给你们看看“手刃”明基投影仪的“惨况”

!postin! 2019-10-30 17:17
我这个明基投影仪非常有历史了。换过灯泡,但还没有自己拆开看过里面的构造。今天就来打开它,看看明基投影仪的“五脏六腑”。

640?wx_fmt=png


去查MP775这个型号,你就知道这款投影仪的年纪了。

640?wx_fmt=png

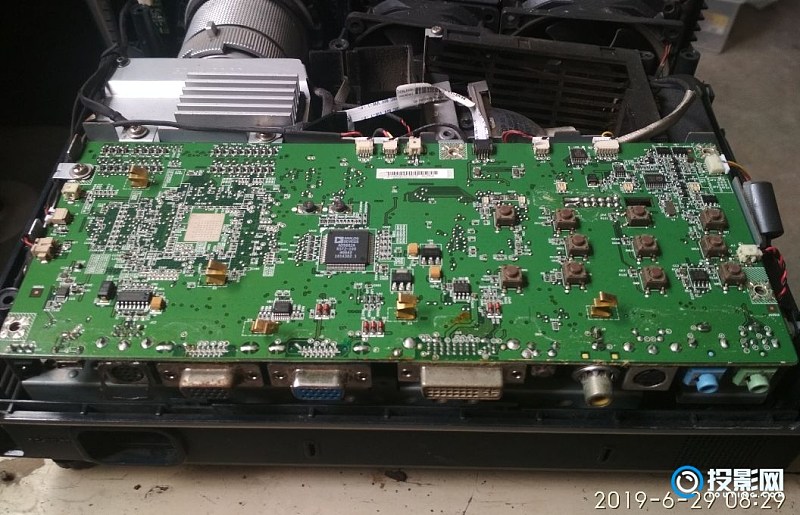

先把投影仪的后盖摘掉,拿去罩板,就可以看到主板了;左边都是一些按键,上面的芯片比较亮眼,标识为“AD9882A”,用于平板显示器双接口,不是主控芯片。

640?wx_fmt=png

下面这就可以看到很多的芯片,上面的标识为“DDP3020”,是图像处理芯片;在它的右下角还有一颗小一点的方形芯片,标识为“DAD1000”,DMD的驱动芯片,是很早期的型号。

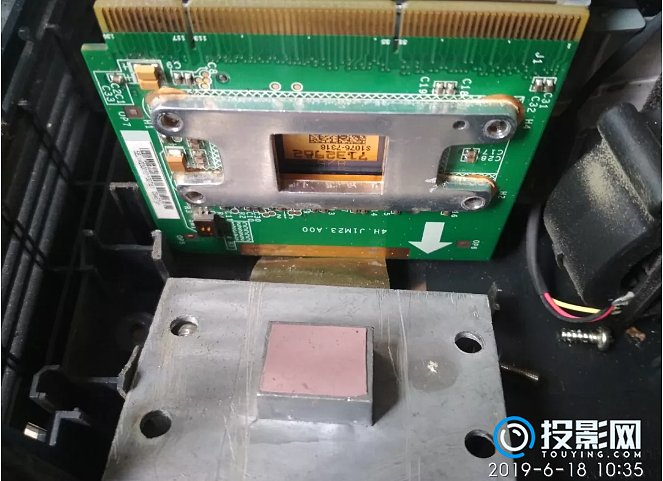

这里有个插槽,插着的是整个投影仪的液晶显示部件。140个金手指和主控芯片连接在一起。背面有一个巨大的,金属散热器,边上还有小风扇。

640?wx_fmt=png

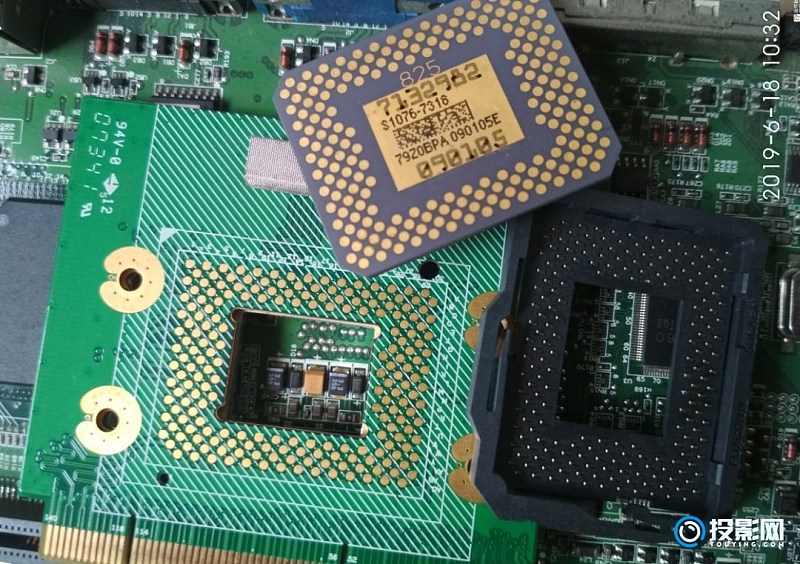

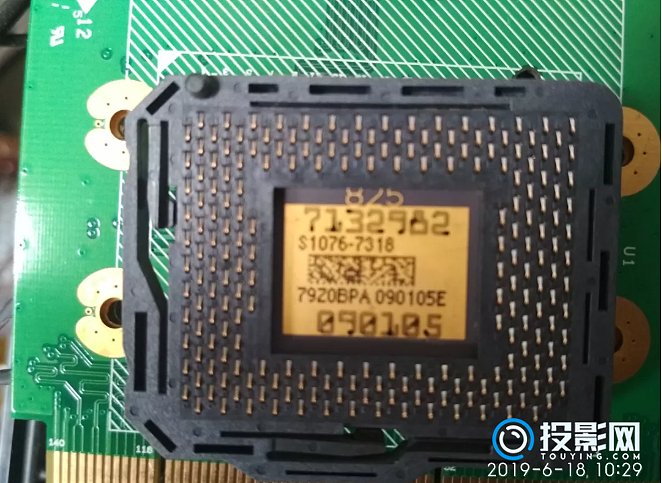

板卡上的核心液晶显示芯片是通过一个黑色的小插座和整个板卡,连接在一起的。


液晶显示芯片,中间就是应该是一个小屏幕。看上去像一面小镜子。跟原来想的不一样。光线并不是穿过透过液晶屏。投射图像,而是通过这个反射把图像投影到屏幕上。


继续拆开了投影仪的主控制板、液晶显示组件。

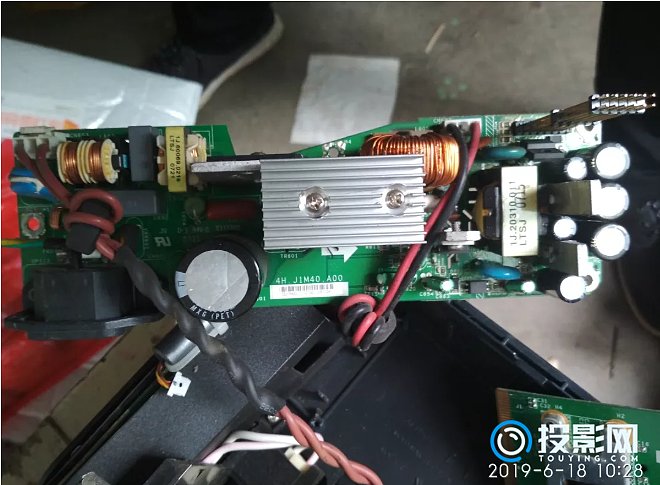

在主控制板正下方,是投影仪的电源模块板,有大电容、散热器、变压器、滤波电感等元件。另有一路220V的交流电通过电线直接连到了投影仪灯泡的电源模块组件,灯泡是投影仪的耗电大户,连出去的电线较粗。

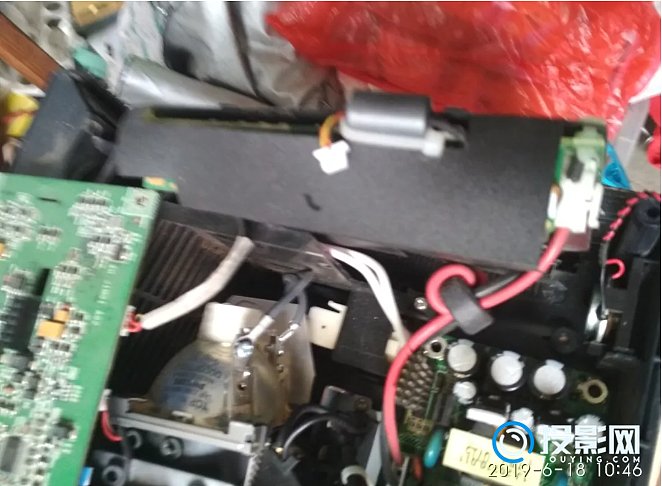

投影仪灯泡供电模块位于主控制板右侧,灯泡组件右侧,有黑色绝缘塑料皮包裹,卡在机壳右侧边板上。卡得较紧,不易取下,就给个照片,看个大概吧。

640?wx_fmt=png

到这就基本上能够看清楚构造了,再往下拆就得把光机什么的拆了,拆了光机我估计我就组装不上了。投影仪这么拆开一看还是很精密的仪器,投影仪用户没事千万别乱拆,装不回去或者坏了你就花钱解决吧。反正拆机维修都不便宜。
