优派PJD5314商用投影维修实例

投影仪维修 · 发表在投影仪维修 2018-6-29 13:05

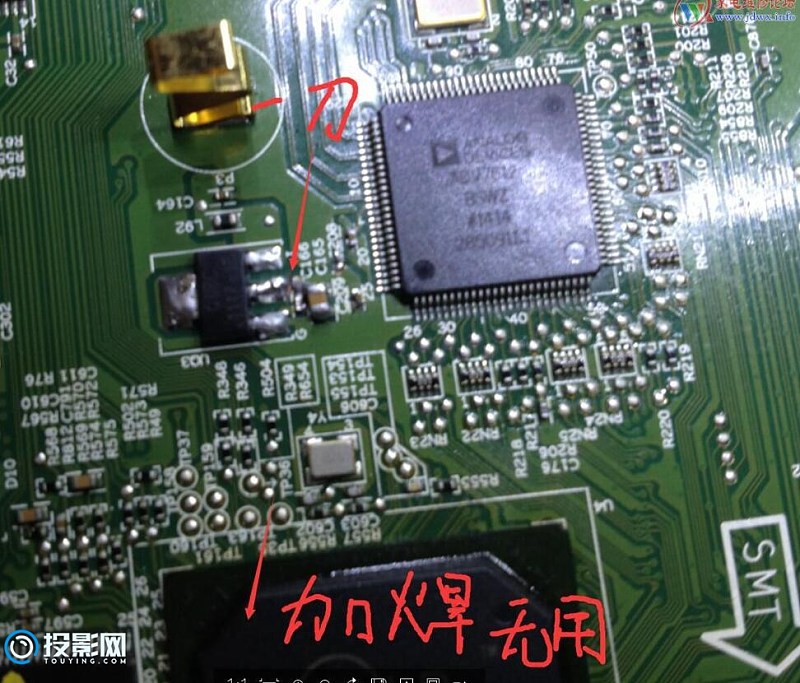

优派的PJD5314商用投影，上电，那几个鸟的图像和菜单正常，排除后面的故障。到底是哪里呢？也不经常修投影，还真不太了解，但是大同小异嘛，不就是一个CPU控制一下电信号，还有什么复杂的，星形的系统解决方案嘛，一切围绕CPU来干活。怀疑大块IC bga不正常，上BGA加焊一下，涛声依旧，来一支有害健康。

此处内容被隐藏，回复本帖后可见

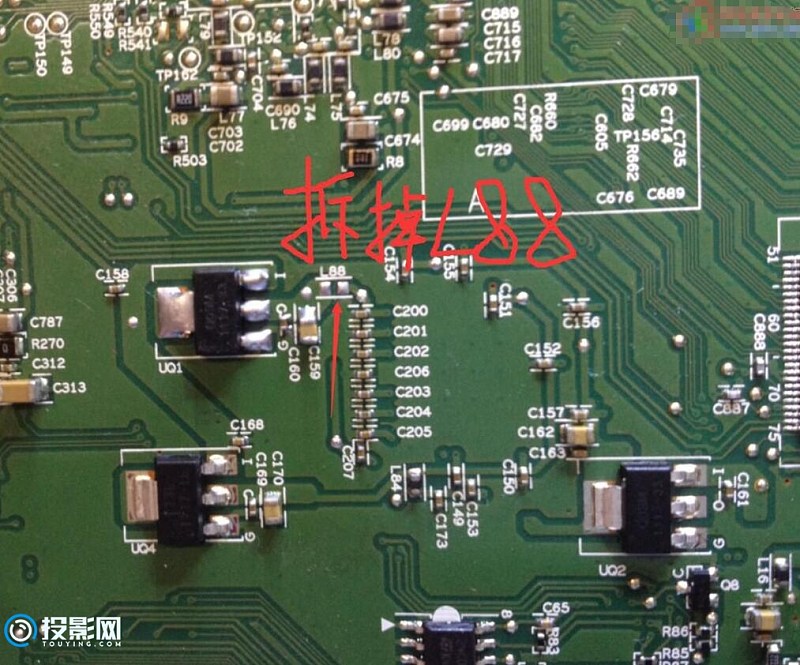

摸一下1117，热得很啊，下电，量到1117的1-2短路，然后背面那一只1117也是短路，怀疑输出滤波电容，于是拆出来量过，也没发现惊喜，拆1117出来量，也是正常的，于是，砍一刀，把输出脚切断，另外一个1117输出的电感拆下来，给电路断掉。然后上电量一下，1.8v和3.3v，非常的标准电压。啊，这不是重点，重点是，那边我接上的VGA信号已经出图像了，见鬼了是不可能的，是因为这路把电压拉低了，别外两个IC也没法工作，短路去掉后当然正常了，上网一下，这个图像处理IC居然要6美刀，还能赚钱嘛？于是打电话给姑娘，问她，平时用哪个接口输入的，她回：HDMI和VGA都用。两路VGA,一路HDMI，和她说修HDMI300块，VGA200块，VGA兼容性好些，用途也多些。她说修两路多少钱？450实价了。她问了一会老板，说修VGA，很好的嘛，把机壳装上，第二天让她来机器，希望她不再来了哈，至少是不要为这个机器。
