LED显示屏P10单元板电路图走线方式

投影仪维修 · 发表在投影仪维修 2018-7-23 17:53

单元板的走线方式：

各信号走向如下：

1、 JP1排针16脚信号A->74HC245的第2脚（信号放大）->74HC245的第18脚->74HC138的第1脚->JP2排针16脚

此处内容被隐藏，回复本帖后可见

3、 JP1排针1脚信号OE->74HC245的第4脚（信号放大）->74HC245的第16脚->74HC04D的第1脚->74HC04D的2脚->①74HC138的第5脚->② 74HC04D的3脚->74HC04D的4脚->JP2排针1脚

4、 JP1排针11脚信号R->74HC245的第9脚（信号放大）->74HC245的第11脚->最左上角74HC595-1的第14脚->74HC595-1的9脚->74HC595-2的14脚->74HC595-2的9脚->……->最右下角74HC595-16的14脚->74HC595-16的9脚->JP2排针11脚

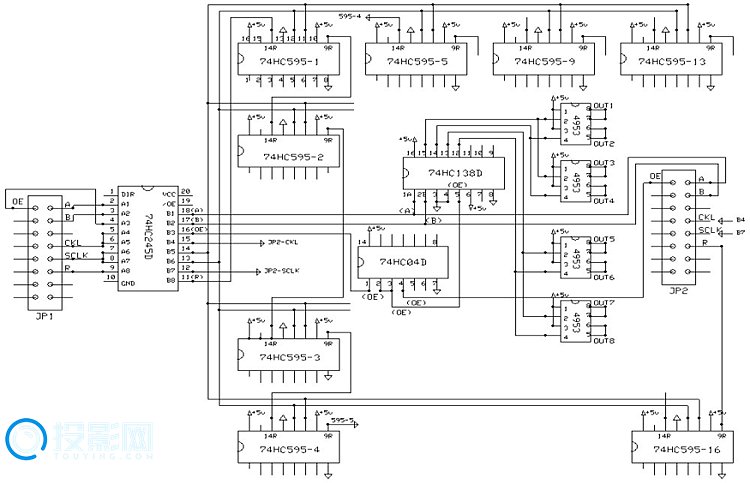

P10单元板电路图
