会议室大小、投影距离、屏幕尺寸与投影仪亮度之间的计算


发表在 综合交流大区 2018-9-5 13:10

配置投影系统我们都应该考虑哪些问题?

一般成品幕的尺寸;幕布大小的计算;环境照度;如何确定幕布大小;如何选用投影机;如何计算投影距离。

投影系统的配置流程:

①根据房间大小、尺寸确定视像距离;

②根据视像距离选择幕布面积;

③根据幕布面积选择投影仪亮度(流明);

④根据幕布长度和透射比计算投影距离(投影仪到幕布的距离);

⑤根据环境照度适度调整。

进入正题

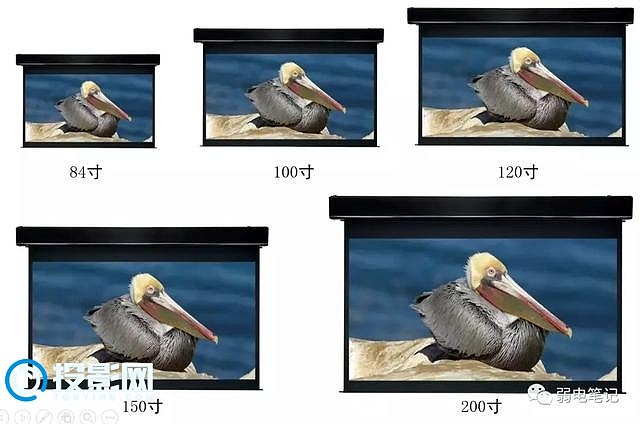

1.一般成品幕的尺寸

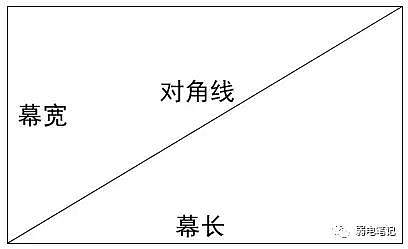

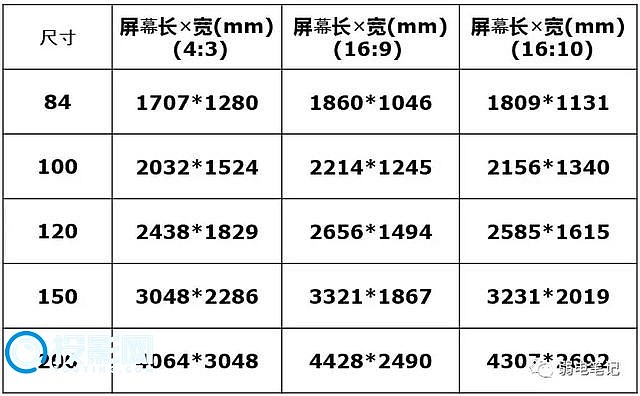

2.幕布大小的计算



4:3

幕长=对角线*0.8*25.4

幕宽=对角线*0.6*25.4

16:9

幕长=对角线*0.8716*25.4

幕宽=对角线*0.4903*25.4

16:10

幕长=对角线*0.848*25.4

幕宽=对角线*0.53*25.4



3.环境照度

指的是投影屏幕前的平均照度,这是在设计时要事先确定的。在理想情况下,照度(勒克斯lx)=光通量(流明lm)/面积(平方米m2) ,即平均1勒克斯的照度,是1流明的光通量照射在1平方米面积上的亮度。在整体照明灯具的情况下,考虑到环境光的影响及投影机的光不可能全部投在屏幕上,用这种方法求房间的平均照度时,可以用下列公式进行计算:平均照度(Eav)=单个灯具光通量Φ×灯具数量(N)×空间利用系数(CU)×维护系数(K)÷地板面积(长×宽)。这个值往往不用实际计算,可以实际测量或有许多经验值可参考。 视频会议的使用过程中,各种使用模式的环境照度是不同的。

对于报告会议,学术论坛,会议区的平均照度在350Lux左右;新闻招待会等重要会议的会议区平均照度在500Lux左右;在领导阅读文本资料、或有会议电视摄像,会议区的环境照度会更高达700Lux。我们在会议室灯光设计时需考虑避免直射光线直接投射到投影幕上,然而反射光线到达屏幕的照度也会在30%-50%左右。通过调节幕布前的灯光,我们尽量将投影屏幕前的环境照度控制在150Lux-400Lux之间。

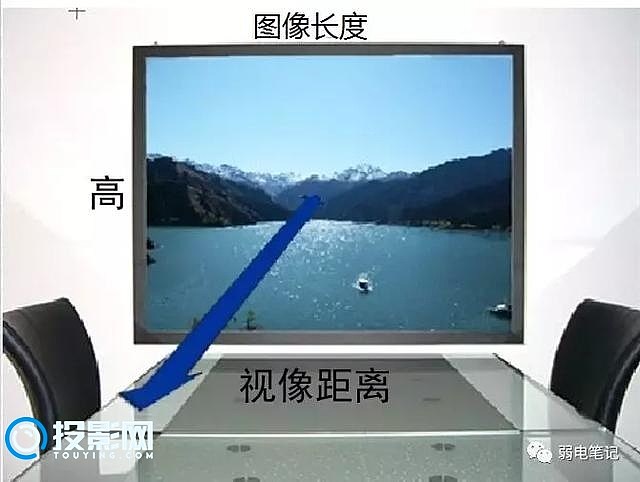

4.如何确定幕布大小

根据最近视像距离等于图像长度1.5倍,最远视像距离等于图像长度5倍(数据)7倍(视频)的原则设计房间中间正面投影方式,平幕尺寸满足会场所有方位的视像要求:

最近视像距离=图像长度 m×1.5

最远视像距离=图像长度 m×5(7)



5.如何选用投影机

投影机亮度(流明) = 800流明(标准亮度) * 幕布面积



只有保证了亮度才有清晰的效果

6.如何计算投影距离

投影距离 = 投射比 ×幕长

投射比是投影镜头的参数。不同的镜头具有不同的投影比,一般投影机的标配镜头的投影比1.5~1.8:1。

根据不同的投射比,投影镜头分为“短焦镜头”或“长焦镜头”。一般短焦镜头甚至超短焦镜头的变焦比可以达到0.8:1。而长焦镜头可以达到3~4:1。

一般情况下,也许由于灯光摆放原因,我们会确定投影机位置,也就是投影距离,反推投影比,从而确定使用哪款镜头。

经验主义:

①会议室面积在20-30㎡之间 

幕布尺寸选择多在70~80寸,投影选择亮度2000-3000流明之间的投影机。

2000-3000流明的亮度在小环境内可尽量减小室内光对画面的干扰,提供较好的投放效果。

②会议室面积在40-70㎡之间 

幕布尺寸选择多在80~100寸之间,投影选择亮度3000-3500流明之间的投影机。

③会议室面积在80-100㎡之间 

幕布尺寸选择多在100~120寸之间,最佳的选择是亮度3500-4000流明之间的投影机。

④会议室面积在110㎡以上 

幕布尺寸选择多在120~150寸之间,投影选择亮度4000-5000流明之间的投影机。

⑤空间面积在300㎡以上

幕布尺寸选择多在150~200寸之间

礼堂或大型多功能厅空间格局一般较开阔,屋顶或装饰吊顶纵深较高,光线(灯光和自然光)干扰对投影画面影响较大。因此为了保证投影效果和画面质量,此类环境建议选择6000流明以上更高亮度的工程机型。
