家庭影院不值钱应该预留的走线图文详解

很多装修后才发现没有预留走线的位置，导致后期房间走线混乱，严重影响美观，因为这些问题导致有些朋友还要重新装修，费时又费力。所以新房装修时大家应该考虑家庭影院音响投影等器材布线的问题，即使暂时不上高清，也应该提前布好相关的线路（布线最好用塑料套管或镀锌管将线套上，不要直接用水泥封固，埋管、穿线，不然线出问题了后期维护会非常麻烦，切记！），避免日后重新走线的尴尬。

　　一、电视机连接：

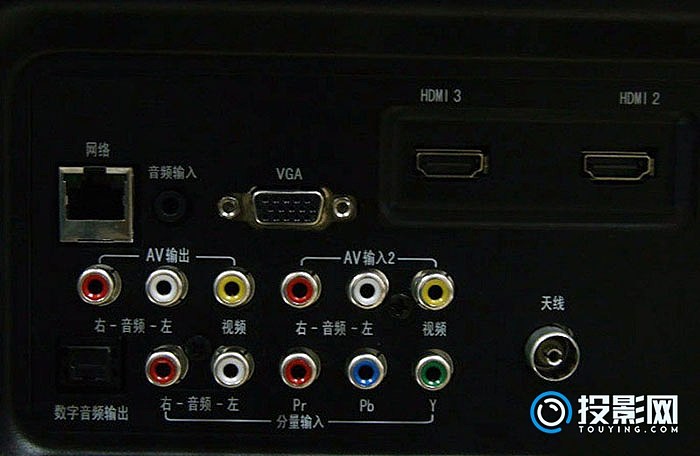

　　连接电视机应该布上高清线(HDMI)和至少两组音视频线(连接DVD以及机顶盒等器材)，也可预留VGA线，以方便连接普通电脑。

　　最简单的做法就是在电视机下方到电视柜之间预埋一条直径5公分PVC管，所有的线材均可从里面穿过，由于距离较短，非常方便直接抽出线材和增加。

　　二、投影机连接：

　　虽然专业级超高清4K 8K影视设备正在逐步推出，由于软硬件的限制要普及尚需漫长的过程，所以随着家用全高清投影机的价格逐年走低高端1080P的价格已经不是遥不可及可谓首选;即使万元以内的产品，只要对比度能达到10000以上，就会有不俗的表现，看电影16:9大屏幕或者超大前置投影幕是首选。

　　有兴趣的朋友提前布好投影机的线路是有必要的，超大屏幕高清家庭影院是趋势。因为高清线比较粗硬所以必须用加粗的PVC管穿线 ，连接投影机的线材最好布上两条以上(HDMI)高清线，，因为高清线的插头可能会因为多次反复拔插而损坏，到时再砸墙就得不偿失了;也可同时布上一条色差线和VGA线备用，因为设备会不断的增加与更新做到有备无患最好。随着HDMI无线传输技术已经成熟，这肯定是一个非常好的选择!即省略了布线穿管的繁琐，也大大的增加了影院布置的灵活性，带给你一个更加干净整洁的家庭影院!

　　线材的布线方法可以从电视柜延伸到地板，再到后墙，市面上有专门的HDMI插板出售，把线材穿管后两端连接到插板上，播放器和投影机再用短的高清线插到接线板上即可。不过这样接会或多或少影响HDMI的传输品质所以不推荐

　　三、 家庭影院音响线布线：

　　家庭影院音响的线材较多，并且还分音频型号线和喇叭线，布线时要注意。

　　1、 音频线：

　　音频线是传输声音信号的，还需要电路放大才可以出声音。家庭布线中，主要考虑的是低音炮的音频输入，如果低音炮是独立功放的话，就需要从5声道功放里输出一路低音的音频信号到低音炮里;大多数低音炮都是摆放在电视柜左边或者右边靠墙的位置，因此从电视柜位置预埋一条音频线(同轴线)到左边或者是右边，两端用RCA端子的插座固定在墙上，使用时可随意拔插。虽然好的低音炮没有方向感，但是尽量能够放在左边还是稍好一些。其他音频视频线或通过PVC管接到了电视机，或者直接连接功放及播放设备等，由于线材很短，就不用布线了。

　　2、 音箱线，俗称喇叭线。

　　家庭影院一般是分为7.1声道和5.1声道，一般客厅和观看距离小于10平米的独立影音厅，建议用5.1即可，7.1摆位不合理的话声音会更乱，声画会出现脱节，看电影的感受反而会差。

　　5.1或7.1中的.1指的就是低音炮，前面已经说明了布线方法，因此就只需要布7条或5条音箱线就可以了。前面是前置左右音箱，左右距离在2——3.5米之间，如果是和搭配大屏幕投影，左右距离也可加长至屏幕两侧，同样用连接插座安装在墙上，中间穿管;中置音箱可不用布线，直接连接到功放上即可。环绕音箱在沙发后墙上方1.5米左右，至于高度和摆放在侧墙和后墙的问题，可根据实际情况进行摆放，不必太过于计较，但一定要在耳朵的后面上方的位置。现在新兴的后中置环绕音箱高度与后环绕平行即可，位置在听音位置正后方

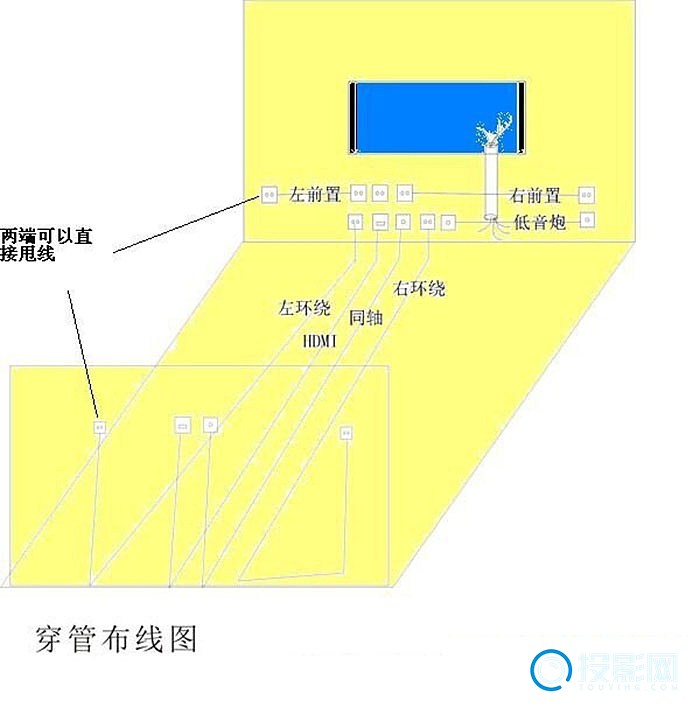

　　以下是7.1声道影院布线图：

　　布线图1

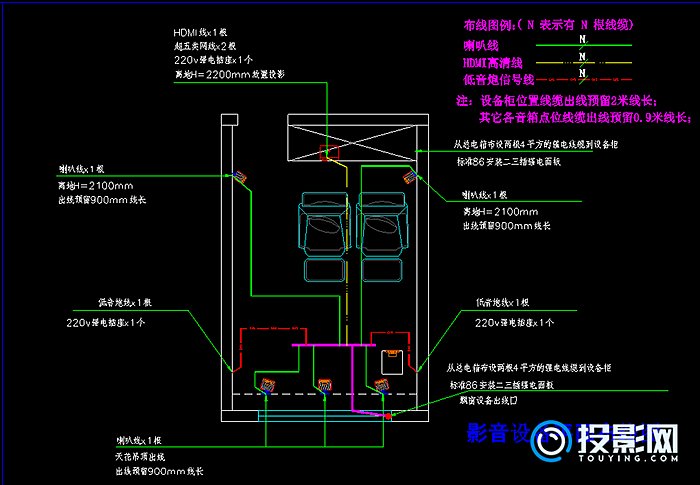

　　5.1声道影院布线图：

　　布线图2

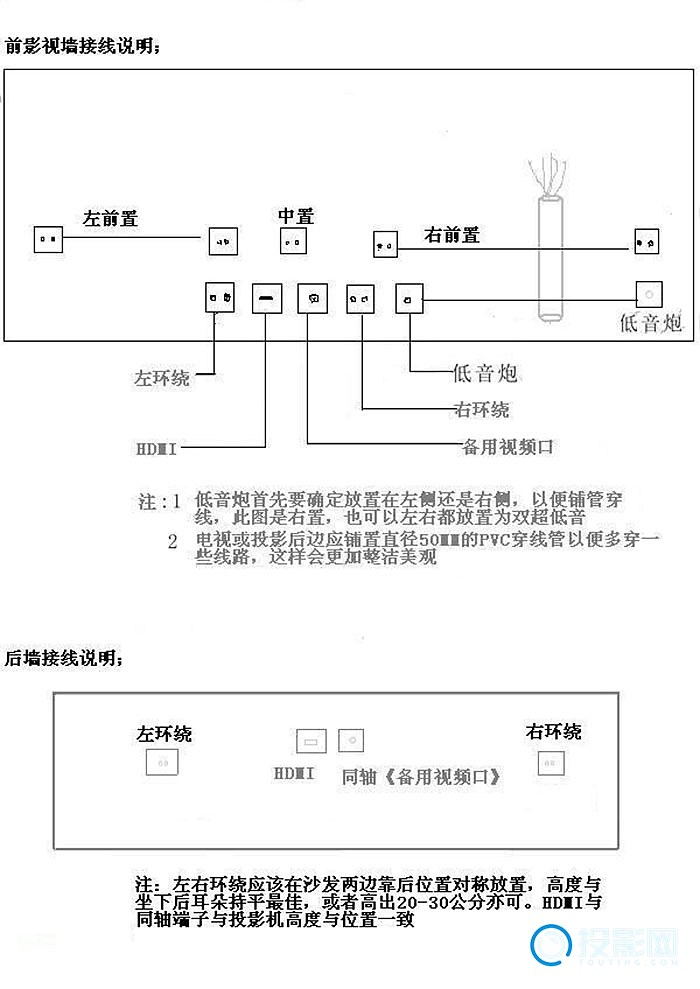

　　布线图3

以上就是我总结的一些布线步骤，希望可以帮到大家。
