家庭影院客厅布线图文详解

发表在 私人家庭影院 2018-9-20 15:34


  客厅影院布线其实很简单,只要明白了有哪些插座就行了。先来看看电视墙这边(图画得差,大家别喷,将就着看哈)。





  电视墙下方是传统的电源插座,插座个数看个人喜好了,我的建议是安装两三个电源插座即可。或许你会说,这里连接的电器设备比较多,两三个肯定不够。是的,的确不够。我的建议是使用电源接线板来插接所有的电器设备,而且电源接线板要不要贪图便宜,选择大品牌,防雷击的电源接线板。电源插座旁边就是从投影机安装处预埋过来的HDMI线,再就是从沙发墙两边预埋过来的两根环绕音箱线,这两个面板可以选用空白面板在中间穿孔出来即可。HDMI线要预留出1m的冗余以方便连接功放,而两根环绕音箱线同样也需要各自预留1m的冗余。电视墙上方也要预留一个电源插座,由于装修时多数人不确定自己的幕布电源线是在左边还是右边,所以,这个电源插座只有留在中间比较合适。需要记住的是,这个幕布电源插座最好安装在幕布槽内的天花板上,这样就不会影响到装修风格。

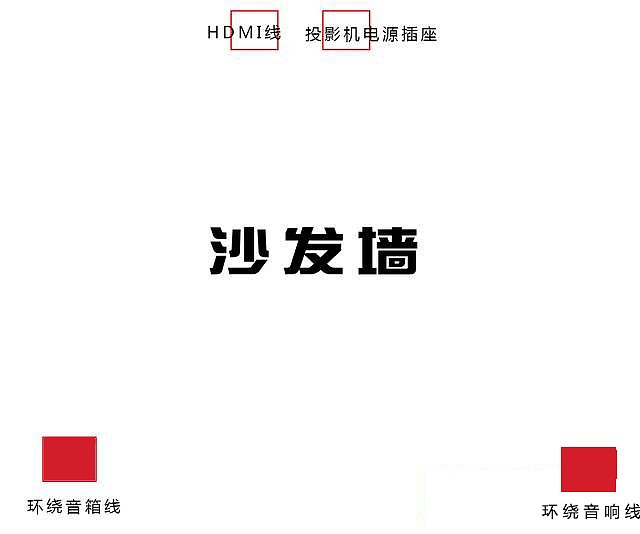

  再来看看沙发墙这边的情况。这边就很简单了。




  首先是沙发墙下方两边是环绕音箱线面板,同样适用空白面板即可。这里环绕音箱线最好要冗余多一些,个人建议1m~1.5m左右比较合适。然后是沙发墙上方,需要有两个插座,一个是空白插座用于从电视墙预埋过来的HDMI线,一个是电源插座用于连接投影机。HDMI线要冗余出50cm左右较为合适。

  看完这两张图,应该就明白了客厅影院需要预埋哪些线了吧。首先是HDMI线,用于投影机的视频传输,长度的大致算法是:客厅宽度+沙发墙面高度(一般为3米)+两端冗余长度+常规冗余。以多数家庭宽度为4米的客厅来计算,大致需要4+3+1+0.5=8.5米。这是,购买10米的HDMI线肯定足够了。部分预算充足的同学可以预埋2根HDMI线,以防HDMI线损坏。
