投影机改LED灯的简易方法,屏蔽灯电路方法


发表在 投影仪维修 2018-9-28 13:35

应几个坛友的要求,投影机点灯板控制和反馈接口以及屏蔽点灯板电路方法 。

首先说一下,有一个朋友在废品站无意中收了一台爱普生投影机,插电试机灯泡是坏的,风扇转,LAMP闪红灯,他想用汽车氙气灯改制,但不知如何屏蔽点灯板?我说汽车氙灯气改装热量是一个大问题?在光通道中无法阻隔光源中的热量从而烧毁其他器件,但改成LED光源是可以的。只要屏蔽掉了点灯板就能骗过系统的检查从而使投影机能够正常工作。

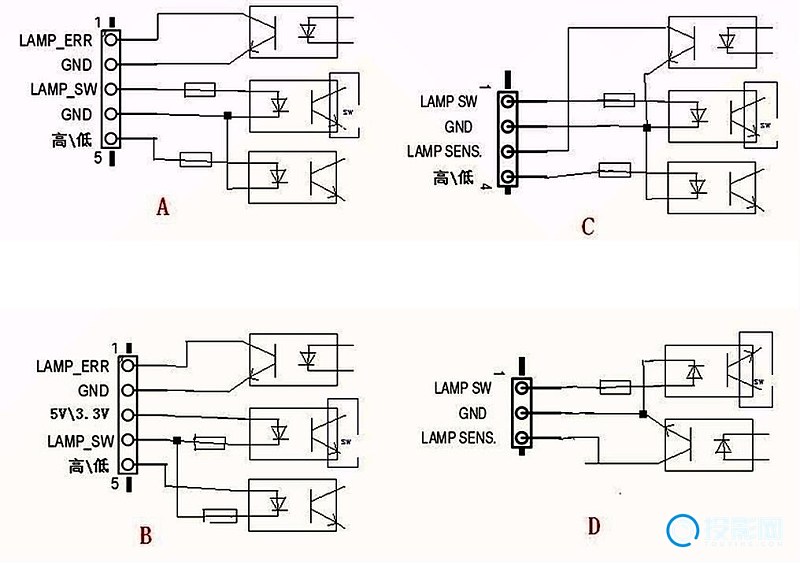

我画有的几个图能充分代表当前的主流二派所有投影机,当然不能说非常全面?其实找个反馈端很方便,因为板上只有一个光耦的方向与其他2个相反的,那个就是反馈光耦,只要把那个光耦的3.4脚连接就OK了,你也不用去找插口的第几脚和第几脚短接了,当然,你要把点灯板拿掉,就把对应光耦的3.4脚和插头的脚找出来,短接插头那2根线就可以了。


图中标注介绍:

LAMP ERR或者 LAMP SENS是点灯板反馈给投影机主板的信号 ,

LAMP SW  是投影机主板控制点灯板工作的信号 ,

高和低是主板发信号给点灯板控制灯泡功率高低的信号  ,

屏蔽灯电路方法:

1;A 和 B 都是短路 1和2脚

插图在评分后可以看到。

2;C是短路 3和4脚

插图在评分后可以看到。

3;D是短路2和3脚

注意;插图在评分后可以看到。

今年首发第一次维修帖,前五次的发帖介绍了投影机维修方面的事例和案例,以及过程和解决方法!


点评

  • 感人的故事

参与人数 1T币 +1 收起 理由
  感人的故事 + 1 很专业的测评文章!

查看全部评分



上一篇:LED微型投影机 -微型投影仪的使用及维护
下一篇:魔影微型LED投影机授你绝密防尘攻略
