在家庭影院的构建中，有源低音炮在家庭影院中有着不可缺少的地位，因为视听中听就由他控制，再好的画面没有好的声音匹配也是一种遗憾，而有源低音炮恰恰的补全了，线面我们来了解一下有源低音炮。
有源低音炮在高清家庭影院的系统中扮演着不可或缺的重要的角色，缺了它，你就不可能在家庭影院中体验到只有专业影院才可能拥有的极致震撼之低频以及气份十足的现场感！然而很多朋友在组建自己的家庭影院时，并没有这方便的预算，还有很多朋友，对有源低音炮知之甚少，即使买了低音炮却不会正确的使用和调整设置，因而无法达到低音炮所应有的效果声。为此，让我们一起分享如何正确的使用和调整设置低音炮吧：
所谓低音炮，是专门用于（电影）音乐中所特别灌制的超低频效果声的放大和播出的低音音箱产品。低音炮分为两种：有源低音炮和无源低音炮：而现在我们常见的低音炮都是有源低音炮，也即是自带低音功率放大器的低音炮。（图一）

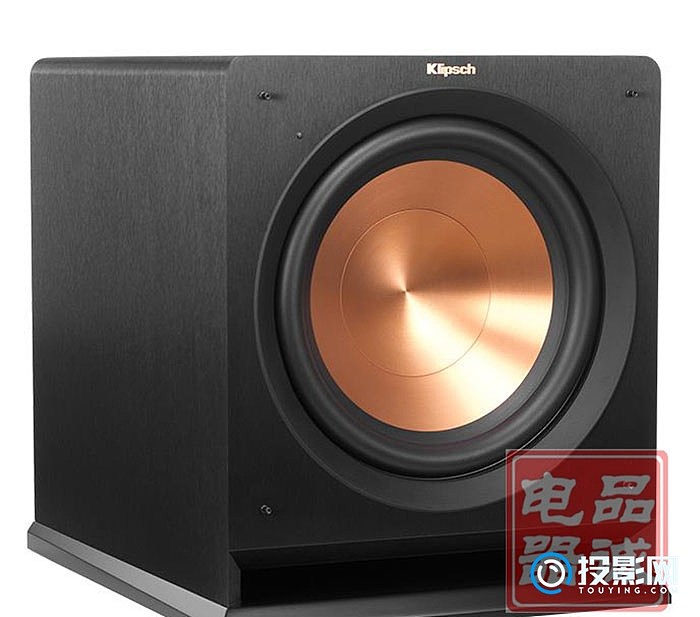

klipsch/杰士 R-112SW
丹麦 DALI/达尼 SUB K-14F
Jamo/尊宝J10
典型的有源低音炮电路通常都是由输入端专门设计了一组频率高通滤波电路和一组低截电路对输入音频进行筛选，然后配合典型的高保真电流、电压放大和末级功率放大电路，去推动至少10--15寸的大口径长冲程低音喇叭组成。由于低频的声音重放和箱体的体积及防驻波措施等物理属性关系密切，因而质量好的低音炮箱体不但体积巨大，而且非常的结实，份量十足！这也是判断一只低音炮品质的最起码的依据之一。

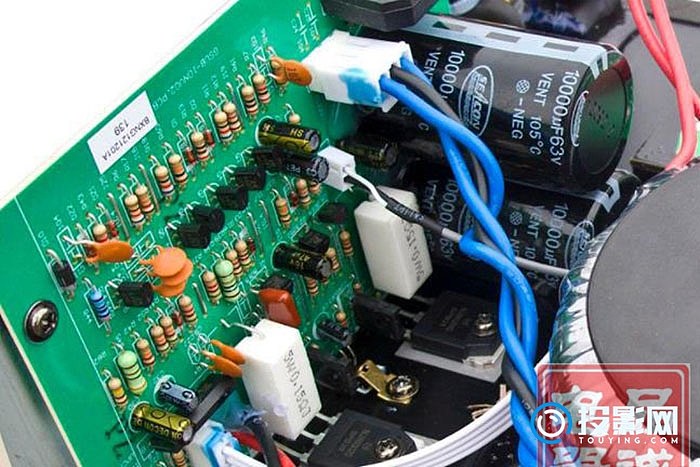

电路方面，以国产天逸的SUB-12TD低音炮为例：该低音炮输入部分设计了一系列高通通和低截滤波器，其中分为：一级性能优异的低噪声恒流源和电子稳压的差分电压放大电路、一级电流放大电路、末级高效率的大电流甲乙类推挽功放电路等。功放最末级增加了一级由Q12/Q15担纲的电流放大扩充电路去推动达林顿功率放大，推挽电路上下臂共4只15A/150W的2SC5200/2SA1943东芝大功率管，配合超大的铝合金外露式梳状散热器，以确保该电路在4欧时有350W的充足功率输出。相信这样大的功率储备，足以满足一只优秀低音炮的严格功率要求！在充分保证主体功放电路优秀的同时，该电路还设计了一系列过流、过压、过热等保护电路，以保证该低音炮正常工作时的可靠性。开箱可见：在选择电阻电容时，所有的电阻均选用优质五色环金属膜电阻。在可能影响音质的主要通道和电源滤波部份，分别选用了音质好、可靠性高的音频专用电容和倍受青睐、容量高达20000微法的日本红宝石音响专用电解或MARCOM优质音频专用电解大水塘；右侧一只400VA的巨型变压器十分醒目，为整机提供了充沛的动力保障！（图二）
此外，这只超大型的12寸低音喇叭的确是采用了大型的超强天然双磁钢设计，高弹性的宽边橡皮悬边和超长冲程的大口径音圈设计，也为滚滚如雷的低频重放奠定了很好的物理基础。
现在我们在市场上常见的有源低音炮林林种种不下几十款，（图三）虽然品牌不同，但电路和结构基本都是大同小异，但进口的低音炮和国产的低音炮价格差异极大，譬如一只美国的 klipsch/杰士 R-112SW 12寸的低音炮，市场价大约是8000元左右，而规格相同的国产精品低音炮 价格仅仅才3980元，而音质和工艺的差距几乎可以忽略！向大家介绍低音炮的接线和使用调整方法，但愿对朋友们有所帮助吧：
一．首先让我们从低音炮的后背板上各个端子（开关）说起吧：如图
排列在第1排左边的VOLUME是音量调节旋钮。沿顺时针方向旋转，低音炮总音量增大，反之音量减小。
右边的旋钮FREQUENCY是频率范围调节旋钮，实际上就是低音炮输入电路中的高通滤波电路和低截电路，沿顺时针方向旋到底，放大器输出为30 Hz～200Hz，沿逆时针方向旋到底，放大器输出30～80赫兹的低频信号。调节这个旋钮又叫做调整低音炮的拐点。

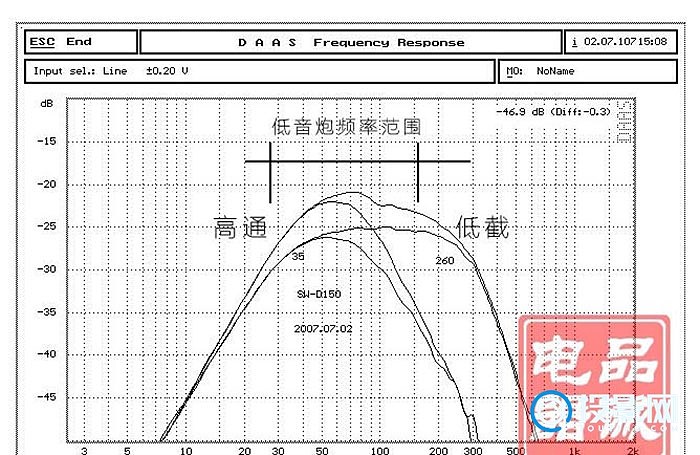

何为拐点？所谓拐点就是转折点。低音炮的拐点，实际上就是低音炮工作频率范围的低切点，大家都知道低音炮输入端有一个频率高通滤波电路和一个低截电路，在这个范围之内的频率就是低音炮的工作频率范围，一般是30Hz-200Hz。高通频率是低音炮设计时设计师根据低音炮的喇叭、箱体等物理属性设置固定的最低频率点，是不能调整的。我们一般对低音炮频率范围（俗称拐点）的调整主要是调整频率低截这边的那个点，低截点的频率调得高些，低音炮的工作频率就会被展宽一些，进入低音炮的中频成分就会多一些，声音表现会“响”一些，但中频多了会让低音炮的声音变得偏软、浑浊、模糊、没有质感、缺乏力度......而低截的频率调得过低，又会导致低音炮和主音箱中低频的衔接不自然，低频少，声音的硬梆梆的，感觉低音沉不下去，低音炮整体音效就出不来，缺乏震撼的感觉！具体到我们的SUB-12TD ,一般频率拐点设置为60-90Hz左右比较合适。实际上您可以选播一些低频比较多的碟子，比如美国的《老鹰乐队》之“加州旅店”的低频，您可以将频率拐点先调整到60-90Hz左右，然后反复播放这段音乐，在慢慢微调频率拐点，直到你认为听起来最自然，低频的质感、力度等最满意，这就是你要找的频率拐点。还有，调节这个FREQUENCY旋钮主要要看低音炮低频与主音箱低频的相容性衔接。如果选择不当，就会使低音炮的低音和主音箱的低音产生不和谐的分离声，这一点应该引起大家注意。
接下来的第二排左边的纽子开关为低音炮的EQ（均衡）调节开关：
当EQ调节开关处于NO的位置，可以对频率的某段进行人为的提升以加强这段频率的响度，该低音炮的EQ开时，可以人为提升50赫兹频率点约6dB，以特别加强低频效果。当EQ处于关闭时不会增加。
第二排右侧的旋钮为相位调节PHESE：低音炮低频信号输出的相位必须和主音箱的低频输出信号相位是一致的，才能相互叠加以和谐的加强声场内的整体低频的强度和力度，如果两者的相位不一致，该低频信号会在某段频率上相互冲突致使低频信号劣变，反而得不偿失，所以这个旋钮对于低频的纯正和自然起着重要的影响，需要仔细的调节：其方法是：反复旋转相位0--180度，在正常听音位置仔细聆听，比较旋钮在0 还是180 的位置低频表现得更结实有力，而且较明显增强，此时就将开关置于低频更好些的位置即可。但有时两种状态下低频听感几乎没有区别，这主要是低音炮的摆位还没有调整好，改变低音炮在房间的摆位再调整，实在听不出来，那就将开关置于0 的位置；当然，如果您更换了主音箱、较多地改变了主音箱或超低音音箱的位置，就需要重新进行相位调节，这一点很重要。
第三排是两个输入低音信号的接口，左边为专业级别的平衡输入端，右边为普通的莲花端子输入口，对应于AV功放的低音炮输出端子连接即可。 在下面是电源指示灯，当低音炮处于通电待机状态是为红色，进入工作状态后指示灯转为蓝色，如果10分钟没有信号，低音炮将又会自动转换为待机状态，红灯亮起。
二．低音炮有四种典型的接线方法：
第一种：如果你所选择的功放没有内置解码器，也就是说你必须依赖于DVD机的解码器解码输出超低频信号，那你就可以将此超低频信号从DVD机的超低频输出端直接输入到低音炮的SUB输入端?就可以了。这种接法依赖于DVD的“杜比/DTS”解码器，因此只有当音源本身录制有超低频信号并输出时，低音炮才会有声音发出；播放CD碟是不会有声音输出的。
第二种：如果你所选择的功放内置有解码器，此时您的DVD机输出是利用光纤输入到功放，并依赖于功放内置的“杜比数字/DTS”解码器输出超低频信号的，此时你就可以用一对音频信号线将功放背后的超重低频信号（红端和白端）与低音炮的线路输入LINE IN L\R（红端和白端）?相对应地连接起来就OK。这种接法同样依赖于功放机内的“杜比数字/DTS”解码器，因此只有当音源本身录制有超低频信号并输出时低音炮才会有声音发出，播放CD碟也是不会有低音输出的。也许有朋友的功放超低频输出只有一个莲花端子输出，那你就用一条信号线将其连接到低音炮的线路输入LINE IN 的红端即可。
第三种：如果你想在播放CD碟时也能获得超低音，那就请在HI-FI功放输入端的音频信号L（红）/ R（白）端子上并联出一组信号分别接到低音炮的线路输入LINE IN L\R（红端和白端）?，相对应的连接起来就OK，这样在放CD碟时，低音炮同样会有强劲的低音出声。
第四种：如果想让低音炮不管是看电影（不管有无杜比/DTS解码）还是放CD听音乐，都可以发出超低音声，那我建议你采用“高电平输入”的方法：即用音箱线将超低音音箱的高电平输入端连接到功率放大器的左右声道输出端或者主音箱的输入接线端。并请确定左声道连接L端口，右声道连接R端口，?以及极性正确(+对+、-对-)就OK!
三．低音炮调试要点介绍：
首先打开您的家庭影院系统，设置家庭影院系统为正确的工作模式，确保超低音音箱所连接的端口有信号输出，再打开超低音音箱的电源开关，将相位切换开关放在“0”位置（出厂设置），把音量旋钮和频率调节旋钮旋到约三分之一位置。
播放一张您喜欢的碟片，您应该能听到超低音音箱播放的低音。
您也可以用DVD播放机、家庭影院放大器、前级放大器或环绕声解码器的测试功能来测试超低音音箱。这种功能将噪声信号输入家庭影院系统的每一个声道的音箱，同时可以用这种功能来平衡和校准每个声道音箱（包括超低音）的音量。
注意：超低音音箱只对它接收到的低音信号作出反应，而许多时候信号并不包含低音（如人物对白、小提琴演奏、安静的场面等等）。
完成系统测试之后，通过进行以下各项工作来达到最佳听音效果。在进行每一个步骤时，请仔细聆听和比较声音的变化（尤其是低音部分）。
播放一支低频比较有力且节奏感较强的音乐或歌曲，进行以下步骤：
1. 位置调整：用较长的音箱线从高电平输入端输入信号，将超低音音箱放在正常听音位置(如听音的皇帝位上)，音量调到约三分之一大小，然后在房间内各处走动。如果在某处听到的低音明显较强，那么超低音音箱应该放在这个位置。通常这样的地方不止一处，请选择方便接线和使用的地方。
2.音量调节：调节音量使超低音音箱的声音和主音箱的声音很好地融合在一起。超低音音箱是为弥补您现有家庭影院系统低音的不足而设计的，不是为了来压制它们本身的表现。超低音音箱的声音应该与整套系统输出的声音融为一体。
3.相位调节:
a.反复拨动相位切换开关，在正常听音位置仔细聆听,比较开关在0 还是180 的位置低频表现得更结实有力，而且较明显增强;
b.将开关置于低频更好些的位置;
c.有时两种状态下低频听感几乎没有区别，那么将开关置于0 的位置;
d.如果您更换了主音箱、较多地改变了主音箱或超低音音箱的位置，就需要重新进行相位调节。
4. 频率调节: 反复旋转频率范围调节旋钮，当整套系统的低音听起来衔接平滑、浑然一体时，超低音音箱的频率就调节好了。
5. 再次适当调节:
因为超低音音箱的位置、声音相位和频率之间会有关系，调整其中一项时可能会影响另外两项，所以需重复3、4两个步骤。 完成以上所有步骤之后，您的整套家庭影院的效果就已经调整到最好了。
以上就是家庭影院音响及低音炮的构建，大家看完文章之后是不是心里有个清晰的概念了，快回家看看你的和这个是一样的吗。
|
