投影机的成像原理是什么？

投影机的成像原理是什么？

发表在 综合交流大区 2019-4-2 21:05 | 未知
基础概要：投影机目前已广泛应用于演示和家庭影院中。在投影机内部生成投影图像的元件有三类，根据元件的使用种类和数目，产品的特点也各不同。此外，投影机特有的问题包括：画面会因投影角度的不同而出现失真以及在屏幕前面要留出一定的空间等。解决办法是采取失真补偿和实现短焦等措施。

投影机是一种用来放大显示图像的投影装置。目前已经应用于会议室演示以及在家庭中通过连接DVD影碟机等设备在大屏幕上观看电影。在电影院，也同样已开始取代老电影胶片的数码影院放映机，被用作面向硬盘数字数据的银幕。


说到投影机显示图像的原理，基本上所有类型的投影机都一样。投影机先将光线照射到图像显示元件上来产生影像，然后通过镜头进行投影。投影机的图像显示元件包括利用透光产生图像的透过型和利用反射光产生图像的反射型。无论哪一种类型，都是将投影灯的光线分成红、绿、蓝三色，再产生各种颜色的图像。因为元件本身只能进行单色显示，因此就要利用3枚元件分别生成3色成分。然后再通过棱镜将这3色图像合成为一个图像，最后通过镜头投影到屏幕上。

使用图像显示元件，分别产生红、绿、蓝三色图像，然后通过合成进行投影。图像显示元件包括3类。其中采用液晶的有2类，分别是采用光透过型液晶的透过型液晶元件和采用可反射光的反射型液晶的元件。后一种元件是DMD（数字微镜元件），每个像素使用一个微镜，通过改变反射光的方向来生成图像。3种元件各有利弊。

投影机使用的反射型液晶元件大体上采取如下3种措施：（1）采用无机材料的定向膜，易于控制液晶；（2）通过减小液晶层厚度，提高响应速度；（3）通过取消液晶中的障碍物即隔离片（Spacer），提高光的利用效率。


回复

举报

10 个回复
正序浏览
江伟民    大神级投影控 发表于 2019-04-05 | 来自江苏
学习投影就上投影网
2019-4-5 10:08 回复 收起回复
回复

举报

零或零    骨灰级投影控 发表于 2019-04-03 | 来自湖北
支持楼主辛苦分享的好内容...
2019-4-3 17:54 回复 收起回复
回复

举报

昕宇789    骨灰级投影控 发表于 2019-04-03 | 来自江苏
感谢分享好内容
2019-4-3 17:31 回复 收起回复
回复

举报

胖小小妹    骨灰级投影控 发表于 2019-04-03 | 来自浙江
多谢分享！
2019-4-3 11:56 回复 收起回复
回复

举报

启明灯    神仙级投影控 发表于 2019-04-03 | 来自江西
优质好贴，果断先马克了！
2019-4-3 10:43 回复 收起回复
回复

举报

asukazzz    发烧级投影控 发表于 2019-04-03 | 来自上海
感谢分享好内容
2019-4-3 08:21 回复 收起回复
回复

举报

asukazzz    发烧级投影控 发表于 2019-04-03 | 来自上海
感谢分享好内容
2019-4-3 08:21 回复 收起回复
回复

举报

来的都是客    神仙级投影控 发表于 2019-04-03 | 来自江苏
优质好贴，果断先马克了！
2019-4-3 06:28 回复 收起回复
回复

举报

五音不全    骨灰级投影控 发表于 2019-04-02 | 来自重庆
支持楼主辛苦分享的好内容...
2019-4-2 21:13 回复 收起回复
回复

举报

12下一页

快速回复

高级模式
B Color Image Link Quote Code Smilies
您需要登录后才可以回帖 登录

ie2ogn 大神级投影控
  • 209主题
  • 947帖子
  • 3093积分

推荐阅读

热门图文

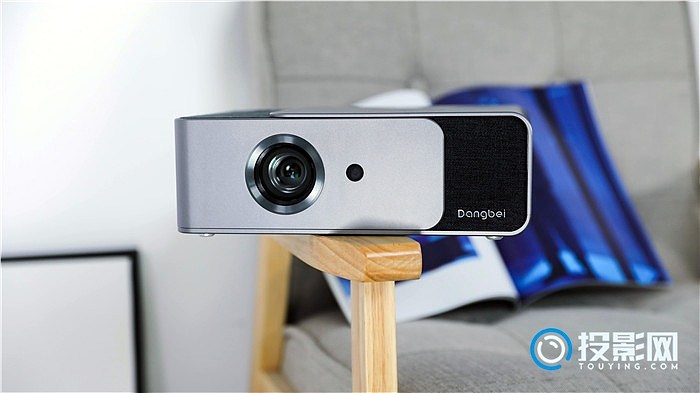

    当贝投影
