奥图码投影机维修拆解加常见故障及解决方法分享

发表在 奥图码投影机 2019-9-19 16:12
奥图码投影机维修拆解,本文拆解的是奥图码PK-101,我来看看奥图码投影机的内部如何。后面还会给大家分享奥图码投影机常见的故障以及解决方法哦。

一、奥图码投影机维修拆解

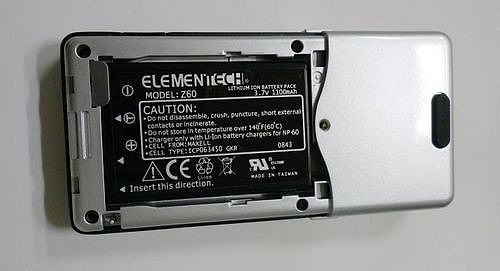

首先,将奥图码PK-101投影机后部的电池盖取下,我们可以看到内置了类似手机一样的锂电池。

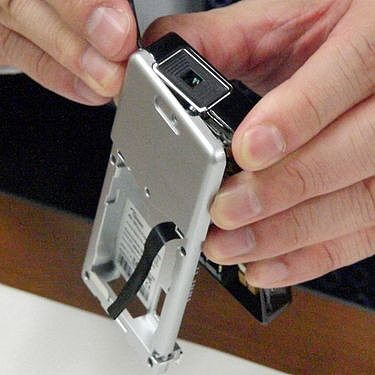

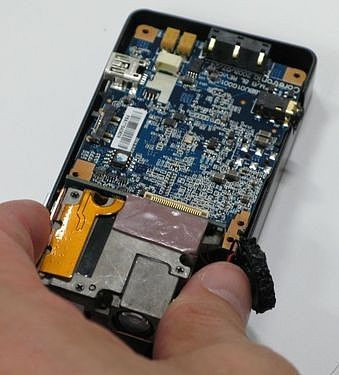

然后,我们取下投影机上的螺丝,打开投影机内部,将其分离成两部分,前部后部以及各部件。内部的结构可以很清楚的看到,包括一个光学模组和一个主基板。



光学模组包括显示部件,例如DMD芯片和LED光源以及一个专门的光学部分。而主基板则包括DMD驱动LSI以及其他电子部件。

将光学组件分离后,我们可以看到在奥图码PK-101主基板上的两个LSI比较明显,其中一个是图形处理LSI,由于台湾的伟诠电子生产,14×14mm规格的包装封装,另一个DMD驱动LSI则由美国TI生产。


被拆除光学模组以及基底的投影机底部

TI DLP微型芯片组为0.17英寸DMD,尺寸随着像素数的减少而下降,分辨率为480×320,同时,尺寸为14×14mm的驱动LSI。

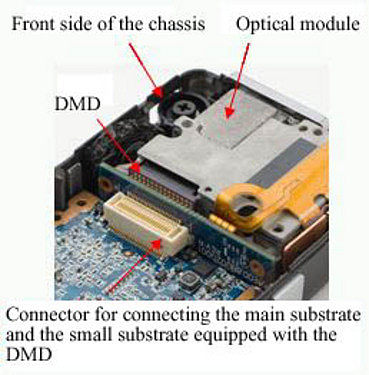

DMD芯片及周边

DMD被安装在一个小的基板上,通过一个连接线与主基板连接。使用DMD作为显示要素的投影机通常要使用有韧性的主基板连接DMD。

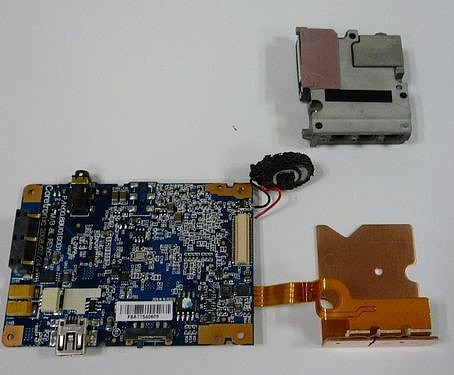

被分离的光学组件、主基板和散热铜片

连接模组的这个铜片主要是用来为LED光源后部散热的。这款投影机被设计为了散热通过散热片传导到金属底盘在投影机铜片表层。因为这个装置,奥图码PK101没有空气冷却风扇或者风道,只有扬声器孔。

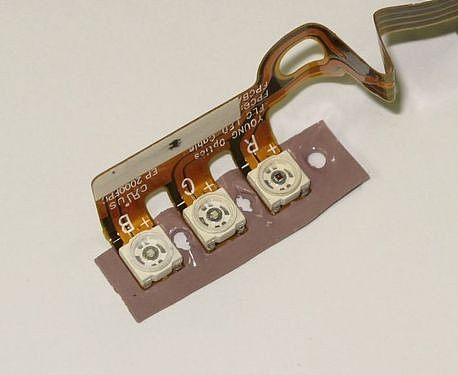

三色LED灯

粘在铜片上的红、绿、蓝色LED光源随着薄片一起取下。光源上的有韧性主基板被封装,带着扬明光学LOGO。LED光源的生产商,应该也是由台湾生产的,不过并没有明确的品牌标示。



投影机盖上的铜片用来提升散热效果,给底盘散热。

LED光源不是*的热源,DMD的驱动LSI以及图像处理LSI都是热量源头。因此类似的散热片设计也设计在这些部件附近。可以直接对DMD的驱动LSI以及图像处理LSI进行散热。

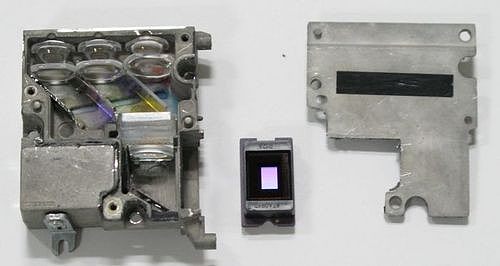

投影的秘密核心:光学组件

我们*后打开光学组件,这个光学模组的光学部分是相当有特色。从上面的图片看,设计的非常紧凑,使用的都是非常小的透镜。

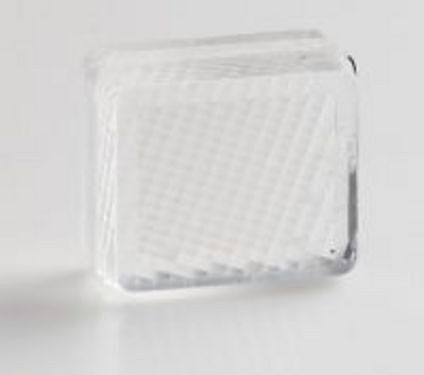

上面是有序排列的网格状透镜

这个透镜的作用是对光线进行处理,使之直接照射到DMD的微镜上。将水平或者垂直等各个方向的光线有效进入DMD的微镜上。提高光线的利用率。

至此,奥图码PK-101的拆解工作结束。通过拆机,我们将紧凑小巧的手持投影机内部的光学组件一一展现在大家面前,同时也通过讲解对这些部件的作用进行了说明。与普通的投影机相比,应该有个部件也都存在,只是由于机身体积更小,因此无论是芯片组还是透镜的尺寸也非常小,各部件之间的联系也更加紧密。

二、奥图码投影机常见故障的解决方法

故障一:屏幕无图像。

1、确认所有电缆和电源接线均按照“安装”部分所述正确并牢固地连接。

2、确认接头插针没有弯曲或者折断。

3、检查投影灯泡是否牢固安装。请参阅“更换灯泡”部分。

4、确认已经取下了镜头盖并且投影机已经打开。

故障二:图像残缺、滚动或者显示不正确。

1、按下遥控器或者控制面板上的“自动调整”按钮。

2、如果使用的是pc:若计算机分辨率高于1024x768,则按下述步骤重新设置分辨率。

对windowsxp:

1)、打开“我的电脑”图标、“控制面板”文件夹,然后双击“显示”图标。

2)、选择“设置”选项卡。

3)、在“屏幕区域”处可以找到分辨率设置。核对分辨率设置是否低于或者等于1024x768。  如果投影机仍然无法显示整幅图像,那么还需要更改所使用的监视器显示。参阅如下步骤。

4)、完成上述步骤1~2之后,单击“高级属性”按钮。

5)、选择“监视器”选项卡下面的“更改”按钮。

6)、单击“显示所有设备”。然后在“厂商”框内选择“标准监视器类型”;在“模式”框内选择需要的分辨率模式。

7)、核对监视器显示的分辨率设置是否低于或等于1024x768。

3、如果使用的是笔记本电脑:

1)、您需要首先按照上面的步骤设置计算机的分辨率。

2)、将笔记本电脑显示切换到“仅外接显示器”或者“仅crt显示器”。

3)、如果在更改分辨率的过程中遇到困难,或者监视器静画,则重新启动所有的设备和投影机。

故障三:笔记本电脑或者powerbook笔记本电脑不显示演示文档。

1、如果使用的是笔记本电脑:

某些笔记本电脑在使用第二个显示设备时会禁用计算机自身的显示器。其重新启用方式各不相同。详细信息请参阅计算机的文档。

2、如果使用的是apple powerbook笔记本电脑:

在“控制面板”中,打开“powerbook display”将“video mirroring”选择为“on”。

故障四:图像不稳定或者抖动。

1、使用“相位”对其进行校正。

2、从计算机上更改监视器颜色。

故障五:图像上有竖直的抖动条。


1、使用“频率”进行调整。

2、检查并且重新配置显卡的显示模式,使其与本产品兼容。

故障六:图像焦点没对准。

1、调整投影机镜头上的调焦环。

2、确认投影屏与投影机之间的距离介于要求的距离3.74英寸(1.14米)~32.81英寸(10.00米)之间。

故障七:显示16∶9 dvd时超出屏幕范围。

投影机自身将自动检测16∶9dvd,并按照缺省的4∶3设置将宽高比调整到(通过数字转换)全屏幕。

如果投影机仍然超出范围,则还需要按照如下步骤调整宽高比:

1、如果正在播放16∶9dvd,则在dvd播放机上将纵横比类型选择为4∶3。

2、如果在dvd播放机上无法将纵横比类型选择为4∶3,则在投影机的屏显(osd)功能上为屏幕选择4∶3。

故障八:图像反转。

打开“选单”然后选择“显示”,对投影机进行调整。

故障九:灯泡烧坏或者发出喀啦声。

灯泡到达使用寿命时会烧坏或者发出很大的喀啦声。如果出现这种情况,则只有更换了灯泡模块之后投影机方可恢复操作。更换灯泡时,请按照更换灯泡中的步骤进行操作。
