自制安克创新投影仪托盘与幕布,一起来看看历程


发表在 综合交流大区 2019-11-25 20:29

由于空间受限,家里没有装过投影仪,不过自己真的很想感受投影仪大屏带来的视觉效果。在网上看到安可创新的这个投影仪,看着还不错,而且价格也很便宜,于是就网上拍来了一个二手货。二手货就不用什么开箱不开箱的了,到货就拍了这么一个图,而且这个货居然还没有封条。



关于这个投影仪,用了几天,总结了一下


对于400多价格而已,完全是对得起这个价钱,分辨率1080P应该是没有虚标,但是想改变投影尺寸只能靠改变投影距离实现,两面墙之间距离2.7米左右,能投86寸左右的画面,中间清晰的情况下,四周有点模糊,亮度200流明肯定是没有虚标,因为白天不拉窗帘完全没法用,晚上倒是凑合;到手试机没问题就开始想支架和幕布的问题,这个机器是底部四个孔,找了一大圈没找到适配的,好不容易找个能用的又发现价格高,然后就琢磨能否利用现成的资源想想办法解决,投白墙亮度感觉还是不太够,看有值友说反光布能有效提高亮度,但是有一个确定就是只有皇帝位观看才合适,可视角度不行,考虑到是卧室,基本都是自己看,所以决定动手自己做一个幕布。


配件准备:


翻箱倒柜找了一个前两年NB F80买一赠一的NB F350电视支架


NB F350电视支架

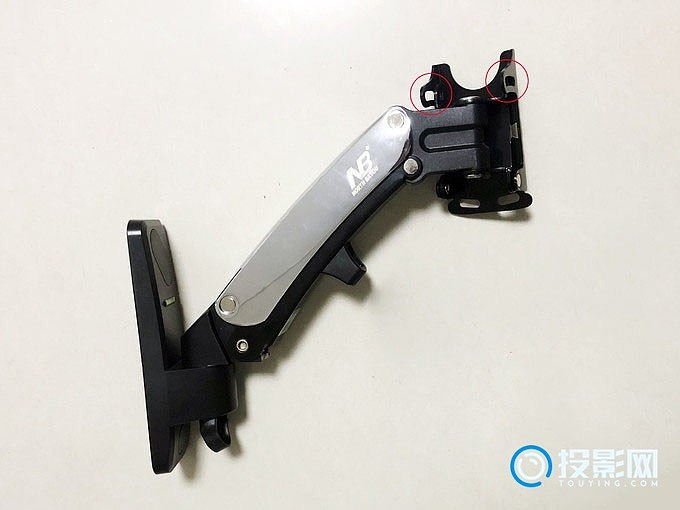

拆开很悲剧的发现,上墙倒是没问题,这玩意没托盘没法固定投影仪,即便把红圈处的螺丝(本来有,这个是已经拆下来了)拆下来,有了可固定托盘的平面,也没有托盘。



买也没看到很合适的,决定自己做一个独家的定制托盘, 花了10分钟测量然后简单的画了个图。


NB F350适配


有个亲戚是做机械加工的,然后去他厂里找了块铁板,装夹到线切割机床上,开始切割,以下是成品

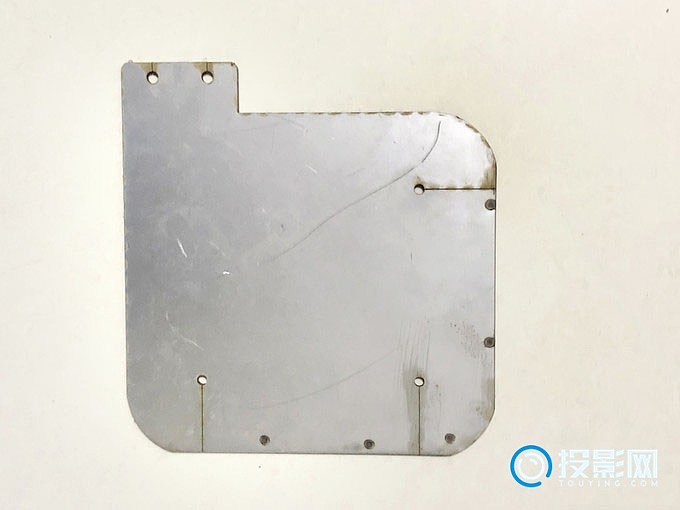

自制托盘成品


其实这个如果钻孔,然后再切割,就不会有割破的线,最好喷个漆,但是考虑到也不给钱,白帮忙,要求太高就有点过分了,反正也不影响使用,只有三个孔的原因是支架会把那个空位挡住,有孔也上不了。


组装支架:

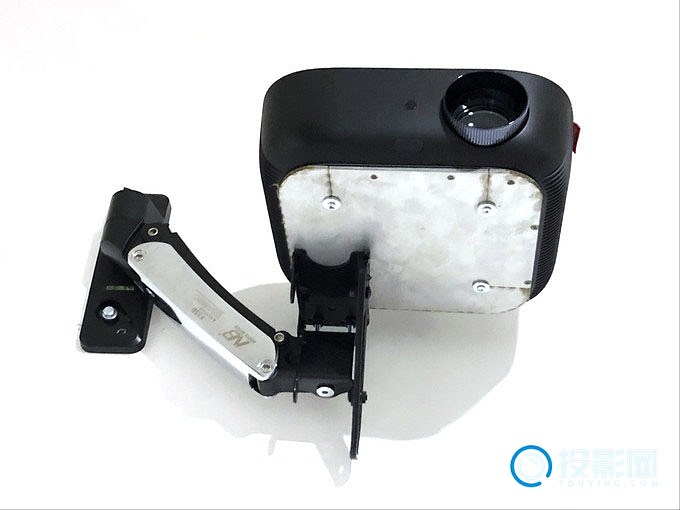

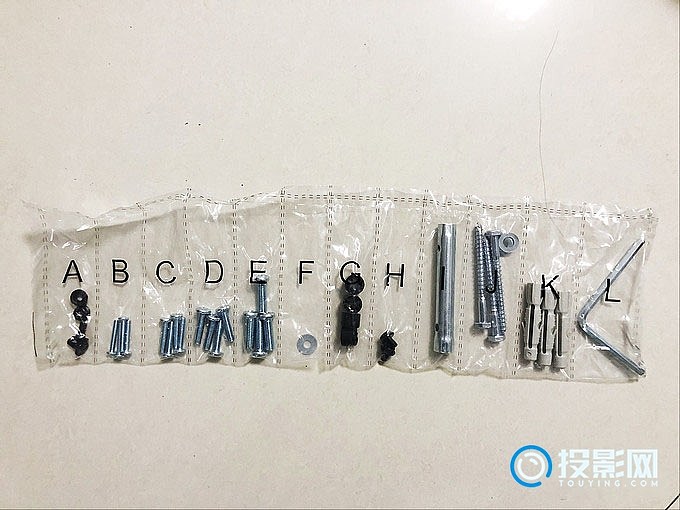

把NB F350里面的螺丝包拿出来,找出合适的螺丝,上投影仪试试大小是否合适

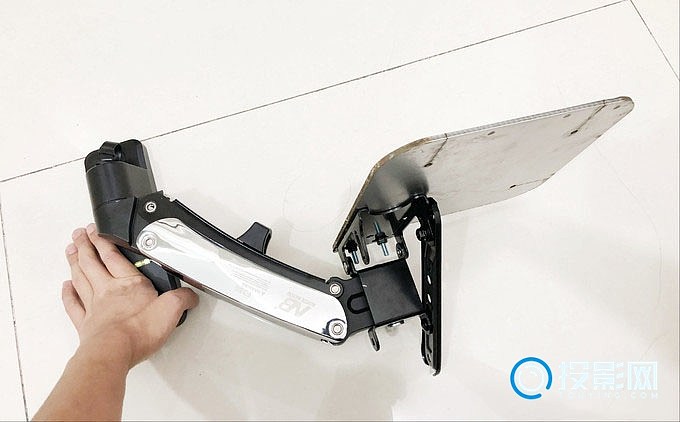

然后固定支架上

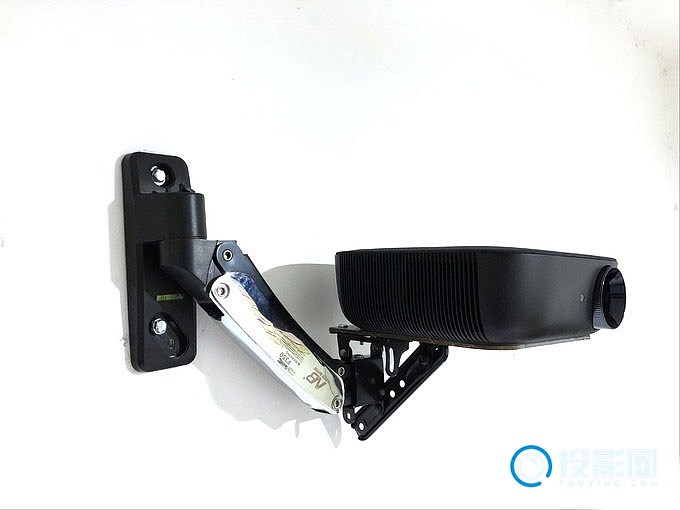

OK,支架的问题解决了,选好固定的位置,直接上墙,看起来固定得有点歪,但是没办法了,不歪投影仪没法水平,这个是之前我没预料到的,好在不影响使用



托盘在投影仪下面



左右角度可随意调,俯仰角度换支撑杆可调,但是上下的高度不能调

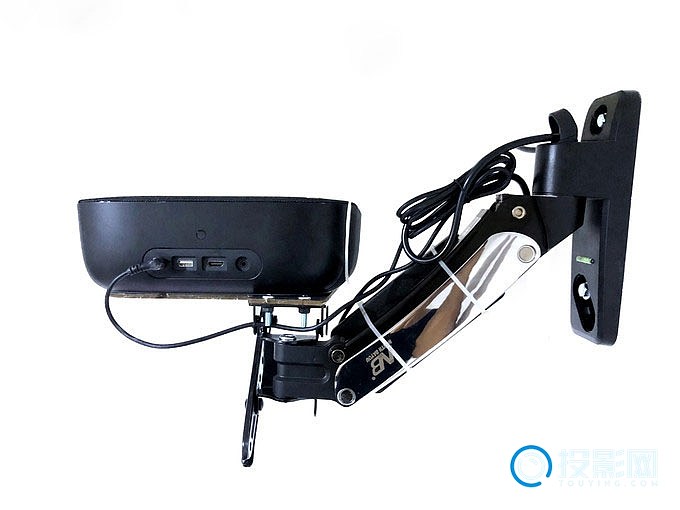

把电源线固定到支架上,转过来是看看后面



支架问题解决了,然后就是幕布的问题,卷尺量了一下投影出来的画面尺寸,然后再淘宝买了画框。1688上63块包邮买了反光布3米长(默认宽度是1.4米,所以只写长度)。淘宝上买了可调整高度的挂绳;幕布框关键字:松木油画内框,反光布关键字:风衣银色面料反光布反光布料,挂绳关键字:304不锈钢钢丝绳挂画器。


组装框架:


反光布忘记拍照了,反正就是灰色的,特意跟卖家交代不要折,一定要裹,折了会有折痕,绷起来不平整。快递拆开这样的(下图),因为要固定,所以买框的时候还买了码钉枪(框116,尺寸196*110CM,码钉枪30块)。

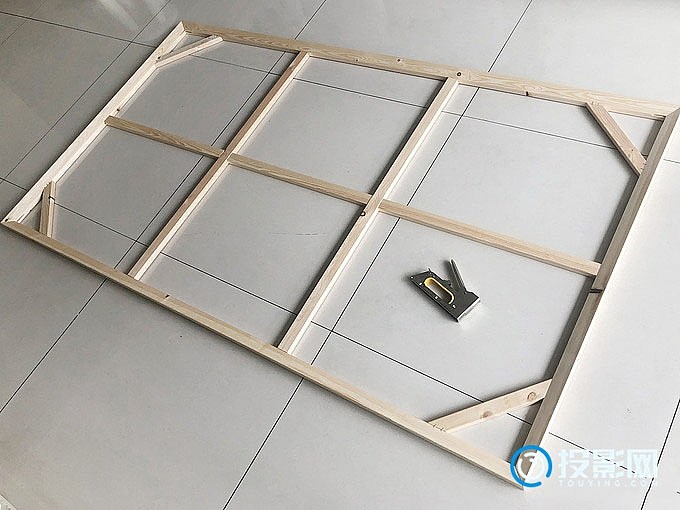

然后,这里有个主意事项,量一下两个对角线的长度,一定要保持一样,如果那边长了,就压一下长度,让两边保持一样长,这样做的原因是,尽量保证框是正方形,四个角都是90度。然后又码钉枪固定一下,把四个角的固定木条订上去



然后,把幕布反光面朝下,也就是贴着地板放,一定要注意,地板一定要清理干净,否则等你幕布绷好你会发现幕布上有些莫名其妙的划痕,别问我怎么知道的

然后框架有斜角的面朝下放置在幕布上,用码钉枪把幕布固定在框架上,这一步我居然忙起来忘记拍照了。


自制幕布成品:



投影效果:

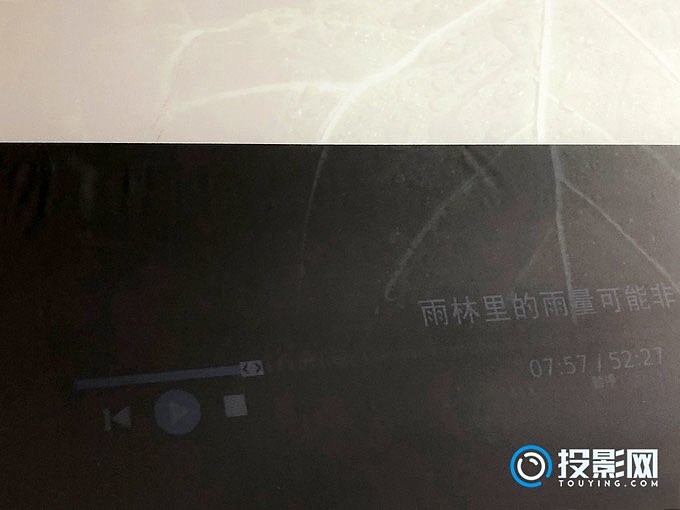

白天开灯正前方看是这样的,效果提升明显,上面是白墙,下面是幕布,最下方黑色的部分也是幕布,那是有没投到的地方。



别着急,我们再看看侧面拍照的效果 ,侧面就没法看了,不过我基本都是自己看,无所谓了,只要正面效果好就行。



幕布安装:

拿出买的挂绳和木框送的挂钩,两个自攻螺丝把挂钩固定到画框上,然后把电锤墙上打孔把挂绳固定到墙上,最后把框挂上去,大功告成。



我买的一米的挂绳,这个挂绳的好处在于,画框可以随意调节高度,这样在幕布和投影仪调整的时候会方便很多,绳子有多长,可调整的高度就有多长,也就是说这个画框的高度可以调整的范围是一米。


幕布挂好是这样的,看起来似乎还凑合



调整好幕布和投影仪,再播放试试,右边的窗帘拉开一点,让光透进来一些,我尽力让照片更接近于当时的亮度。



总体来说正前方看,效果真的可以了,投白墙不可能达到这个效果,但是,最多最多只适合两个人挨着并排看,超过这个距离效果会大打折扣,期望值不要抱太高。只是喜欢折腾才这么搞了,如果只是晚上看,建议直接投白墙,效果也还凑合,希望此文能对买这个投影仪的朋友有点帮助。
