家庭影院音频线还可以这样连？连接方案分享

私人家庭影院 · 发表在私人家庭影院 2020-2-24 18:45

在家庭影院设计中，除设备选择外，相信音频线如何连接也在深深困扰着想打造家庭影院的朋友们，在此给大家分享三种连接方案，目前音频连接有无线连接，回音壁连接和无源传统连接等，可以根据实际需要，挑选真正适合家中的音频线连接方案。

第一方案：无线连接

无线连接具备多种模式，但其实顾名思义就是无线传输音频技术。常用到的，像我们常说的蓝牙传输，WIFI传输，AWLT传输等等，这种无线方案适用于把播放源，和投影机放一起的方案。此方案适用于家里已装修好，所以考虑只走电源线，不从电视桌走长的HDMI到投影，投影机吊装或者壁挂，因为音响的对白一定从画面方向发出，那么播放源的音频输出到音响就得这种无线方案了。要求带蓝牙的盒子，或者投影机，音响可接收蓝牙。

第二方案：有源回音壁

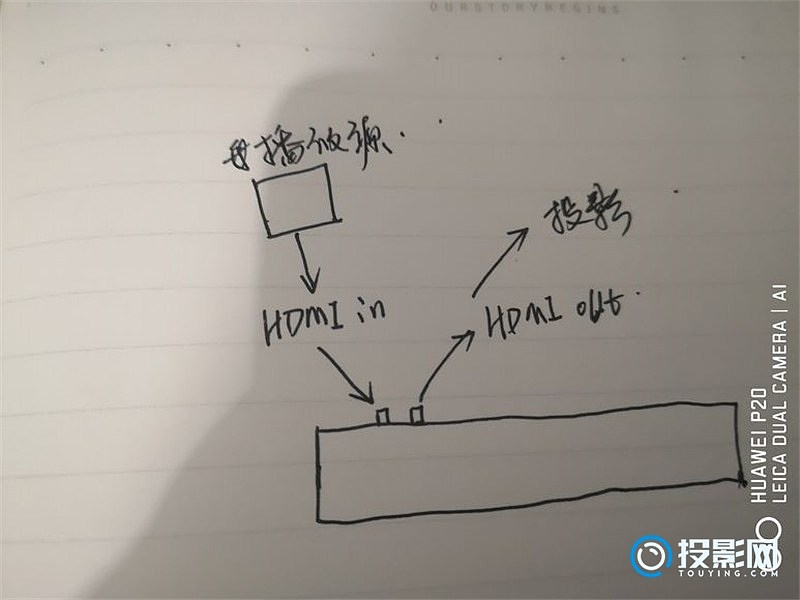

1、如果在电视桌到投影间布了线的HDMI线，需要使用回音壁方案，我们按长条后面的接口和音响个数来分，带两个HDMI接口的如下图：

2、带一个HDMI的回音壁，HDMI ARC接口，这个通常是给电视机使用的，电视机带系统，带喇叭，那么要把本身该在电视机喇叭发出的声音，让回音壁发出，就需要这个音频回传功能。这就是这个HDMI ARC的作用，那么投影机遇到这种接口应该怎么灵活运用，因为盒子一般只有一个HDMI OUT接口（带音画分离的另说），总体方向是，HDMI直接接投影，剩下来的播放源和回音壁共有的口子就连起来就完事儿，如果太低端的盒子没有对我的接口，那么就想个办法让它有，买个HDMI音频分离器接在播放源后边，分离器的HDMI OUT接到投影，上边的音频口子就接回音壁，包有对应的口子。有同轴先优先同轴。

3、不带HDMI接口的，同理，直接接线即可

4、假设只有一个回音壁，按照以上3种对应方案接线即可

5、回音壁带低音炮，低音炮一般需要接电源，有的是无线，有的是信号线，看清选项，同上找相对应的方案即可

6，实体5.1的回音壁，这种的一般是解码功放集成的，接有源音响也是如此，布线时必须考虑后面两个环绕的音响线问题，如图所示，HDMI线要从这个炮到投影，绕着顶走，音响线从低音炮要到图示的后环绕位置。剩下前面的回音壁和炮明线直接就好了。

第三方案：无源5.1方案

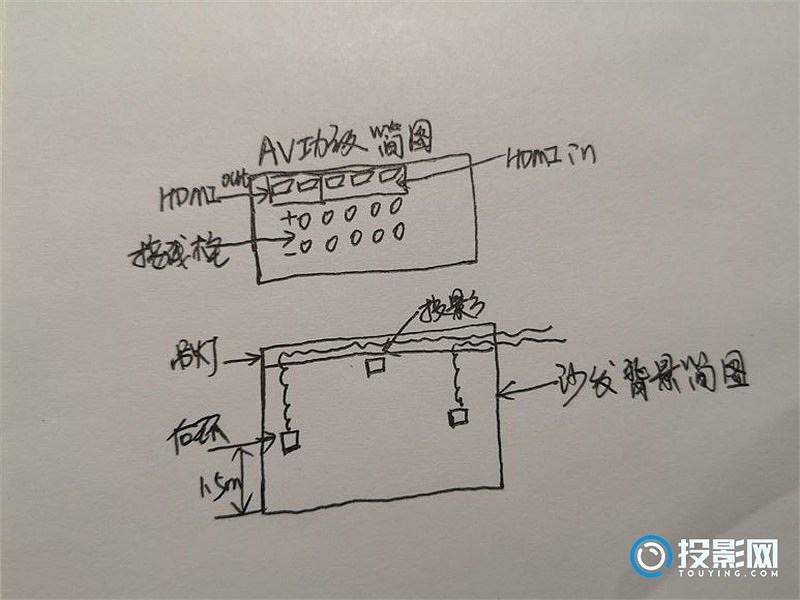

区别就是用AV功放可以推动喇叭发声，喇叭就不需要电源了，HDMI线和音响线都从电视桌这边起，上顶棚，绕顶棚，到沙发背景墙，再到达各自该在的点位上，就这么简单。至于7.1，甚至是全景声道理都是一样，从一切功放出发，接到终端，前端都接到功放上。功放是中枢就完事儿了。

综上就是家庭影院音频线的所有连接方案，希望能给准备装修或正在打造家庭影院的朋友们一点点小小的建议，另外，有问题也可直接在下方评论留言中提问，希望能给大家带来实际的帮助。
