客厅安装投影仪布线图:家庭影院线路布置方案分享

综合交流大区 · 发表在综合交流大区 2020-7-17 15:21

导读：家用娱乐大屏是选择智能电视还是投影仪，这个问答的答案我选择都要，本人在自家装修前就准备客厅安装投影仪布线计划，对于客厅安装投影仪布线图也比较简单，常规的家庭影院线路布置方案。不同的系统先各自布线连接完毕，再将其串连起来，下面分享我的客厅安装投影仪布线图与方案。

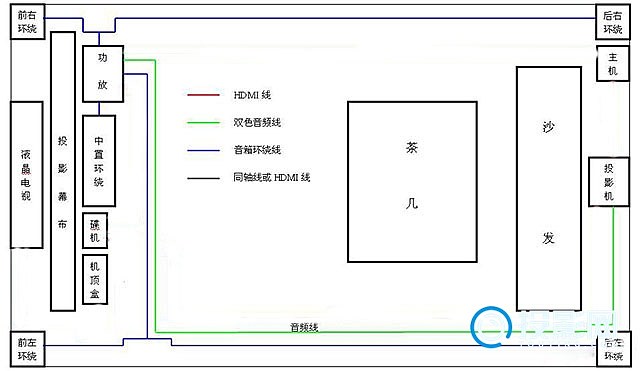

客厅安装投影仪布线图：

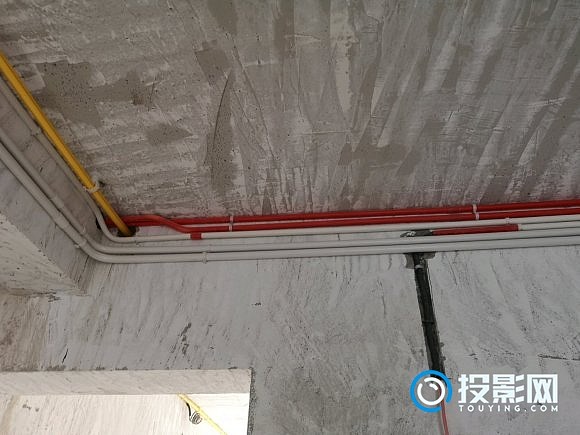

客厅安装投影仪布线方案：

由于我使用的是非智能投影仪，输入源有播放机和主机；所以我所选择的方案是追求一个方针，各系统先各自布线连接，再将其串连起来。

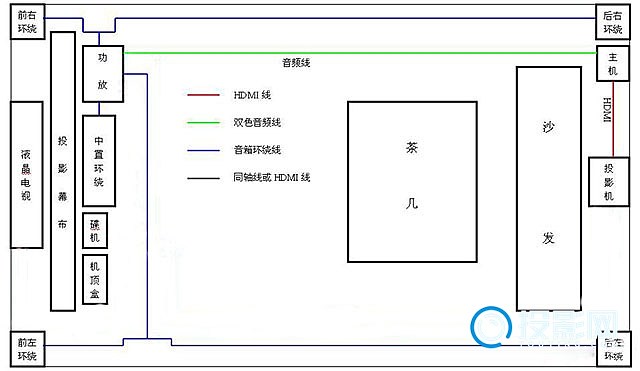

1.客厅安装投影仪布线图解之主机篇

音响系统，先使用音箱环绕线将前后左右、中置的环绕音箱都连接；再使用双色音频线把主机的音频直接输出到功放，而视频源通过HDMI输出到投影仪上。如下图所示。

2.客厅安装投影仪布线图解之播放机篇

音响系统保持原样，将所有的音箱连在功放上面；播放机方面，用音频线直接将音频输出到功放，使用HDMI将视频输出到投影仪即可。当然如果投影仪性能比较高的，也可以音频走投影仪输出，但不太建议。

3.客厅安装投影仪布线图解之投影仪篇

这是最简单的布线方案了，视频源为投影仪本身，无需再使用HDMI走线，音响系统还是之前的方案，只需要使用音频线将投影仪与功放连接即可。这种方案比较适合智能投影仪，连接功放可以是HDMI，也可以是音频光纤。

总结：以上就是我客厅安装投影仪布线图，我准备了投影仪和液晶电视两个显示设备，三个视频源，一个功放，所以连接起来相对优点复杂，但思路还是比较清晰的。目前我想看什么，直接开机就可以使用。仅供参考，毕竟大家的家里环境都不一样，找到一个最为合适的方案即可。如果是已经装修好的就不用考虑改造了。

伟大的伟入门级投影控 *发表于 2021-04-12* · 发表于 2021-04-12

lxtdd 发表于 2021-1-1 22:38
没看懂，碟机直接HDMI到投影？音画分离吗

用碟机的音频线直接到功放

推荐 2021-4-12 16:20 收起回复

lxtdd 2021-5-8 22:10 回复

还是没懂，难道你用碟机解码，输出模拟信号到功放？

我要说一句

王阿僵投影仪领域优秀答主 *发表于 2020-11-03* · 发表于 2020-11-03

wodanny471 发表于 2020-10-31 17:59
装修时没布线怎么破？？、？

那你只能让线材露在外面了

推荐 2020-11-3 13:01 回复收起回复

鲸鱼大神级投影控 *发表于 2021-05-16* · 发表于 2021-05-16

感觉好高端啊

2021-5-16 22:25 回复收起回复

lxtdd 入门级投影控 *发表于 2021-01-01* · 发表于 2021-01-01

没看懂，碟机直接HDMI到投影？音画分离吗

2021-1-1 22:38 收起回复

話事人 2021-5-18 16:13 回复

是的音画分离

我要说一句

wodanny471 初级投影控 *发表于 2020-10-31* · 发表于 2020-10-31

装修时没布线怎么破？？、？

2020-10-31 17:59 收起回复

話事人 2021-5-9 12:44 回复

那你就得走明线了，影响美观

我要说一句

cmh7518 神仙级投影控 *发表于 2020-09-01* · 发表于 2020-09-01

学习一下

2020-9-1 20:09 回复收起回复

392351122 大神级投影控 *发表于 2020-07-17* · 发表于 2020-07-17

感谢楼主的分享

2020-7-17 16:27 回复收起回复

楼主 5153245 发烧级投影控 *发表于 2020-07-17* · 发表于 2020-07-17

oinel 发表于 2020-7-17 15:27
楼主用的什么投影仪

客厅用的明基，我卧室用的F1

2020-7-17 16:26 回复收起回复

jqh716 高级投影控 *发表于 2020-07-17* · 发表于 2020-07-17

这个分享不错，很需要这样的布线思路

2020-7-17 15:28 回复收起回复

oinel 大神级投影控 *发表于 2020-07-17* · 发表于 2020-07-17

楼主用的什么投影仪

2020-7-17 15:27 回复收起回复
