【专题】投影仪选购攻略:投影仪显示芯片科普

发表在 新手入门 2020-10-23 17:11
上次在投影网发了一篇关于投影仪显示技术的科普,不少网友表示对于他们选购很有帮助,这次继续为网友们科普。今天是投影仪选购攻略专题第二篇,主要是关于投影仪显示芯片科普。

投影仪选购攻略-投影仪显示芯片科普

  • 显示芯片介绍

根据上一篇投影仪显示技术的科普,我们应该了解到家用投影仪主要是以3LCD和DLP显示技术为主;3LCD投影仪核心部件是HTPS LCD液晶板,DLP投影仪核心部件是DMD显示芯片。


HTPS LCD液晶板:3LCD投影仪内部使用了3片HTPS LCD液晶板,HTPS是High-Temperature Poly Silicon的简称,中文意思为高穿透式高温多晶硅,俗称高温玻璃。目前主要应用于投影机与EVP领域。

目前3LCD投影仪的核心技术主要掌握在索尼与爱普生两家公司手中,但是索尼并没有3LCD的相关技术,所以市面上3LCD投影技术的产品多数是使用爱普生的技术。

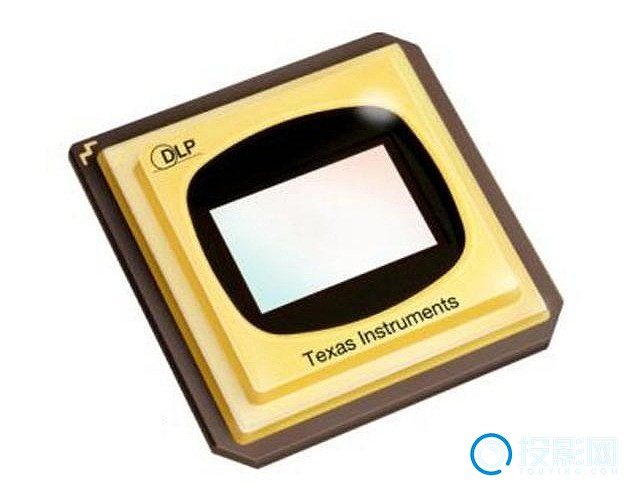

DMD显示芯片:经过封装的数字微镜元件,内核是海量的微反射镜,原理就是借助微镜装置反射需要的光,同时通过光吸收器吸收不需要的光来实现影像的投影,而其光照方向则是借助静电作用,通过控制微镜片角度来实现的。

目前DMD显示芯片主要是由美国德州仪器TI公司开发,主要应用在商用、家用投影机上,也有大屏幕数字电视和DLP Cinema数码相机。市面上采用DLP显示技术的4K投影仪,使用德州仪器的TPR显示芯片抖动方案实现。


  • 家用投影仪怎么选显示芯片

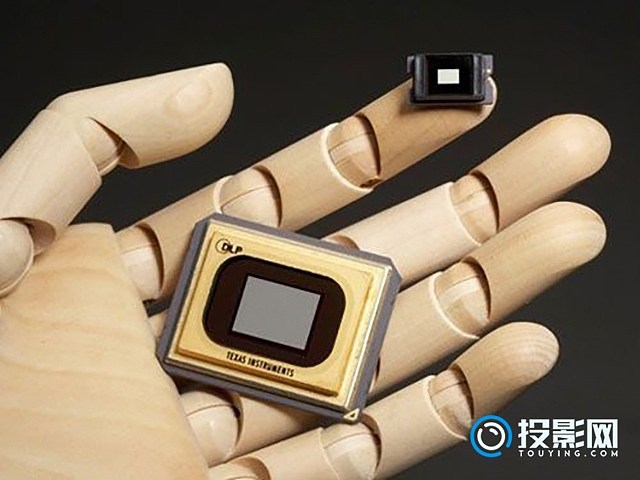

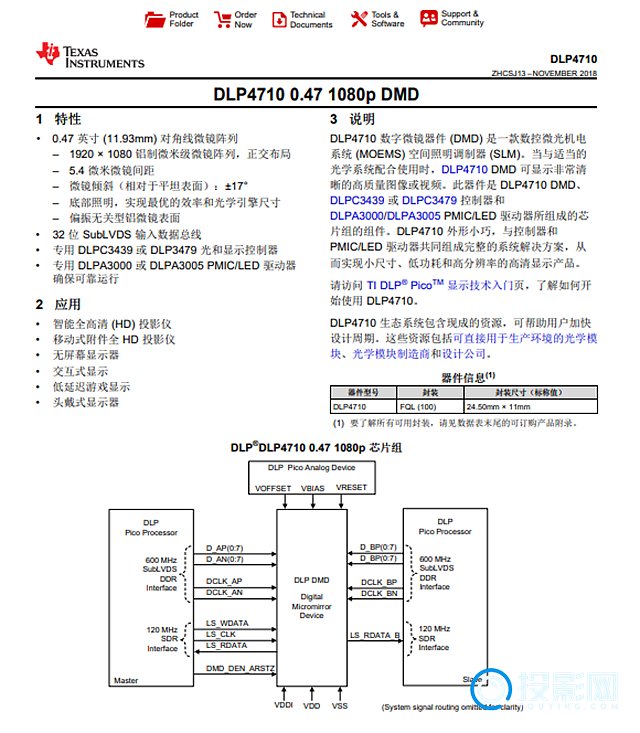

显示芯片的选择相对就简单了许多,与单反相机的选择一样,相机的图像传感器相当于投影仪的显示芯片,芯片尺寸越大,投影仪的画面分辨率也就越高。常见的DMD芯片尺寸有0.23DMD(原生480P分辨率)、0.33DMD(原生720P分辨率)、0.47DMD(原生1080P分辨率)等。

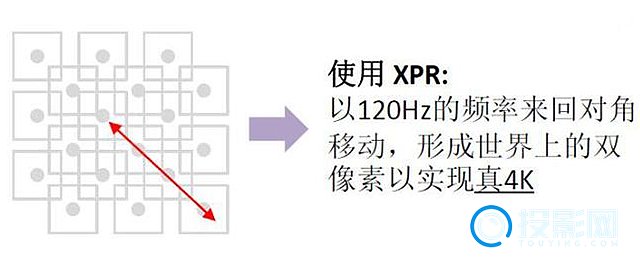

由于TI德州仪器研发出了TPR显示芯片抖动方案,所以不少高分辨率的投影仪都采用了抖动技术达到分辨率标准。例如0.33DMD显示芯片可以通过抖动技术达到1920*1080的显示分辨率,0.47DMD可以抖动达到3840*2160的分辨率,这也是网友们常说的抖4K,抖1080P。


在选购时,我们确定分辨率这项参数就必须要落实这款投影仪的显示芯片大小。3LCD显示技术的投影仪一般都会表明液晶面板的大小,例如下面这款爱普生TW-5700投影仪,明确的表示分辨率为1920*1080dpi,显示芯片尺寸是0.61英寸。


DLP显示技术的投影仪有些厂商会表明芯片尺寸与分辨率,有些就不怎么规范了。规范的参数表示以当贝F3为例,分辨率1920*1080dpi,显示芯片是0.47DMD;如果显示芯片是0.33DMD,说明这是一款采用抖动方案达到1080P分辨率的产品。

以上就是投影仪选购攻略关于投影仪显示芯片科普的内容,选择芯片认准芯片越大,分辨率越高的策略即可;另外,查看参数时注意避坑即可。0.33DMD还未能抖动到4K分辨率的效果。当然,芯片尺寸越大,产品成本就越高,售价也就更贵了。

相关阅读:
【专题】投影仪选购攻略:投影仪显示技术科普
【专题】投影仪选购攻略:投影仪系统与配置科普

转载请注明出处:https://www.touying.com/


上一篇:【专题】投影仪选购攻略:投影仪显示技术科普
下一篇:【专题】投影仪选购攻略:投影仪光源与亮度科普
9 个回复
正序浏览
启明灯    神仙级投影控 发表于 2020-10-25 11:41
谢谢分享
启明灯    神仙级投影控 发表于 2020-10-24 18:41
谢谢分享
 楼主 投影最前线    高级投影控 发表于 2020-10-23 17:41
soskna 发表于 2020-10-23 17:14
为什么明基1080p分辨率的投影仪,显示芯片标为0.65

0.65DMD,分辨率1080P,那就得看它表面有多少微镜了
 楼主 投影最前线    高级投影控 发表于 2020-10-23 17:39
josen5205 发表于 2020-10-23 17:13
现在蛮多投影仪为了节省成本选用德州TI公司的芯片,用0.23DMD或0.33DMD抖1080P

基本可以这么排序
0.23-抖0.23-0.3-抖0.3-0.47-抖0.47
一只汪    中级投影控 发表于 2020-10-23 17:15
soskna 发表于 2020-10-23 17:14
为什么明基1080p分辨率的投影仪,显示芯片标为0.65

乱标的吧
王阿僵    发烧级投影控 发表于 2020-10-23 17:14
josen5205 发表于 2020-10-23 17:13
现在蛮多投影仪为了节省成本选用德州TI公司的芯片,用0.23DMD或0.33DMD抖1080P

远距离看,抖动的分辨率差别不大。在深色背景时容易看出像素抖动。
soskna    大神级投影控 发表于 2020-10-23 17:14
为什么明基1080p分辨率的投影仪,显示芯片标为0.65

点评

0.65DMD,分辨率1080P,那就得看它表面有多少微镜了  详情 回复 发表于 2020-10-23 17:41
乱标的吧  详情 回复 发表于 2020-10-23 17:15
OLEDDD    发烧级投影控 发表于 2020-10-23 17:13
学习了,原来不同显示技术的芯片都不一样
josen5205    高级投影控 发表于 2020-10-23 17:13
现在蛮多投影仪为了节省成本选用德州TI公司的芯片,用0.23DMD或0.33DMD抖1080P

点评

基本可以这么排序 0.23-抖0.23-0.3-抖0.3-0.47-抖0.47  详情 回复 发表于 2020-10-23 17:39
远距离看,抖动的分辨率差别不大。在深色背景时容易看出像素抖动。  详情 回复 发表于 2020-10-23 17:14
