求助高手:爱普生TW5700安装位置,角度,高度技术讨论

发表在 综合交流大区 2021-11-14 14:17
一.前言

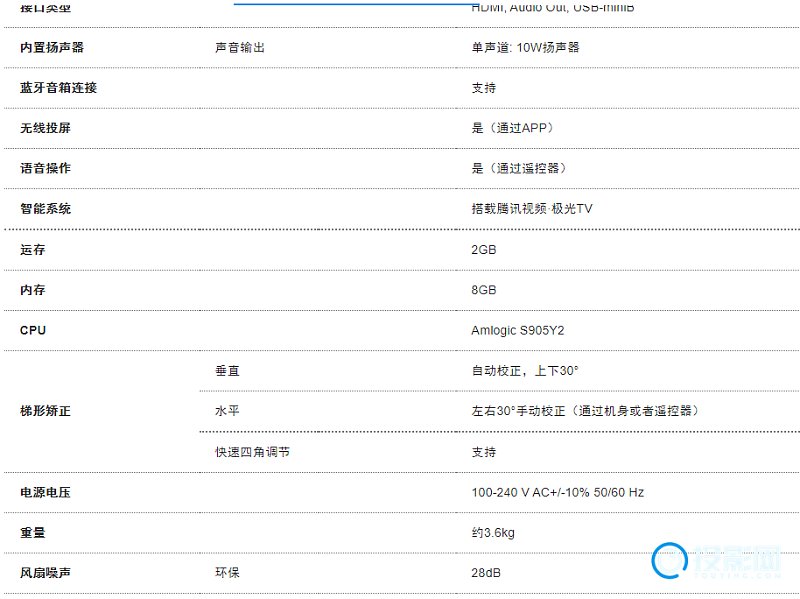

       今年家装迷上了投影,准备在客厅装投影影音,选择上就比较纠结了,期间看了好多投影,*米,*贝,*图玛,最终选择爱普生5700,奈何一直没货,价格略高,10月份左右看到了更新产品奥普生TW5700T,价格比较亲民,2700流明,1080的分辨率,对比度35000:1,最终因为3LCD技术选定5700T,缺点就是对比5700少了运动补偿以及3D功能,接口较少也是该机器的最大败笔,以下是参数图,大家参考下
购买之前看了好多攻略,论坛测评,对于新手来说选择上先量自己家的尺寸,位置,然后选择短焦或者中长焦机器,看透射比,这样可选择性就比较少了,最后根据自己的经济能力选择适合自己的机器,我家首选是TW5700,打算双十一购买,好多人说已经停产,奈何线下门店没有相关熟人,退而求其次,最终决定线上购买TW5700T.

二.基本情况:

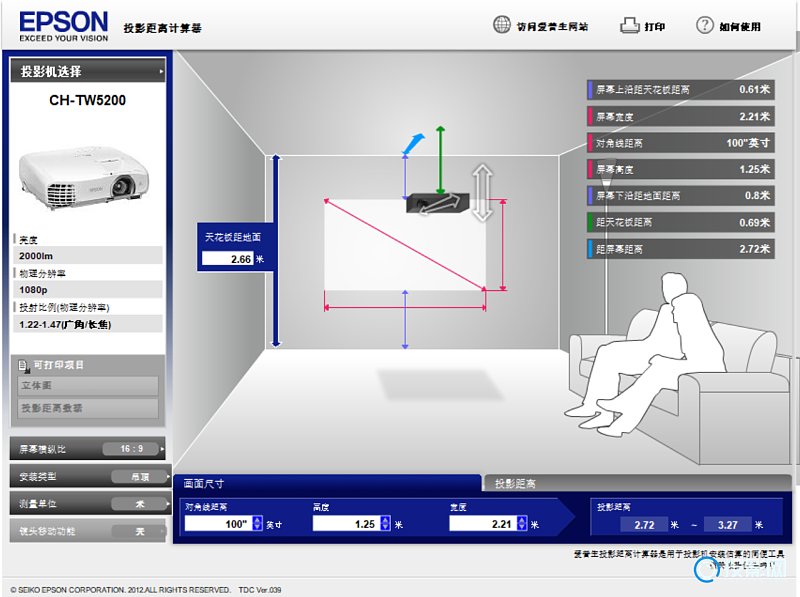

贴入正题,首先介绍下我家客厅基本情况:我家客厅是东西朝向,电视墙在东,投影安装位置在西,电视墙长2.99米,东西宽3.66米,层高2.67(净高),因为装修前就预埋了两根HDMI线,准备吊装正投,TV端(输出)在客厅西墙上,插座以及HDMI线距离顶17公分(败笔,留的高了),准备安装100寸DZ科技抗光幕布,根据爱普生投影计算器算出基本参数如下:
(上图是没找到TW5700T机器,用的TW5200实例,透射比都是1.22-1.47无影响)
根据爱普生TE5700的透射比1.22-1.47,投100寸需要的距离2.72-3.27米(镜头到幕布),机器尺寸309(按0.31米)机器后留10公分插线距离,一共0.41米,再算上幕布厚度1厘米(0.01米),就是0.42米。3.66-0.42=3.24米,刚好擦边2.72-3.27米.
三.讨论问题:
1.按照我平时安装家电的习惯考虑,如果范围在2.72-3.27米之间,一般我会取中间,大概刚好3米位置,如果机器前移,会影响客厅整体美观,请专业安装的高手给出专业建议,是否要前移?
2.我知道机器顶部有个调焦环,可以调整画面大小,如果安装到3.24米位置(镜头到幕布),能否投出100寸,画质是否完美?

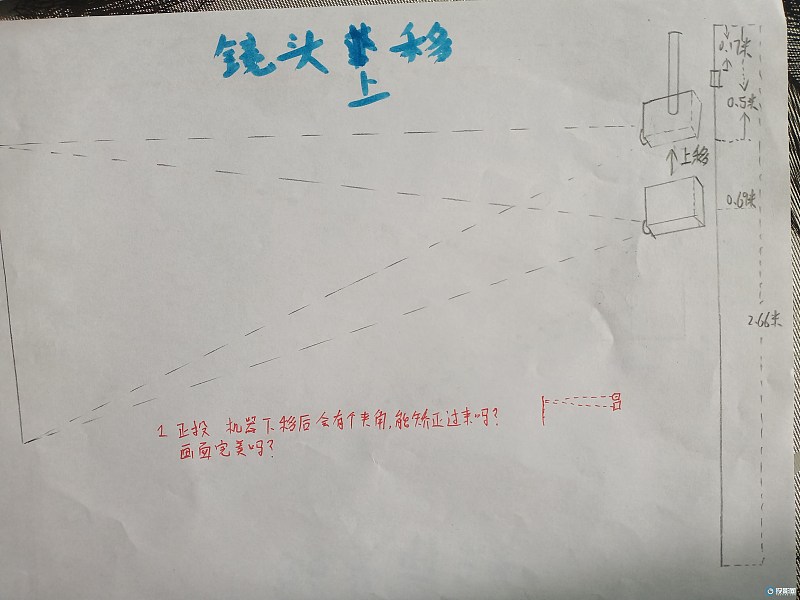

3.投影计算器给出的距离幕布下沿距离地面0.8米,投影仪距离顶需要0.69米,我家投影仪安装位置预留到顶只有17公分,算上线长度,勉强到0.5米,达不到预想高度,如果我吊装上移到50公分位置左右,再加上倾斜角度,投射出来肯定是一个上窄下宽的梯形,梯形校正能不能完美校正?
(注:本人投影小白,有小幅度强迫症,所以安装前与大家多多讨论,力求完美,装修安装好后准备深度测试TW5700,外接盒子,音响,灯光)




上一篇:请教一个换灯泡后的问题
下一篇:峰米投影仪的全自动梯形校正是摆设吗
5 个回复
正序浏览
高难度    大神级投影控 发表于 2021-11-15 13:22

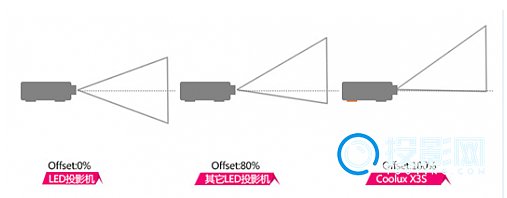

偏轴你可以看看这个图片,图三就是5700t的投射样子,你吊装就是倒过来
2021-11-15 13:22 收起回复
浩宇 : 明白了,幸亏是偏轴,要是图1,图2就惨了
2021-11-15 13:29 回复
B Color Smilies
还可输入 500 个字符
高难度    大神级投影控 发表于 2021-11-15 11:26
看了你的帖子,我这也有一个问题
1.5700t应该是100%偏轴的,你的图应该是个直角的三角形图,不应该是你画的等腰梯形
你的问题
1.是否前移其实还好说,因为5700t的镜头是变焦的,在变焦比例范围内即可
2.投影距离3.24米,那可以投到120寸了
3.第三个问题没看明白

我是建议你自己先用5700t试着摆一下,强调几点吧。5700t是变焦的,如果变焦缩放画面其实是没有关系的;梯形校正等于是在屏幕上截图,肯定有损画质;还要就是5700t应该是偏轴的
2021-11-15 11:26 收起回复
浩宇 : 首先谢谢回复 1偏轴的意思不是很理解,我看的投影计算器给出的图就是投影镜头正对幕布上延,镜头中心垂直与幕布。 另一个理解是5700T本来正常安装的时候就需要镜头向下倾斜,是这个意思吧 2我家电视墙的宽度是2.99米,100寸的幕布2.21米,110寸2.42米,120寸2.66米,为了看起来协调美观,所以选择的是110寸,如果无法完美投射,可以考虑110寸,牺牲一些美观
2021-11-15 11:51 回复
浩宇 : 3,第三个问题是当时预留的HDMI线材短了,而且位置偏上,投影算出来的投影仪距离顶0.69米,而我的位置最多到0.5米,所以正常吊装不能吊到0.69米位置,最多掉到0.5米,比正常安装高了将近20公分,所以问问能不能通过校正完美解决
2021-11-15 11:56 回复
高难度 回复 浩宇 : 1.偏轴的意思就是,投影画面的底边会和投影镜头在一个水平面;第三个问题,要么你就带吊装在20公分位置,那样就需要倾斜吊装了,画面肯定就是梯形校正后的,图像像素肯定有损伤,我建议你是可以想办法延长HDMI线(不知道你HDMI接的是啥)
2021-11-15 13:21 回复
浩宇 回复 高难度 : 谢谢,理解了,我准备在幕布下位置接电视盒,或者电脑,预留了两路HDMI,线材还是短了,我研究下HDMI线看看能不能延长
2021-11-15 13:33 回复
浩宇 回复 高难度 : 非常感谢,刚才查了才知道还有HDMI延长线,之前预埋的时候只知道线材很贵,以为延长不了,现在可以延长,就可以完美吊装正投了
2021-11-15 13:50 回复
还有 1 条回复, 点击查看
B Color Smilies
还可输入 500 个字符
启明灯    神仙级投影控 发表于 2021-11-15 10:30
谢谢分享
2021-11-15 10:30 收起回复
浩宇 : 客气,互相学习
2021-11-15 11:36 回复
B Color Smilies
还可输入 500 个字符
lknlonl    骨灰级投影控 发表于 2021-11-15 09:44
梯形校正功能是可以用的,但是会有一点暗场,纯黑环境下稍微有些明显,其他时候还行
2021-11-15 09:44 收起回复
浩宇 : 暗场智能接受了,幕布亮点光圈准备入手一套日蚀LED光,安装到幕布背面,基本上看不到亮光,希望可以解决视觉差,谢谢回复
2021-11-15 11:35 回复
B Color Smilies
还可输入 500 个字符
mic821031    高级投影控 发表于 2021-11-15 09:43
这种还是要你自己来看美不美观的,而且计算器计算的都是估计值,实际情况还是要实际来说
2021-11-15 09:43 收起回复
浩宇 : 目前是理论,还没安装,所以先咨询好,力求完美,谢谢回复
2021-11-15 11:33 回复
B Color Smilies
还可输入 500 个字符
