探索色彩的秘密 LCD投影技术详细解析


发表在 新手入门 2018-5-18 16:08 只看大图
175814 13
投影机自问世以来发展至今已形成三大系列:3LCD( Liquid Crystal Display)液晶投影机、DLP(Digital Lighting Process)数字光处理器投影机和CRT(Cathode Ray Tube)阴极射线管 投影机。下面小编就来带各位来了解一下LCD投影技术的成像原理。

LCD投影技术

LCD( Liquid Crystal Display)投影机分为液晶板投影机和液晶光阀投影机两类。液晶是介于液体和固体之间的物质,本身不发光,工作性质受温度影响很大,其工作温度为-55C~+77C。投影机利用液晶的光电效应,即液晶分子的排列在电场作用下发生变化,影响其液晶单元的透光率或反射率,从而影响它的光学性质,产生具有不同灰度层次及颜色的图像。

成像器件为液晶板,是被动式的投影方式。利用外光源金属卤素灯或UHP(冷光源)。按照液晶板的片数,LCD 投影机分为三片机和单片机。

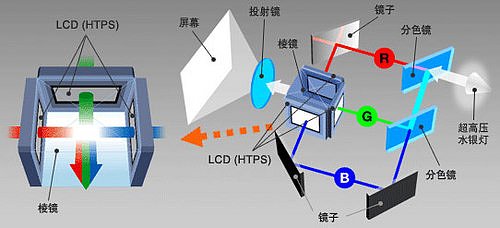

  3LCD投影技术原理图

三片LCD板投影机原理是光学系统把强光通过分光镜形成RGB三束光,分别透射过RGB三色液晶板;信号源经过AD转换,调制加到液晶板上,通过控制液晶单元的开启、闭合,从而控制光路的通断,RGB光最后在棱镜中汇聚,由投影镜头投射在屏幕上形成彩色图像。目前,三片板投影机是液晶板投影机的主要机种。

LCD单板投影机机体积小,重量轻,操作、携带极其方便,价格比较低廉。但其光源寿命短,色彩不够均匀,分辨率较低。目前单板投影机的机型已经很少。从图像品质上,单片机的表现要比三片机逊色不少。



上一篇:投影机的遥控器怎样配对?方法很简单!
下一篇:什么是CRT投影技术?详细解析请看下文
当贝市场
13 个回复
跳转到指定楼层
倒序浏览
沙发
aquila00高级投影控 发表于 2018-5-24 15:34 只看该作者
目前单板投影机的机型已经很少
板凳
9112jdngl高级投影控 发表于 2018-5-24 15:34 只看该作者
从图像品质上,单片机的表现要比三片机逊色不少
地板
ntout高级投影控 发表于 2018-5-24 15:35 只看该作者
CD 投影机分为三片机和单片机
5#
idngg高级投影控 发表于 2018-5-24 15:36 只看该作者
感谢楼主的分享,很专业
6#
didou高级投影控 发表于 2018-5-24 15:36 只看该作者
路过的来学习学习
7#
19ngn高级投影控 发表于 2018-5-24 15:37 只看该作者
新知识
8#
6kgnall高级投影控 发表于 2018-5-24 15:37 只看该作者
每天学一点一年后 我就是大神了
9#
touying9高级投影控 发表于 2018-5-24 15:38 只看该作者
整理不易
10#
kgnalkn高级投影控 发表于 2018-5-24 15:38 只看该作者
学习了
11#
2iongdl发烧级投影控 发表于 2018-6-14 19:32 只看该作者
果断马克!
12#
13#
高手云集 果断围观
14#
girl0008骨灰级投影控 发表于 2018-7-7 11:04 只看该作者
真是难得给力投影知识。
