什么是S视频输入？投影的S-Video接口有什么用？

新手入门 · 发表在新手入门 2018-5-18 19:38

现在的电子设备为了达到更快的数据传输往往会提升做一些相应的提升，例如之前的HDMI线升级后有望成为8K的标配，而投影的S-Video接口也是同样为了更快的传输数据。

一、什么是S视频输入（S-Video）

S端子（S-Video）具体英文全称叫Separate Video，为了达到更好的视频效果，人们开始探求一种更快捷优秀清晰度更高的视频传输方式，这就是S-Video(也称二分量视频接口)。

S端子（S-Video）曾是应用最普遍的视频接口之一，是一种视频信号专用输出接口。常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。

S端子（S-Video）的意义就是将Video 信号分开传送，也就是在AV接口的基础上将色度信号C 和亮度信号Y进行分离，再分别以不同的通道进行传输，它出现并发展于上世纪9 0 年代后期通常采用标准的4 芯(不含音效) 或者扩展的7 芯( 含音效)。带S-Video接口的显卡和视频设备( 譬如模拟视频采集/ 编辑卡电视机和准专业级监视器电视卡/电视盒及视频投影设备等) 在21世纪初期已经比较普遍。

同AV 接口相比，由于S端子（S-Video）不再进行Y/C混合传输，因此无需再进行亮色分离和解码工作。而且使用各自独立的传输通道，在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输。然后再在显示设备内解码为Cb 和Cr 进行处理，这样仍会带来一定信号损失而产生失真(这种失真很小，但在严格的广播级视频设备下进行测试时仍能发现) ，而且由于Cr Cb 的混合导致色度信号的带宽也有一定的限制，所以S -Video 虽然已经比较优秀但离完美还相去甚远。S-Video虽不是最好的，但在VGA,HDMI等高清接口普及之前，考虑到市场状况和综合成本等其它因素，它还是应用最普遍的视频接口。

一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。

二、总结

为了达到更好的视频效果，人们开始探求一种更快捷优秀清晰度更高的视频传输方式，这就是当前如日中天的S-Video(也称二分量视频接口)，Separate Video 的意义就是将Video 信号分开传送，也就是在AV接口的基础上将色度信号C 和亮度信号Y进行分离，再分别以不同的通道进行传输。　　

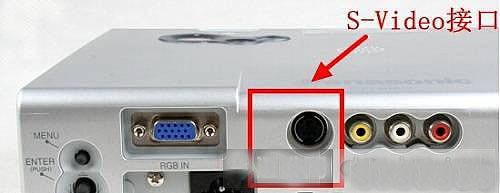

标准的 S-Video 接口及插头 S-Video 中文名一般称呼 S 端子，包含 4 芯（不带音效输出）、5 芯、6 芯、 7 芯、8 芯、9 芯（能提供 6 个声道的讯号输出），一般投影机上都会有它出现，不仔细分辨会将它误认为电脑的 PS2 接口。

以上就是有关投影的 S-Video 的接口详解啦，虽然名字看起来生僻，这样一解释是不是更加容易理解了呢？
