常见的投影音频输入接口有哪些?


发表在 新手入门 2018-5-18 20:31
309781 13

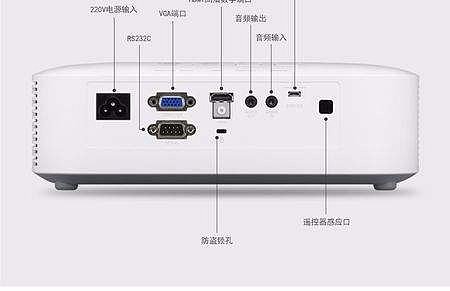

关于投影的音频接口,不同类型的投影机接口各有不同,其中常见的音频接口分为以下几种,大家可以对照参考下各自的用处。


AUX接口最常见的音频接口,一般分为2.5mm和3.5mm两种规格。

Aux,这是“Auxiliary(辅助)”的缩写。AUX接口是一种额外的讯号线路单根线设计。在一般的音响器材上,除了正式的输出与输入端子之外,常常还会配备几个标有“Aux”的输出入端子,做为预备用的接续端。当您有特别的应用,例如要做额外的声音输出或输入时,就可以利用这种端子。

这种预备端子或线路,不论输出入,我们统称为Aux。通过AUX接口,可将计算机、录像机等的音频信号输入进来。

RCA模拟音频

RCA接头就是常说的莲花头,利用RCA线缆传输模拟信号是目前最普遍的音频连接方式。名称“RCA”是以发明这种接头的公司来命名的,即美国无线电公司,英文:Radio Corporation of America, 这个公司在20世纪40年代将这种接头引入市场,用它来连接留声机和扬声器。

由于每一根RCA线缆负责传输一个声道的音频信号,所以立体声信号,需要使用一对线缆。对于多声道系统,就要根据实际的声道数量配以相同数量的线缆。立体声RCA音频接头一般将右声道用红色标注,左声道则用蓝色或者白色标注。 一些双声道专用声卡上我们常可以见到RCA接头,上图是一块声卡产品,采用了RCA模拟输出。与3.5mm接头一样,这样的接头同样能够传输数字信号,我会在后文对其进行介绍。

XLR

XLR接头,又被称做卡侬头,被称做卡侬头(英文:cannon plug or cannon connector)是因为James H. Cannon先生(Cannon Electric的创立者,现在该公司已经被并入ITT Corporation)是卡侬头最初的生产制造商。

最早的产品是"Cannon X"系列,后来,对产品进行了改进,增加了一个插销(插销的英文:Latch,其实是一个锁定装置),产品系列更名为:"Cannon XL",然后又围绕着接头的金属触点,增加了橡胶封口胶(Rubber compound),最后人们就把这三个单词的头一个字母拼在一起,称作"XLR Connector",即XLR接头。

这里需要提醒的是,XLR接头可以是3脚的,也可以是2脚、4脚、5脚、6脚。当然,我们使用最普遍的接头,如上图所示,是3脚的卡侬头,即:XLR3。

由于采用了锁定装置,XLR连接相当牢靠。XLR接头也常在麦克风、电吉他等设备上能看到。

数字同轴

同轴音频接头(Coaxial),标准为SPDIF(Sony / Philips Digital InterFace),是由索尼公司与飞利浦公司联合制定的,在视听器材的背板上有Coaxial作标识(如下图所示),主要是提供数字音频信号的传输。它的接头分为RCA和BNC两种。同轴线缆有两个同心导体,导体和屏蔽层共用同一轴心。

同轴线缆是由绝缘材料隔离的铜线导体,阻抗为75欧姆,在里层绝缘材料的外部是另一层环形导体及其绝缘体,整个电缆由聚氯乙烯或特氟纶材料的护套包住。其优点是阻抗恒定,传输频带较宽,优质的同轴电缆频宽可达几百兆赫。同轴数字传输线标准接头采用BNC头,其阻抗是75C,与75C的同轴电缆配合,可保证阻抗恒定,确保信号传输正确。

传输带宽高,保证了音频的质量。虽然同轴数字线缆的标准接头为BNC接头,但市面上的同轴数字线材多采用RCA接头。

总结

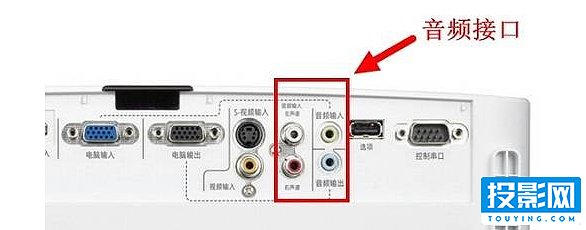

音频接口分为输入与输出两种,前者利用投影机的内置音箱发出声音,后者则是将HDMI输入投影机的音频信息传送给外置音箱。一般来说,音频接口通常采用莲花接口或3.5mm接口。

3.5mm 音频接口是现在最常见的一种规格,手机、mp3、 声卡等等基本都是使用这一规格, 标准的 RCA 数据线,黄色是视频线,白色和红色是左右声道线 RCA(音频)和之前介绍过的 RCA(视频)线一般都是一体存在的,同样是采用莲花接口,左右声道各一条同轴电缆,完成音频的传输。

如今,投影仪技术的飞速发展,投影仪接口也在不断的变化,但如今常用投影仪接口就是上面这五大类接口。总的来说,以上这些接口都是目前主流投影仪配置的接口,也基本能满足用户的需求。

以上就是有关投影仪音频输入接口的介绍啦,大家还有发现其他不同接口可以来下方留言区一起讨论。
