米家投影仪拆机实测报告:看看米家投影仪内部做工怎么样


发表在 米家投影仪 2018-6-13 12:32
米家投影仪拆机实测报告:看看米家投影仪内部做工怎么样

米家投影仪于上月低上市,作为投影发烧友,也是投影网的粉丝,所以楼主有必要分享一份米家投影仪的拆机报告,一起来看看看米家投影仪内部做工怎么样,线材、用料、布局、等

小提醒:目前当贝投影已经上市,在整体配置方面也更加出色,现在在京东首发:https://jd.dangbei.com,将会是一个很好的选择
上次楼主拆了极米H1S,想要去看的可以访问这里: https://www.touying.com/t-10429-1.html

投影网首发~~投影网首发~~投影网首发~~ 严禁转载,版权归属九五先生所有!

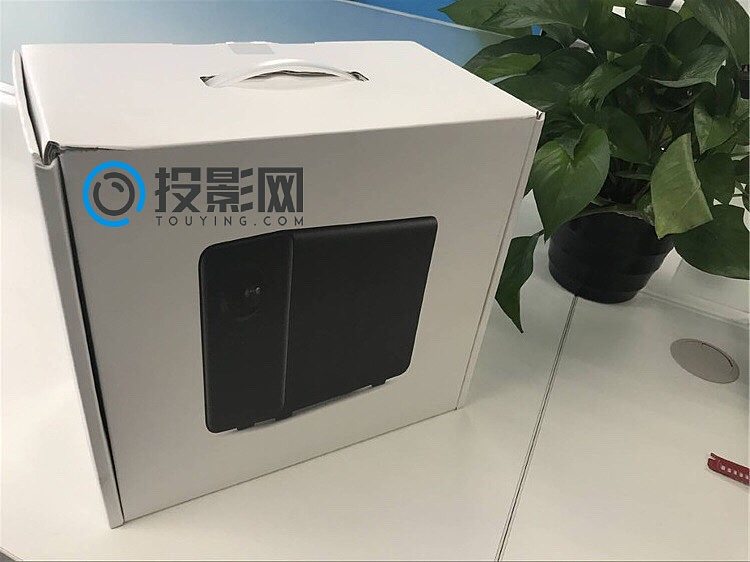

一、米家投影仪拆机前包装


包装延续小米一贯的风格,白色为主,搭配手提带,突出主体,简约而不简单。

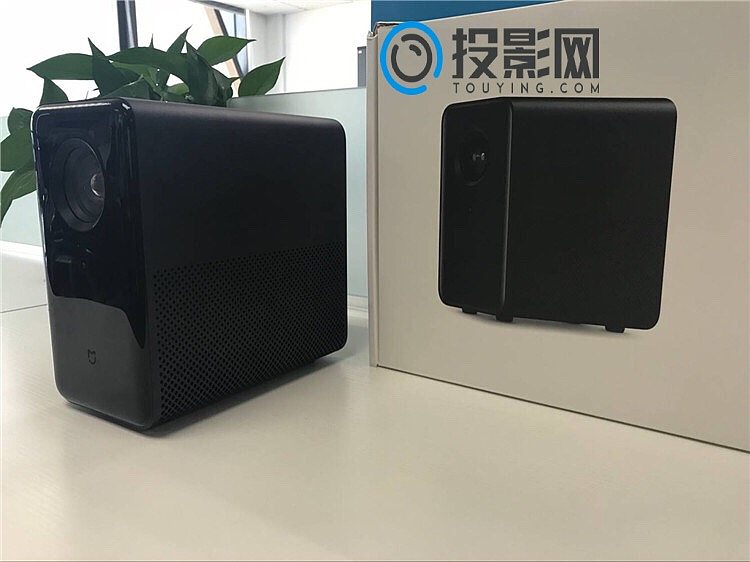

二、拆出机器,包装与整机展示


应该是处于成本优化考虑,包装内层采用了EPS白色保护泡沫,而米家投影仪机身为黑色的铝合金+PC材质,简约又有质感。三围尺寸是215×116×218mm,重3.4kg。

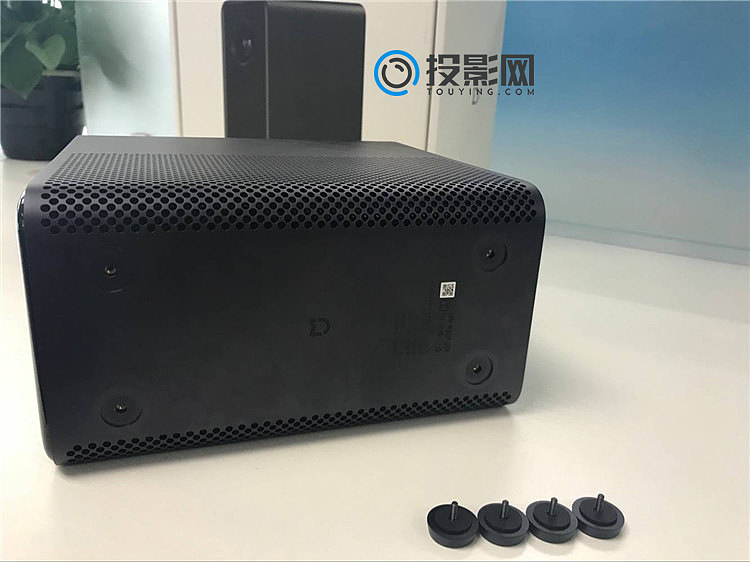

三、拆除脚钉


脚钉都有橡胶隔层,防止旋转刮伤外壳,由于脚钉直接固定到内层铜螺母,兼顾固定外壳功能,调节机器高度这一块牺牲比较大。

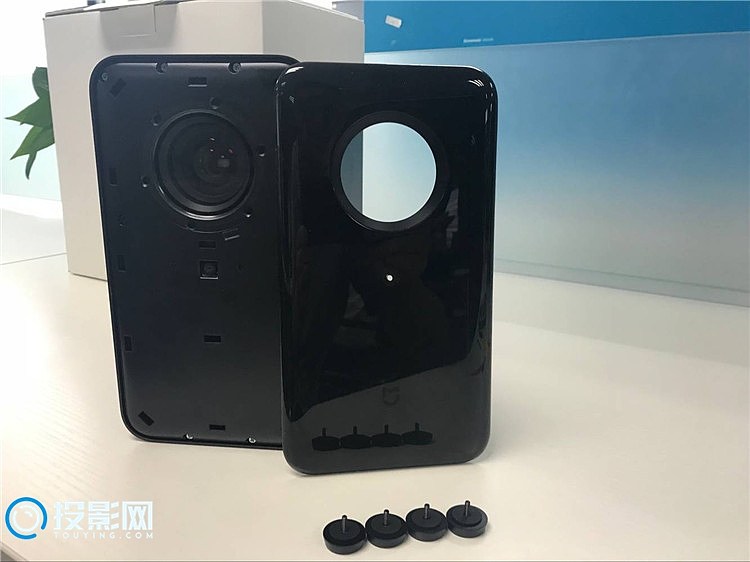

四、取下前装饰盖板,以及高光装饰前盖板


拆除前高光装饰盖板,卡扣排布较合理,间隙控制比较好。


高光装饰面板有质感,但美中不足的是易粘指纹。


五、拆卸前保护盖板



拆除前面两组盖板,内测结构十分紧凑,并且井井有条,不会给人凌乱的感觉。

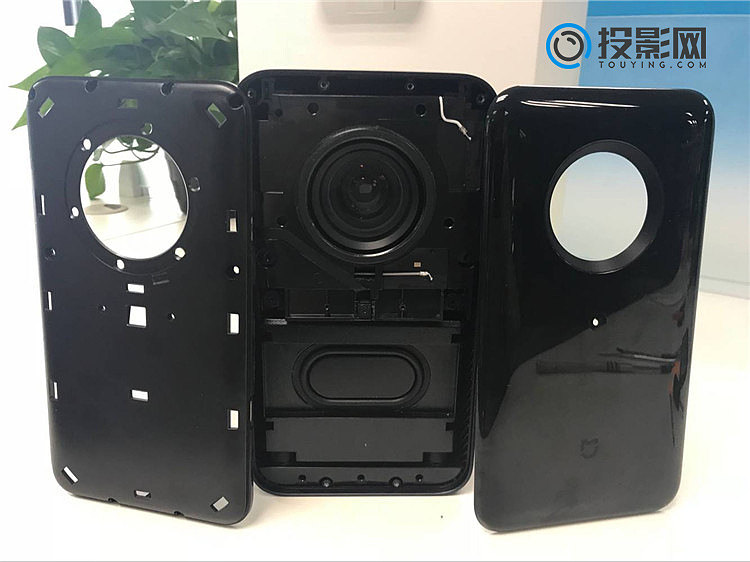

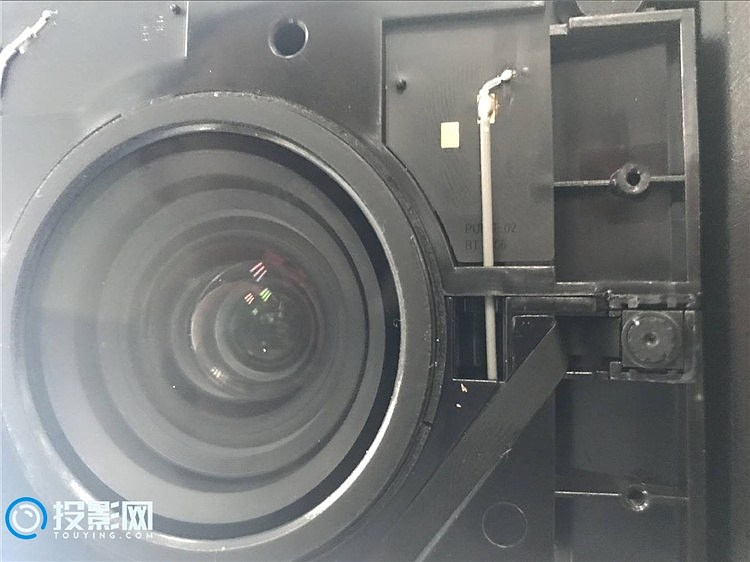

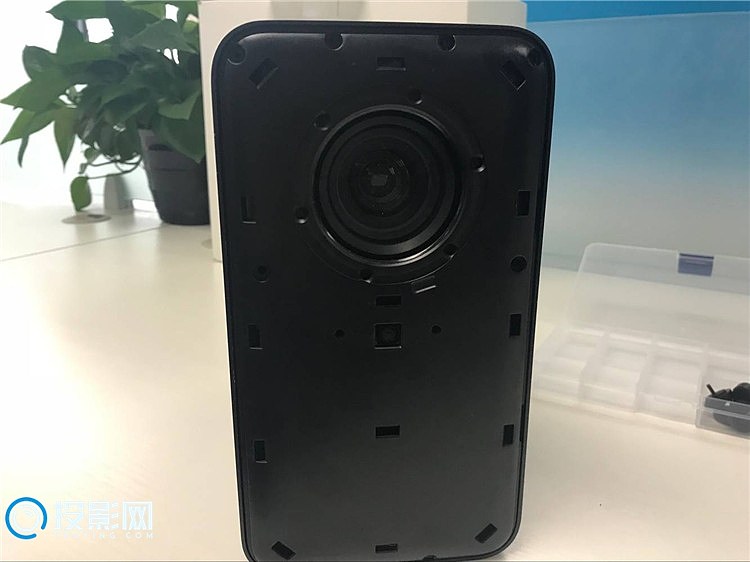

六、镜头处特写


镜头外侧封闭端,增加侧防震泡棉和前端防震泡棉,给镜头更好的保护。

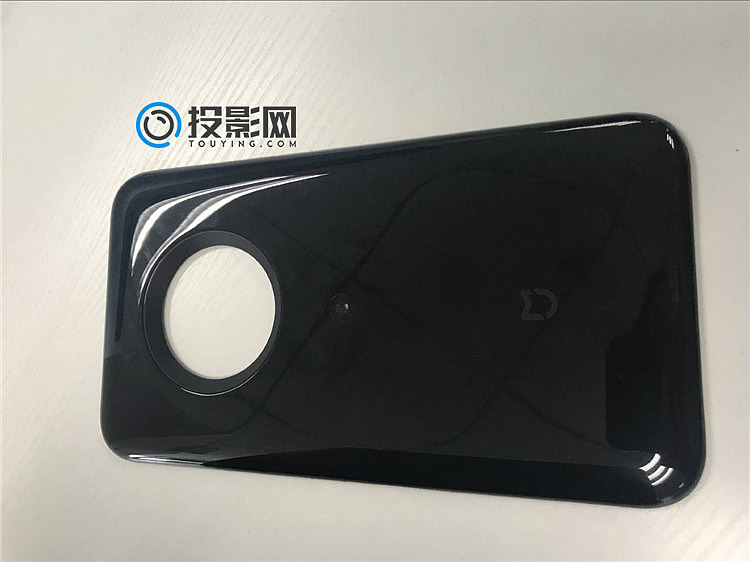

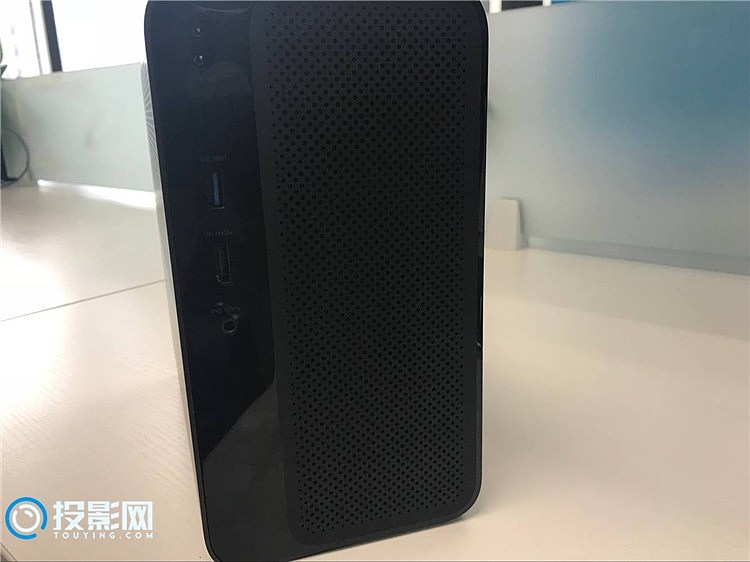

七、拆除后侧装饰盖板(拆除前后对比图)



后侧装饰盖板同样与前装饰盖板一样具有合理的卡扣布局,比较好的控制了周圈间隙,也增加了拆装难度。

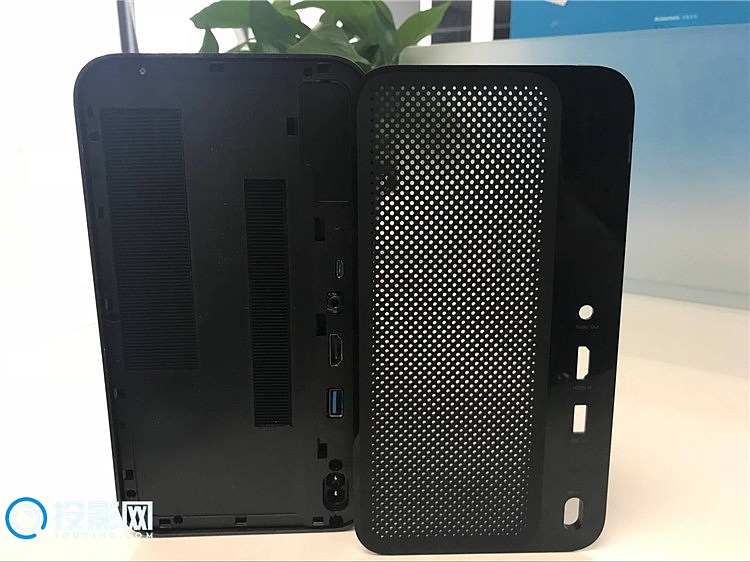

八、拆除后保护盖板

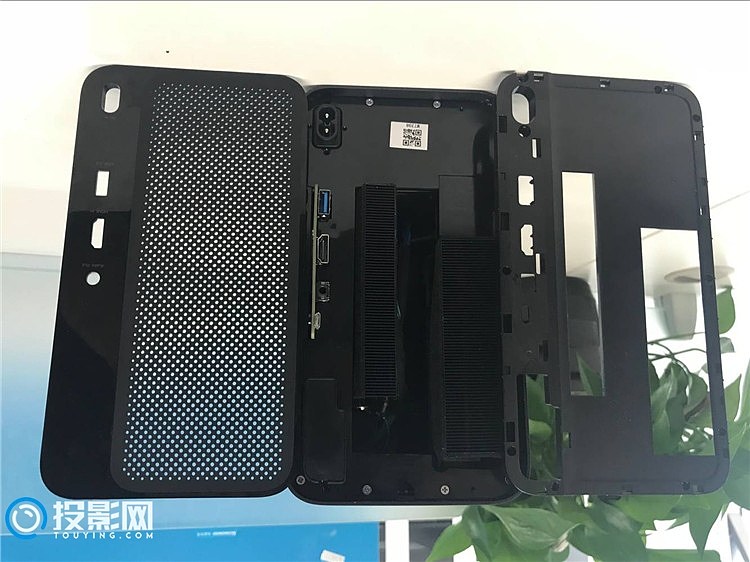

拆除后保护盖板,内部结构十分震撼,布局有条不紊,同时散热体系基本显露。

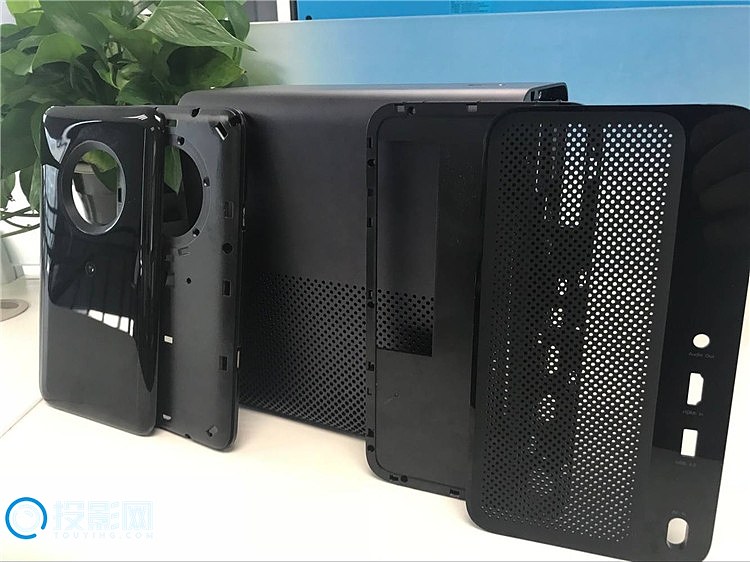

九、前后盖板全部拆除后展示图


从目前拆除外观件来看,产品外观工艺管控还是不错的。


十、拆卸顶部卡扣式按键

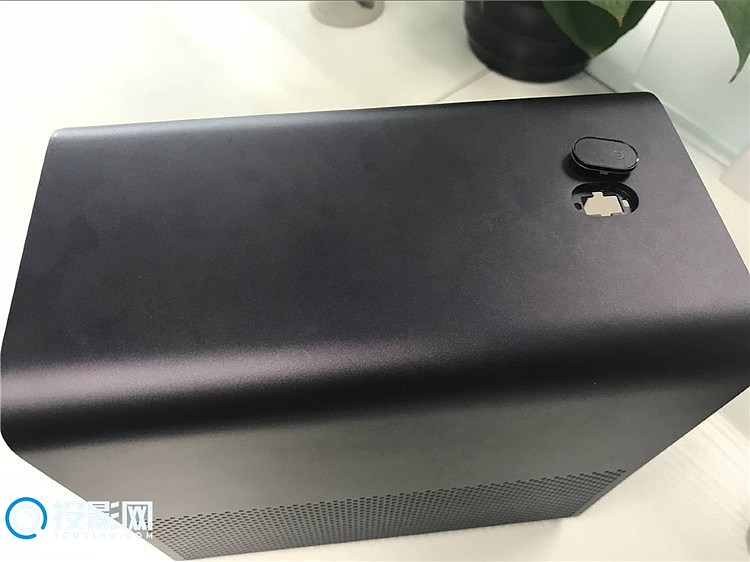

拆除顶部卡扣式按键遇到了点麻烦,由于盲拆这地方拆卸比较麻烦,很容易弄伤外壳,但是又是拆卸后面必须的步骤,是时候展现真正的技术了。


十一、拆卸金属框架


图示整个都是金属中框,其余部分为整机内部主体。

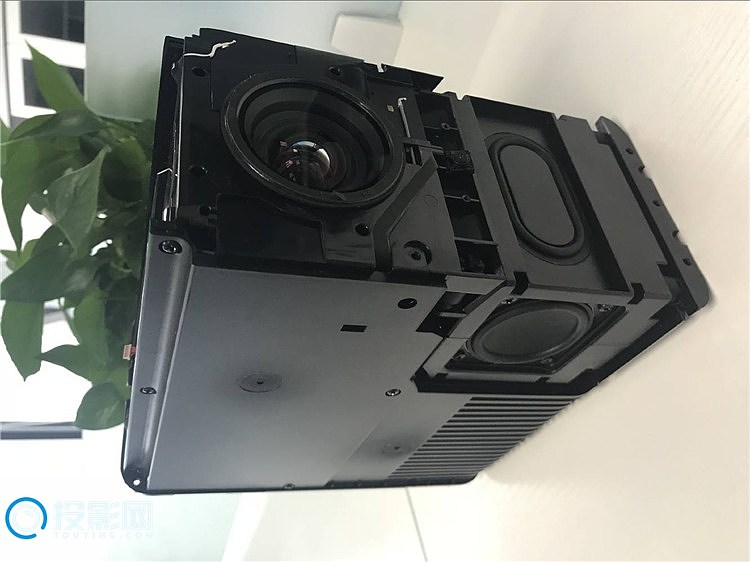

十二、内部主体展示


图示按键板为拆离状态。

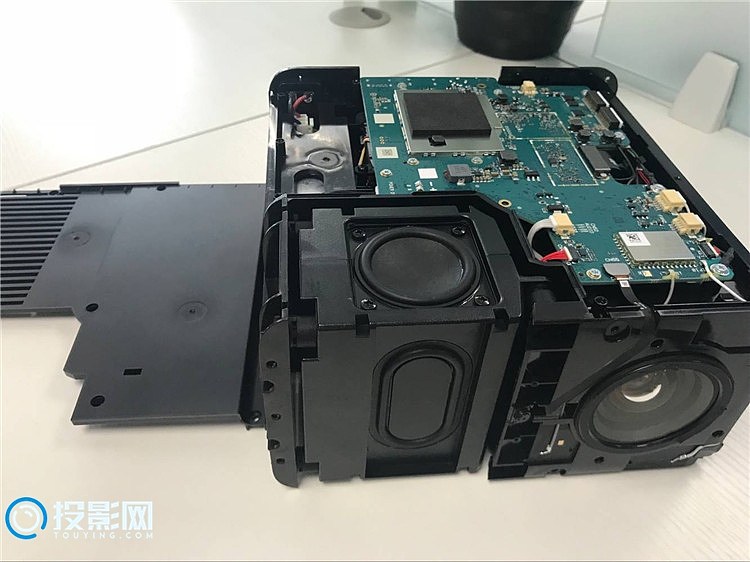

音腔整个悬空与机器之内,装配全部有橡胶脚垫防震,很大程度上减少了结构共振的概率。PCB板端上盖这一侧见到明显进风口。

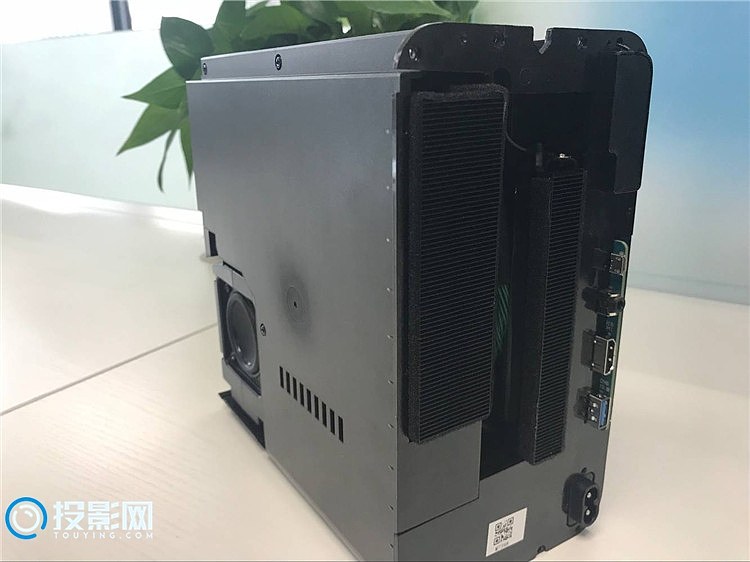

比较庞大的散热器,光机端上盖侧面见到少量进风口。


十三、拆离PCB板端上盖

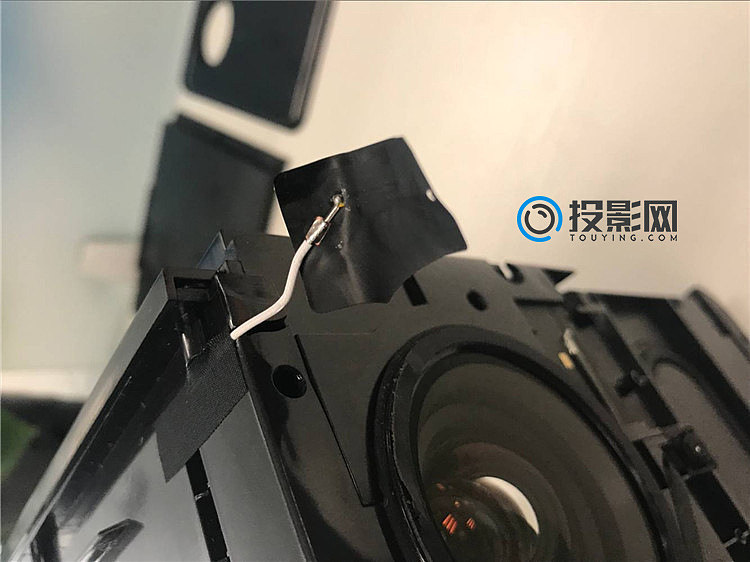

十四、天线特写


此处给天线个特写,因为天线上都有做定位小孔,机器内的各种连接线,都有对应的定位槽,细节把握很到位,小编毫不吝啬的给个大大的赞!

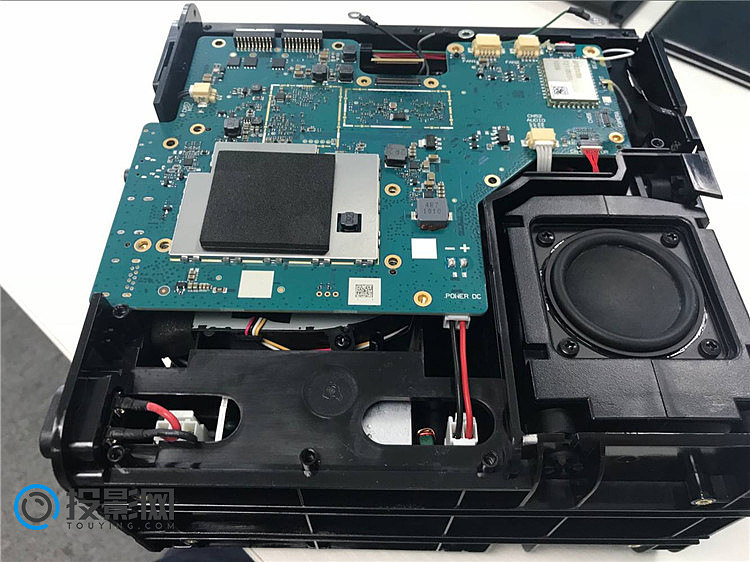

十五、PCB板版面特写


版面比较工整,线材排布也比较整洁,多组接地线接头,对应ESD,小编通过3C证书查询到为长虹代工,有大厂风范!

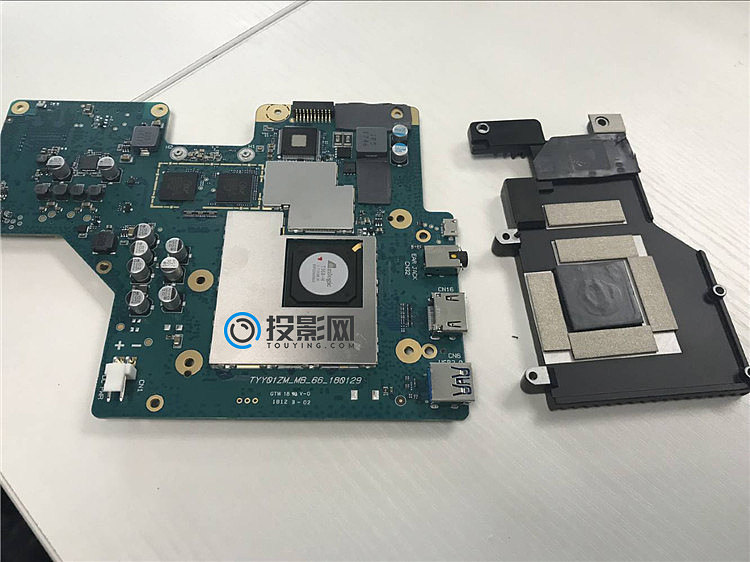

十六、拆离PCB,以及PCB板端散热器


拆离板端散热器,可以发现PCB正反面使用了多个屏蔽罩来防干扰。

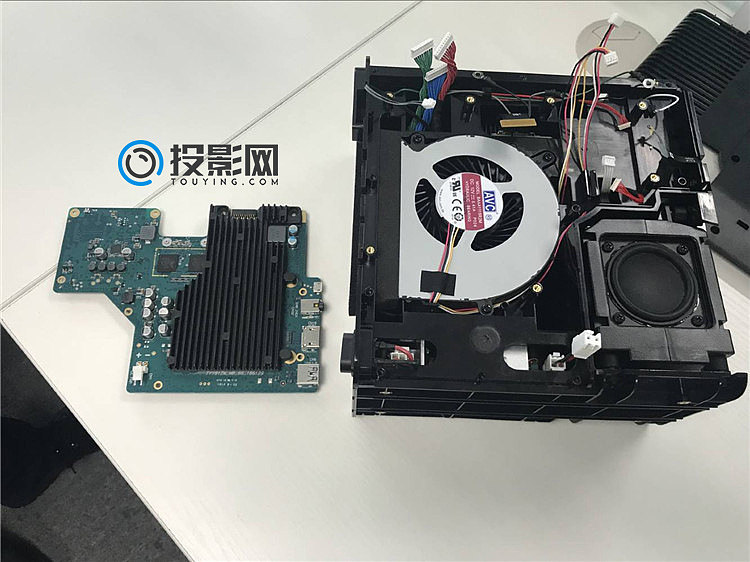

拆离PCB板,能看到一只AVC-110*15大尺寸风扇,以及覆盖了半块PCB的板端散热器。

重点来了:

十七、拆离PCB板侧散热风扇


拆除PCB端散热风扇,其尺寸型号为:AVC-110*15。


十八、拆除光机侧盖板


拆除光机侧盖板,可以看到电源板,光机散热器,以及光机端散热风扇。


十九、拆离音腔,以及音腔特写


由于音腔是悬空结构,拆完螺钉,直接取下来了。


线材没有使用吸音棉包裹,可以看到音腔配套的橡胶脚垫包裹的螺丝柱,稍显不专业。


二十、拆除光机侧盖板


拆除光机端风扇,尺寸型号:AVC-110*25。


整机两只风扇示意图(均为大尺寸风扇,实测工作中噪声控制较好,成本不菲),虽然散热器和风扇成本不低,但整机散热方面,由于对流欠佳,有点费力不讨好的感觉。


二十一、剩余结构框架示意图,以及散热器处ESD方案特写


剩余框架结构一目了然,可以看到光机+散热器组件,电源板,主支架。


可以看到散热器fin片上有单独导出地线对应ESD。


二十二、拆离电源板


电源板并没有做硬固定,压合在腔体内部,电源功率未知。


二十三、光机局部结构特写


图示光机固定位置,都是弹簧垫圈螺钉,防震,防脱。


二十四、拆卸部品展示


拆离到光机与主支架为止,由于内部结构都能了解,所以楼主我并未做进一步拆离。



总结:句句都是精髓

内部工艺、细节都做得比较到位,版面工整、线材布置整洁,用料也很足,有大厂的风范。

不过也是有不足的地方,稍显不够专业,比如音腔配套部位线材没有使用吸音棉包裹;散热风扇虽然很下本,但由于对流欠佳,有点费力不讨好的感觉;

主观感受:

3999元这个价格,对标极米的H1S、H2等竞品,根据楼主的拆机经验(拆H1S)在工艺和材料上米家要强一些,不过在某些细节上专业程度没有极米做得极致。

一句话:

论材料与工艺 米家投影仪强。论内部排布专业程度极米强。
