首发:极米无屏电视H1S拆机 看看内部做工到底如何!

去年极米最具人气的两款产品极米Z4 Air和极米H1S今年电商节又要降价了,肯定有不少小伙伴犹豫要不要入手。尤其H1S是2016年明星款H1的升级版,现在升级又降价了,吸引力可想而知。极米无屏电视H1S号称极米型号中最难拆解的系列,今天楼主做了个详细的极米无屏电视H1S拆机评测,和大家一起看看这款投影里面到底有什么“玄机”?内部做工到底如何! 投影网独家首发!投影网独家首发!投影网独家首发!


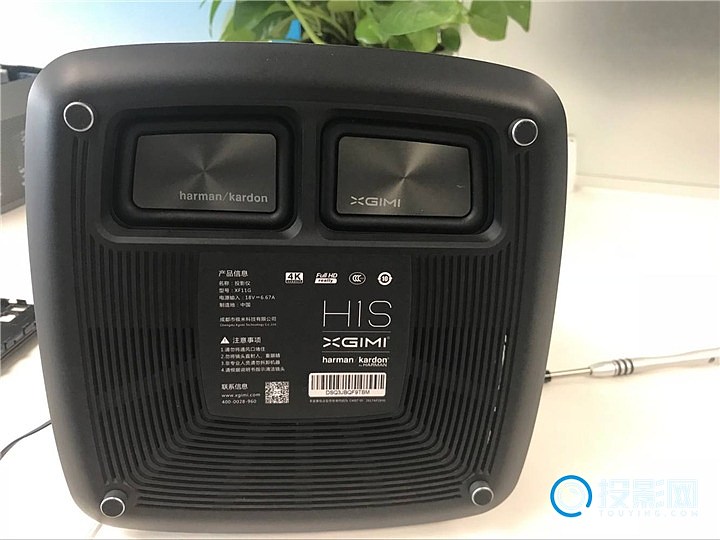

1、拆除顶盖:

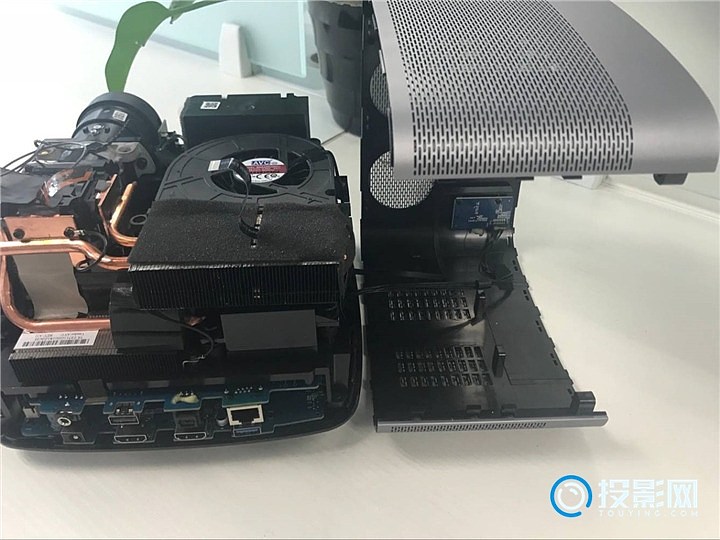

首先打开顶盖,极米无屏电视H1S的顶盖没有螺丝位,采用的是全卡扣结构。

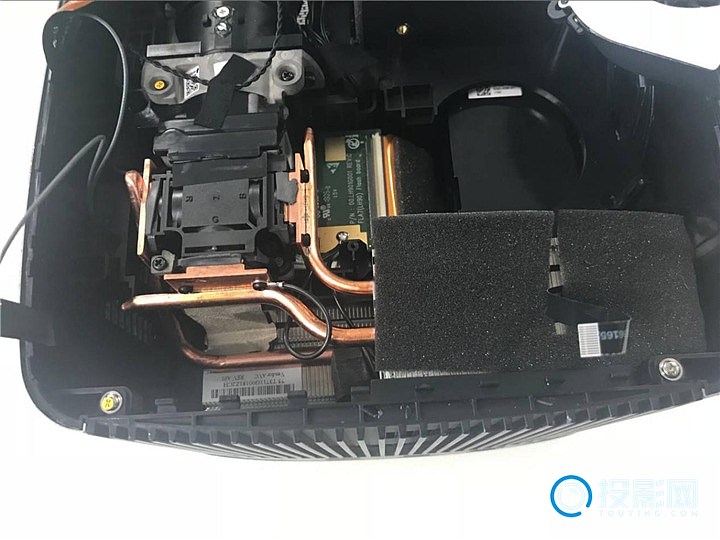

里面的组件布局比较紧凑,同时井井有条。

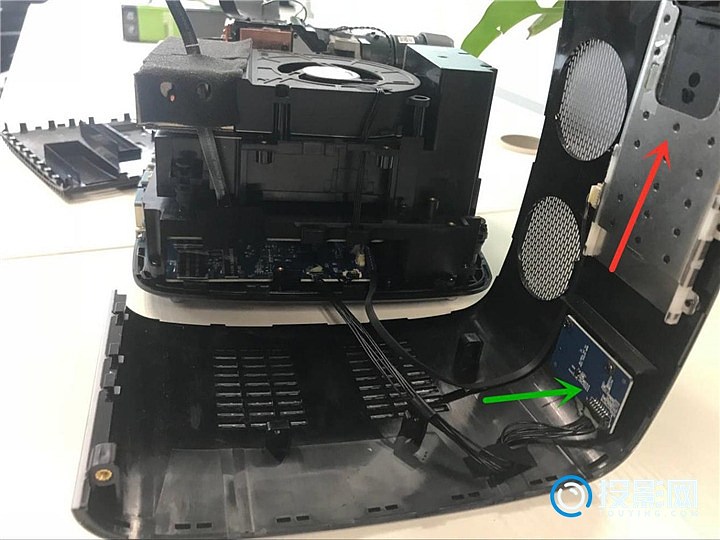

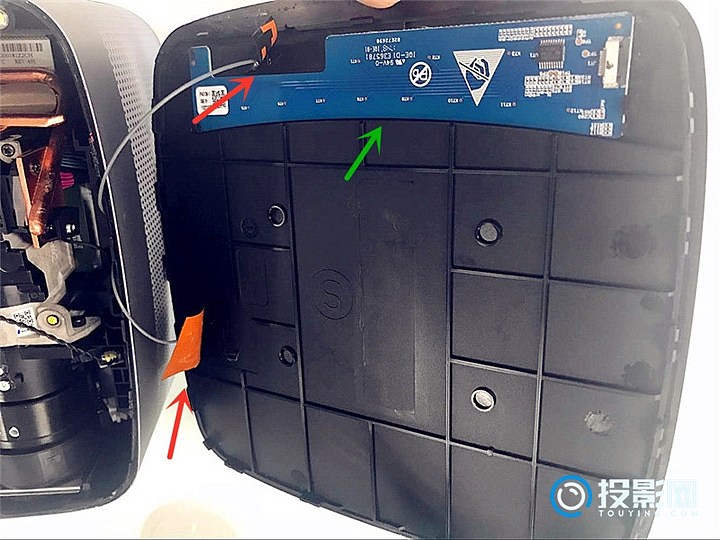

揭开的顶盖处,红色箭头所标注的是从顶盖拆离的两根wifi天线,而绿色箭头所指向的蓝色区域就是极米H1S的触控按键板。



2、拆后盖:

接着拆开后盖,后盖有两颗螺丝钉固定,螺丝钉上还贴了防拆的贴纸。

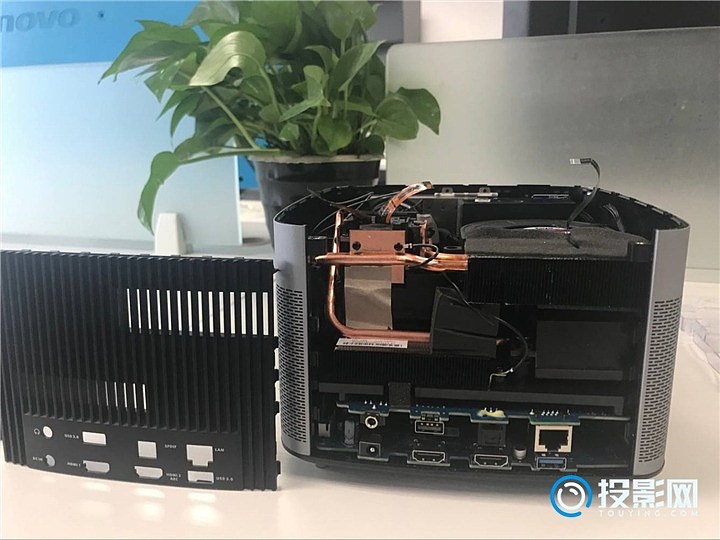

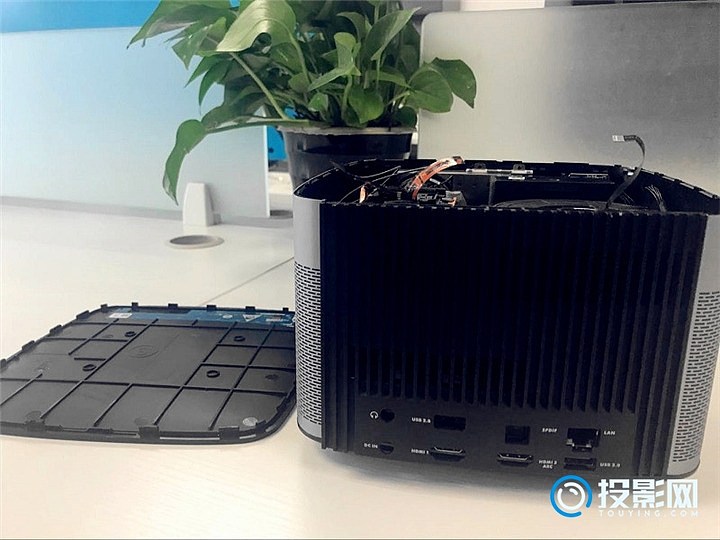

打开后盖,里面的内部结构初现轮廓,包括明显的铜管散热器,以及机身后面的USB、HDMI、耳机、电源等接口,比较齐全了。



3、拆中框:

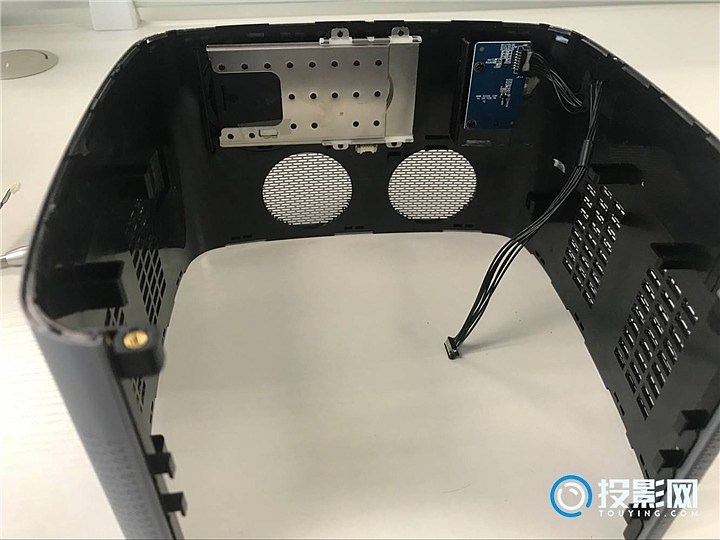

然后松开两侧的六颗螺丝后,扣开底部衔接的卡扣,取出整个半包围中框。中框,主要在投影前方的那一面上有不少看点,包括镜头处的镜头门(红色箭头指向),以及霍尔开关感应磁铁(黄色箭头指向),我们都知道极米H1S有一种开机方式是划开镜头门,这个感应磁铁就是起这个作用。
绿色箭头处指向的是集合光线感应器以及一块LED的小板。





整个中框外侧采用铝合金网装饰,提升金属质感,并与ABS塑胶壳体做插槽固定。



4、内部结构:

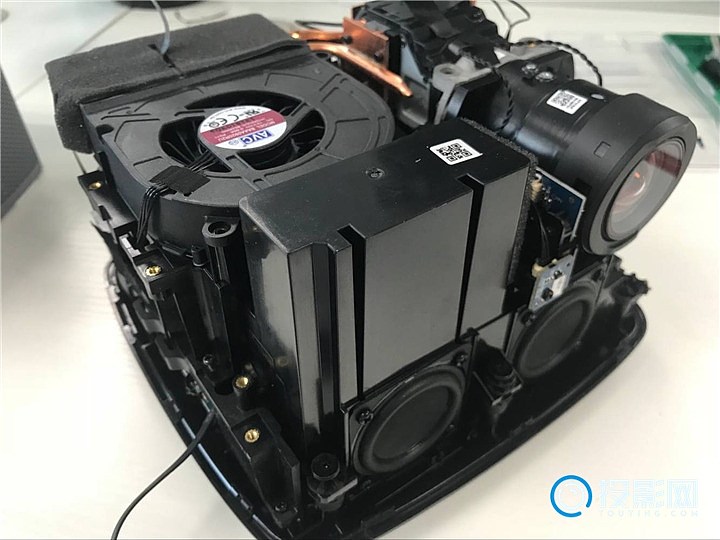

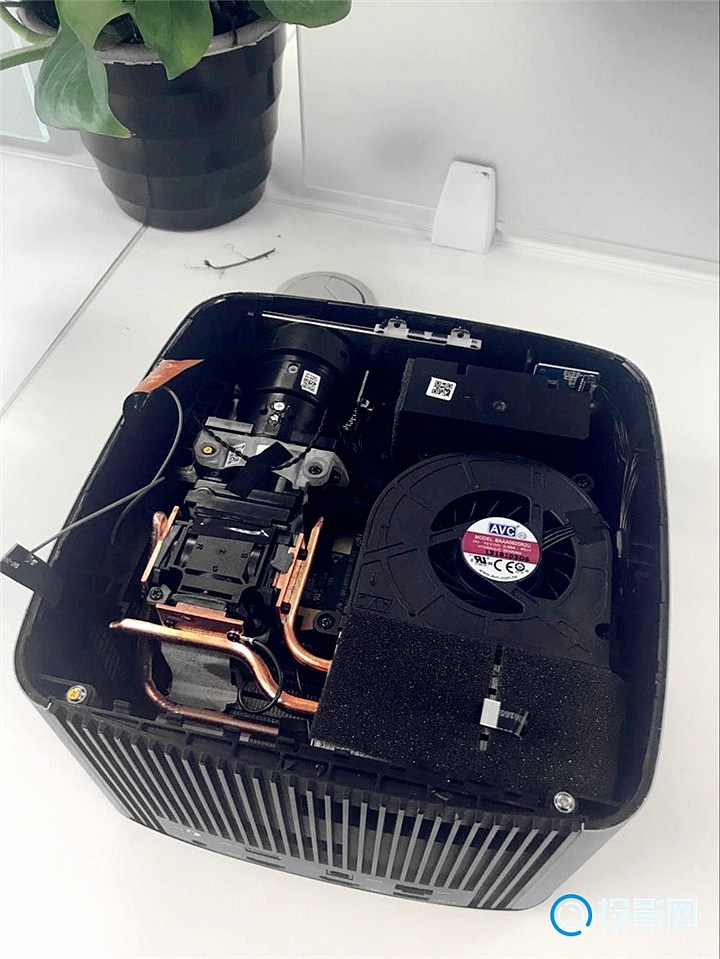

外围的框全部拿掉后,HIS方正的核心部分就露了出来,内部大致分为上下两部分,上面主要有光路系统,双风扇其中之一,以及一些散热装置,而下部分我们能看到的就是极米搭载的所谓的千元级音响,以及背后的接口等等。如果有小伙伴看到过极米Z5的拆机图,就会发现,极米H1S的音响确实要比Z5的大,基本占了下面的一层空间。






5、散热器:

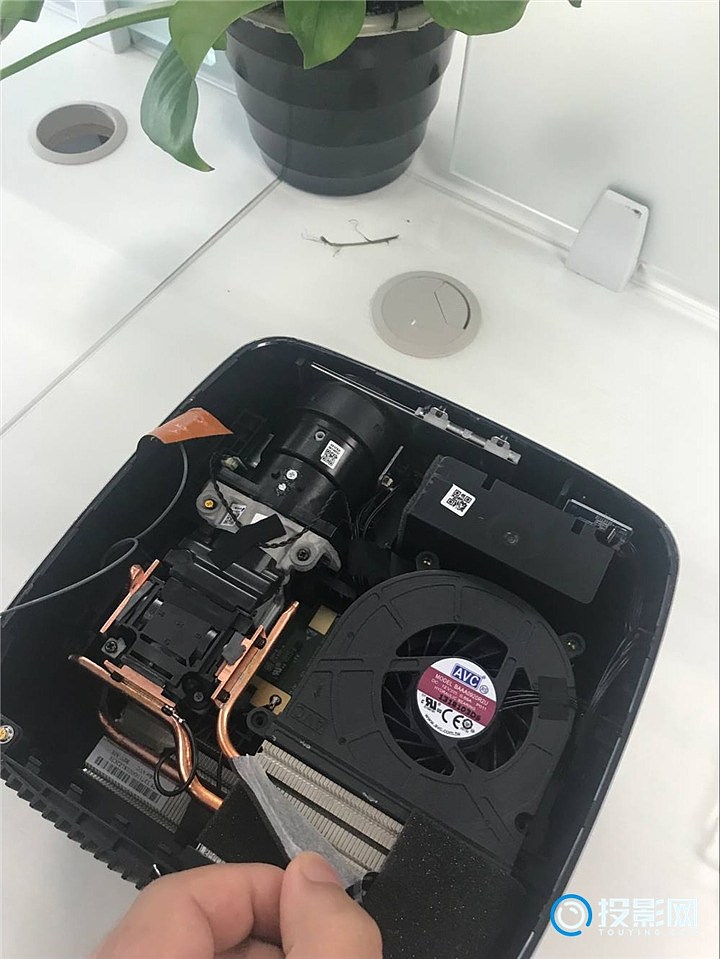

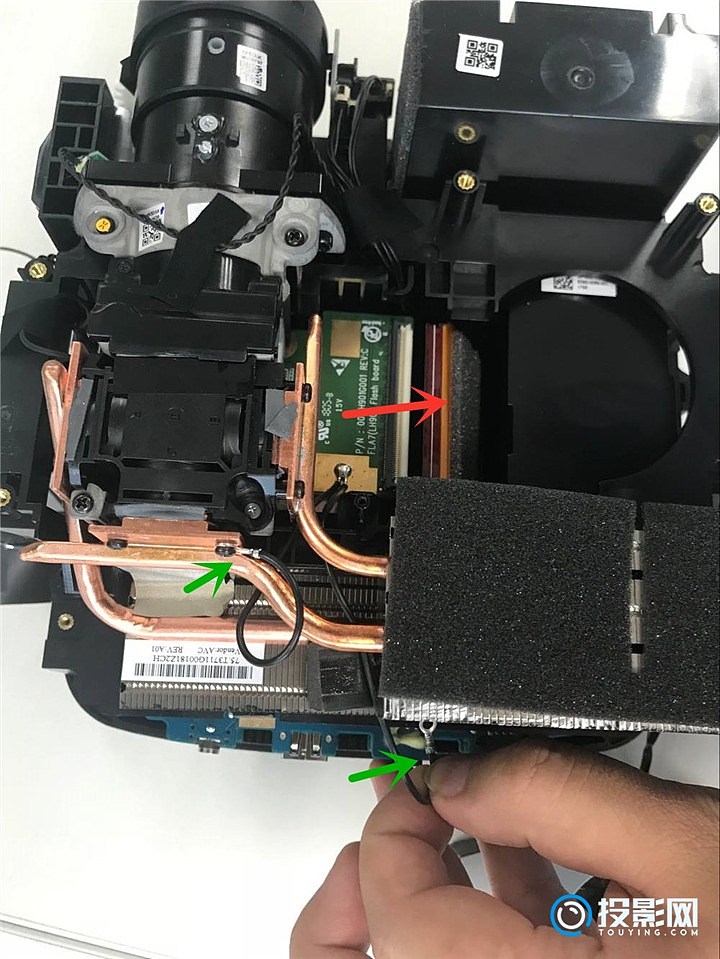

在细说这些部件之前,我们先看看一些细节的地方H1S是怎么处理的。红色箭头处图示FPC排线有泡棉包裹着,泡棉结构内层是导电布:兼具有防震、防压以及抗干扰的作用。绿色箭头处的散热器多处采用导地处理,防止天气干燥时产生静电损坏了光机。




6、红灯处温感:

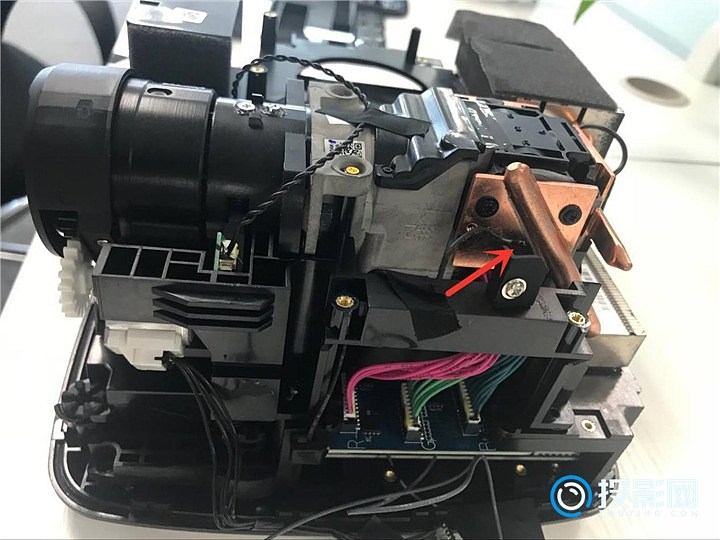

箭头所指的是投影的红灯温感sensor,当投影内部温度异常上升至阈值,温感将会出现自动断电,保护投影。这里的温感靠外侧的橡胶垫压合到了红灯base上。



7、拆解上侧主支架:

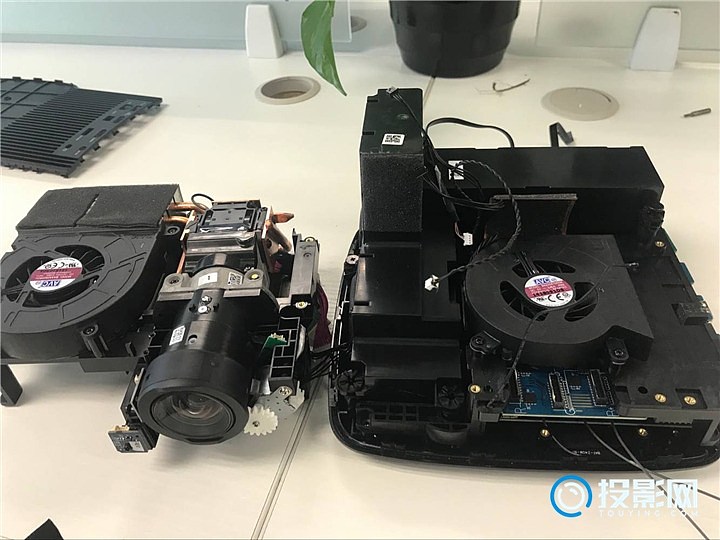

极米H1S采用双风扇散热系统和静音设计,松开上下主支架的四颗螺丝钉,进行主支架与散热体分离,就能清晰看到极米H1S是由9020+8015两颗AVC风扇组成的散热主体。


分离的上侧主支架主要是光机的配套机构,也是投影仪的关键部分。这里有光机主体、光机散热器、9020风扇,上侧主支架以及自动对焦马达。极米H1S搭载的高透光镀膜玻璃镜头,具有0.47″TRP+RGBLED显示技术,能达到1100ANSI流明,分辨率达到1080P。较前一代升级之一就有自动对焦的功能,主要也是靠这里来实现。



8、剩余主体:

剩余的主体部分就包括了一对音腔主体,下侧的主支架组件以及底盖组件。



9、音箱拆解:

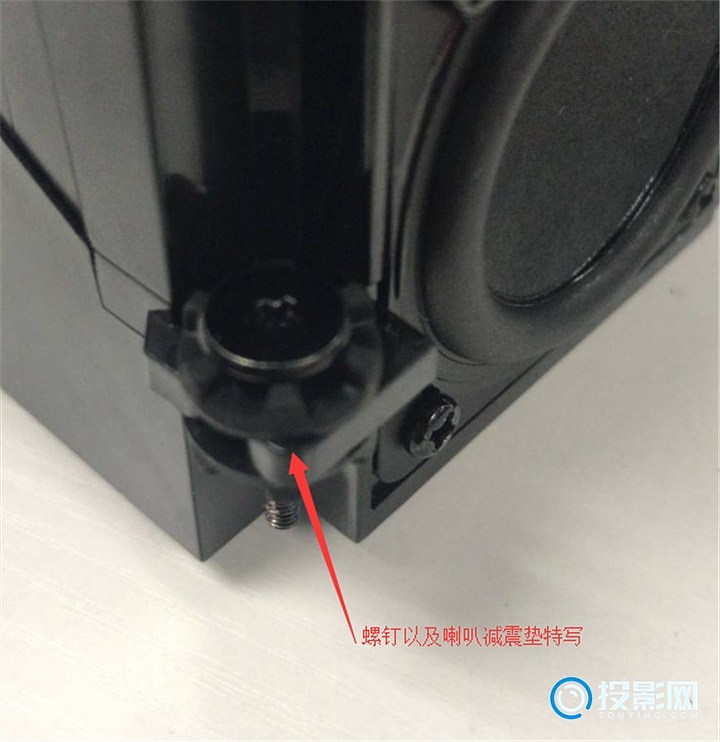

松开音腔上的大头螺丝钉,先将音腔拆分开来。固定音腔处使用了叠加减震垫,以及压合面足够大的大头螺丝钉,达到防震稳定的作用。

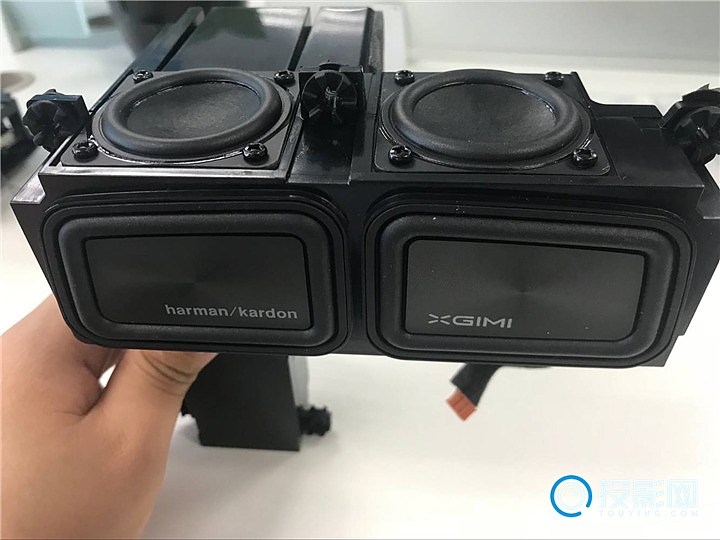

下图就是极米号称的千元级别的音响全貌,45mm喇叭单元,由Harman/kardon定制的低音单元,宣传是具有豪车级别的音质享受。



10、下侧主支架拆解:

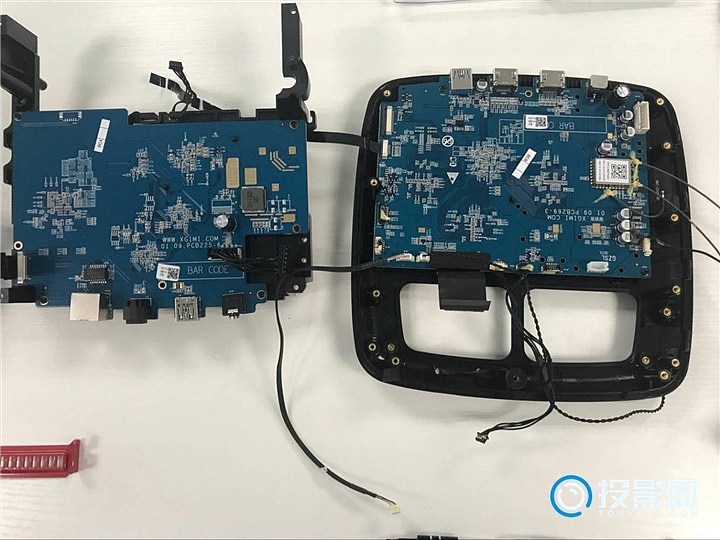

拆完上部,接着拆下侧主支架。松开五颗螺丝钉,将下侧主支架与底壳分离,左侧的主支架上是驱动板,而右侧的底壳组件上的是安卓板,两块板分别对应了两排接口。

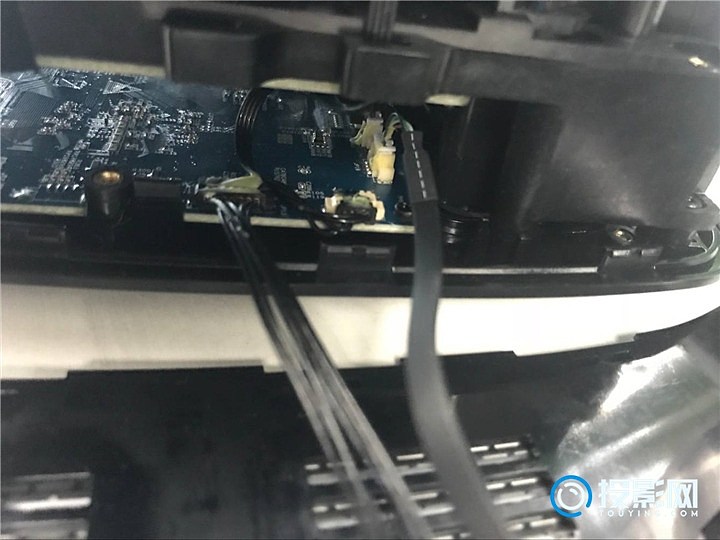

线材连接处全部用点胶固定,防止脱落,也防止拆解。

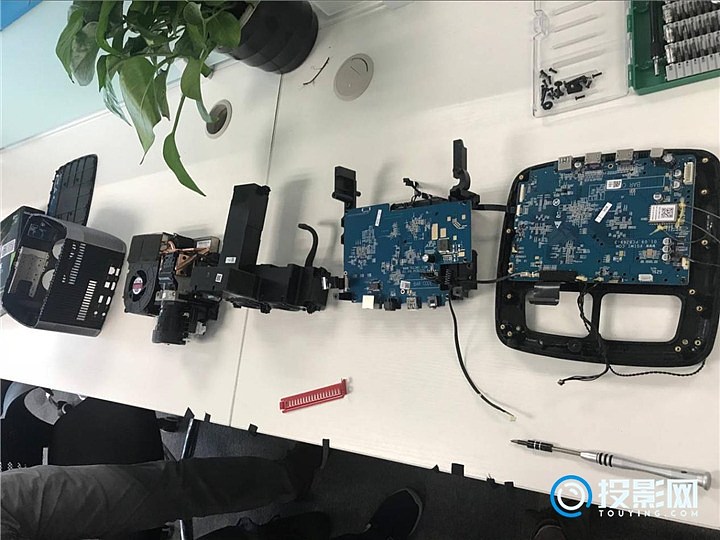

最后例行奉上拆机的全家福。


小结:

总的来说,极米H1S的内部组件模块还是比较清晰的,虽然与一般的扁平化构造多了一层,不过增大的音腔确实能给用户带来更好的音质体验。投影也在细节方面防震、防脱等方面做了不错的处理。当然也不是没有缺点,极米H1S的内部结构做工品质上看上去中规中矩,线材分布零散化,拆卸起来需要十分小心(同时也能体现在生产端会比较繁琐),音腔固定六个螺丝位只固定了五个,不知道是生产品控问题还是音腔调试需求。

结语:拆完了,我装不回去了,怎么办?看来是要报废了
