三洋投影机画质被损拆机清洁分享

投影仪拆机 · 发表在投影仪拆机 2020-1-19 15:09

机型：PLC-WL2500超短焦投影机

问题：三洋投影机，吊装在天花板上，经历火灾后，画质受损，拆机清洁分享。

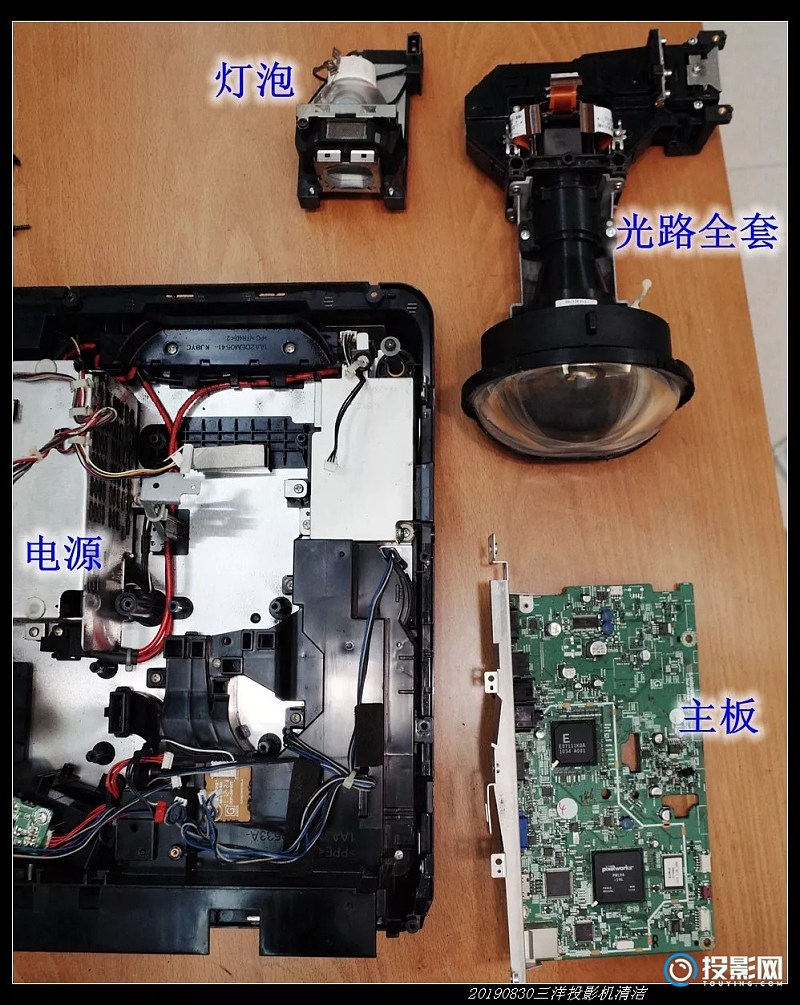

如图，拆机很简单，拆机清洁完之后所有部件合照。

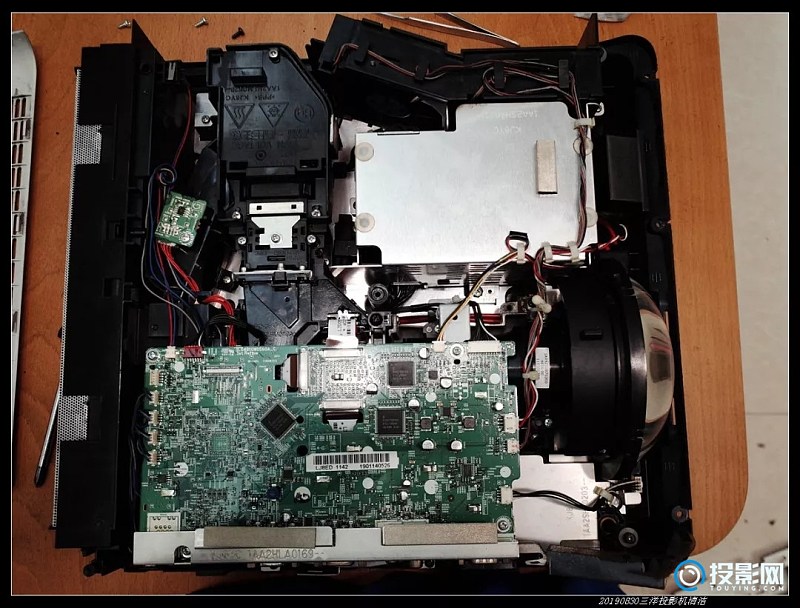

如下图，三洋投影机内部应火灾布满黑灰。

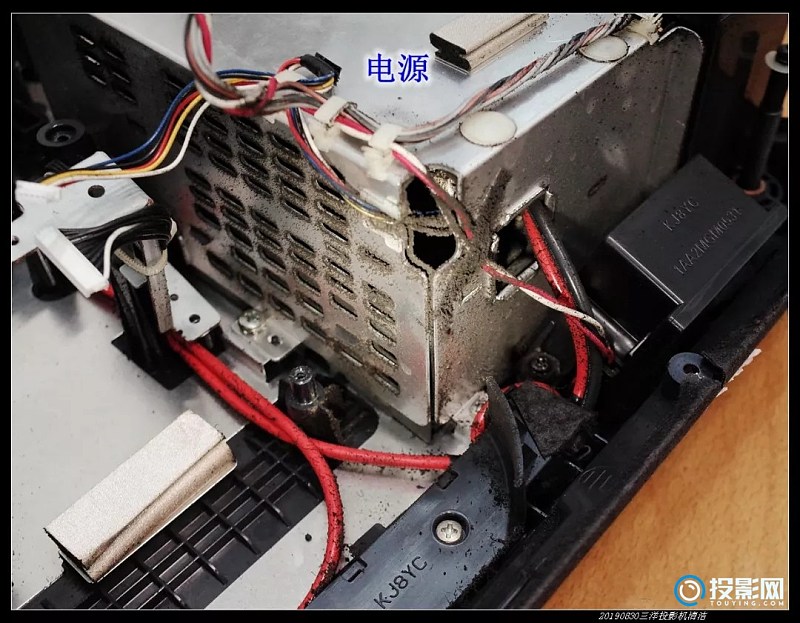

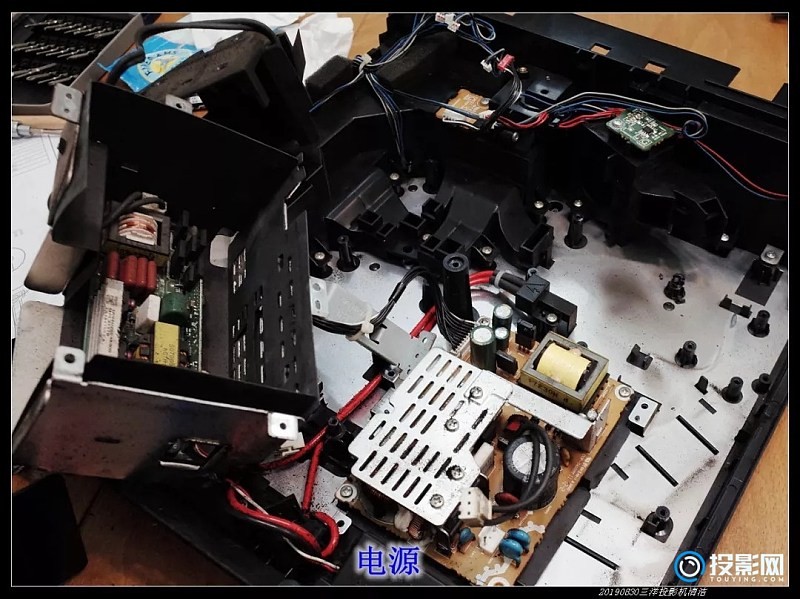

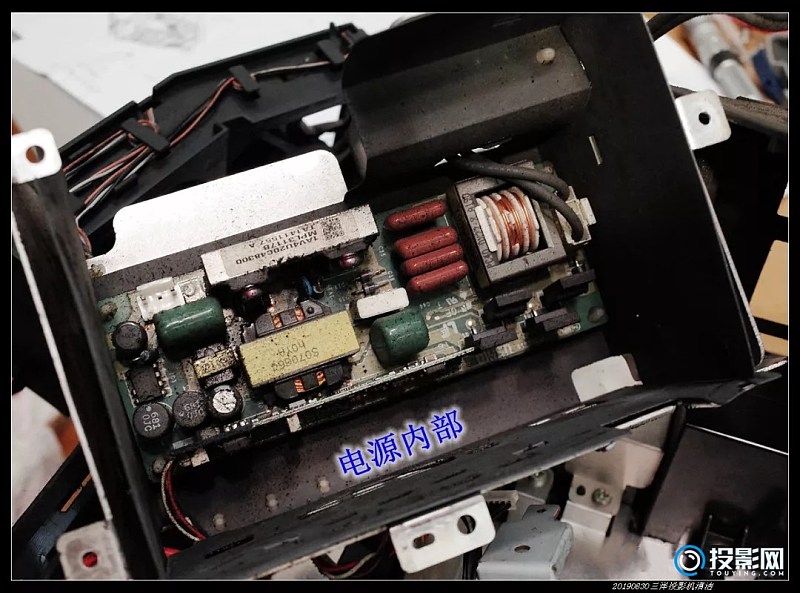

拆机看内部，三洋投影机，电源做工扎实，用料十足。

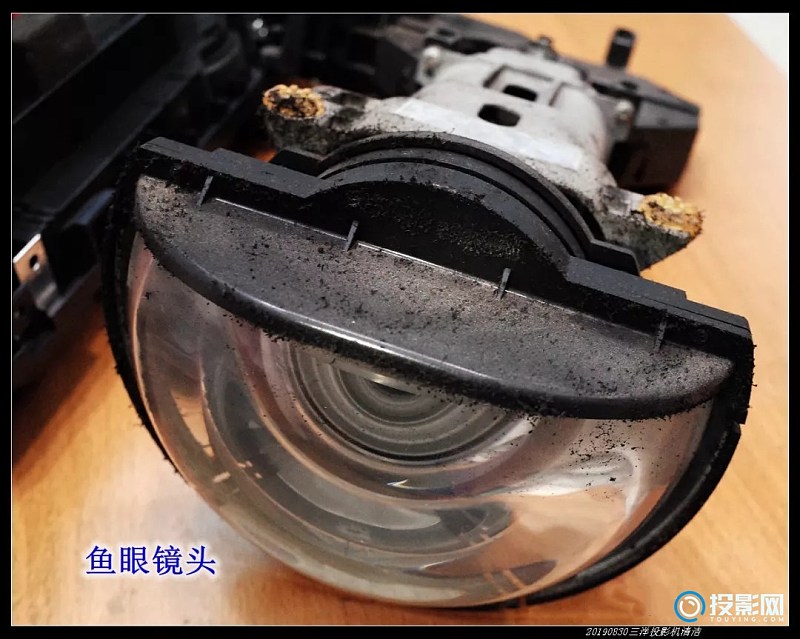

如上图，最不能忍受的是光路上的灰尘。

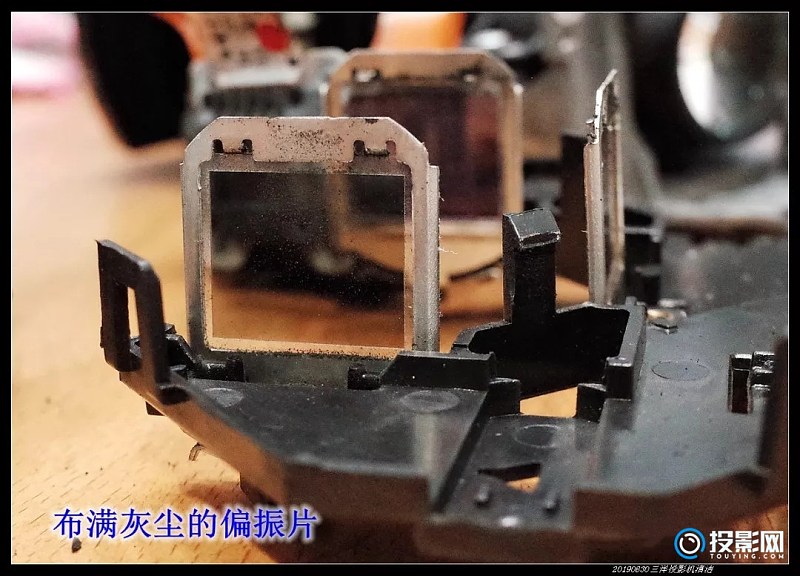

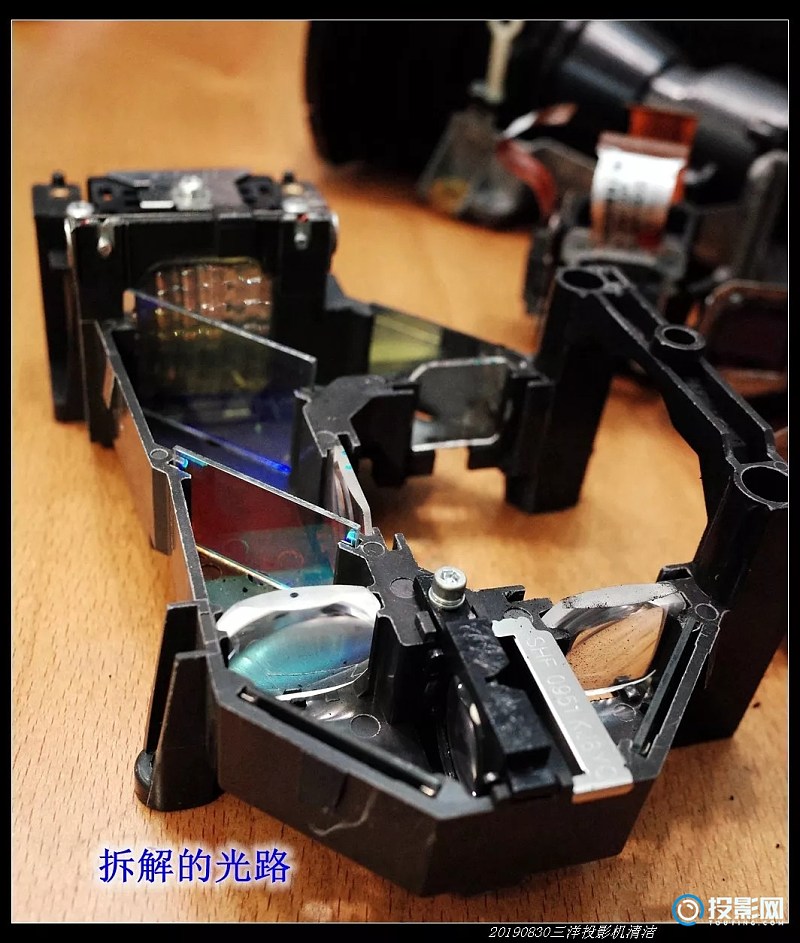

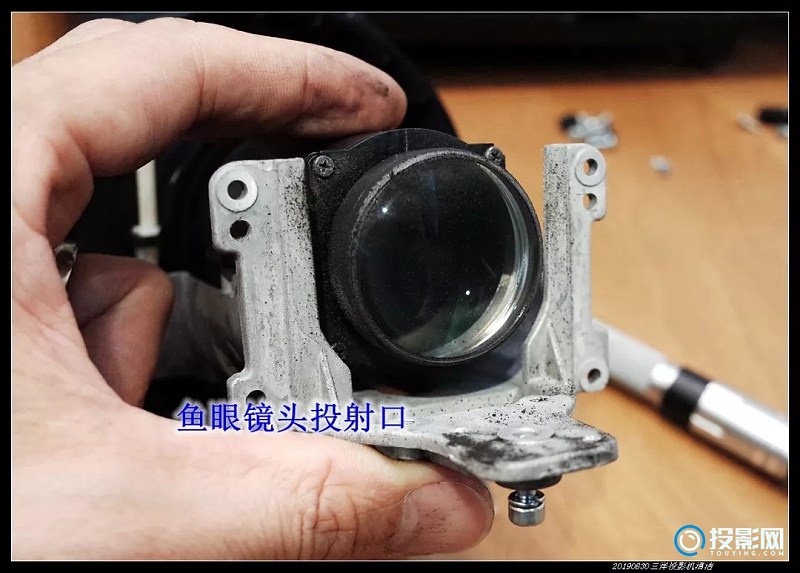

如下图，投影机光路上全部的透光元件均未能幸免。

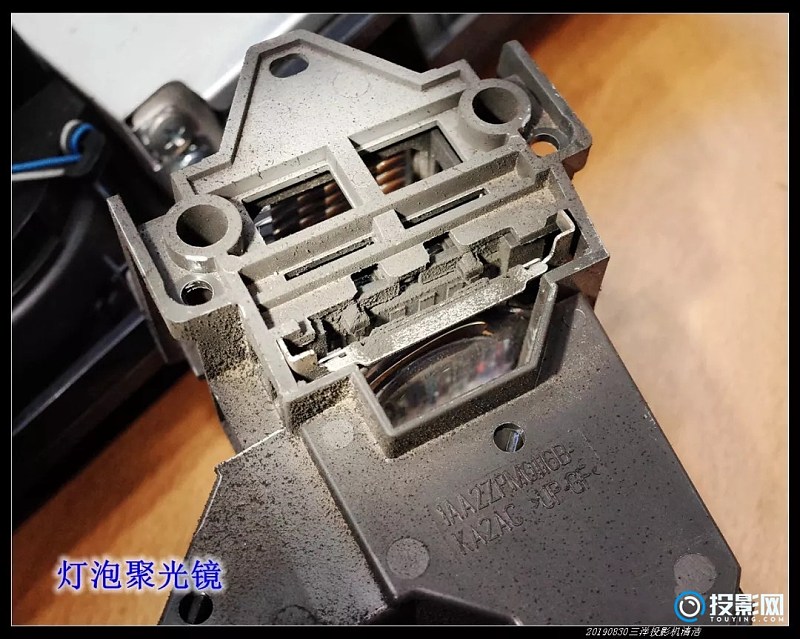

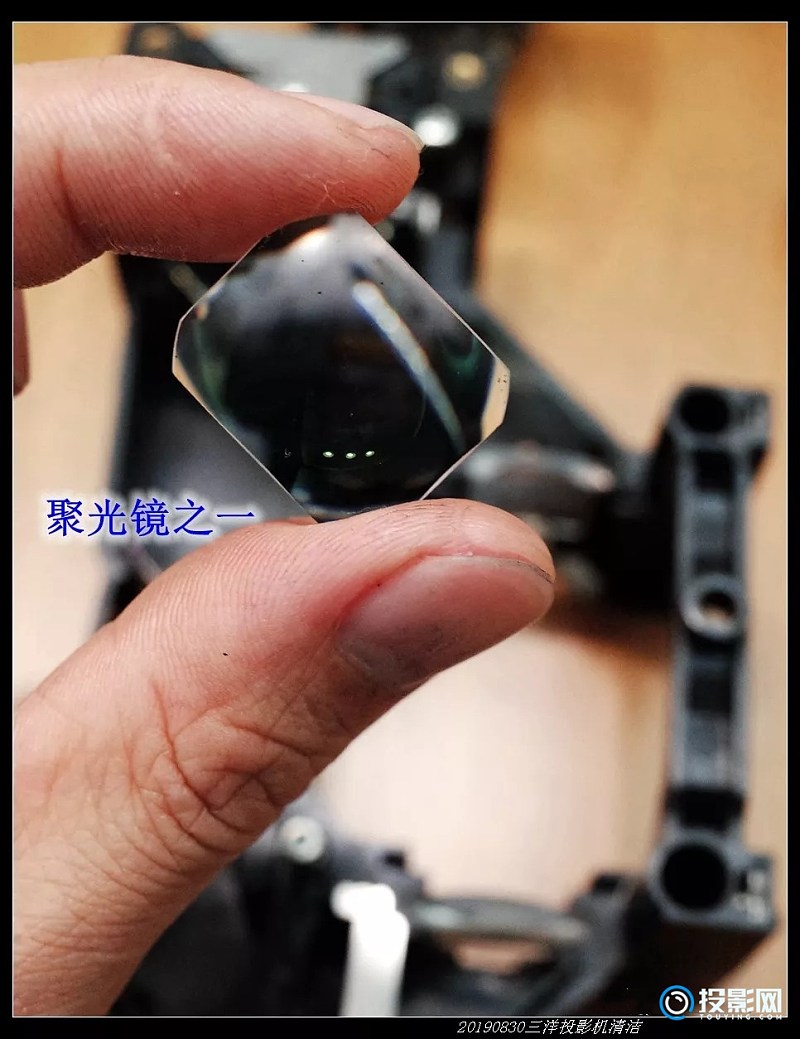

以上光路器件，均可以取出，逐个清洁。但需要注意的是，聚光镜有方向性，镜片上有标记，需要按原位装回。

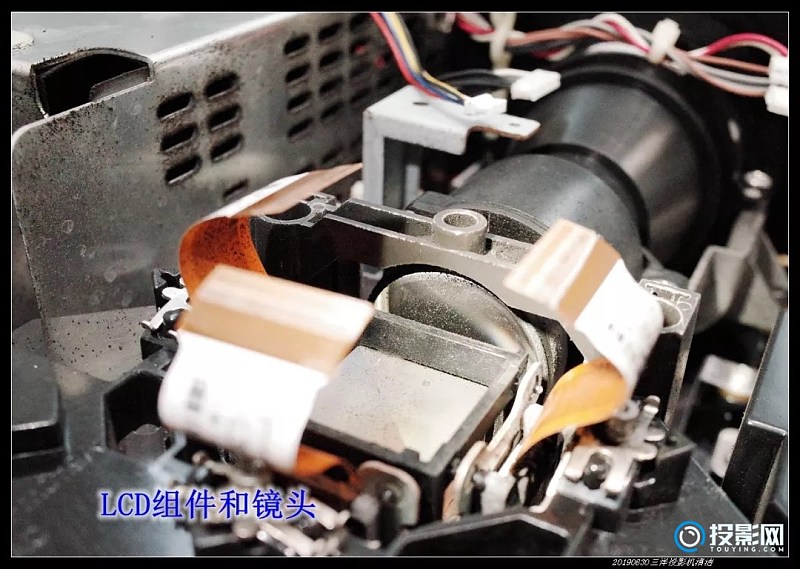

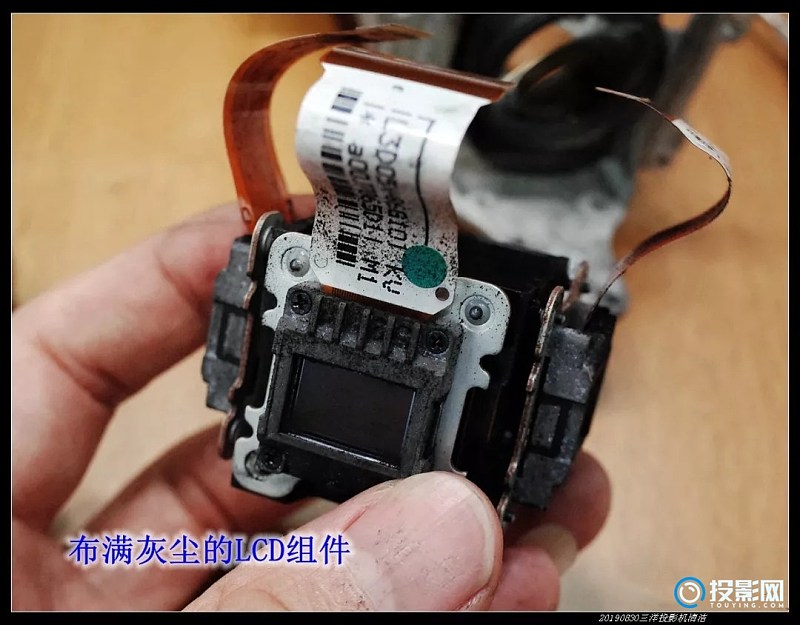

整个清洁的难点在于LCD组件，如下图所示。

LCD组件是光电转换器件，RGB红绿蓝三个颜色的LCD是投影机的核心部件。

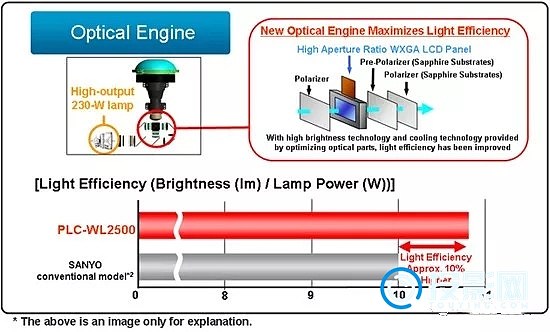

此三洋投影机的光路简介，所谓“投影”，正是把灯泡的强光照射在这三块LCD上，汇聚之后，从镜头射到屏幕。

现在开始LCD组件的清洁。作为LCD投影机，其LCD组件千万不能拆解，一旦拆开，除非返厂，否则将无法恢复！

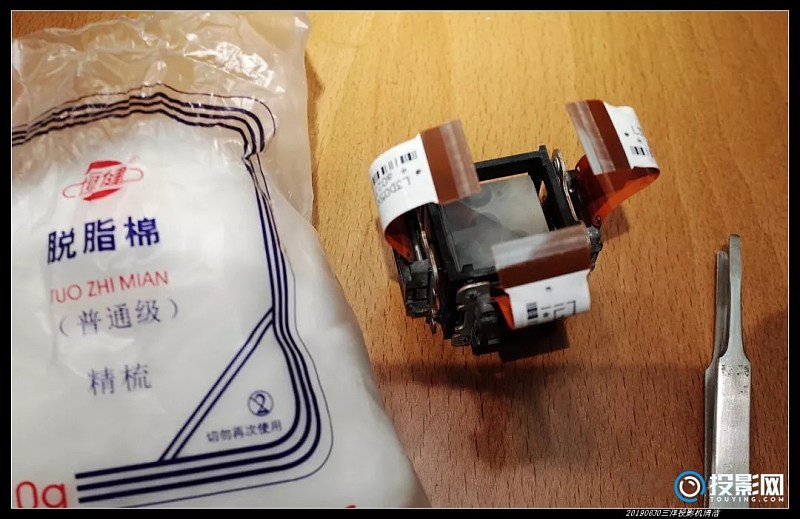

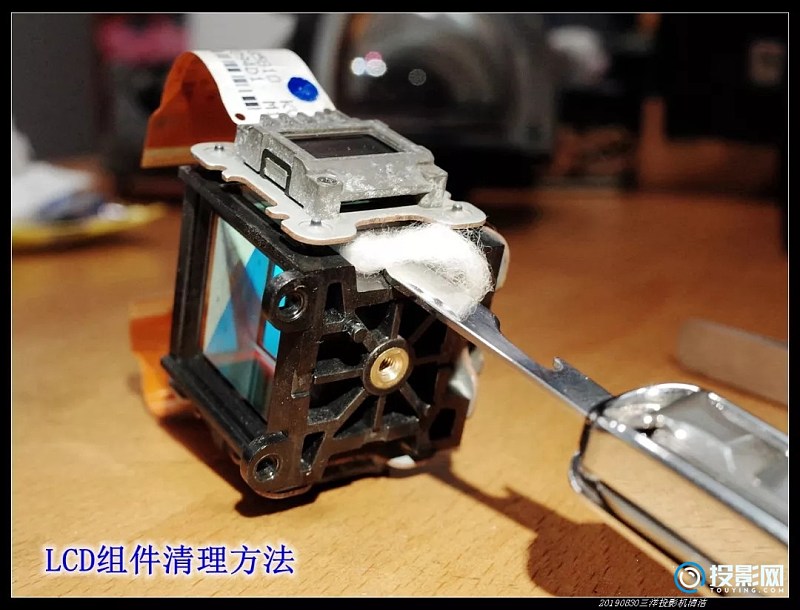

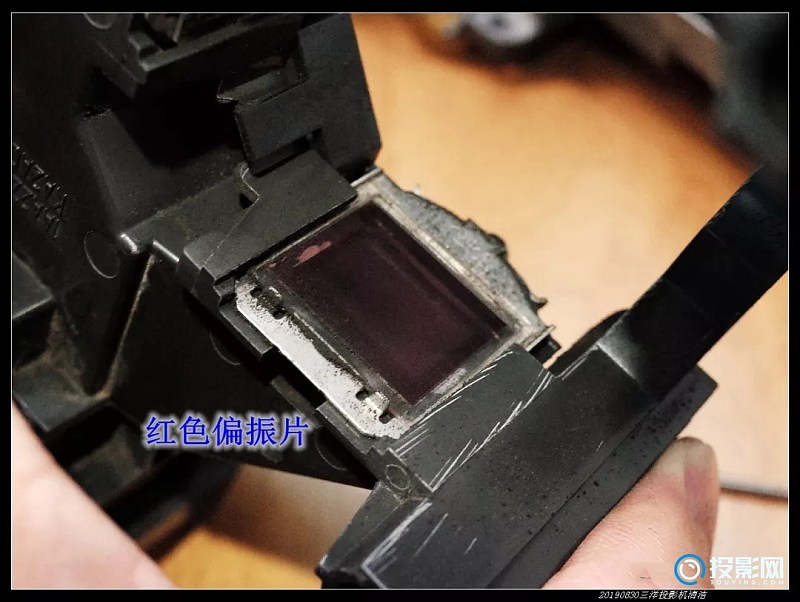

LCD和偏振片以及晶体之间的间隙非常小，棉签塞不进去，清洁方法是采用棉花，如下。用棉花夹着薄铁片，使劲小心地捅。

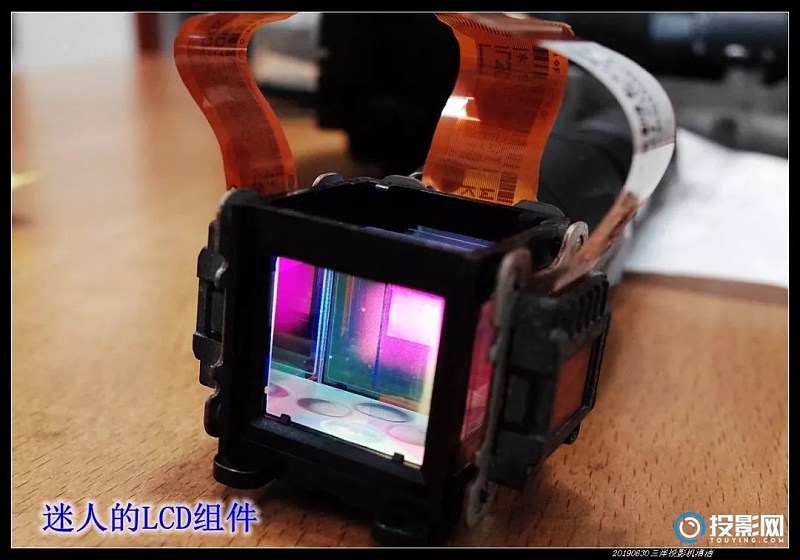

RGB三块LCD片分别仔细清洁，完成后，在强光手电的照耀下，展现迷人的光芒。

最后是清洁滤尘器，里面累积的是千年老灰。

最后组装回去，多出来三颗螺丝，赚了。

通电，试机。

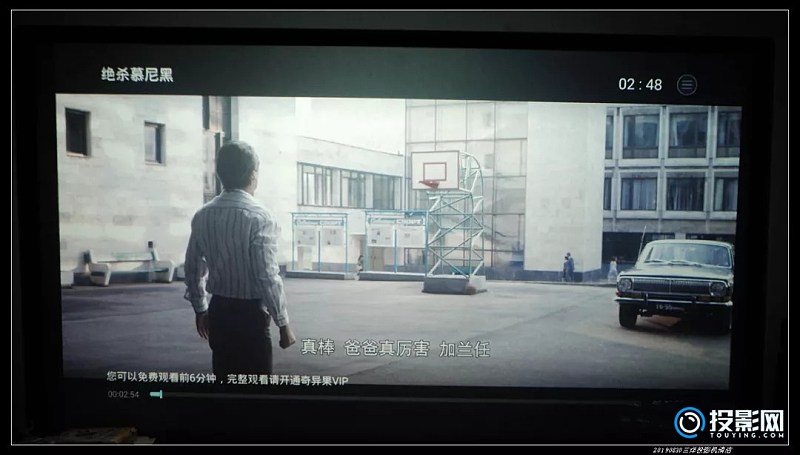

检测拆机清洁后是否能重新正常运行，我们可以看到清洁过后机子播放画质完美！
