爱普生家用3LCD投影机拆机,当时售价20K!

发表在 玩机达人 2018-8-6 11:33
爱普生家用3LCD投影机拆机,当时售价20K!

这是一台 爱普生家用3LCD投影机 是曾经的最高端型号 当时售价应该20K RMB 左右,具体什么型号也忘记了,这机子有点老了
这次拆机主要是为了维修 顺带拍一些照片

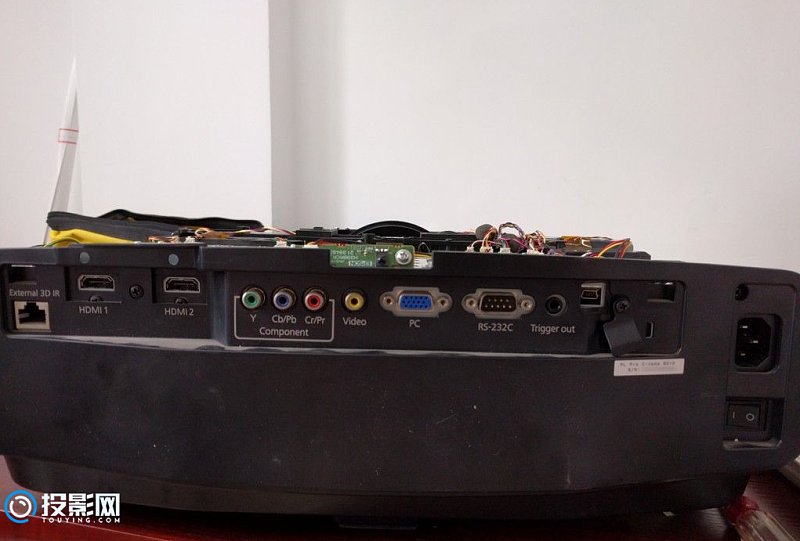

首先祭出菊花图 最右边的miniUSB口 并不是给用户用的  所以有个盖子

爱普生家用3LCD投影机拆机,当时售价20K!

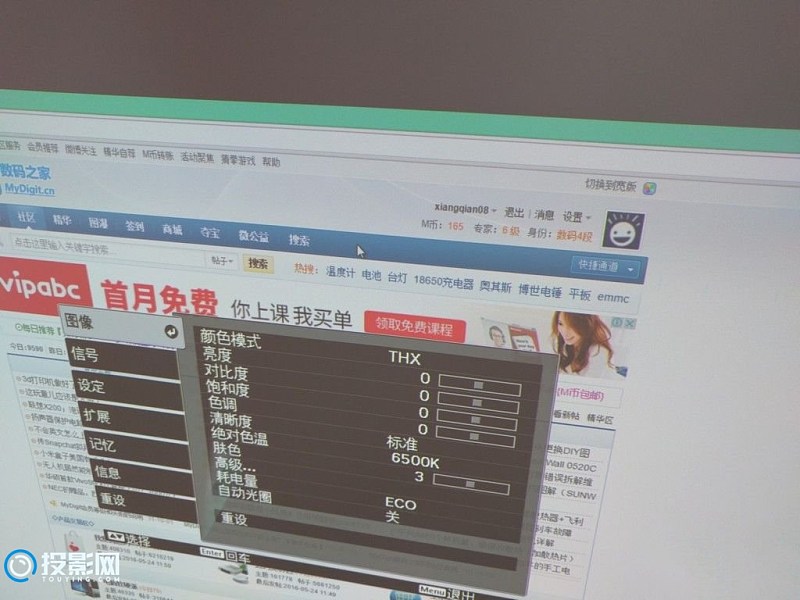

点亮 这是我修完之后拍的照片

爱普生家用3LCD投影机拆机,当时售价20K!

爱普生家用3LCD投影机拆机,当时售价20K!

爱普生家用3LCD投影机拆机,当时售价20K!

目测效果一般 手机拍的照片也不咋真实 整机使用了不到1K小时 12年购买的

tip:家庭影院投影机 在影音室中(黑屋) 1K流明就够用了 主要看对比度,黑位,色彩

爱普生家用3LCD投影机拆机,当时售价20K!

3LCD 由3片液晶板 分别负责 红绿蓝 三基色   83pin 排线

爱普生家用3LCD投影机拆机,当时售价20K!

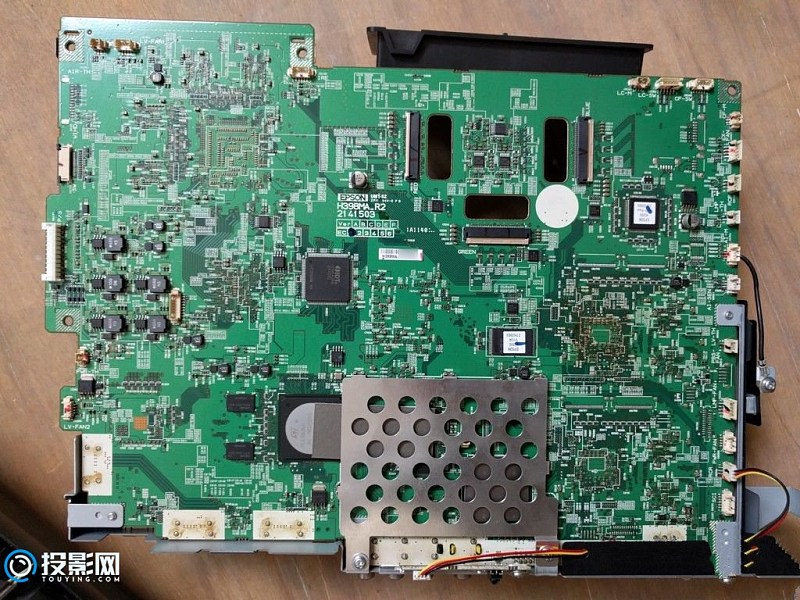

主板

右侧的芯片像是有动过 有松香的痕迹 也说不定是灯泡烤的

爱普生家用3LCD投影机拆机,当时售价20K!

另一面

爱普生家用3LCD投影机拆机,当时售价20K!

拆掉 屏蔽罩 和屏蔽磁贴
爱普生家用3LCD投影机拆机,当时售价20K!

爱普生家用3LCD投影机拆机,当时售价20K!

爱普生家用3LCD投影机拆机,当时售价20K!

爱普生家用3LCD投影机拆机,当时售价20K!

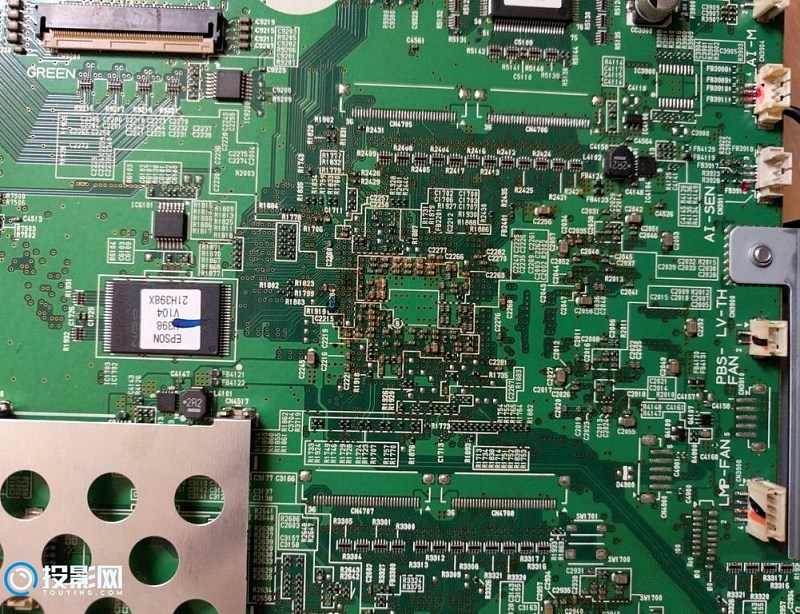

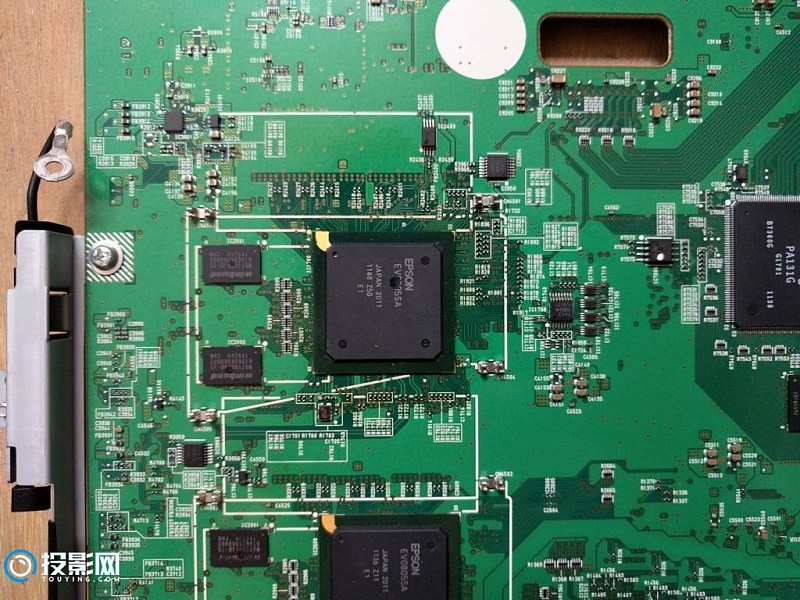

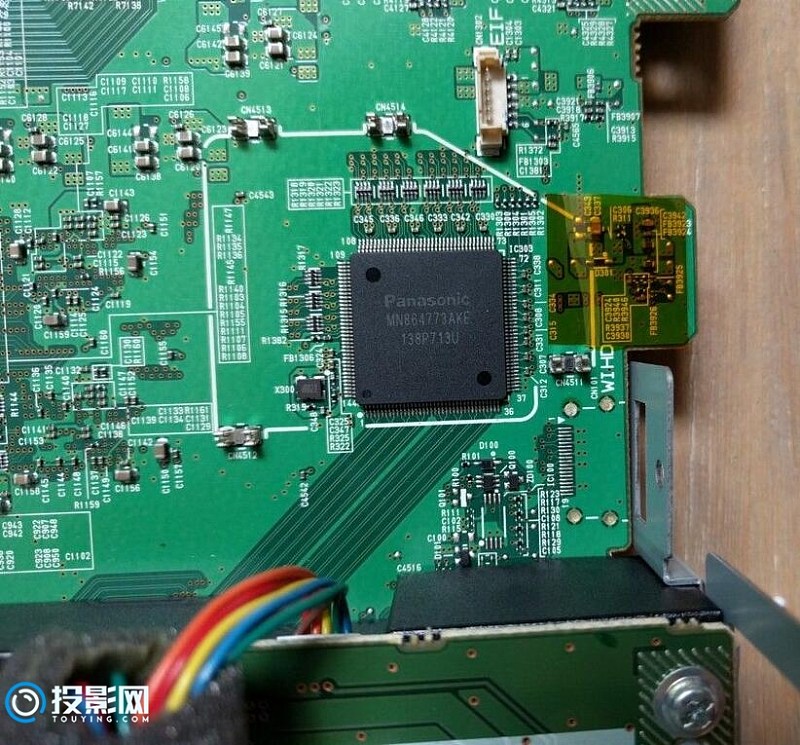

几个大芯片特写, 不过这图压缩之后 还是毛都看不清啊。。

WIHD 这个焊盘 也是个HDMI接口  给内无线视频传输接受模块留的 只不过缩掉了

楼下继续

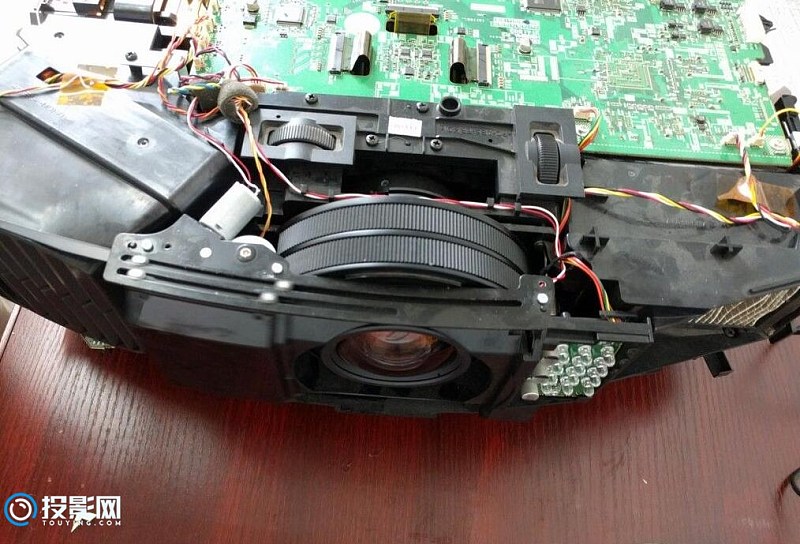

主板拆走之后

爱普生家用3LCD投影机拆机,当时售价20K!

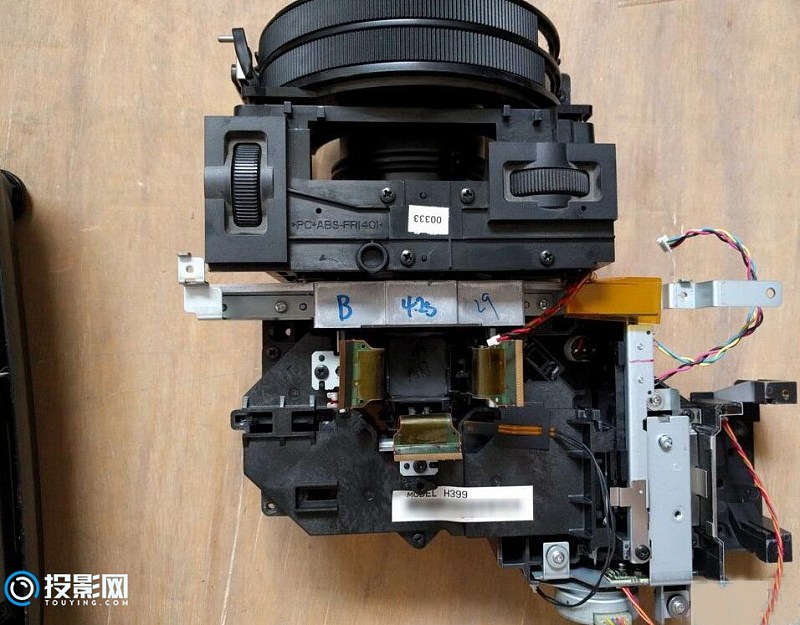

然后拆 光学引擎

爱普生家用3LCD投影机拆机,当时售价20K!

反面

爱普生家用3LCD投影机拆机,当时售价20K!

爱普生家用3LCD投影机拆机,当时售价20K!

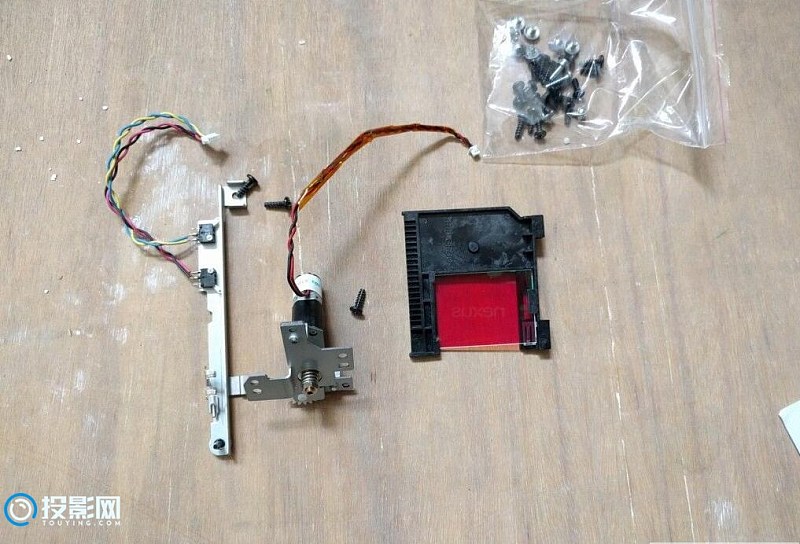

电影滤镜 马达   就是个直流减速电机

爱普生家用3LCD投影机拆机,当时售价20K!

左 限位开关    右 电影滤镜  看电影的时候 把这个镜片插进去 能提升色彩

爱普生家用3LCD投影机拆机,当时售价20K!

爱普生家用3LCD投影机拆机,当时售价20K!

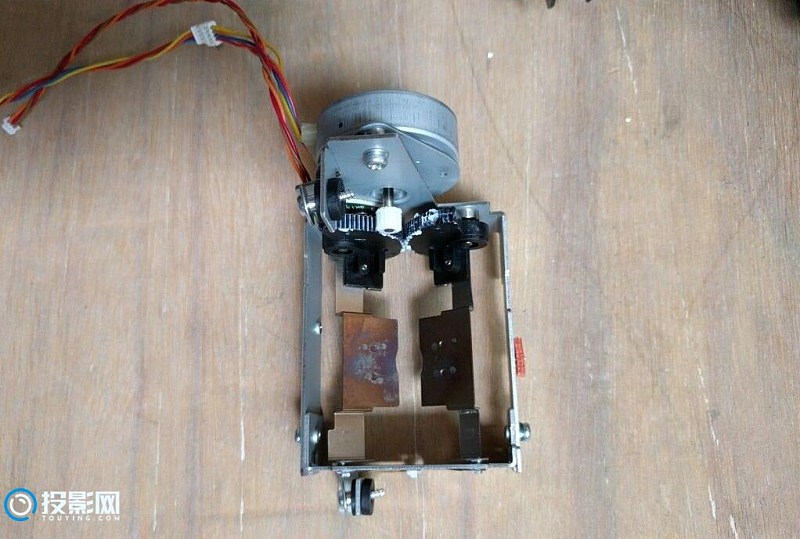

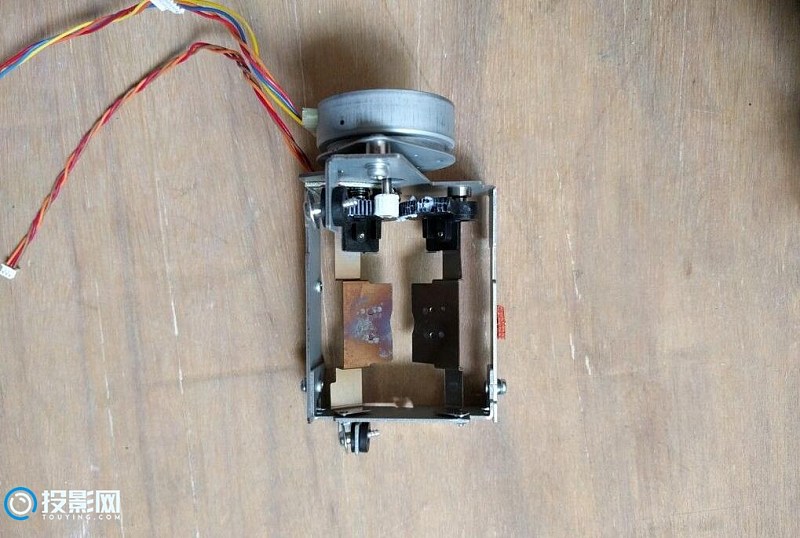

自动光圈 组件  能控制出光量多少  有了这个东西 能让对比度牛逼的上天

Tip 水银灯 很难通过调节功率 改变亮度 激光,LED 光源就不需要这个了

爱普生家用3LCD投影机拆机,当时售价20K!

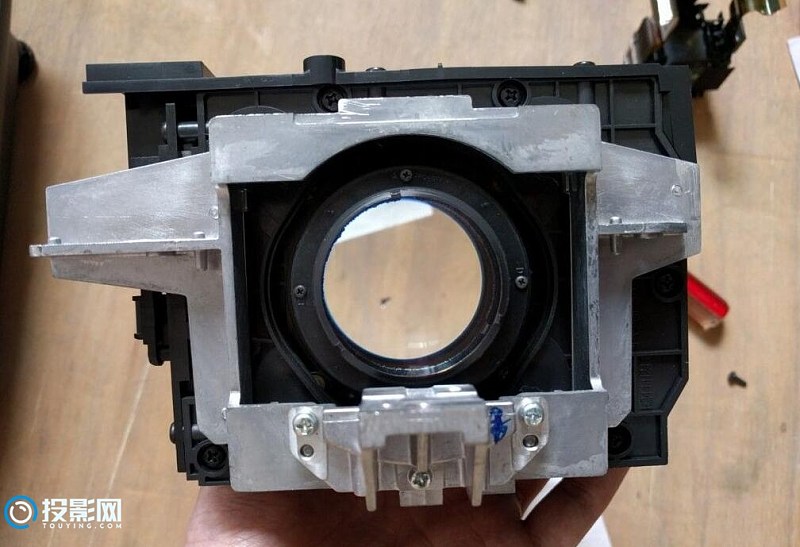

拆走镜头,液晶组 是固定在 镜头上的

爱普生家用3LCD投影机拆机,当时售价20K!

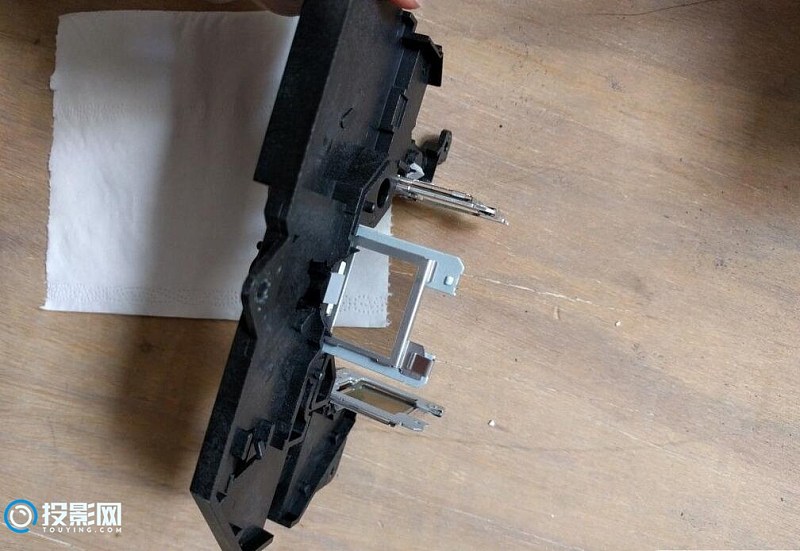

打开 光路 盖子

里边有各种镜片  这个光路还是比较干净的 我就不把镜片拔出来了

爱普生家用3LCD投影机拆机,当时售价20K!

PBS板

爱普生家用3LCD投影机拆机,当时售价20K!

偏振板 也叫偏光片

爱普生家用3LCD投影机拆机,当时售价20K!

爱普生家用3LCD投影机拆机,当时售价20K!

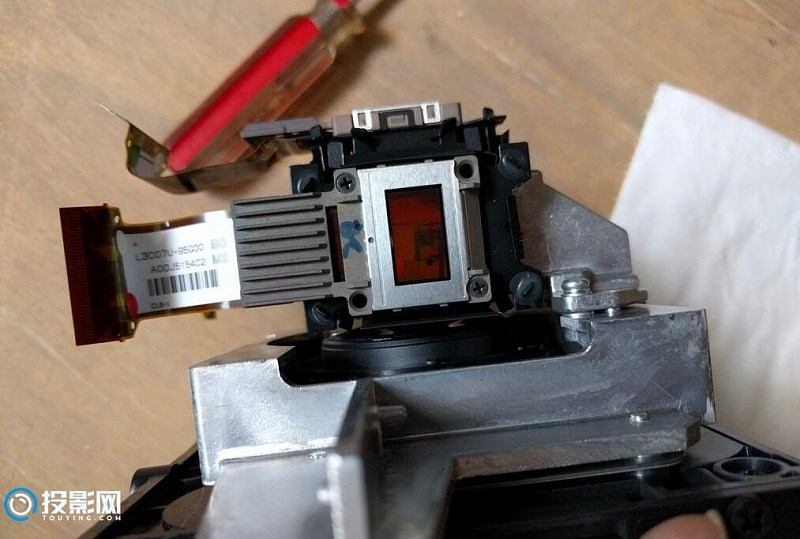

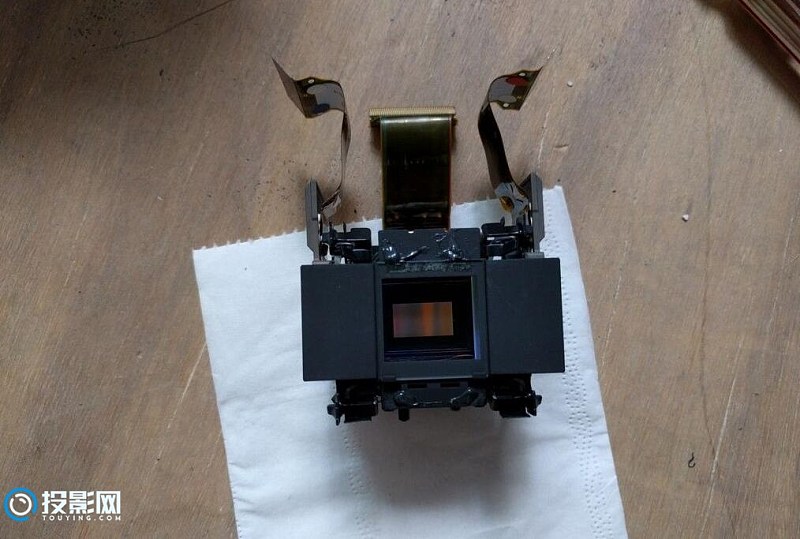

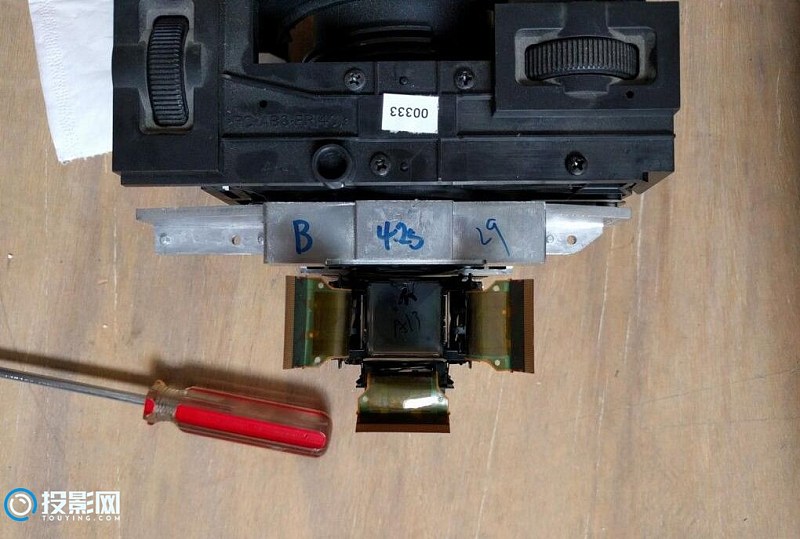

液晶组

爱普生家用3LCD投影机拆机,当时售价20K!

不能在往下拆了  重新装回去会有三色偏移的

Re:拆个投影机 只是简单的拆解

游客,如果您要查看本帖隐藏内容请回复

镜头盖子 也是直流电机驱动的 两边也有限位开关

爱普生家用3LCD投影机拆机,当时售价20K!

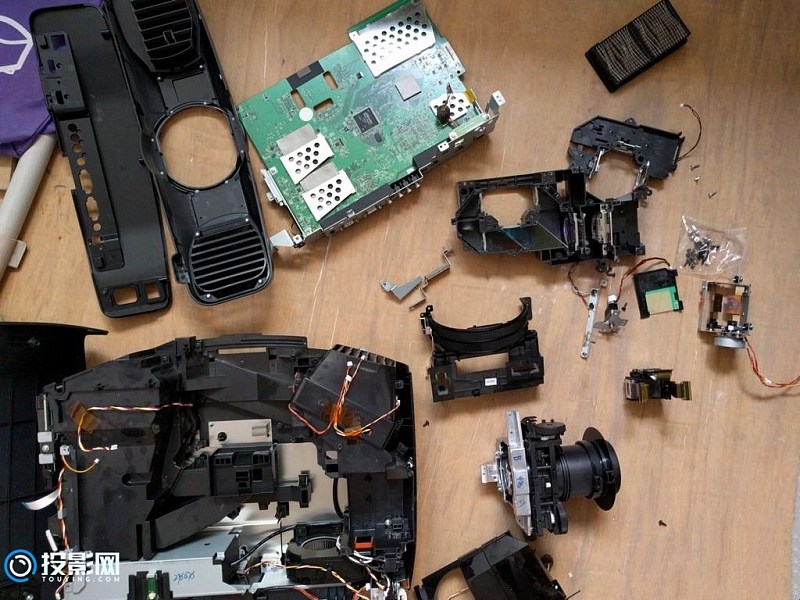

最后就拆成这样

剩下的东西 就懒得拆了,

进气风扇 排气风扇  电源板  高压板(安定器) 温度传感器

爱普生家用3LCD投影机拆机,当时售价20K!

透过电影滤镜看东西就是 粉色


爱普生家用3LCD投影机拆机,当时售价20K!

还有个东西忘记拆了 灯泡。 不过机器已经还给客户了

爱普生家用3LCD投影机拆机,当时售价20K!

爱普生家用3LCD投影机拆机,当时售价20K!
