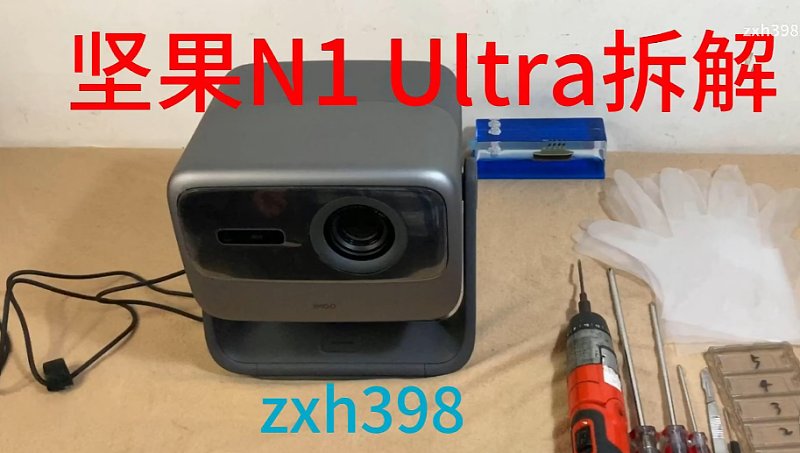

坚果N1Ultra拆机:全方面拆解带你了解坚果N1Ultra内部

发表在 投影仪拆机 2023-10-24 14:38
坚果N1Ultra是一款三色激光投影仪,拥有出色的画质,强大的性能,同时搭载云台,那么坚果N1Ultra的机身内部是怎么样的呢?下面就通过全方位拆解带你来详细了解坚果N1Ultra,看看坚果N1Ultra内部究竟如何。



坚果N1Ultra拆机详解:

  • 拆解外壳:

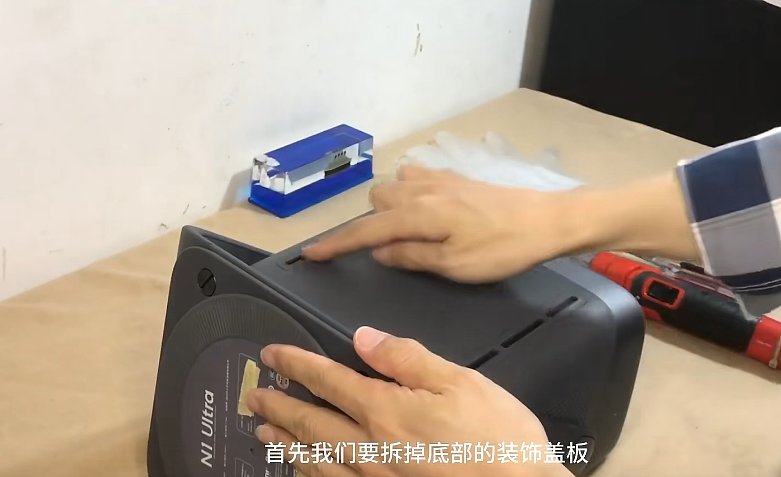

1.首先拆掉坚果N1Ultra底部的装饰盖板;

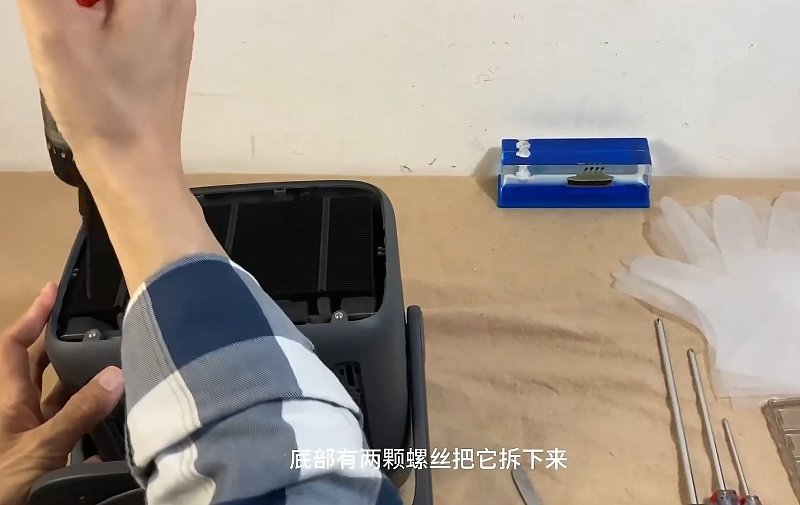

2.拆掉底部装饰盖板下的螺丝;

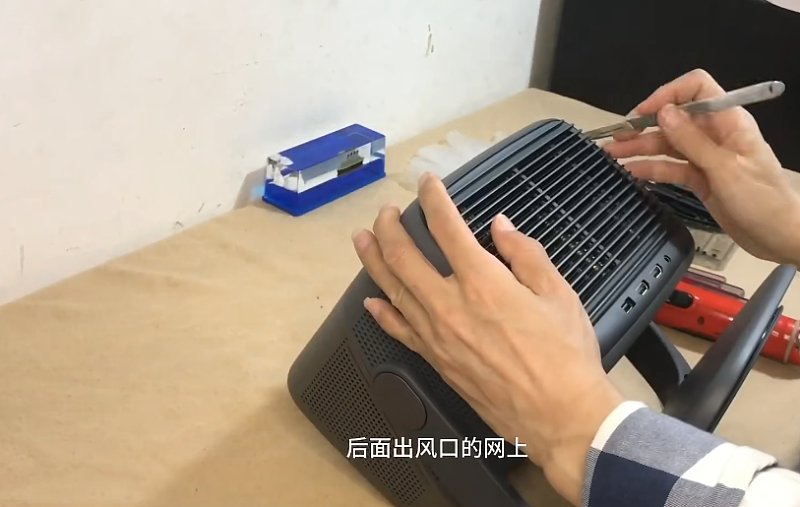

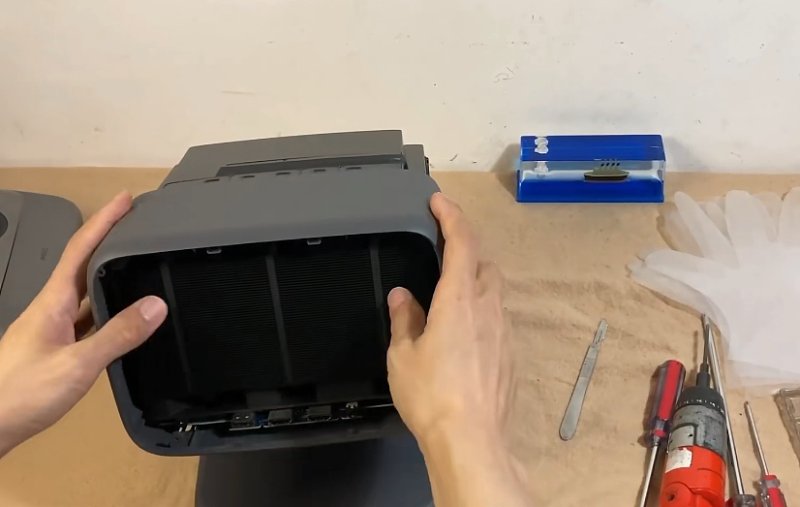

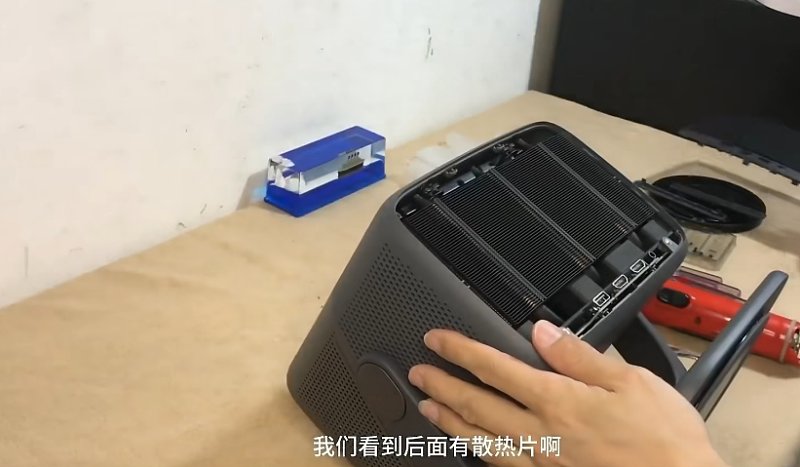

3.使用撬棒取下坚果N1Ultra背部出风口的防尘网;




4.拆下散热片底部的两颗螺丝;

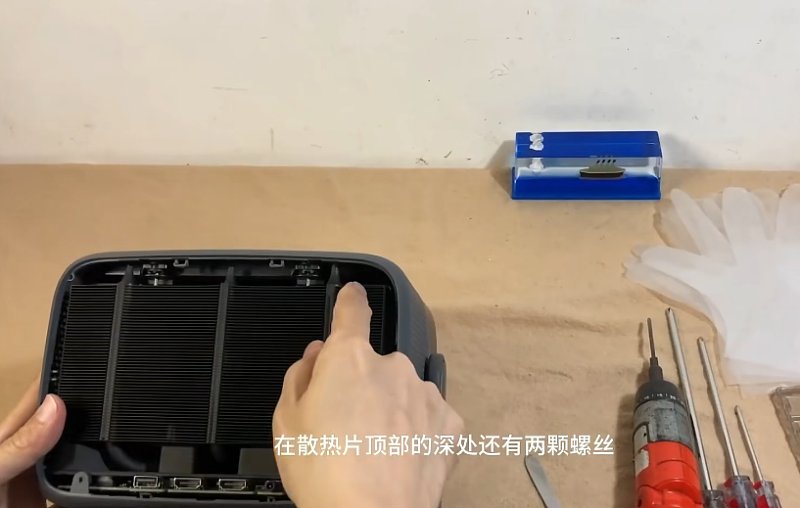

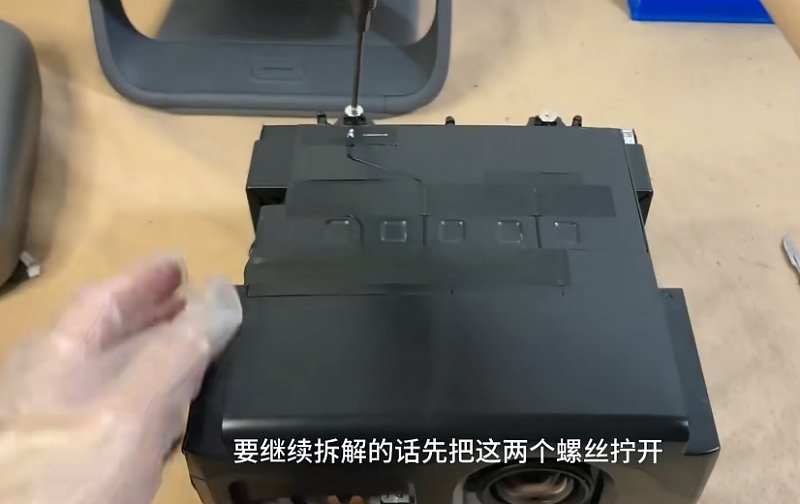

5.接着拆下散热片顶部深处的两颗螺丝;



6.使用撬棒打开坚果N1Ultra正面的镜头罩子;

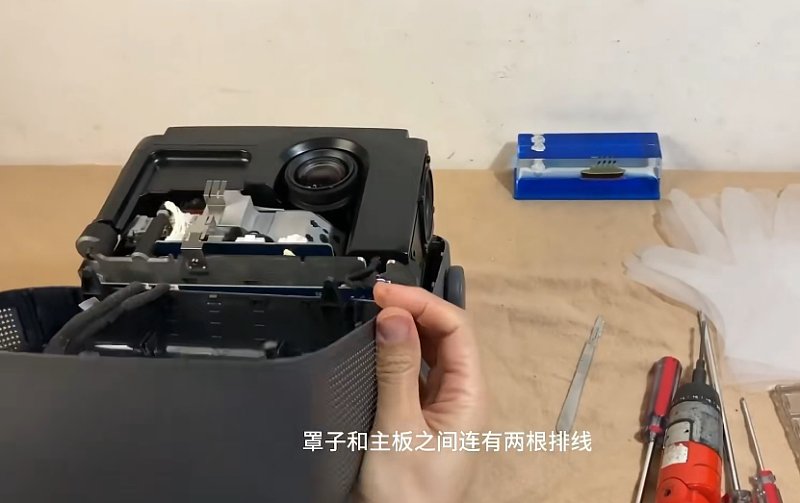

7.断开罩子和主板之间的两根连接线;

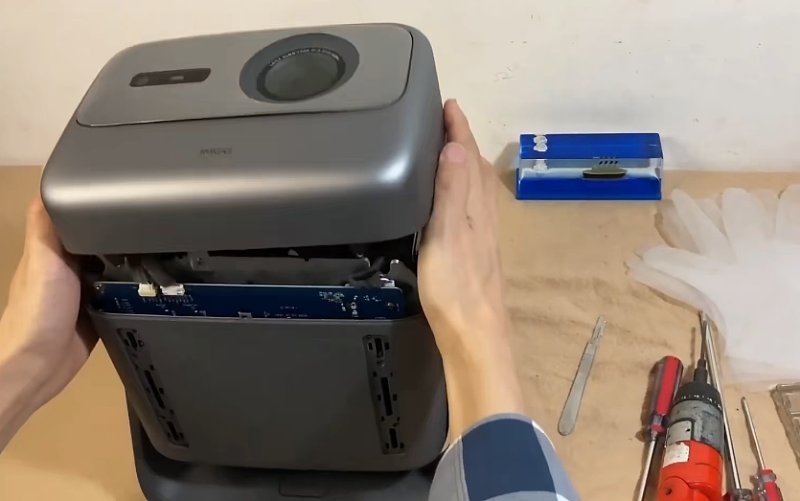

8.在坚果N1Ultra背部用手推动取下内部配件;

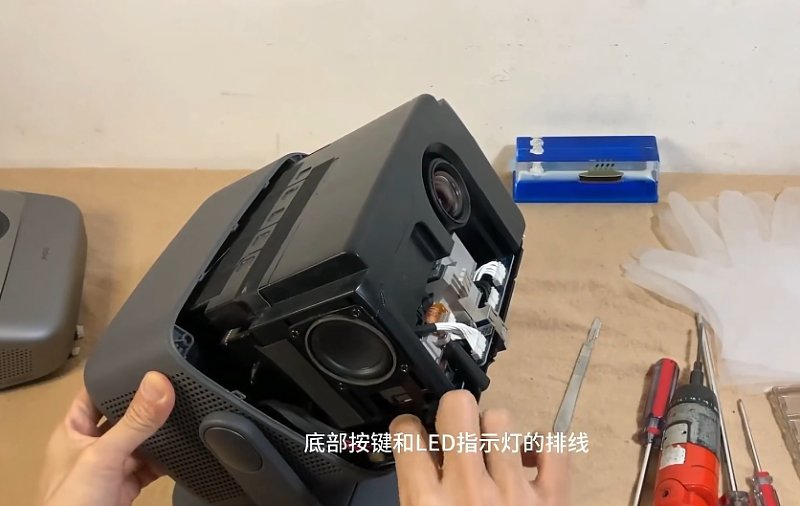

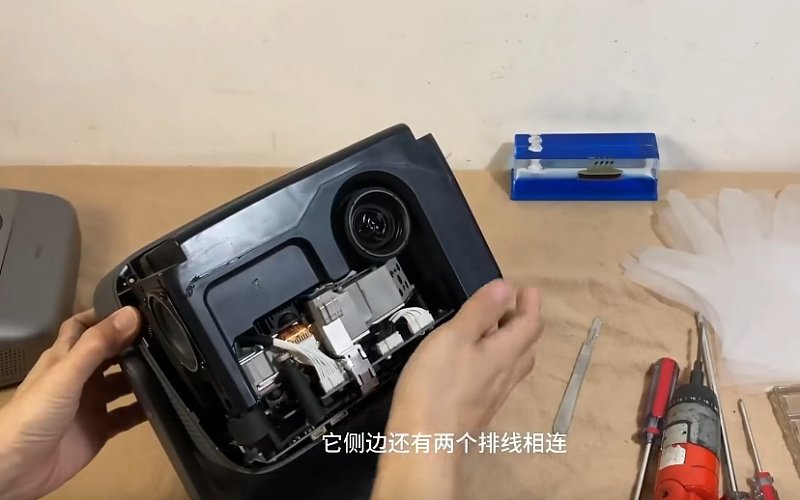

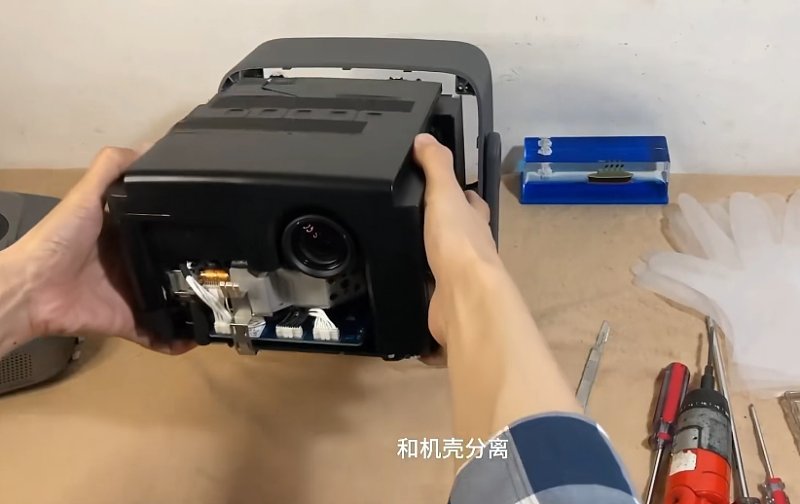

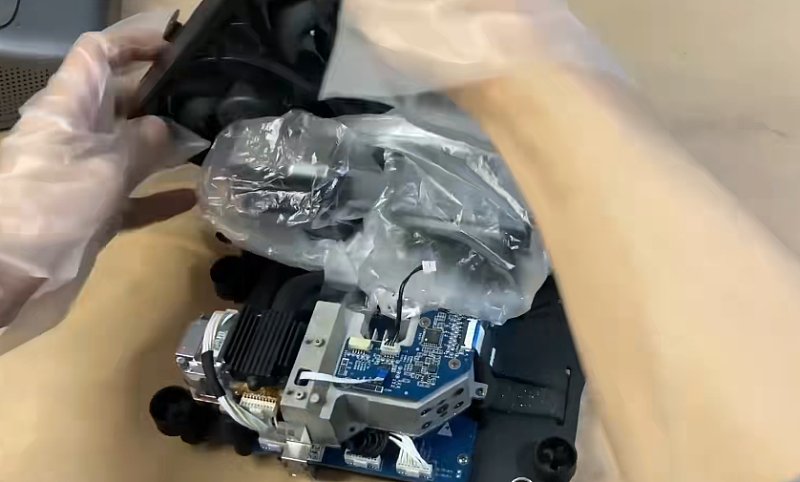

9.拆除与外壳的各连接线后取下内部完整组件;







  • 拆下主板

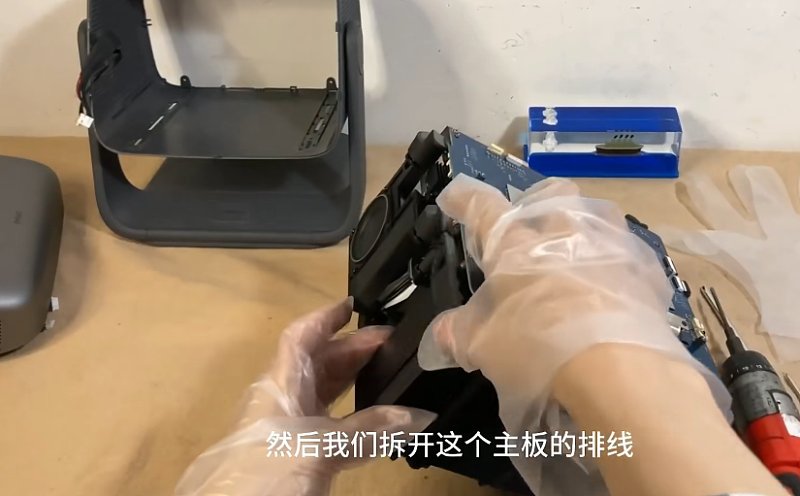

1.拆除主板的排线;



2.拆下DMD显示芯片的固定螺丝;



3.拆下主板的固定螺丝后取下主板;





  • 拆下音响

1.拆下固定音响的螺丝;



2.撬开橡胶结构后取下音响;

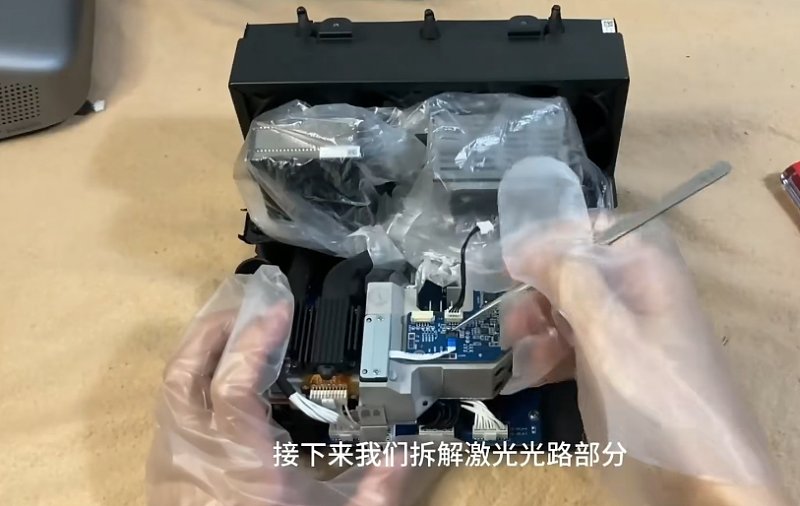

  • 拆解光路:

1.拆下镜头上部与线路板的连接线;

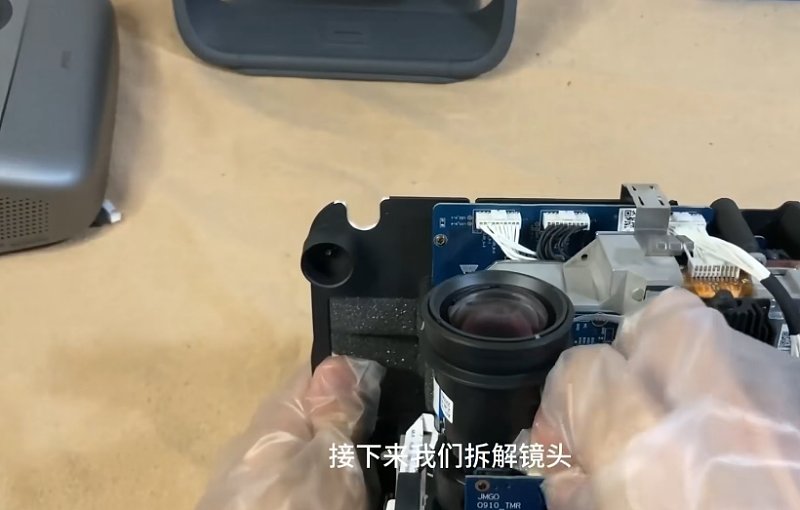

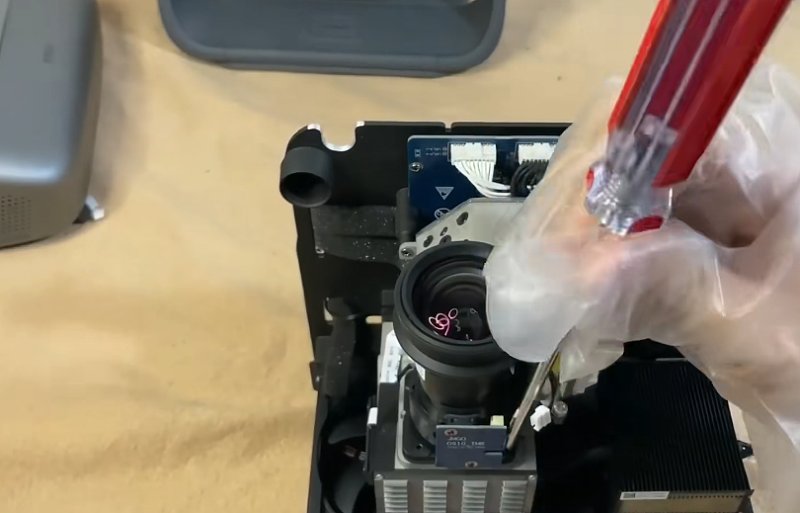

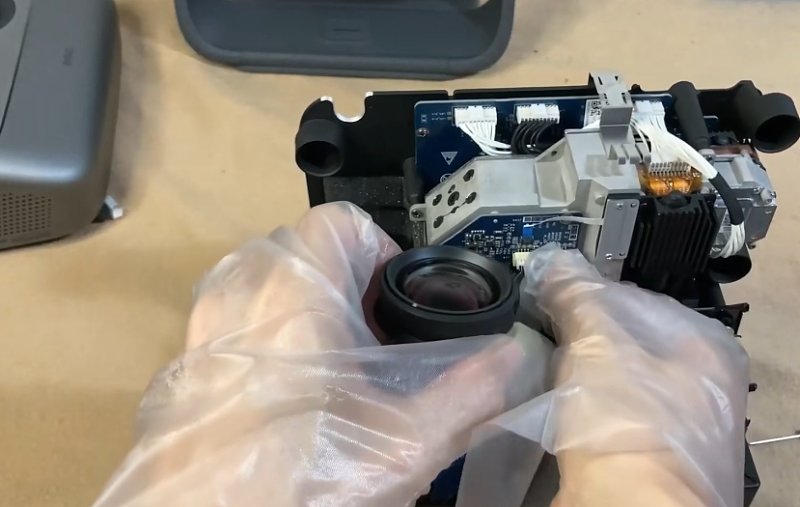

2.拆下固定螺丝后取下镜头;




3.拆下4K抖动镜片的盖板;




4.取下XPR抖动镜片;




5.拆解激光光路部分的连接线;

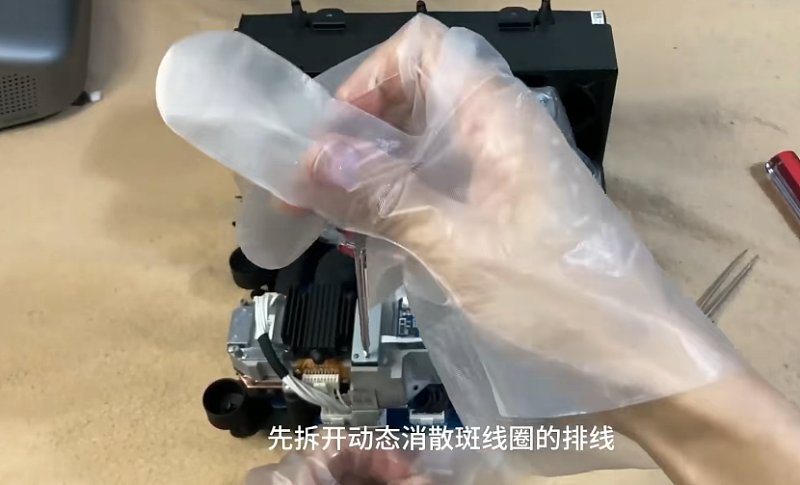

6.拆开动态消散斑线圈的排线;



7.拆下固定散热风扇的螺丝并取下散热风扇;




8.拆掉激光模块和驱动电源之间的三组排线取下光路;

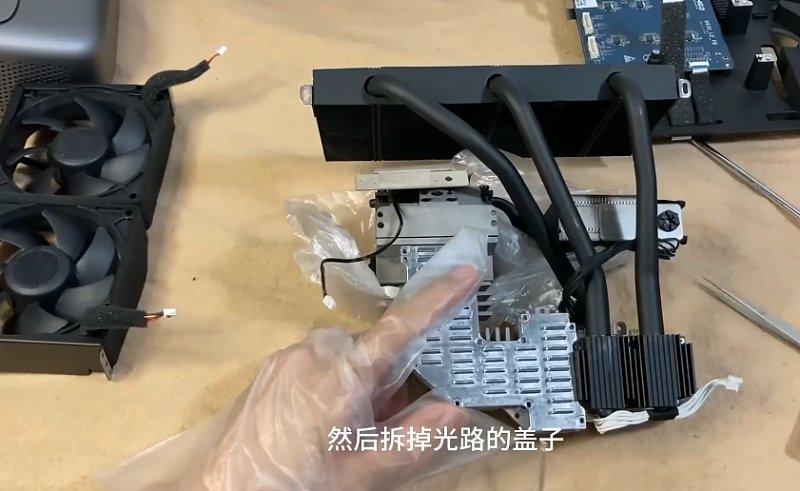

9.拆掉光路盖子的固定螺丝并取下光路盖子;

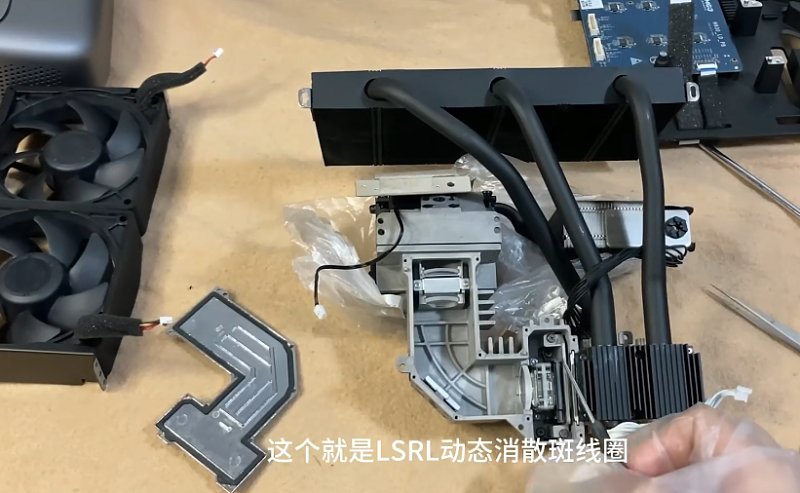

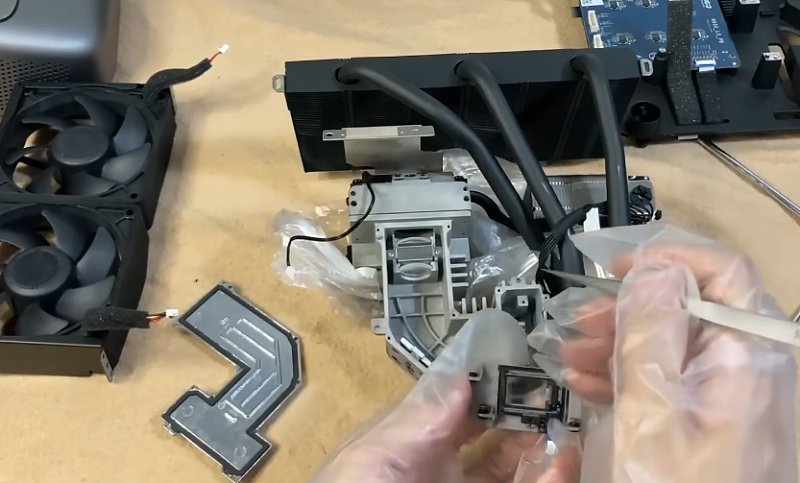

10.取出消散斑线圈;

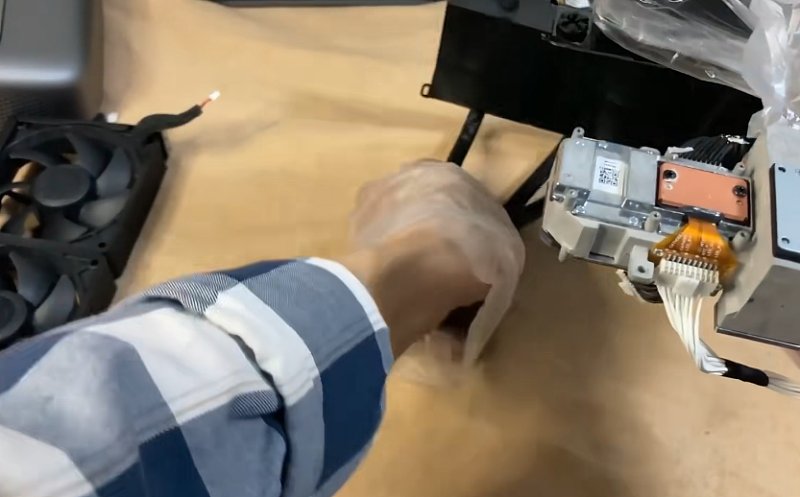

11.拆解激光模组;

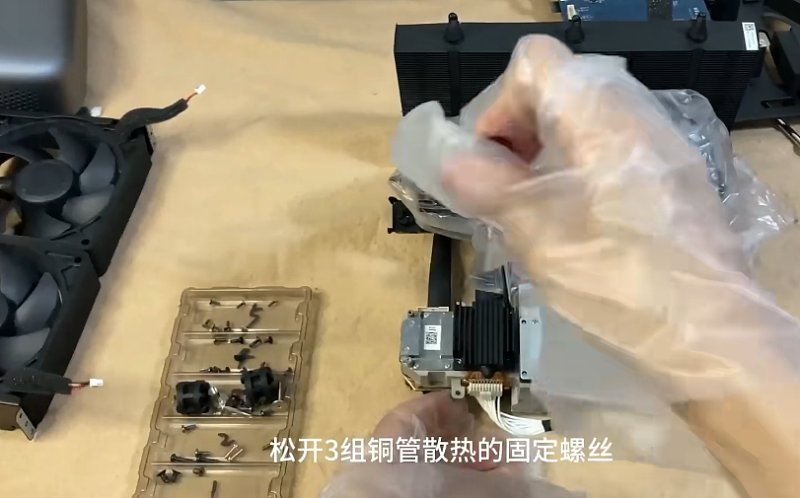

12.拆下3组散热铜管的固定螺丝取下散热器;




综上就是坚果N1Ultra拆机的全部内容,最好还是提醒一下各位,拆机有风险,各位需谨慎。

拆机图片来自B站UP主:zxh398投影砖家,已获得转载授权
