投影仪你了解吗?让我告诉你,它内部长什么样吧!

发表在 玩机达人 2022-9-8 09:45 | 来自河南
现在投影仪的种类和品牌繁多,但基本原理都一个样,特别是一些智能微投不外呼主板、光机、音箱、电源及外部控制等组成。不过,它们都长什么样?今天我们就以创维小湃智能投影P1 Pro的拆机为大家展示一下。
这个小投影的外壳除了螺丝固定外,还采用了卡扣设计,需要用到吸盘才可以打开面板。在拆解过程中,需要注意的是里面的排线,动作要轻,不然后果可想而知。

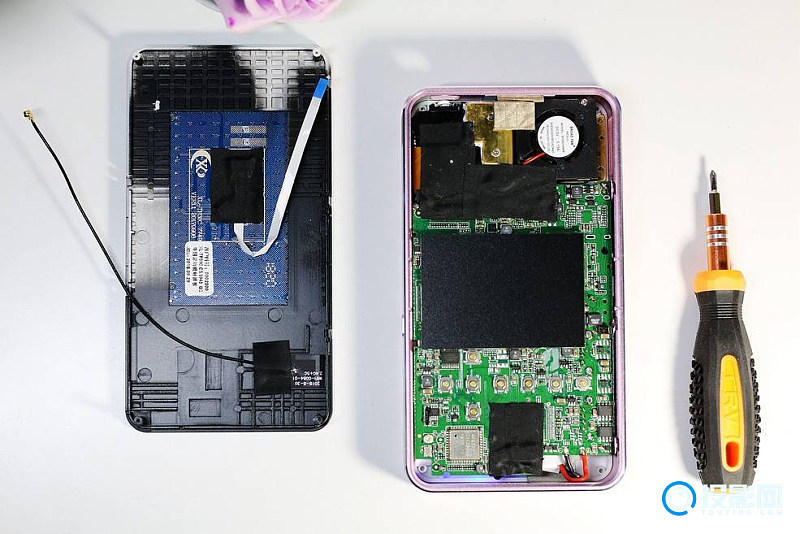

打开面板后,可以看到有两条连线,一条是WIFI天线,另一条是面板上的按键排线。将两条连线拆下后,就可以将上盖彻底分离了。
这个小投影的操作面板为触摸式操作,面板的型号为XL-TP31C 7749;面板上的WIFI天线为双频天线,支持5Gwifi信号,数据传输会更快更稳定。

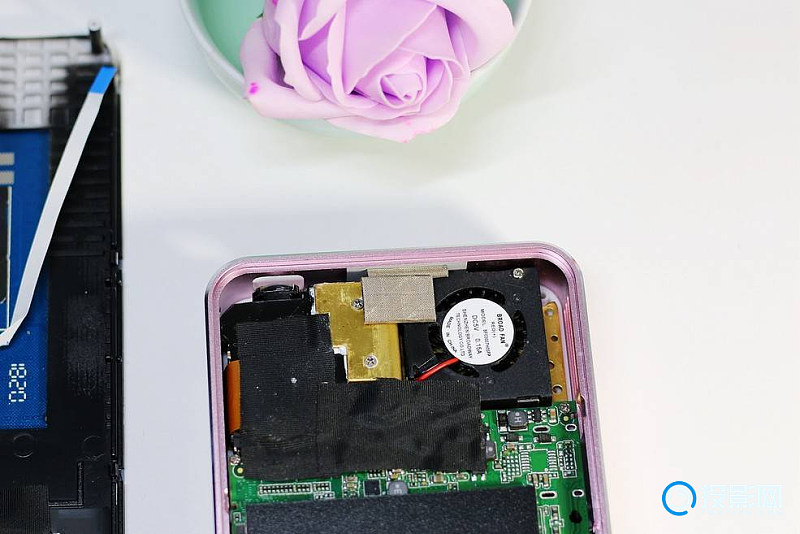

下面对主板进行拆解,这里先将主板上的保护胶带揭下,底部的排线也需要先拆下。在顶部的位置是创维小湃P1 Pro的光机和散热风扇,将胶带撕开后,可以看到与主板之间的排线和一些连线。将主板上的风扇、音箱和电源线都焊下后,这样就可以放心大胆地取下主板了。

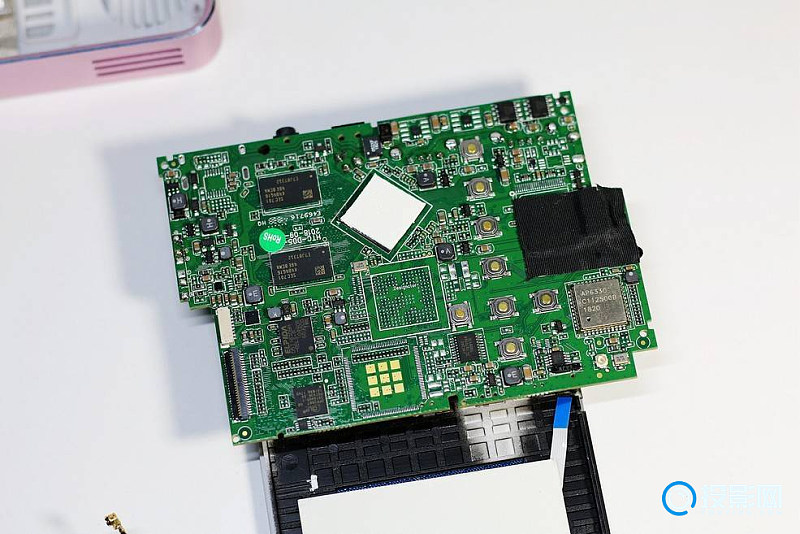

这里先来个主板的特写,后面再针对性地详谈。
接下来就是光机部分了,这里还有音箱和散热系统,我们一个个地来拆除。

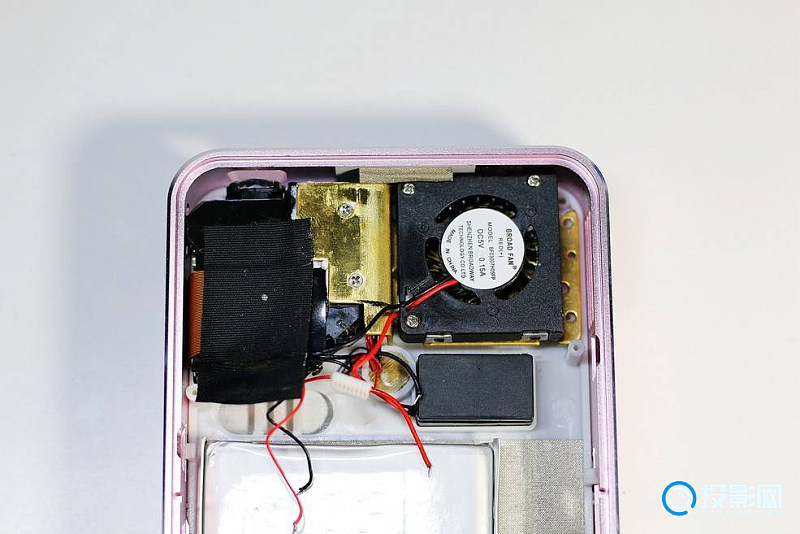

这个散热风扇采用了DC5V,0.15A的BROAD风扇,它不仅保证了机器使用过程中的温升,同时,这款风扇的噪音很小,有兴趣的可以在网上查一下相关资料。
这个小黑盒子就是投影的音箱系统了,别看它长得小,发起声来还是挺强悍的。

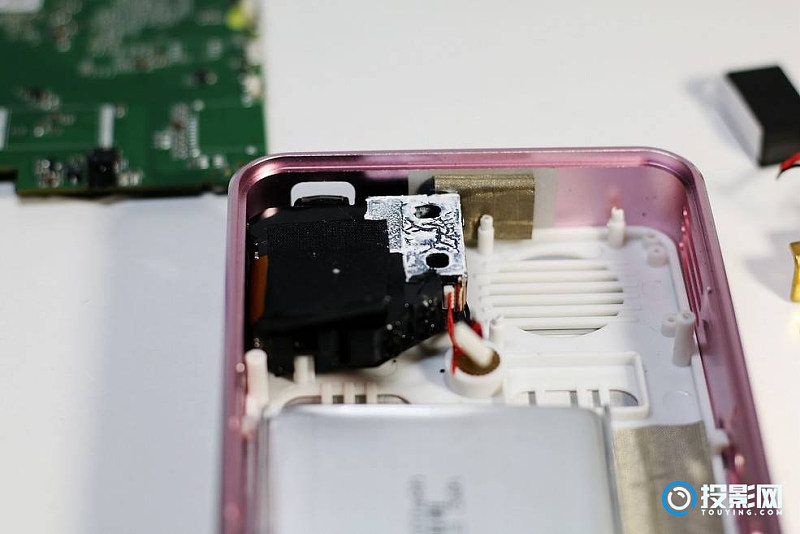

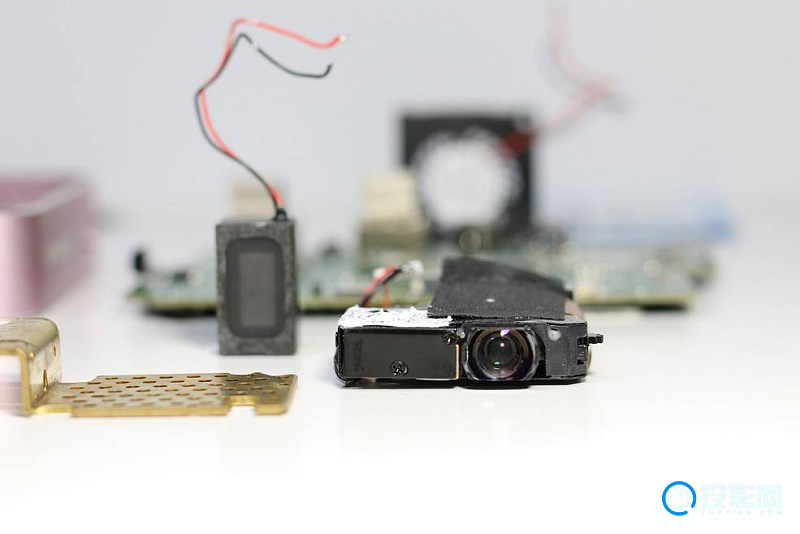

最后,也就是最关键的光机部分了。创维小湃P1 Pro采用LED光源,它的体积很小,旁边的小齿轮是调整对焦用的。创维小湃P1 Pro的镜头为高透光镀膜镜头,照度均匀度达到了80%。因为光机内部比较复杂,主要就是各种透镜,刚好,我手头上没有胶水,拆解后就不好恢复了,这里就不继续拆解了。

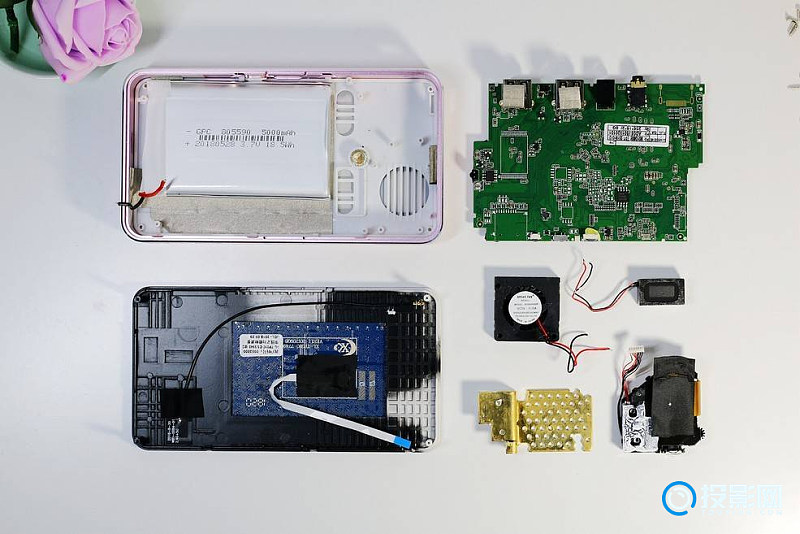

这就是拆解后的全家福。另外,这款投影采用的是3.7V 5000mAh的805590锂电池。这个电池可以为投影仪提供两个小时的续航,观看一部电影或是外出娱乐采用户外电源供电也没有什么压力。

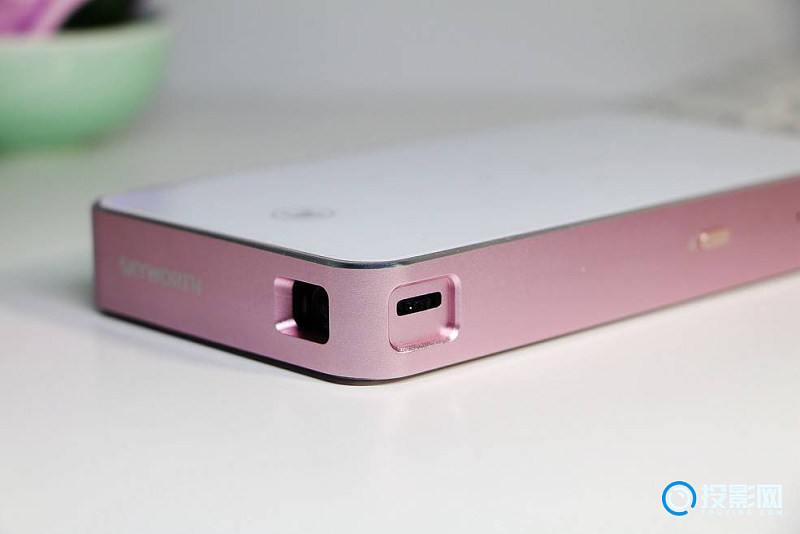

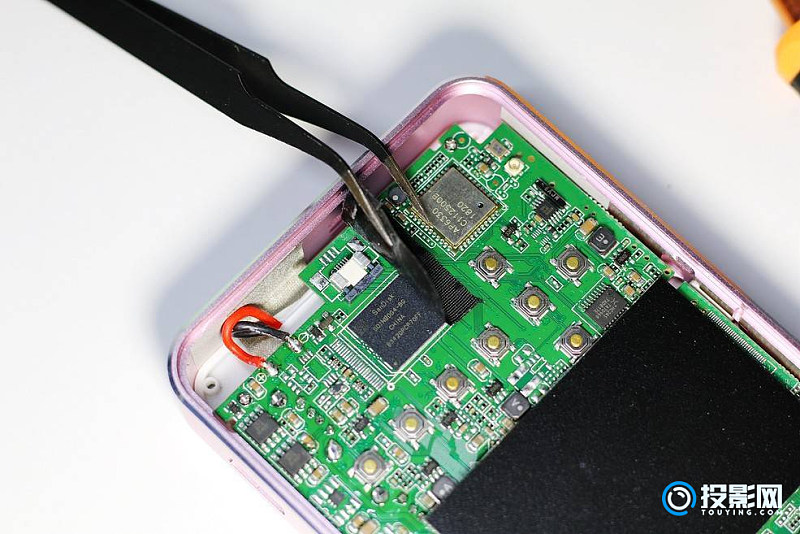

接下来,我们再来看看主板。它的外部接口如下。主板采用的是瑞芯微RK3128方案,瑞芯微RK3128芯片是一款基于A7架构的四核芯片,整合了Mali GPU图像加速器的性能,可解码1080P H.265编码。视频处理芯片采用的是:DPP2607 ,可支持WVGA853 x480的分辨率。当然,这个投影年份比较久,现在最新的文案要远比这个要强上许多。
通过这次拆机,大家对于投影仪的内部原理应该有所了解了吧。其实,它的心脏还是光机。目前,LED光源在亮度方面很难突破的原因其实与散热也是有关系的。当大量的热量不能及时排出时,一些光学镜片或是相关元件就容易损坏。比如我们常见的画面偏色问题,大多情况下就是因为对应的镜片烧毁造成的。
好了,今天的分享就到这里,大家有投影方面的问题,欢迎在评论区跟帖交流。
