VEZ乐BOX拆解全过程图文版,让你看看内部各个配件!


发表在 VEZ投影仪 2018-7-19 19:43
VEZ乐BOX拆解全过程图文版,让你看看内部各个配件!

VEZ乐BOX这款投影仪精致小巧,销量也是相当不错的。买去这款投影仪的同学是不是很好奇,这VEZ乐BOX投影里面到底长什么样子呀?我这边呢,就满足大家的好奇心,拿VEZ乐BOX这款投影仪做一番拆解。给大家看看它的内部结构到底是什么样的?


VEZ乐BOX拆解全过程图文版,让你看看内部各个配件!

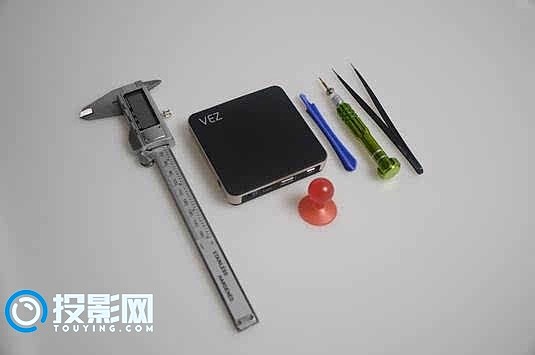

这就是我们本次拆机的主角——VEZ乐Box智能投影仪,还有一些拆机要用到的工具。

VEZ乐BOX拆解全过程图文版,让你看看内部各个配件!

我们用到的工具包括游标卡尺、镊子、螺丝刀、吸盘等。

VEZ乐BOX拆解全过程图文版,让你看看内部各个配件!

VEZ乐BOX拆解全过程图文版,让你看看内部各个配件!

VEZ乐BOX拆解全过程图文版,让你看看内部各个配件!

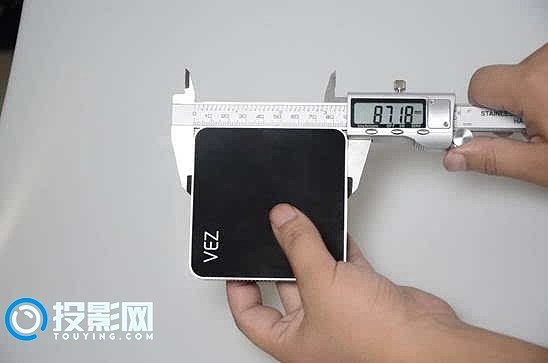

首先我们看一下尺寸,从测量的结果来看,VEZ乐Box机身长、宽、厚分为87.11mm、87.18mm和18.13mm,与官方宣传的87mm*87mm*18mm近似,这样的尺寸在微型投影乃至投影仪行业都极为罕见,如此小巧的体积,会让使用者携带起来更为方便。

VEZ乐BOX微型智能投影仪尺寸不大,体积与一个烟盒的大小差不多,但厚度比烟盒薄,甚至与大部分网络盒子相对比,VEZ乐BOX会更胜一筹。

VEZ乐BOX拆解全过程图文版,让你看看内部各个配件!

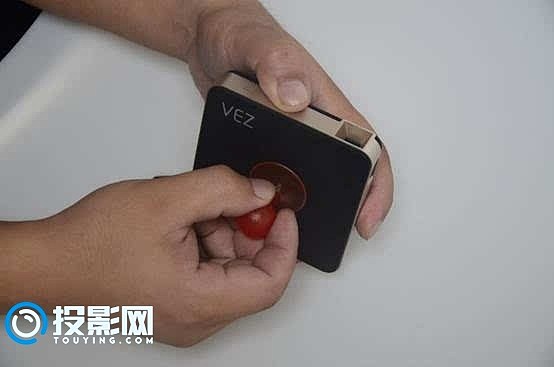

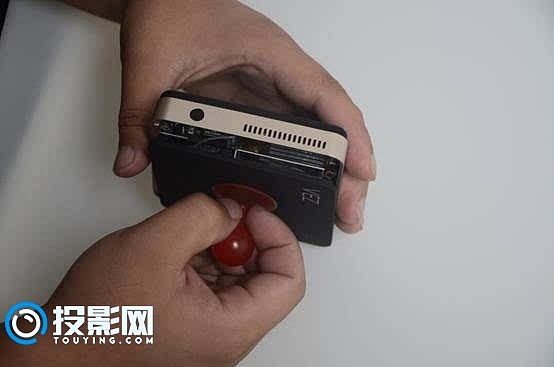

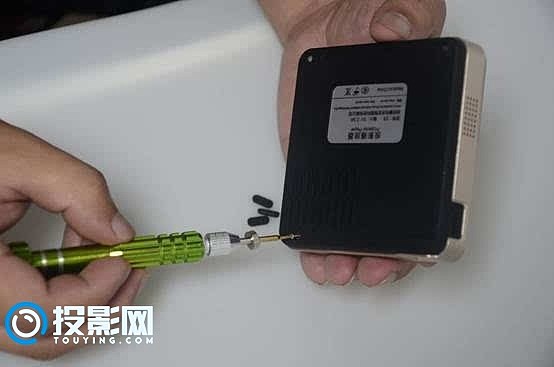

接下来我们开始拆解,首先将机身底部的三个脚垫取下。

VEZ乐BOX拆解全过程图文版,让你看看内部各个配件!

VEZ乐BOX拆解全过程图文版,让你看看内部各个配件!

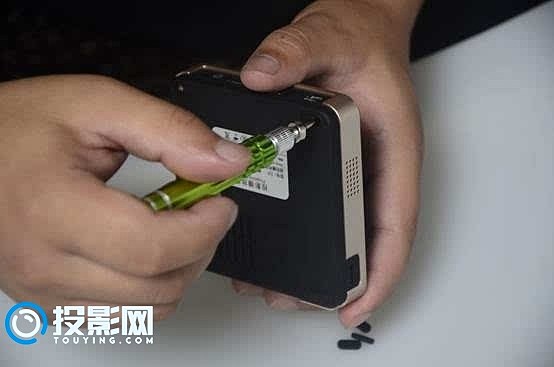

取下脚垫,我们可以看到,有三个螺丝用来固定外壳,我们逐一将其取下。

VEZ乐BOX拆解全过程图文版,让你看看内部各个配件!

VEZ乐BOX拆解全过程图文版,让你看看内部各个配件!

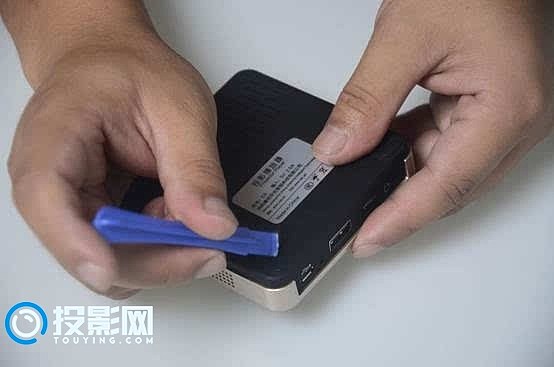

借助吸盘工具,我们将顶部的外壳打开,这里需要稍费些力气,但也要慢慢来,以免惯性拨开使排线扯断,看来VEZ乐Box的做工装配方面还是非常严密的。

VEZ乐BOX拆解全过程图文版,让你看看内部各个配件!

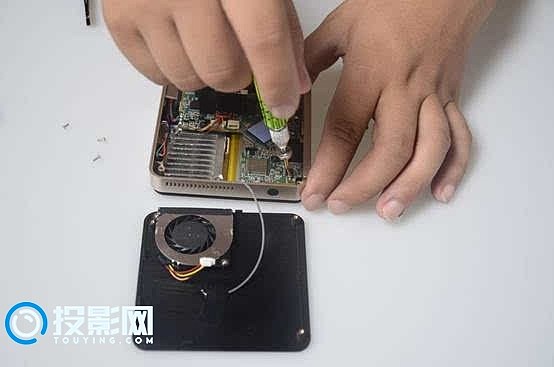

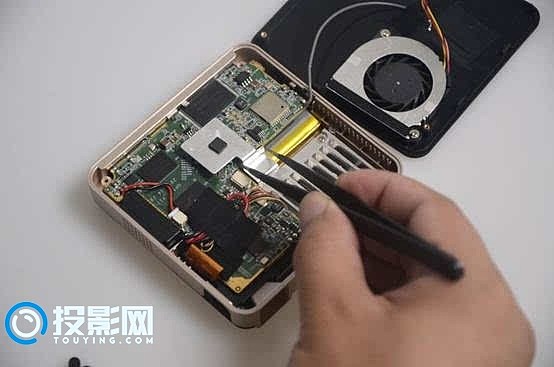

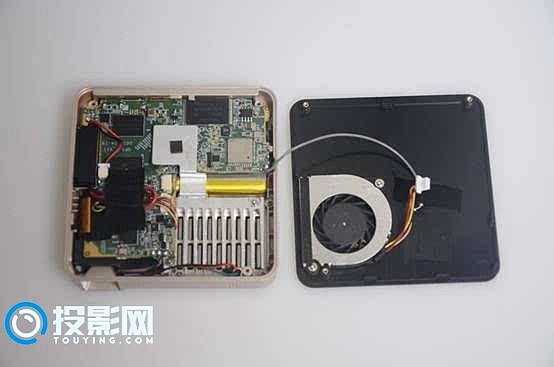

将外壳轻轻取下后,我们可以看到,顶部的背面安装有散热风扇,其wifi天线与主板焊接相连,我们要切记不可用力拉扯。

VEZ乐BOX拆解全过程图文版,让你看看内部各个配件!

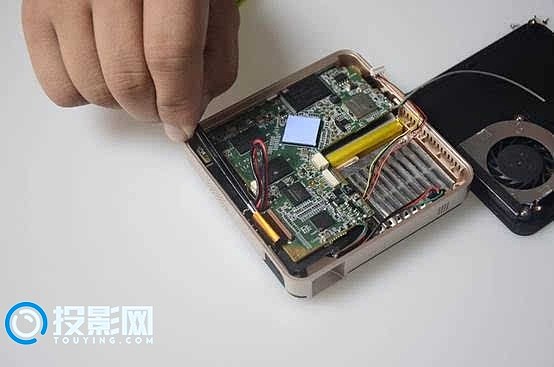

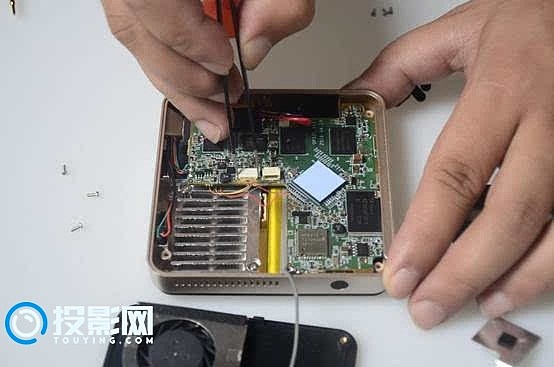

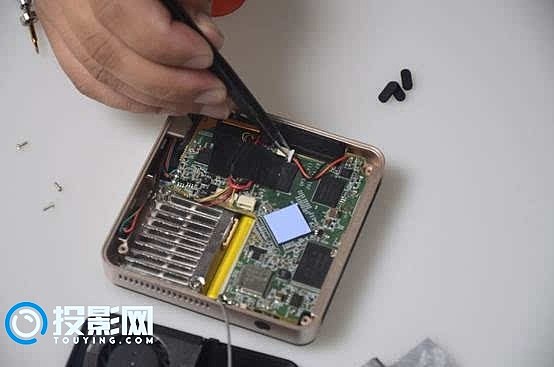

用镊子取下主控散热片。

VEZ乐BOX拆解全过程图文版,让你看看内部各个配件!

边缘部分的黑色长方体部分是这台投影仪的扬声器,即官方标称美国楼氏腔体音响,我们用镊子将其连接在主板上插头拔出,然后将其取出。

VEZ乐BOX拆解全过程图文版,让你看看内部各个配件!

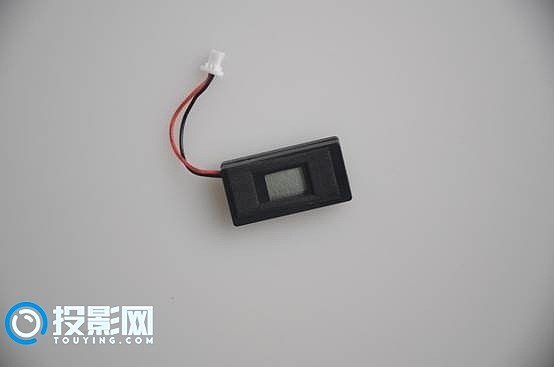

如图所示,音响(喇叭)放大图。

接下来我们拆卸主板。
VEZ乐BOX拆解全过程图文版,让你看看内部各个配件!

先用镊子将红外接收器取下。

VEZ乐BOX拆解全过程图文版,让你看看内部各个配件!

取下为光机供电的排线。

VEZ乐BOX拆解全过程图文版,让你看看内部各个配件!

排线接口的卡扣。

VEZ乐BOX拆解全过程图文版,让你看看内部各个配件!

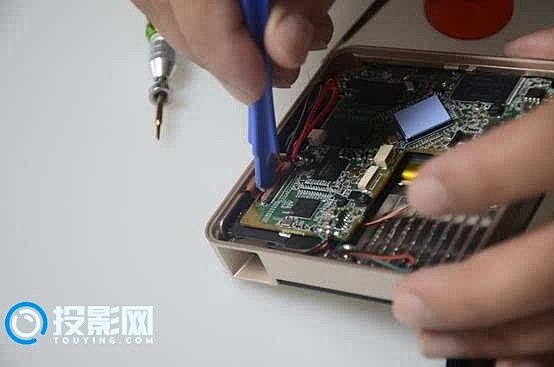

这里我们用工具,将51PIN排线与主板进行分离。

VEZ乐BOX拆解全过程图文版,让你看看内部各个配件!

VEZ乐BOX拆解全过程图文版,让你看看内部各个配件!

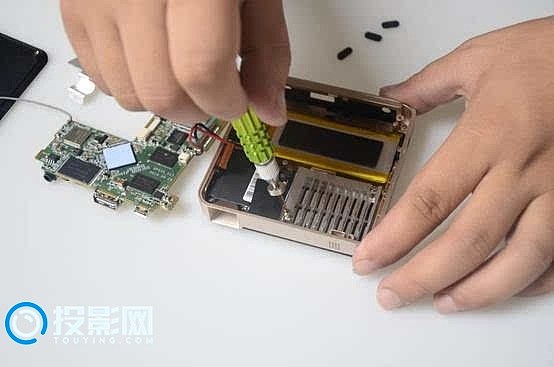

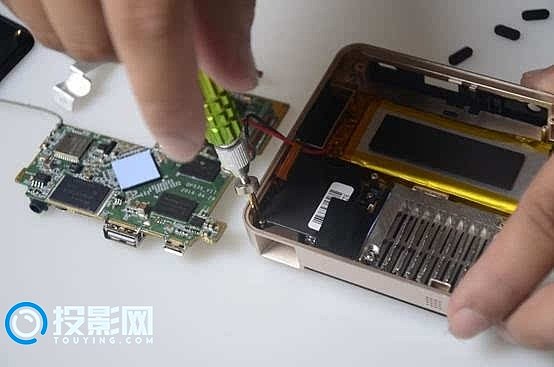

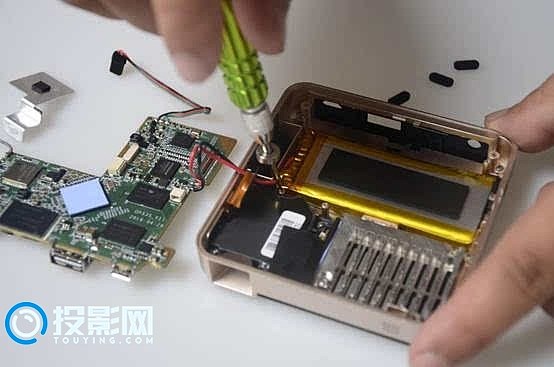

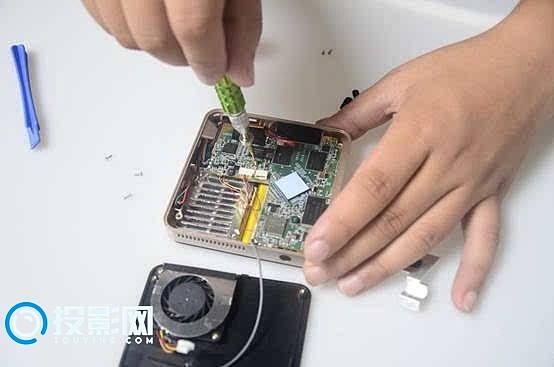

在主板上,分布有三处螺丝,我们借助螺丝刀拆卸下来。

VEZ乐BOX拆解全过程图文版,让你看看内部各个配件!

将主板轻轻取下。

VEZ乐BOX拆解全过程图文版,让你看看内部各个配件!

这里可以看到,我们虽然将主板从机身分离出来,但为主板供电的两条线路还焊接在主板上,我们无法进行拆解。

VEZ乐BOX拆解全过程图文版,让你看看内部各个配件!

VEZ乐BOX拆解全过程图文版,让你看看内部各个配件!

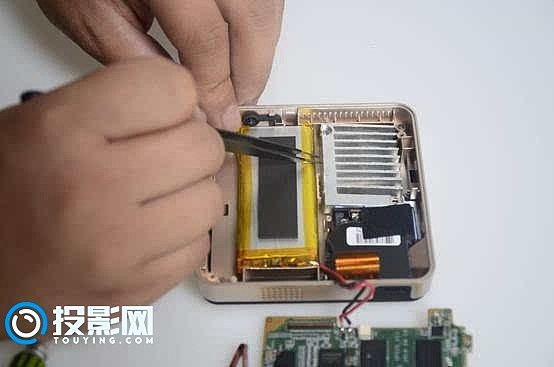

然后,我们将光机的散热片拆下。

VEZ乐BOX拆解全过程图文版,让你看看内部各个配件!

VEZ乐BOX拆解全过程图文版,让你看看内部各个配件!

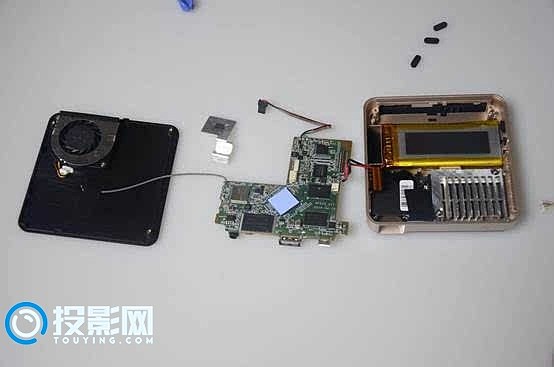

最后是整台投影仪的核心部件——光机。

VEZ乐BOX拆解全过程图文版,让你看看内部各个配件!

VEZ乐BOX拆解全过程图文版,让你看看内部各个配件!

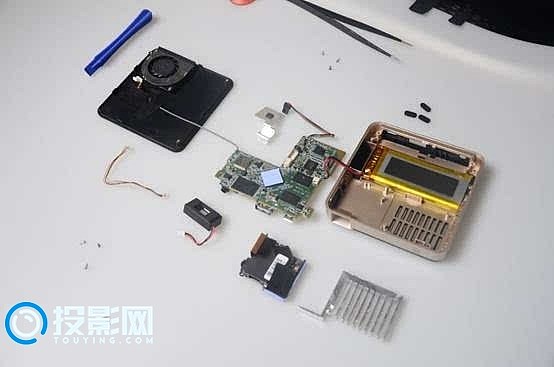

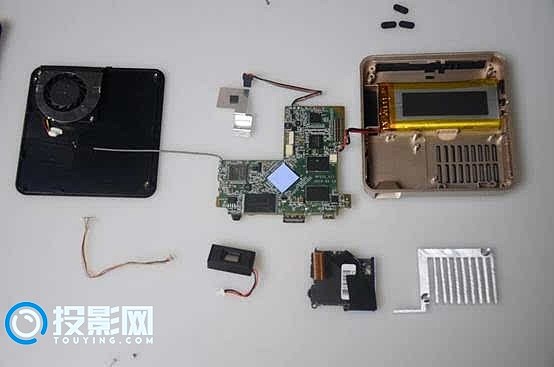

拆解完成,让我们来深度剖析一下VEZ乐Box投影仪的主板。

游客,如果您要查看本帖隐藏内容请回复

所有用户非常关心的联网性能,取决于WIFI模组。根据本人的经验,在温度过高的情况下,WIFI模组芯片的性能也会下降。从图片中我们看到VEZ乐BOX的设计将WIFI模组设计来远离发热源(光机和主芯片),看来在设计方面,也下了大功夫,而且深刻地理解了芯片的特性。经网上多方查询,该WIFI模组是正基公司出品的高集成度模组,广泛用于平板电脑与随身数码产品中,性能优异。

电池的续航能力,是所有的使用者都非常关心的问题。我们知道,电池的性能,取决于电芯的品质,以及重量体积。根据介绍,该电池使用的是目前高端手机使用的聚合物沽酸锂(LiCoO2)电池,而不是过充性能与放电次数更少的锰酸锂(LiMn2O4)锂电池,也不是目前市场上充电宝、移动电源中常使用的18650锂电池(价格便宜,但能力密度较低)。因此在安全性,充放电次数等方面,都具有不错的性能。

根据产品介绍的描述,该光机具有854*480的分辨率,属于WVGA级别的DMD芯片。根据TI公司的官方资料介绍,这些芯片目前由第三方的光学模组公司提供光机模组。登陆TI的官网,能看到生产光机模组的公司简介。在本拆解过程中,拆下来的这个光机,上面清晰地印着ONGINE的标志。由此可见,该光机由这家公司提供。根据TI官方资料,这个分辨率的光机,亮度支持从80~150流明。拆解机器的标称亮度是150流明,但是,根据了解,决定亮度的根本因素在于LED光源的效率,以及热量的处理。

整机功率,根据了解,大概为8W,其中电路部分消耗4W,光机部分消耗4W。LED光源的衰减与否,直接取决于散热性能。温度过高,会导致LED光源急剧衰减从而寿命严重小于宣称的2万小时;,而整机的电路部分的故障率,也和内部温度非常相关,过高的温度会直接导致芯片死机,从而卡死或者自动关机,频繁自启动。

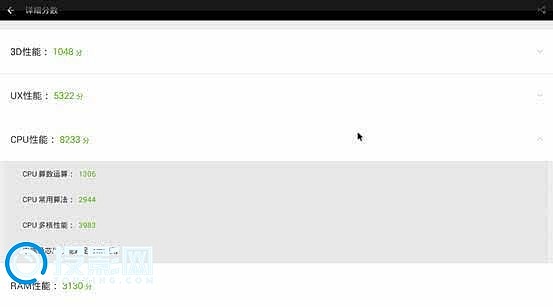

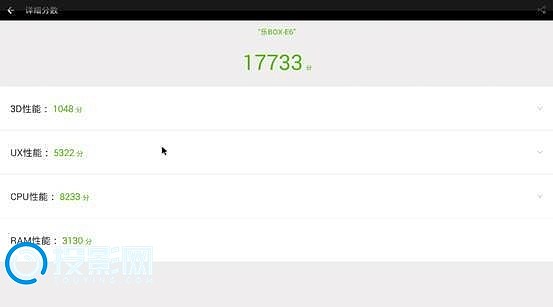

以上为VEZ乐Box智能投影仪的拆机全过程,希望对大家有所帮助。最后附上VEZ乐Box的跑分图以供参考:

VEZ乐BOX拆解全过程图文版,让你看看内部各个配件!

  分数

VEZ乐BOX拆解全过程图文版,让你看看内部各个配件!

  3D性能

VEZ乐BOX拆解全过程图文版,让你看看内部各个配件!

  UX性能

VEZ乐BOX拆解全过程图文版,让你看看内部各个配件!

  CPU性能

好了,以上就是VEZ乐BOX拆解全过程,希望通过这次拆解,能让大家对VEZ乐BOX投影仪有一个全面的了解,也为大家的选购机器有所帮助。
