东芝TLP-X3000A投影模糊,投影内容不清晰拆机维修

发表在 投影仪拆机 2019-12-3 16:23

东芝TLP-X3000A投影机,投影模糊,投影内容不清晰。像这种情况,根据以往经验。可判定为光通液晶组件老化,进灰造成。(这种现象及时更换新的灯泡也效果一般,亮度增加而清晰度不够)。排除修复方法就是清洁投影机光通液晶组件。

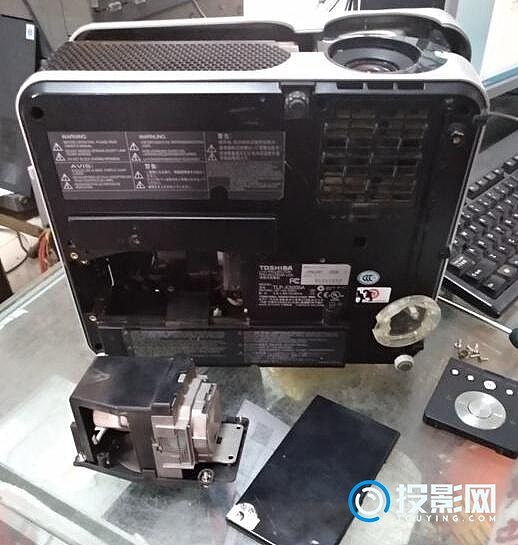

其实投影机的光通部件清洗过程,大量工作是投影机拆机的过程。首先需要拆出光通部件,才可以进行清洗程序。拆机步骤:首先取下操作面板,在操作面板开关位置,设计有可推动的开关卡扣,向操作面板大的按键方向推动开关卡扣,就可以取下操作面板(不拆下操作面板也可以,这样操作目的是防止上盖在拆卸过程中损害到操作面板)。继续卸下投影机四个侧面的四颗固定螺丝,把投影机翻转使投影机底部向上,卸掉底部六颗固定螺丝。同时卸下小盖板的两颗螺丝取下小盖板,这里是为方便更换投影机灯泡而设计的。可以看到里边的投影机灯泡组件,有三颗螺丝固定,卸开固定螺丝取下投影灯泡组件(灯泡组件在这一步卸下,因为它有一颗螺丝与光通组件相连接固定,方便后面光通组件的取下)。现在沿上下机盖结合处用撬棍撬开并取下投影机上盖,拔掉操作面板信号排线(排线底座为卡扣设计,向上拉起小卡子,排线轻松可以拔出,反之容易拔脱卡扣,造成以后排线松动现象),取下机器上盖。

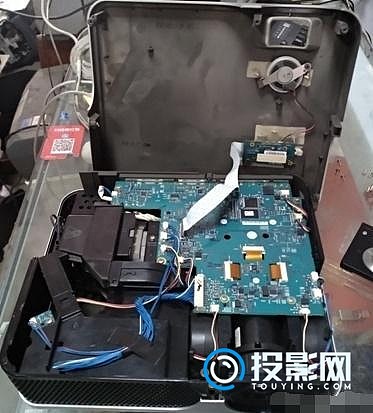

下面继续主控板的拆卸,首先拔开主机控制板的各种连接线(总计12组插针连接线与3组排线连接方式)。三组带状排线拔下时,注意拉出压线卡。这一部分生手尽量拍照或这视频留存,复位时以供参考。各种连接线拔开后,卸下主控板的七颗固定螺丝,以及投影机后部的固定螺丝,包括VGA旁边的螺丝立柱,小心取下主控板,这部分工作完成。

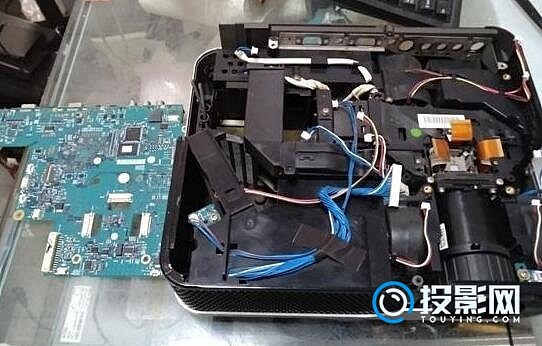

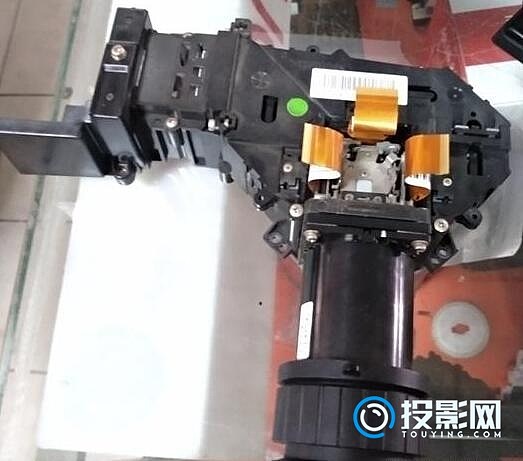

现在可以看到投影机镜头部分以及与之一体的部分了,这个就是投影机光通道液晶组件了,也就是大家经常经常听到维修人员讲的光通了。

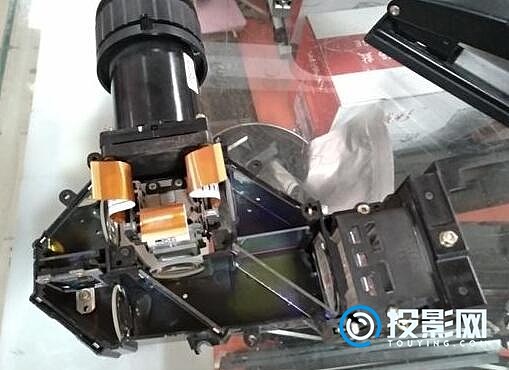

首先注意,这部分的工作一定要细心+小心。三条排线激光板部分,不是高手建议不要动手,只需用功率稍大的鼓风机以及吸尘器,清洁干净就可以了。外围滤光板即排线相邻的,三个小的螺丝各自固定的透光板。逐一卸下,清洁干净,放置到一定地方,收尾工作时在复原位。现在卸掉伸缩镜头后部左右两侧的螺丝(这两颗螺丝固定着光通中间部位的防尘盖板)。用镊子撬开固定卡扣,小心取下盖板,现在可以看见蛮多的各种玻璃镜片以及凸透镜。常年使用的机器,会看见镜片上的积灰。用脱脂棉与无水酒精小心仔细的清洁每一部分镜片,避免遗漏。(再啰嗦下,这部分操作要慎之又慎,哪怕一个小镜片的损坏,也会造成光通的报废,光通镜片市面上买不到的)。光通部位清洁完毕后。卸下镜头与光通结合部的螺丝,清洁镜头部位透光玻璃。以及清洁光通后部灯泡进光口比例组件(此处一颗螺丝固定可以整体抽出)。整个清洗过程要连续做完,以免遗漏。此处工作量不小,希望朋友们合理安排时间(别弄到一半又去干别的,导致到时候装不起来了)。




复原步骤:光通组件清洁完毕,装回机器设计固定位螺丝紧固(这里提出本人建议,拆卸每个部位螺丝要单独放置,以避免会乱,也减少个人烧脑)。装回主机板,各部位螺丝紧固包括后部VGA两侧立柱螺丝。各种插线插接到位,做到无一遗漏。装回投影灯泡以及灯泡盖板螺丝紧固。插入操作面板排线,上部机盖盖上与下部底座吻合无缝隙为合格。操作面板插入固定位。好了现在可以开机测试了,机器预热完毕,接入VGA信号,模糊不清故障得到彻底解决,辛勤忙碌终得回报。特此记录,以做存留,并与朋友共享之。
