明基W1080ST+自行拆机维修风扇,再次满血复活

发表在 明基投影仪 2019-11-29 11:16

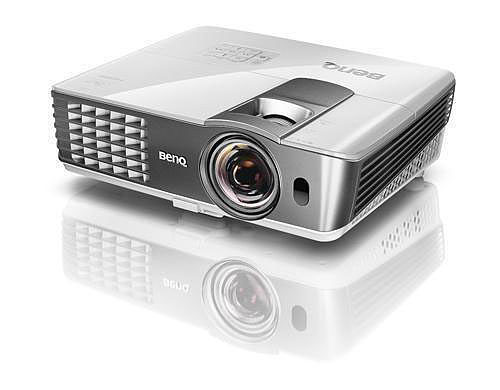

对于投影仪我应该是一个老用户了,在很久前就海淘入手过一款明基的投影仪,放在现在肯定是古董投影仪了,不过一直放在家里没怎么用,灯泡时间估计也就四百多个小时,估计很多网友应该是知道明基的W系列产品,但是明基W1080ST+应该少有人使用过,前些天闲着无聊就翻出来准备看电影,看来没几分钟就自动关机了,多次尝试也是如此,指示灯闪烁红色,好吧,估计使坏了,看看怎么拯救一下吧。



维修走过的坑:


1. 海淘的肯定没保修,而且就算国行也过保了,致电明基客服,了解到苏州有维修点,打了苏州维修点五六次电话没人接!没人接!没人接!这条路是走不通了。


2. 百度故障原因,大概率是风扇坏了,很多反映是前面风扇坏了,于是就买了前面的一个风扇。换上结果不行。 仔细观察侧边风扇不转,坏了,于是再买了一个侧边风扇,结果风扇接口不对(机器左侧风扇是三针五口的),不敢自己剪线换接头,只有再买风扇。这次干脆另外的涡轮风扇也买了。幸好如此,我的是涡轮风扇也坏了。   对于后来者,建议一次性买齐四个风扇,不要像我一样,拆机了五次,对于动手能力一般的,每次拆机都是一次风险操作。


3. 搜索了很多关键词,翻看了很多页搜索结果,发现一个问题,没有一个完整的拆机教程!没有一个完整的拆机教程!没有一个完整的拆机教程!这个时候我已经拆了几回了,就主板下面不会拆,决定一条道走到黑,最后在投影仪维修与销售的技术支持下,完成了本次拆机更换风扇。


拆机开始:


首先要根据拆机步骤,标注螺丝孔位、塑料卡扣位置、拆机注意点,尽量做到完整,详细。希望后来者能顺利完成更换风扇,解决故障。准备拆机工具:一字螺丝刀,十字螺丝刀(长柄),外六角螺丝刀,镊子,拆机棒,毛刷。拆机是要注意尽量按原来位置摆放螺丝,有些螺丝型号不同。这样方便按原来顺序安装。


拆机步骤:


第一步:拧下右侧一字螺丝。用拆机棒拆开右上小盖板。

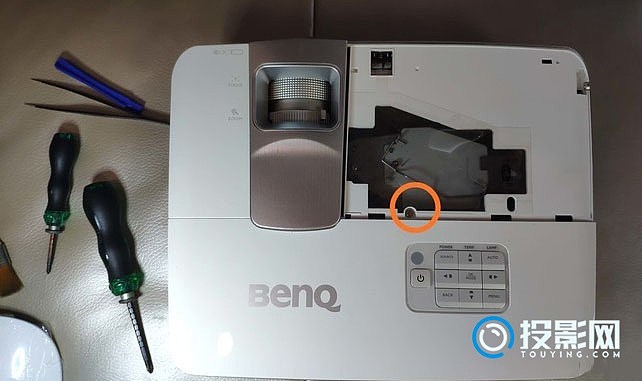

第二步:拧下中间的螺丝。

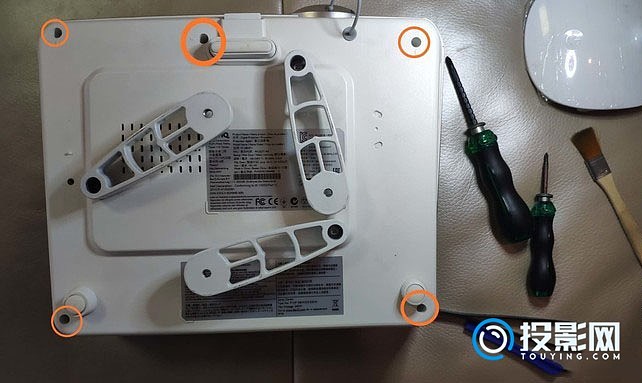

第三部;拧下背面五颗螺丝,用拆机棒拆开,注意卡扣位置

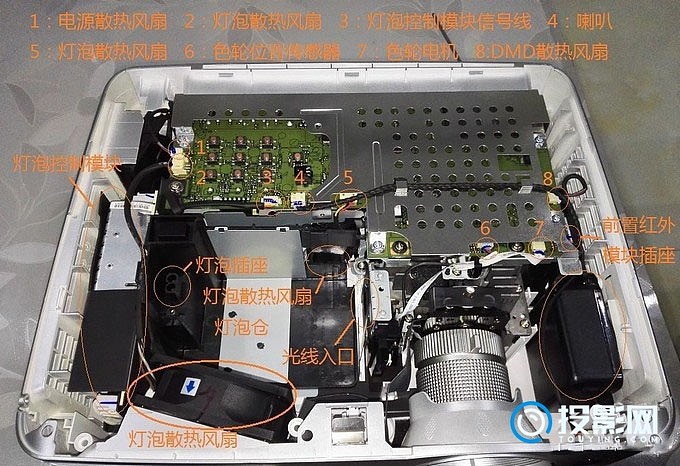

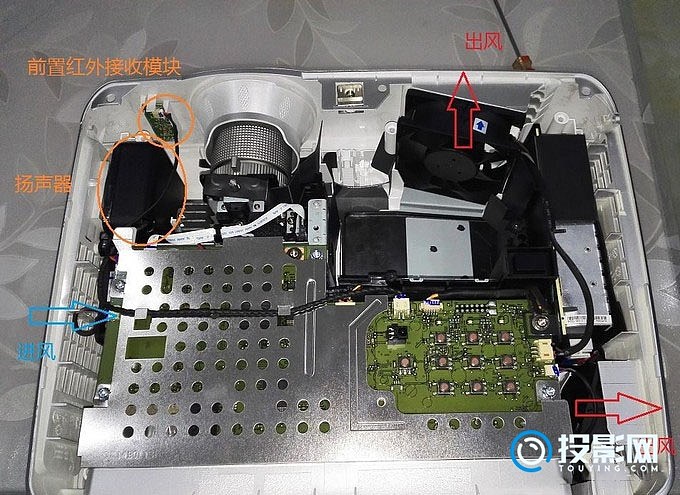

投影机布局介绍



投影机风道示意



拆到这一步,已经可以更换前面风扇了。如果确认只有这个风扇坏了,到这一步就可以了。左侧风扇也可以更换了,只要大力点就可以掰出来,当然小心点可以继续下面拆机步骤。

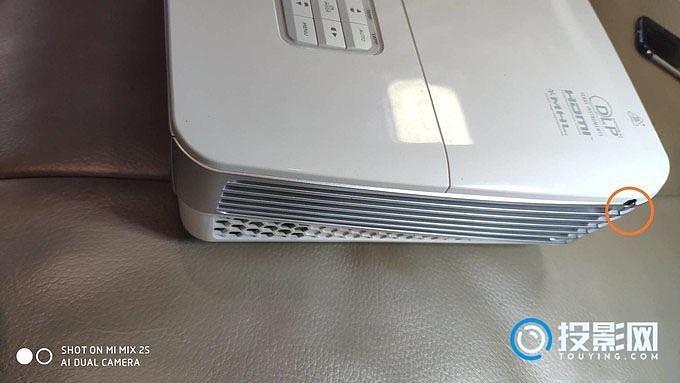

第四步:拿下两边侧板,注意卡扣位置,图片分别是左侧和右侧卡扣位置

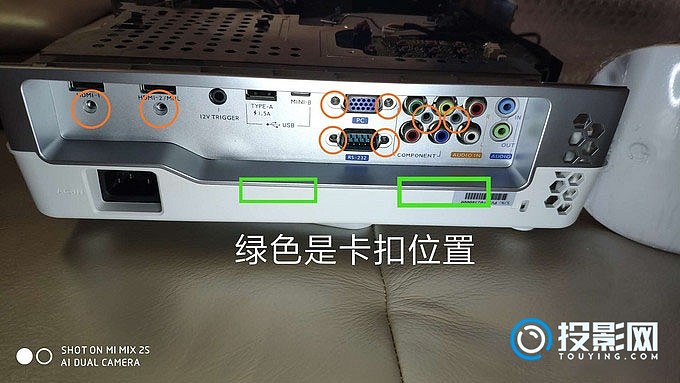

第五步:拆除背板。拧下四颗十字螺丝和四颗外六角螺丝。注意卡扣位置,先翘起,再摆掰出来。

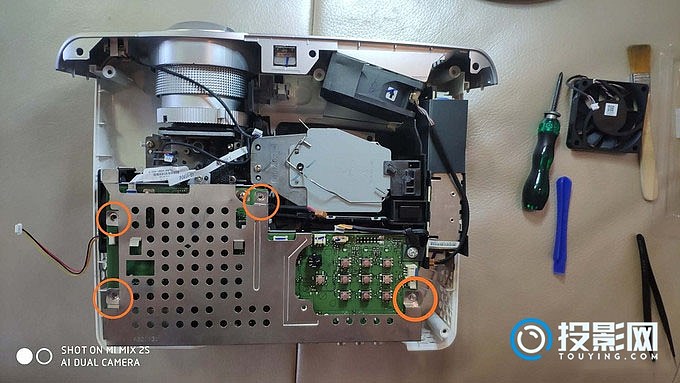

第六步:拆除金属屏蔽罩。拆除四个螺丝后,先把前面掰出来(前面有小卡点),再后面拿出来。



第七步:拆除主板螺丝和排线。黄色是排线,绿色是螺丝。  白色带状色轮线,不能拆!

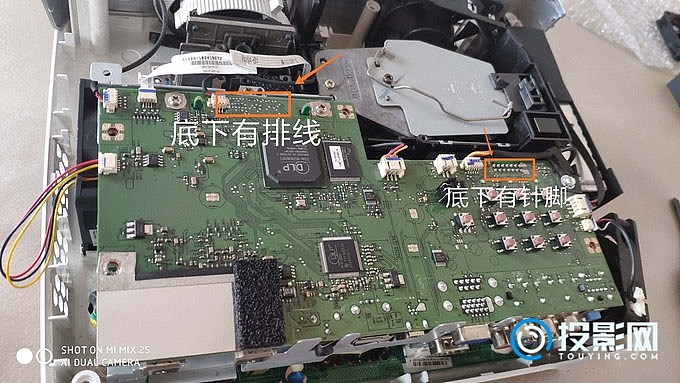

掰开主板的时候注意下面两个位置,小心,用力,才能拆开。

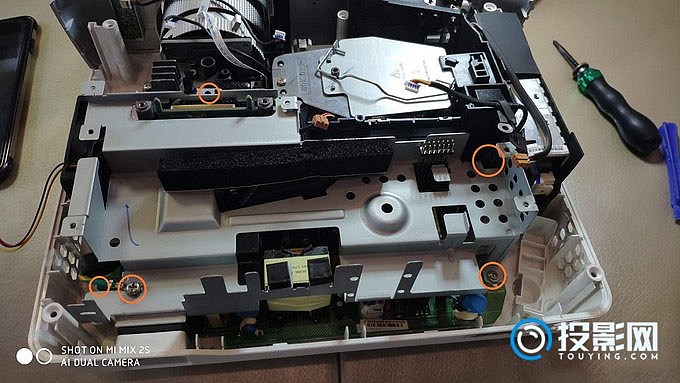

第八步:拆除主板固定钢架。拆除螺丝后,小心拿下,比较紧凑,尽量不磕碰。



拆到这里后,已经可以更换左侧和右侧风扇。

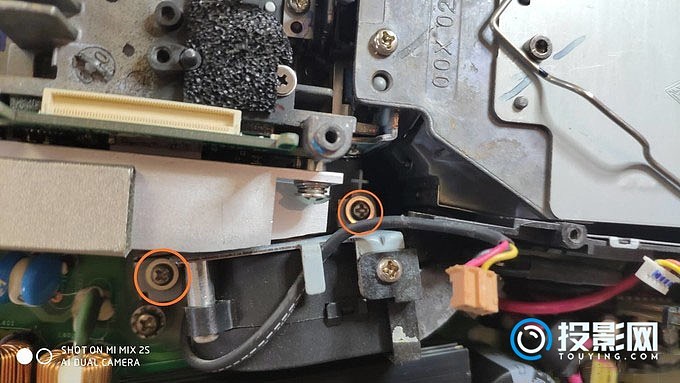

第九步:拆除涡轮风扇。先拆固定螺丝,再拆风扇连接螺丝,小心操作,旁边有温度感应头。





最后一步组装开机。默认是需要盖上盖子才能开机,不过有个窍门,按下下面的螺丝,用东西卡住,可以不盖盖子开机。我用的是水笔芯剪出合适长度卡在这里。



最后晒四个风扇图,4个风扇的详细型号,风扇全部都是 ADDA 台湾协禧的。


1. ADD0612LX-H93 DC12V  0.13A 右侧风扇,三针三口

2. BUB0512L  DC12V   0.12A 主板下面涡轮风扇

3. AD07012DB257300   DC12V    0.30A 前面风扇

4. AD0612HX-H93   DC12V  0.28A 左侧风扇,三针五口


此文到此结束。祝各位顺利拆机,更换风扇,投影机满血复活。
