爱普生 TW5200电源板损坏,拆机自救满血复活

发表在 爱普生投影仪 2019-11-29 20:17

2014年的时候在亚马逊上海淘了一天日本出售的EPSON爱普生 TW5200,自己搞起了家庭影院,几年下来,这个投影仪大毛病还好,没怎么遇到,可在最近意外发生了。一般我也只是用它来看看电影,在家也是吊装的,所以很多情况下都是插电待机的,突然有一次待机蓝灯自己熄灭了,开机失灵,必须拔掉电源重新插入才能再次开机,这样的情况使用了不到半小时,它就开始熄灯罢工了,再网上找了一些方法查询故障,大概率是电源模块的问题,需要更换电源板。竟然是海淘的售后维修肯定是比较麻烦的,索性就自己上手吧,反正也有好几年了。


拆机

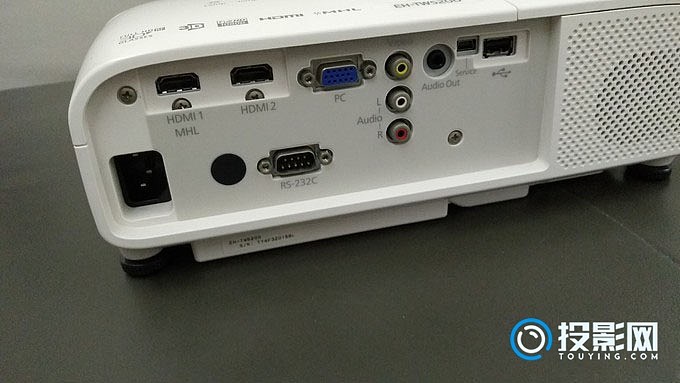

背板上有螺丝,

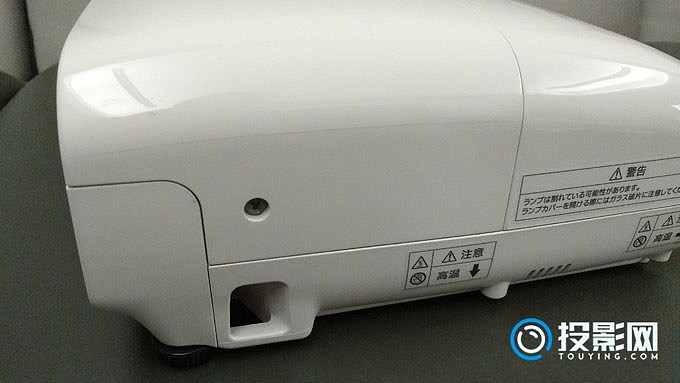

侧面有螺丝,



打开灯罩里面有两螺丝,



打开空气滤网盖里面还有两螺丝,



底板更是一圈都是螺丝!



从中间这个最深的开始拧,



螺丝刀没磁也难不倒我,用磁珠链把螺丝吸出来。



外壳螺丝拆光光,把背板和底板从机体上分离出来,

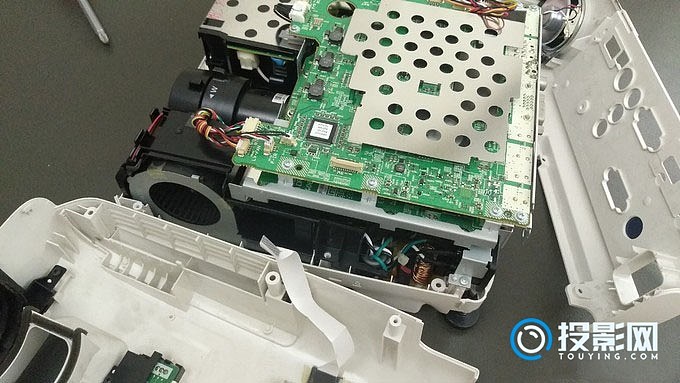

先拍照记录清楚主板的螺丝位与接线位,拆下主板,



小!心!翼!翼!地松开3LCD排线,拍照,拆下驱动板,



终于看到电源盒

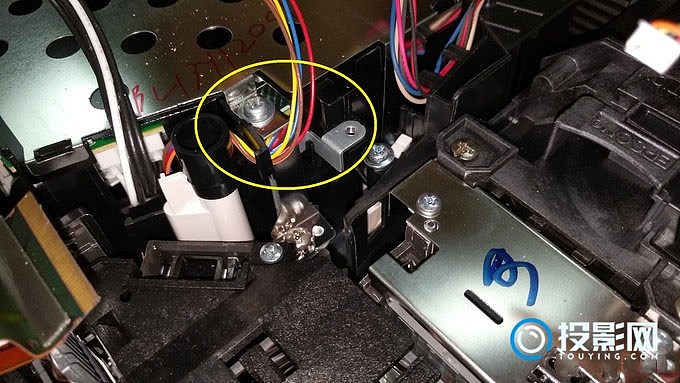

继续拆,留意图中的异形小铁片,虽然有拍照,但装回去的时候顺序搞错愣是捣腾了十几分钟



卸下电源盒的屏蔽罩、保护壳,总算看到电源板,



松开接线,取出板子,看上去好好的呀,也许只是某个元件老化,肉眼是没办法诊断啦。



小小投影机结构还是挺复杂的,光学机电一体化,就是太难拆装了!

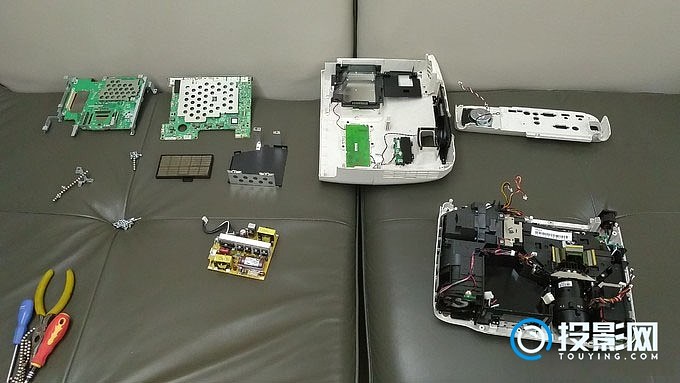

数一数,真给我大卸“8”块,还有n多的大小螺丝。



采购新器官

知道这个机子用是的什么款式电源板,上淘宝买的时候就不选同一款了,希望能避开又一次的故障;下单,等待数日,等待期间沙发划为军事保护区,不许一切人等接近,家长也不例外!


满血复活

新的电源板到手,排排坐,比比看:新板的大电容特别显眼,这个我灰常灰常喜欢,



好了按拆机的反步骤把东西一样样往回装,除了中间那个小铁片之外还都顺利,拧外壳螺丝前先通电试下机,OK,顺利点亮,菜单操作也顺畅,



把外壳也装好,螺丝一个不多、一个不少,将机子重新吊起来,开机,放片,幸福生活又继续啦!



后记:

有一定的动手能力,FIY(Fix It Youself)自己维修设备是很有乐趣也能省下不少银子的事,不过拆解过程中一定要胆大心细做好记录,拍照、笔记可以有很好地辅助作用,这个投影机螺丝虽多但规格只有两三种还好,如果拆一些小电器、手机有各种大小长短的螺丝,建议还要画图加胶纸把防止错位和丢失。
