明基MP775投影仪拆机 网友超全分享


发表在 玩机达人 2020-1-6 16:52
本帖最后由 三分禾 于 2020-1-6 16:54 编辑

投影仪市场不断涌现着新的产品,满足着人们的需要。想必小伙伴们的家中也有各种老物件,明基MP775投影仪作为投影仪界中“老物件”的代表,它到底由哪些部件构成呢?来自网友的超全拆机分享,让我们一起来涨涨知识吧!


这个投影仪已经比较早了。现在已经是已经不能开机的砖。因为在印象中投影仪是金贵的机器,换过灯泡,还没有拆开看过里面的构造。今天就来打开它,饱饱眼福啦。

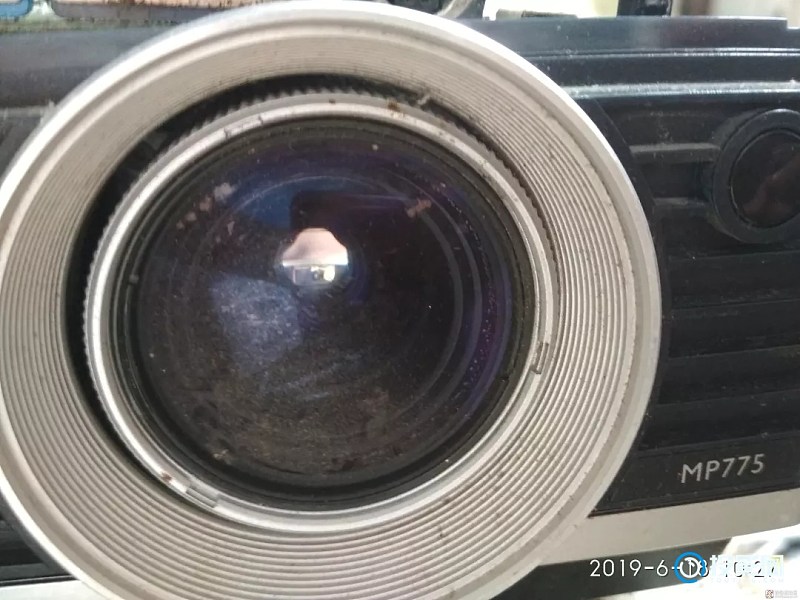

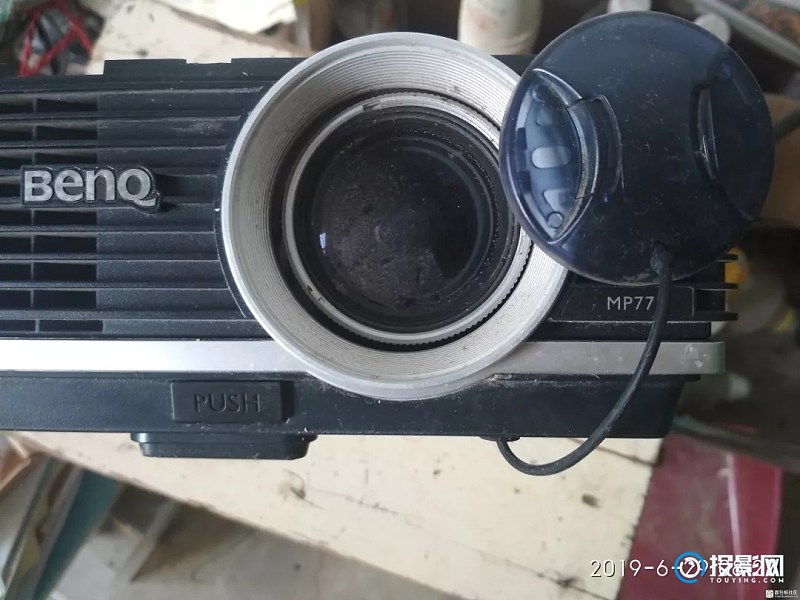

在镜头的右下方,有投影仪的型号标记“MP775”。怎么样?这个投影仪够老吧!

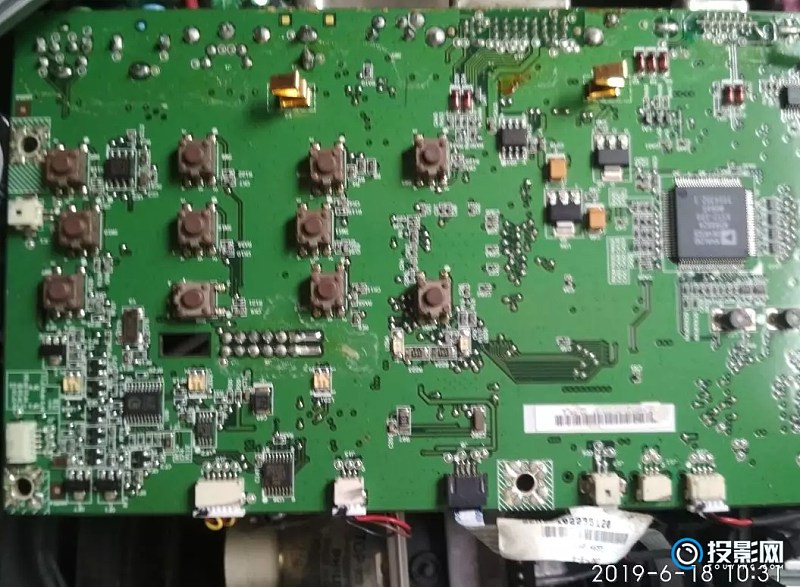

打开投影仪的后盖,拿去静电屏蔽罩板,首先看到的就是投影仪的主板。左边的几排轻触按钮对应着投影仪外壳上的控制面板按键。上面有个芯片比较显眼,标识为“AD9882A”,百度结果为“用于平板显示器双接口”,应该不是主控芯片。

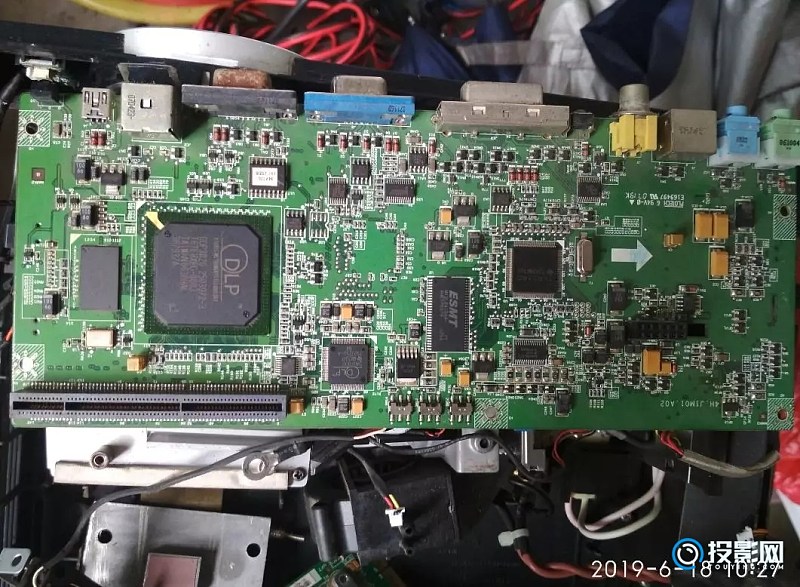

翻到主控板的反面,我们可以看到上面新片密集。左边有颗DLP的有点像CPU的芯片,应该就是投影仪的主控芯片,上面的标识为“DDP3020”,百度结果为“图像处理芯片”。在它的右下角还有一颗小一点的方形芯片,标识为“DAD1000”,百度结果为“DMD的驱动芯片,是很早期的型号”。另外,周边有一很多电源控制、内存之类的芯片。再往右边。还有一颗管家很多的方形芯片,标识为“TVP5160”,百度结果是“NTSC/PAL/SECAM 分量 10 位数字视频解码器”。左下角、主控芯片下方的插槽是什么作用呢?


原来这个插槽上插着的是整个投影仪的核心部件——液晶显示部件。140个金手指,和主控芯片连接在一起。本卡背面有一个巨大的,金属散热器,边上还有小风扇。

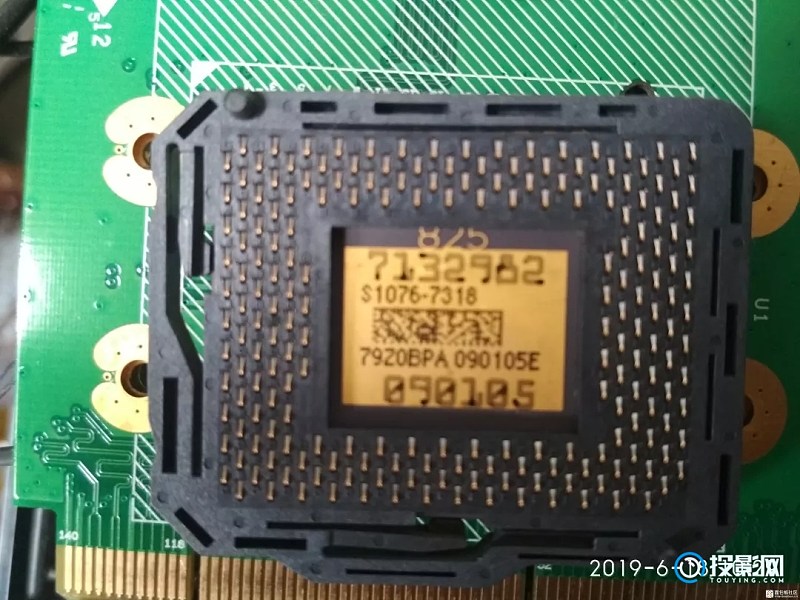

板卡上的核心液晶显示芯片是通过一个黑色的小插座和整个板卡,连接在一起的。

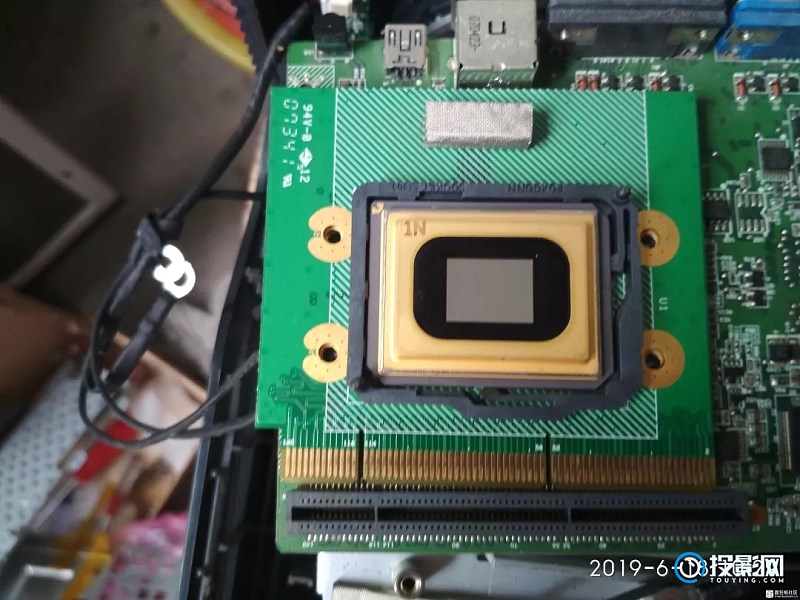

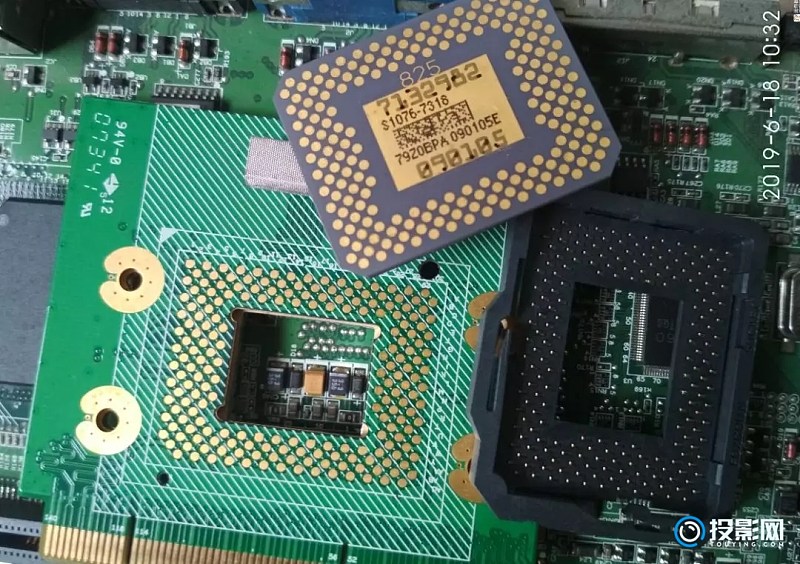

液晶显示芯片,中间就是应该是一个小屏幕。看上去像一面小镜子。跟原来想的不一样。光线并不是穿过透过液晶屏。投射图像,而是通过这个反射把图像投影到屏幕上。


前面拆开了投影仪的主控制板、液晶显示组件,坛友忆轻狂在前面博文下留言: 查了一下,S1076-7318是数字DMD芯片,是数字微反射镜芯片,这个挺牛的。感谢坛友!自己还没想到去查一查显示组件还有芯片型号的,在面包板论坛共同学习、互帮互助、一起进步,欢迎参与探讨。

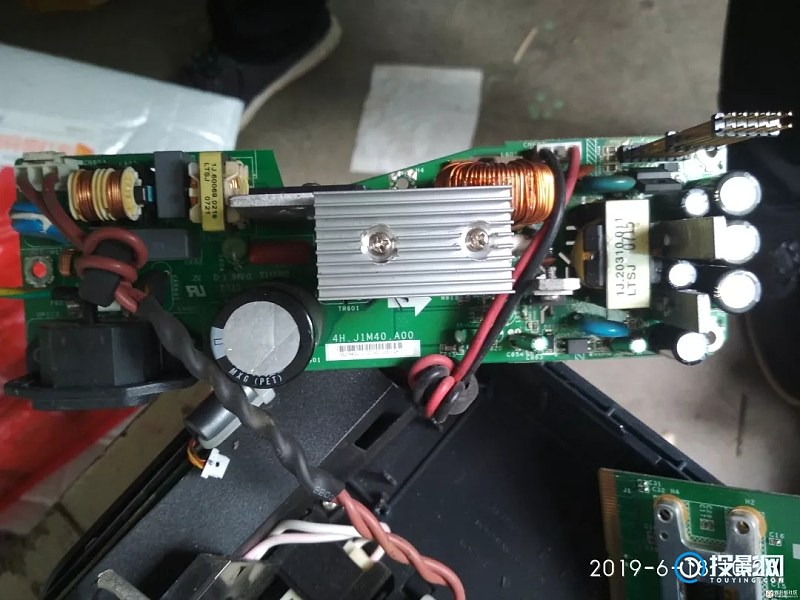

在主控制板正下方,是投影仪的电源模块板,有大电容、散热器、变压器、滤波电感等元件,不是很复杂的一个开关电源,通过12针的排针与主控制板相连。另有一路220V的交流电通过电线直接连到了投影仪灯泡的电源模块组件,灯泡是投影仪的耗电大户,连出去的电线较粗。

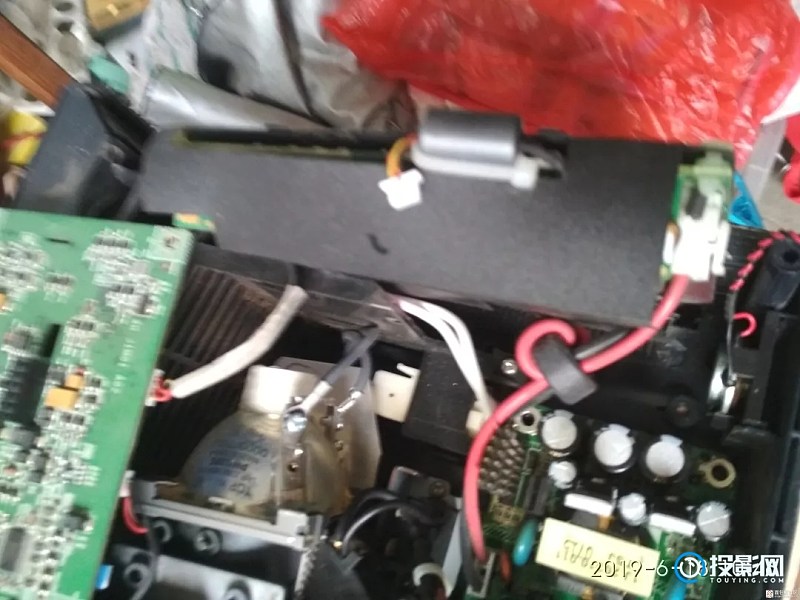

投影仪灯泡供电模块位于主控制板右侧,灯泡组件右侧,有黑色绝缘塑料皮包裹,卡在机壳右侧边板上。卡得较紧,不易取下,就给个照片,看个大概。


投影仪电路部分已经拆解得差不多了,引起了管理员的关注,真没想到,看来不认真 还真不行了[留个汗先]末了,叮嘱一句:拍照的时候手别抖![再流个汗]之前因为阴雨天拍的,求数量速度了,有些图片拍了就上,确实像是拍时手抖的效果,道个歉了,补张高清图先。红米4拍的,应该能看的比较清晰了,拍电路板部分还真有点难度,因为有反光,光线强了仍有部分会模糊点,技术有待在练习中提高。

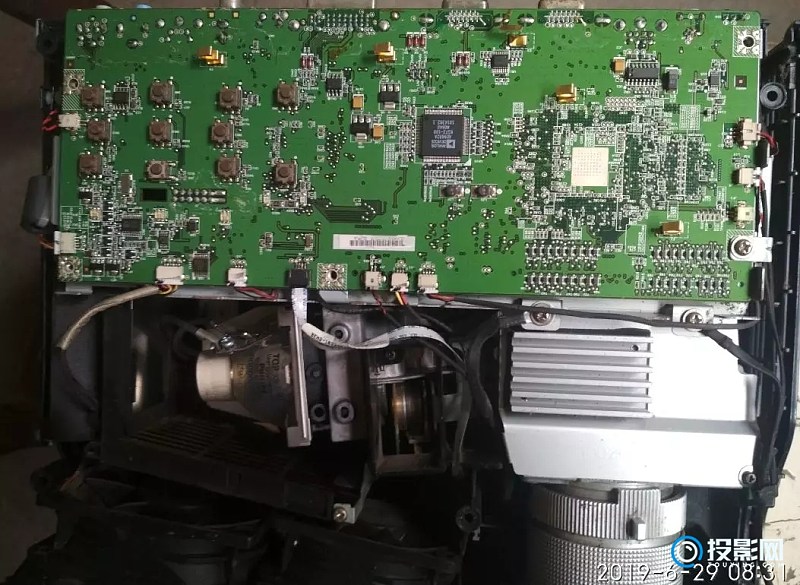

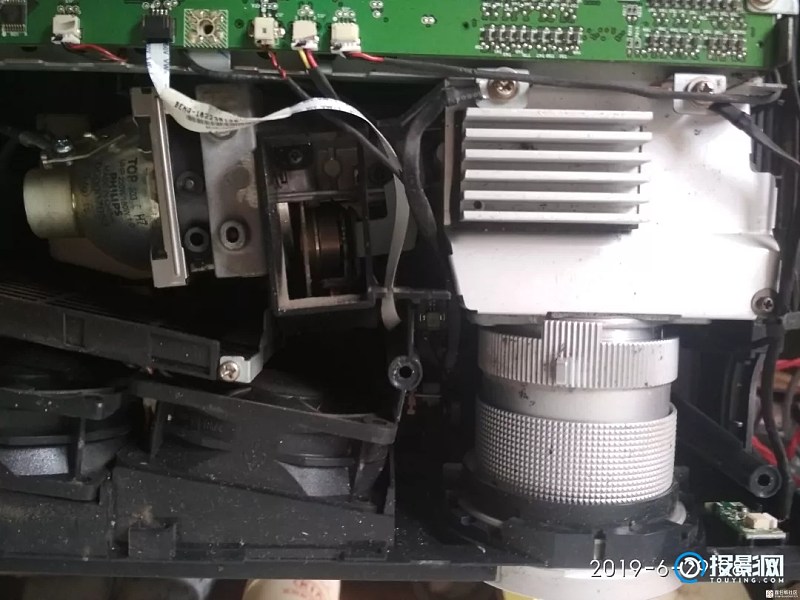

下面是光路部分的拆解,光路部分更为精密,感觉是手摸一下就会留下越擦越脏的印迹,尽量保持不去触碰。首先就看到起点的灯泡和末端的镜头。对于光路部分其实比较陌生。百度了一下“明基MP775”,得到如下产品信息:“教育投影机,投影技术:DLP;亮度:3700流明;对比度:2000:1;标准分辨率:1024*768;屏幕比例:4:3/16:9可选;投影尺寸:31~300”


百度得知当年这款投影仪的报价为10900,灯泡报价为2400,难怪这个灯泡从未更换过,封条完好。

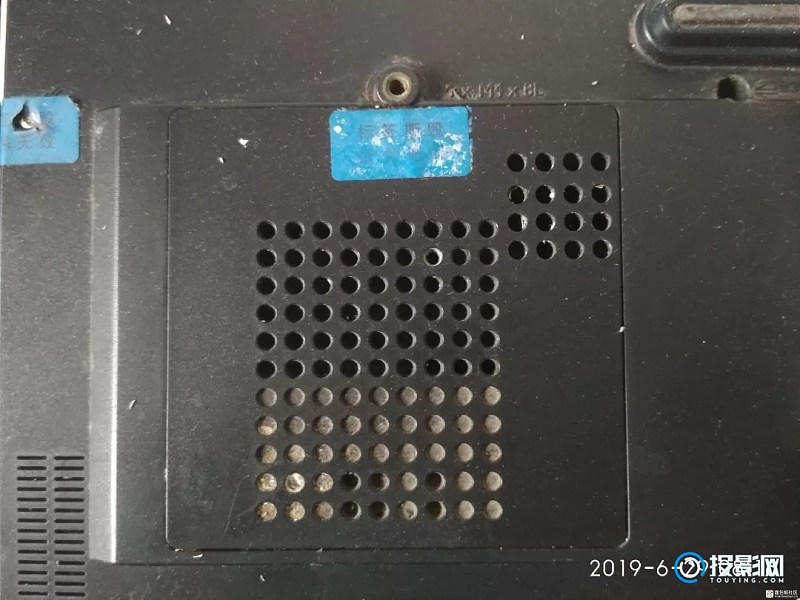

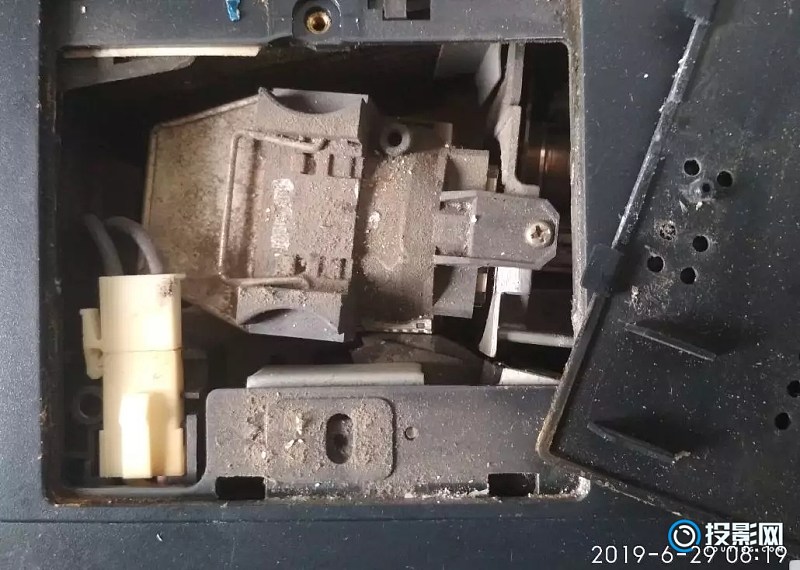

旋开封条下方盖了胶盖的螺丝,掀开灯泡盖板,就看到了灯泡组件。这款据称防尘做得很不错的投影仪终究敌不过岁月,组件上积了不少灰尘。有一个固定螺丝和电源接插头和灯泡电源模块连接。

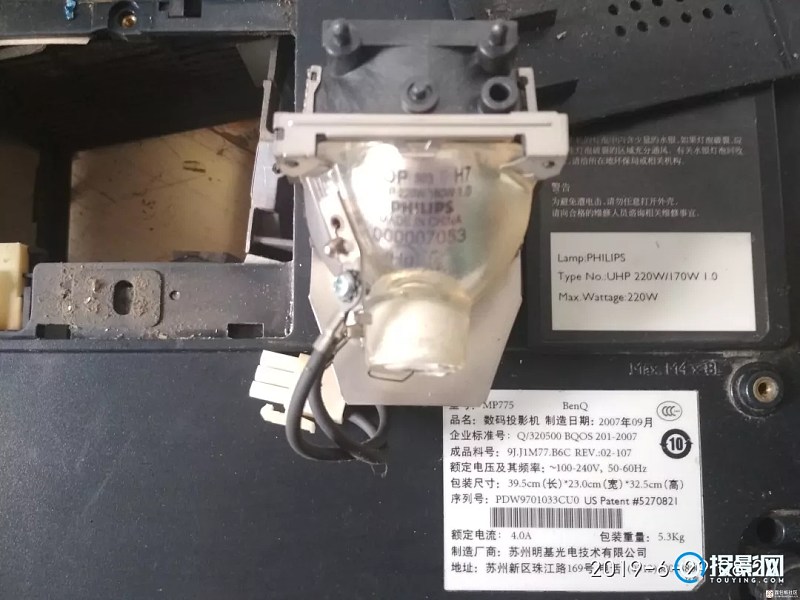

拆下的灯泡组件,出自飞利浦,180W的灯泡。底部机身上的标牌第一次露脸,上面记载了不少信息。

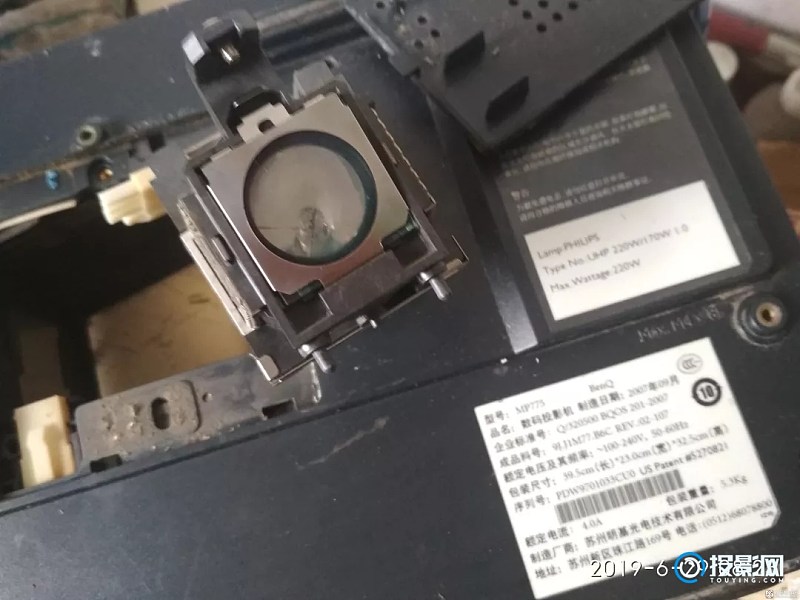

再来张灯泡前脸照片,可以看到灯泡的内芯,2400的主件啊。拍照又出了点问题,实际前脸玻璃上是没有灰尘的,核心防尘还是不错的。

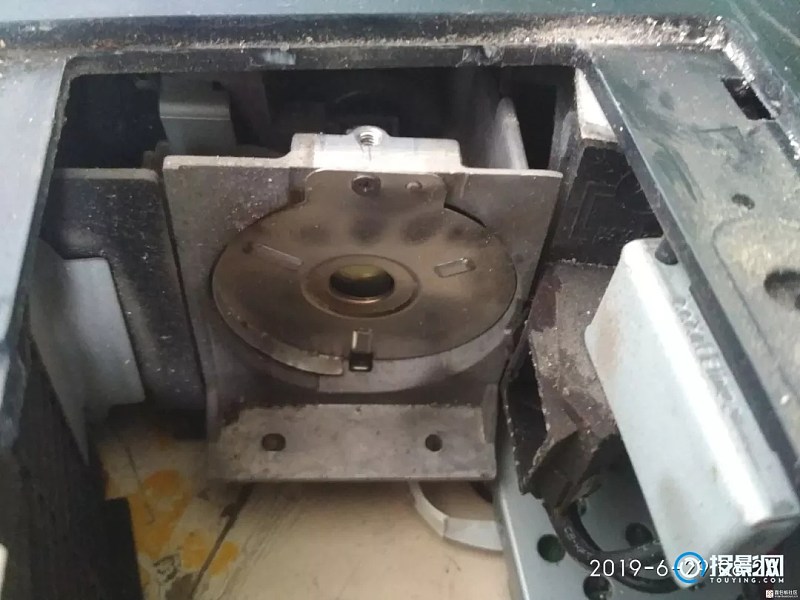

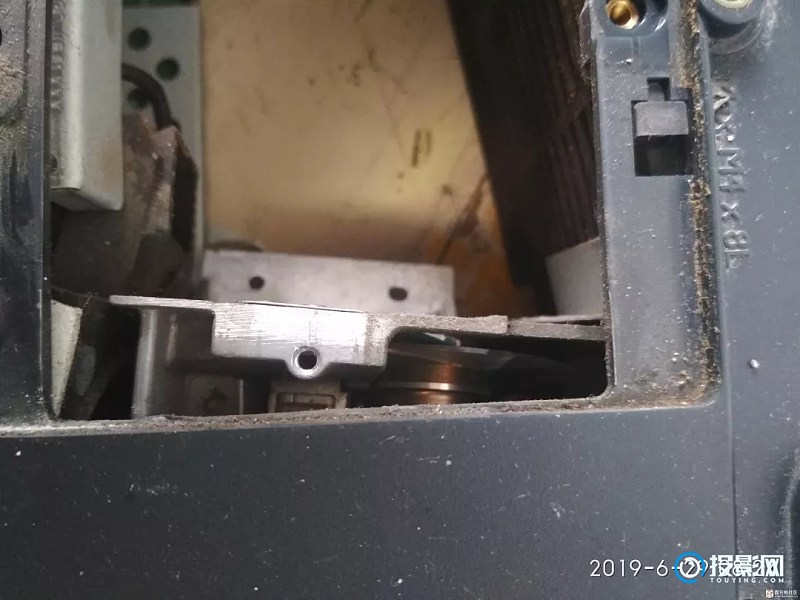

光路通孔和扇热出风口,强光集中,热啊!


通光孔后面是什么呢?这里又是一个比较重要的部件:色轮(Color Wheel)。百度了一下显示原理的关键技术:DLP是“Digital Light Processing”的缩写,即为数字光处理,也就是说这种技术要先把影像信号经过数字处理,然后再把光投影出来。找到了一幅直观的原理图片:

明基MP775采用了DDP3020芯片和第三代黄金色轮技术,画面色彩更真实,动态画面更流畅。数字光处理技术很强大,一幅彩色画面被分解成RGB三色(或者RGBW等更多色),在和很短的时间内交替显示到屏幕上,通过视觉暂留效应在观看者的大脑里重新合成原彩色画面。


输出镜头,内陷加镜头盖,也是防尘设计。下回我们再细看下投影仪的防尘和散热部分。


分类: 消费电子


电路和光路部分拆解完成,接下去再细看一下处于辅助地位的散热和防尘设计。灯泡是热源大户,注意左下角两个大风扇。强光的代价就是高温,即使现在用LED光源也难以避免这个副作用。强大的气流可以把热量大部分排出机器,同时也是灰尘进入的通道和噪音源。在风扇静音方面还是有些潜力可挖的,有通过DIY替换静音风扇改造低价投影仪的实例可以参考。

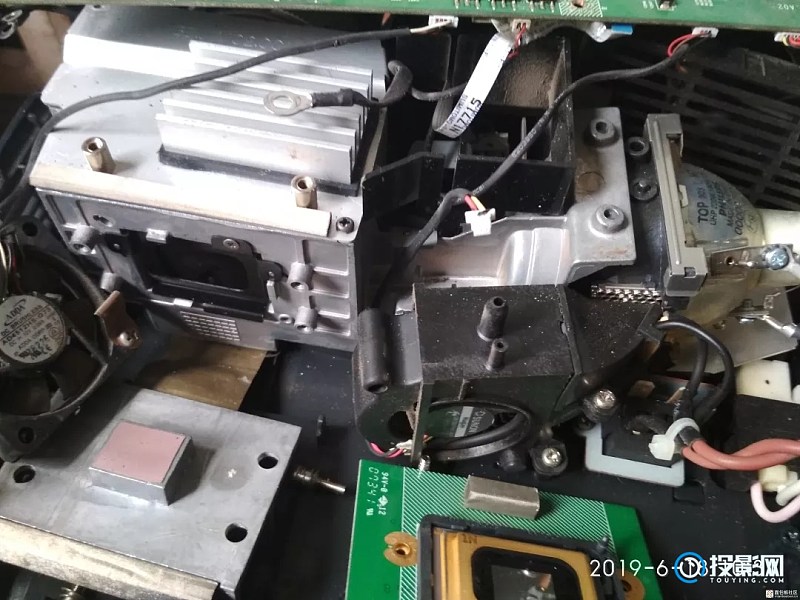

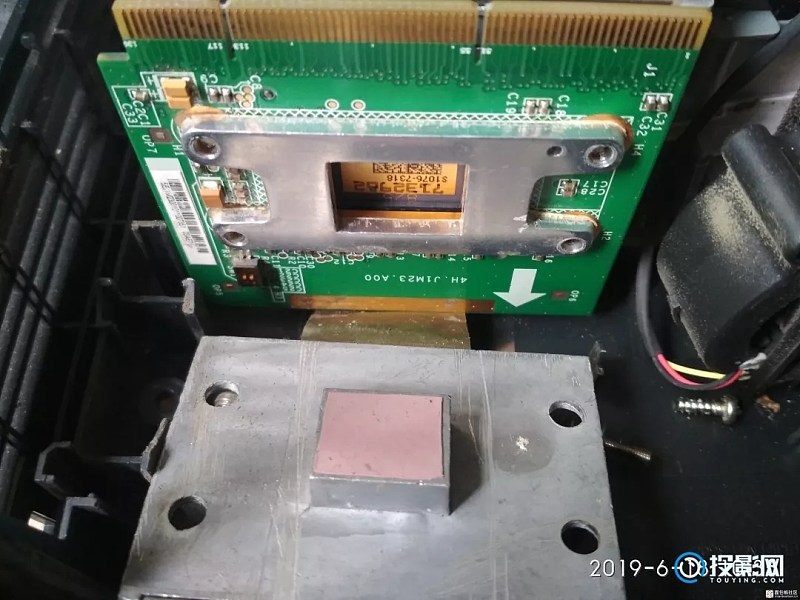

另一个需要散热保护的是投影仪的核心元件——数字微镜晶片(DMD),强光通过这里反射将图像投影出去,晶片后方就是一块巨大的涂了导热硅脂的金属散热器,旁边有个小一点的风扇。突然发现散热器右侧还有个通向灯泡的小型风机,整个内部的通风散热系统就这样连成了一体。

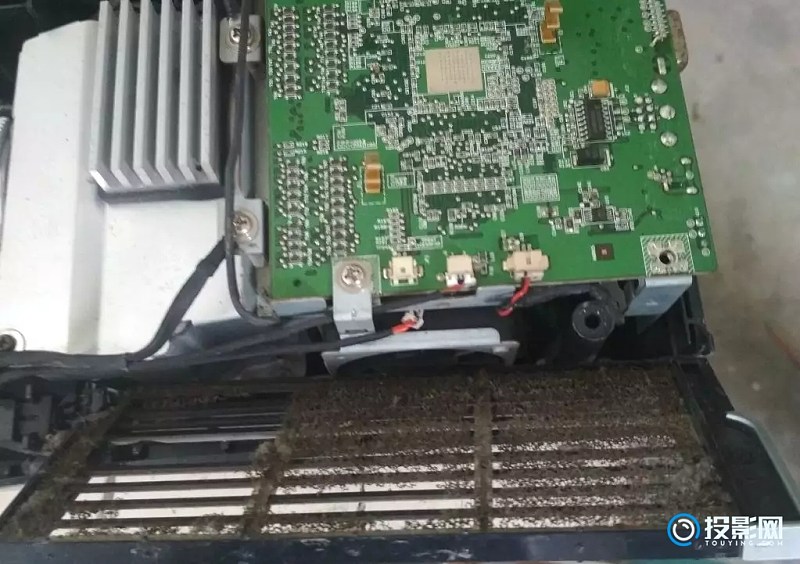

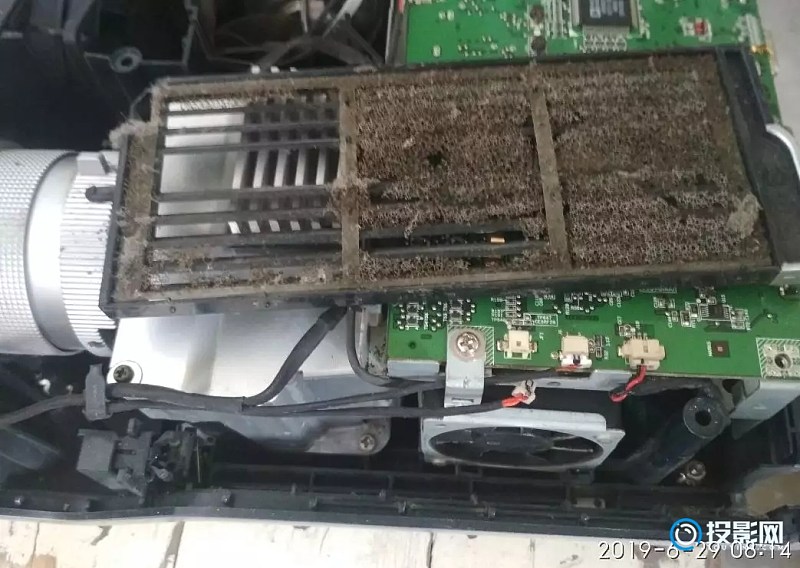

DMD主件散热器的散热风扇其实是在主控制板的下方左侧,这里应该是个进风口,为了防止灰尘进入,风扇前方被一个插卡式的过滤器挡着,维护时常把过滤器抽出来除尘。说实话,这是见过的比较薄和简单的过滤片,目前挡灰尘的海绵层已经老化破烂。


这是灰尘过滤器原先该在的位置,机壳上这里有个插槽。

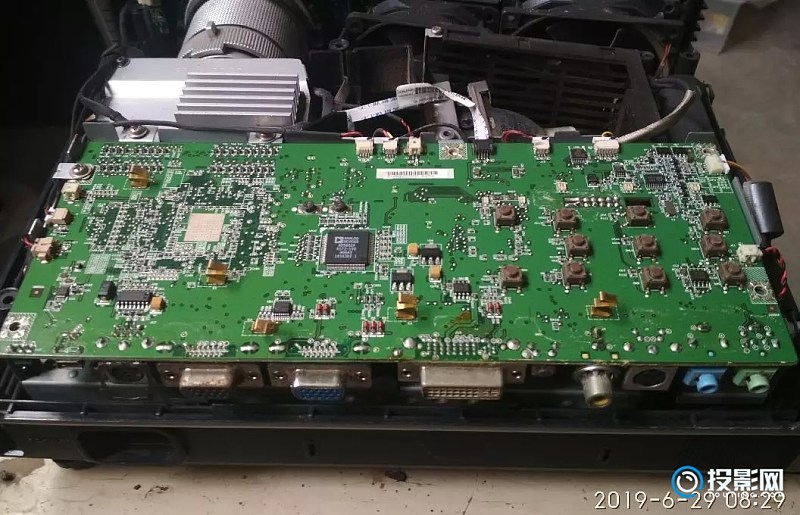

拆解投影仪的过程是一个有趣的学习的过程,通过一步步地拆解、猜测、查询,逐步理解了整个DLP投影仪的工作原理,从前方来看一遍整个投影仪的内部构造,与初次见面应该看到了更多内容和细节。

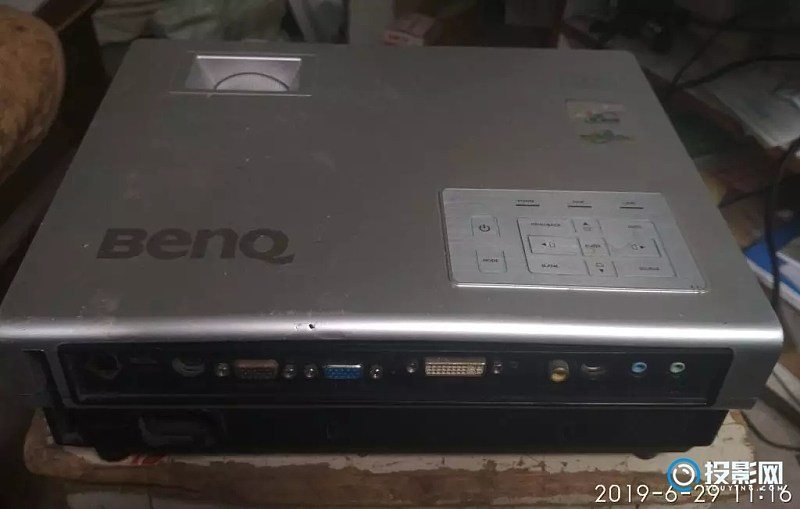

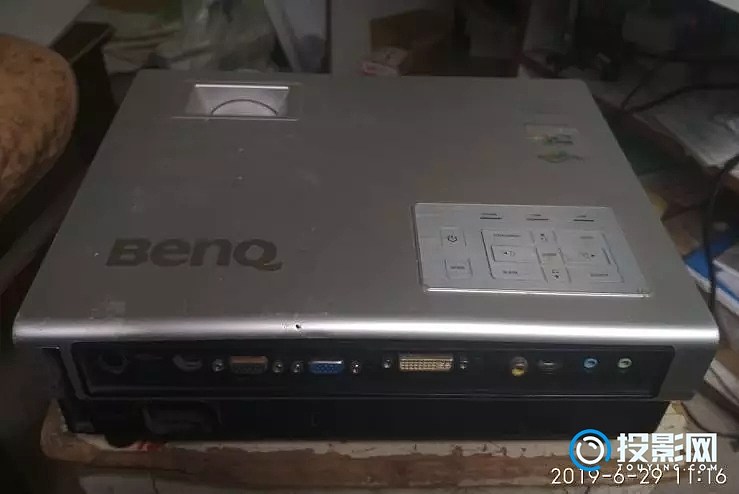

作为一个结尾,展示一下组装回去的整机,期待下一回精彩的拆解经历!
