动手达人拆机:带你一睹VEZ微型投影真容

VEZ V2Plus是款微型投影仪,正好呀,我手头上有这么一款,不过貌似目前某东好像没得卖了。为了让大家大饱眼福,今天呢,我给大家拆VEZ V2Plus投影仪,让大家看看他的内部结构。一睹它的真容!

V2Plus的包装、配件真容:

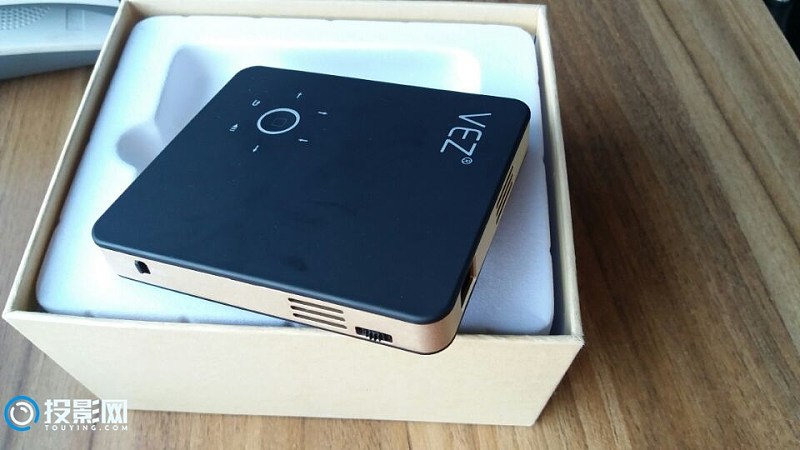

采用现在手机通用的环保牛皮纸加硬纸板包装,坚实不易损坏,简洁大方。

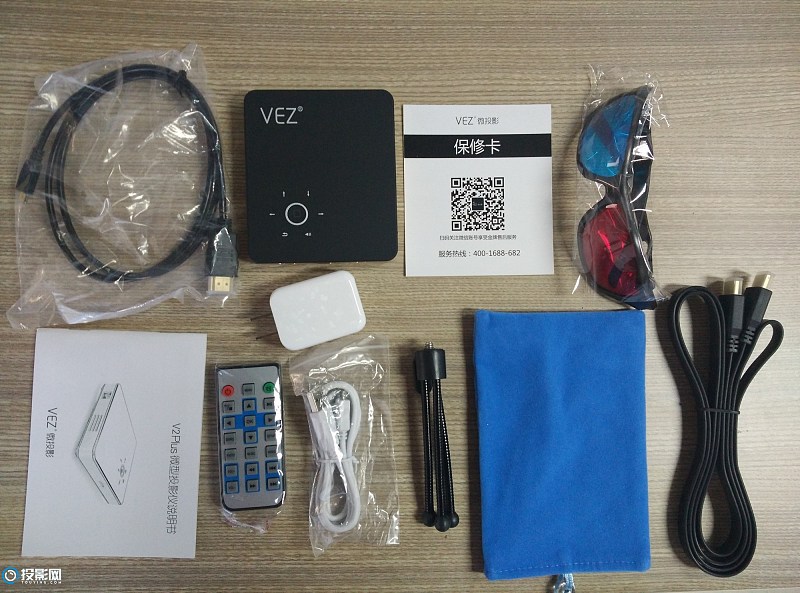

来一张V2Plus配件的全家福,厂家还是蛮用心的,各种配件全部配齐,省去了小编再去额外购买小配件的麻烦,这点要给厂家点个赞!


V2Plus采用黑色磨砂外壳配金色边框,整体线条明朗,简洁大方,具有很强的现代简约气息。


小V(小编给它的称呼)给人的第一眼感觉真的很精致,够小,够薄,和公司会议室顶上长期使用的那台大投影对比,着实让小编感到惊讶!脑子里突然有种想法:这么小的体积真的可以用来投影吗?

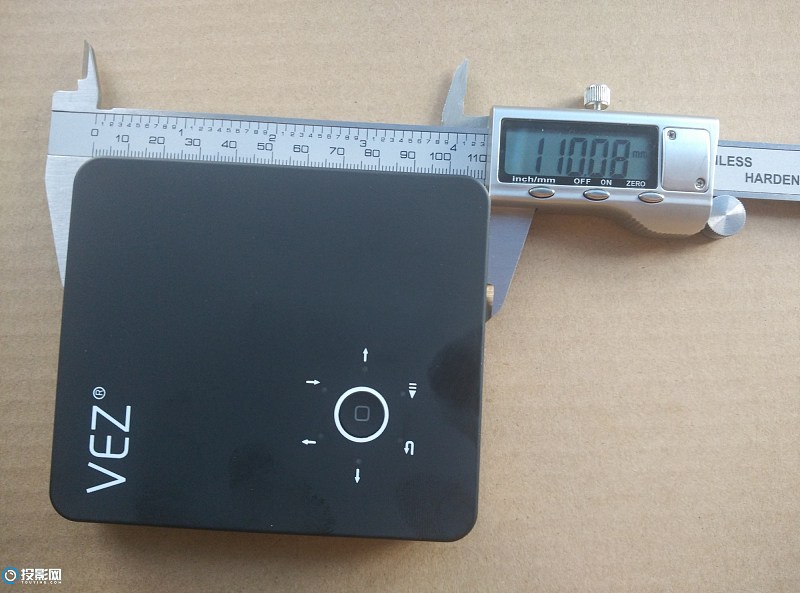

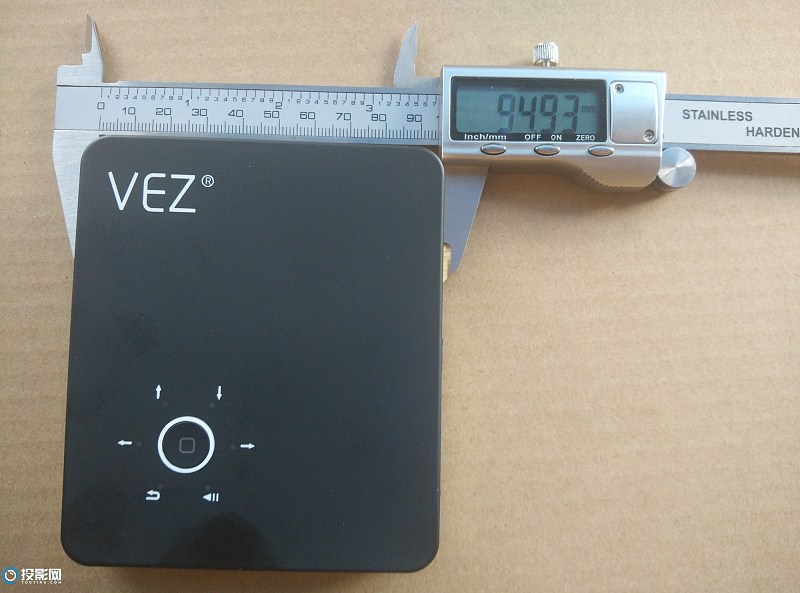

特别找来同事的卡尺好好测量一下小V的身躯:

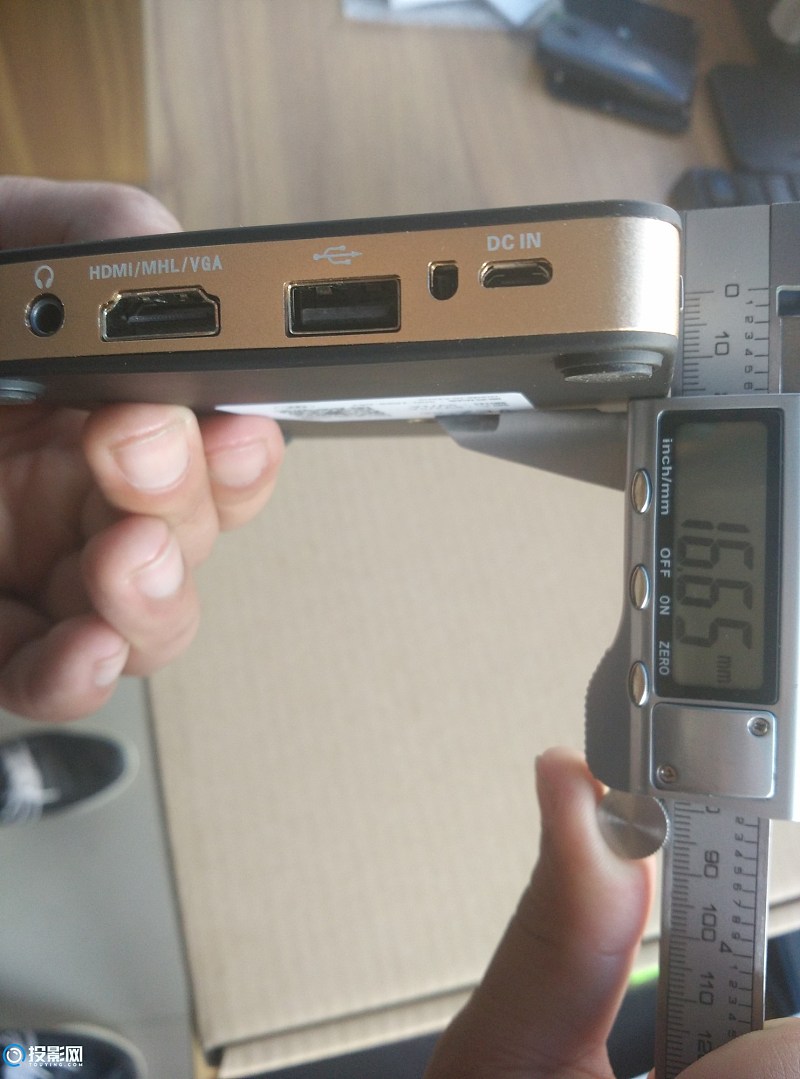

实测长度、宽度、厚度分别为:110.08mm*94.93mm*16.65mm ;和官网上标注的尺寸只有零点几毫米的差异,难道同事这个卡尺没有调校过吗?小编就不晓得了。但这个机器给我的感觉就是小,非常小,比常用的充电宝还要小巧,放在口袋里完全看不出来你带的是什么东东,怎么样机友们,对于这个尺寸是不是感到很惊讶呢!

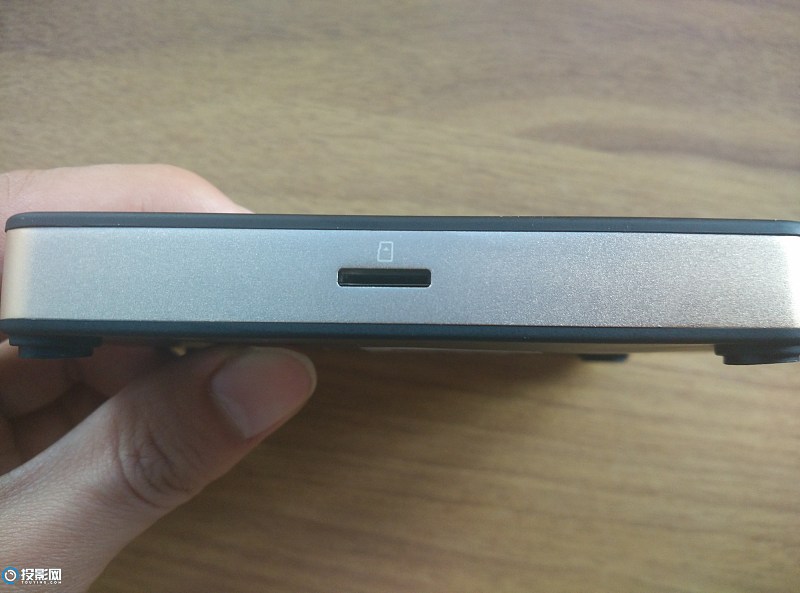

机身四周的接口及按键分布:

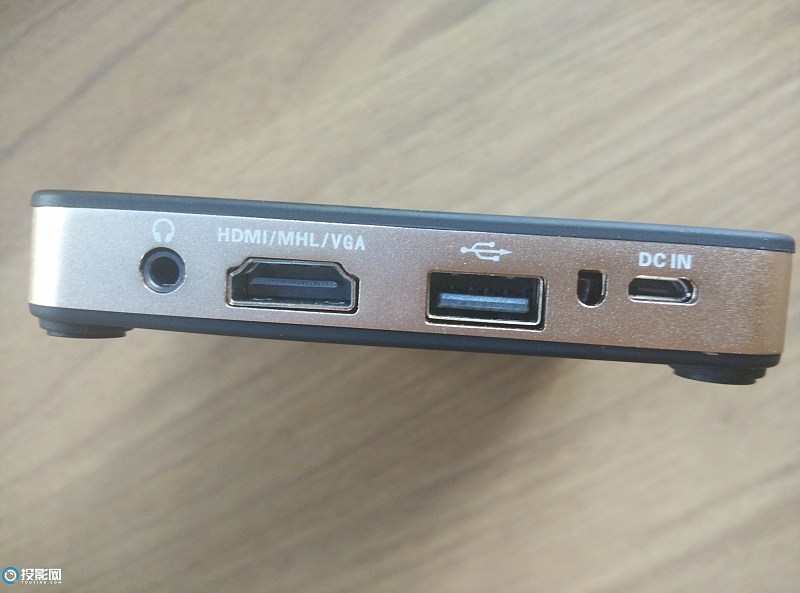

背面配置了HDMI接口、3.5mm声音输出口、USB接口、红外接收口、DC电源输入接口。

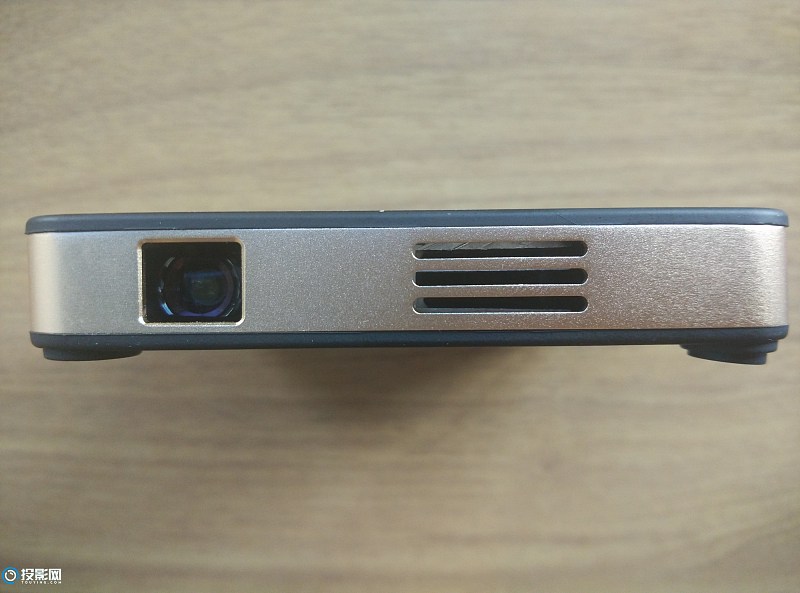

正面就是小V的核心部件光机镜头了,通过这个镜头伙伴们就可以躺在卧室那张大床上舒服的观看自己喜欢的片子,还有三条散热口,可以保证长时间观看机身温度不会太热。

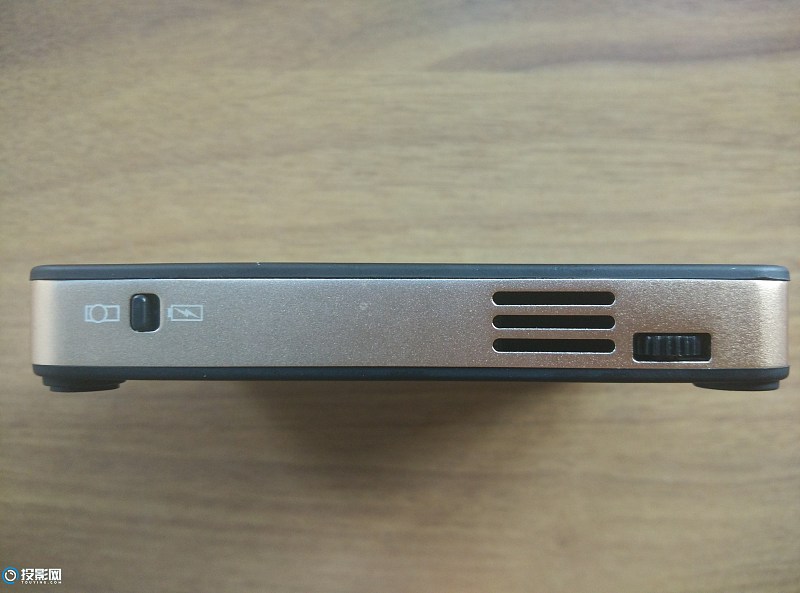

左边是机身电池转变为充电宝的转换开关,拨动开关可以几秒钟让小V变身为充电宝,三条椭圆形散热口和正面的散热口同时为小V降温,保证机器运转稳定,散热口前面就是齿轮状的调焦轮,跟随投放画面的距离大小,可以手动调整调焦轮来调整画面清晰度。



小V的四周接口布局设计非常合理,可以说是四面开花,充分利用了机器的可用空间,集成度非常高!

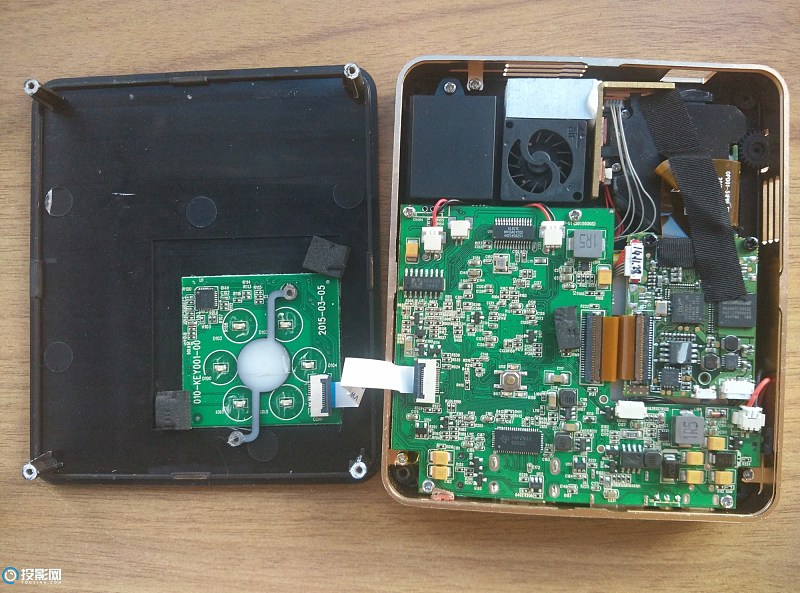

卸掉小V底部4个硅胶垫,拆掉4颗螺丝就可以打开小V了,从图片可以看出内部布局还是十分合理的,主板、光机模组,触控模组、散热片,散热风扇、驱动模块、各种连接器插件等密密麻麻布满了小V的内脏中,正所谓麻雀虽小,五脏俱全嘛!


拆掉主板进一步探索小V的内部秘密,主板下方分布了完整的光机模组,电池及电源模组、光机旁边那颗精致的调焦轮,这下总算看清了、各种排线和走线分布的还算整齐。

此处内容被隐藏,回复本帖后可见


hdmin显示用的是型号sd520 TI(德州仪器)

主板S面分布的两颗芯片是台湾晨星软件科技的视频解码芯片, 型号分别是A7ML831C A6ML522D充分保证了画面的清晰度。

怎么样机友们,小V元器件的选配都用了业内主流的正品器件,可以保证小V的稳定运行,我们可以放心的躺在床上看电视剧了!

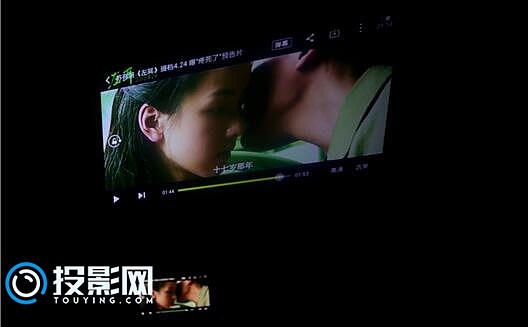

来两张小V投放的画面,小编使用手机同屏镜像功能将手机播放视频同屏投放出来,清晰度,颜色,流畅度都还不错,小V播放时的散热风扇噪音可以忽略,躺在床上看视频别有一番滋味呀!


总体来说,V2Plus的做工工艺,零部件配置,外观结构设计及投放效果还是很不错的,打消了小编最开始对于这款机器的质疑,希望VEZ品牌能够为大众消费者带来更多有趣,便携的科技产品,当然价格也是很亲民的!
