当贝D3X拆机:拆机一起来看看当贝D3X怎么样

当贝投影仪 · 发表在当贝投影仪 2020-11-28 13:59

当贝D3X是当贝投影旗下发布的新品轻奢型投影仪，发布仅半年时间已是三千元价位里销量前几的投影产品，收到用户们的广泛好评。别人说的都不信，那么今天我们就来拆机当贝D3X，看看当贝D3X怎么样。

一、当贝D3X拆机视频

二、当贝D3X拆机图解

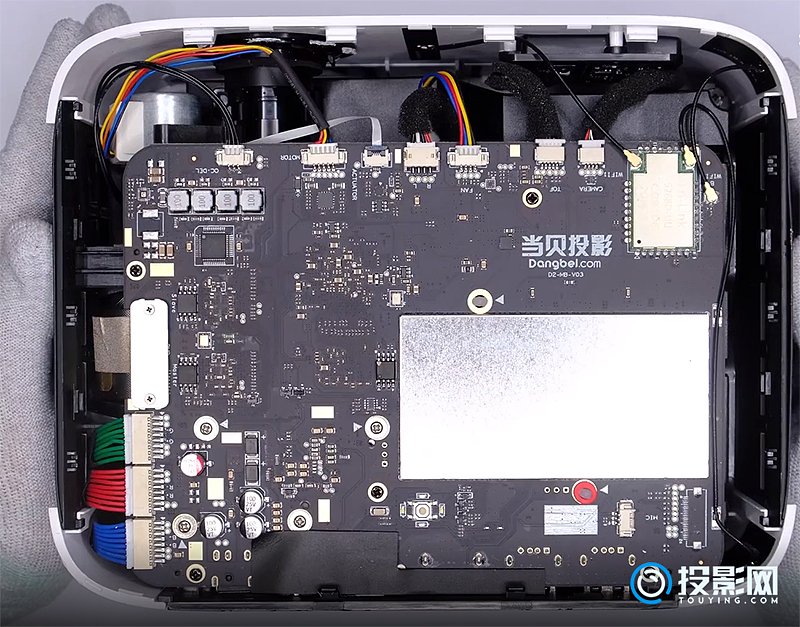

揭开当贝D3X的“天灵盖”，看到的就是当贝D3X的主板了，显眼的当贝投影logo和屏蔽罩。可以看到内部线路和零部件都归置的很工整。

主板部分：

将主板上的一圈排线先拔掉；

再取出主板，黑色主板富有科技感，主板的背面有两个大的散热片，需要将散热片和屏蔽罩都摘下来；

拆下散热片和屏蔽罩，电源开关所有的排线接口和wifi模块都集中在这面；

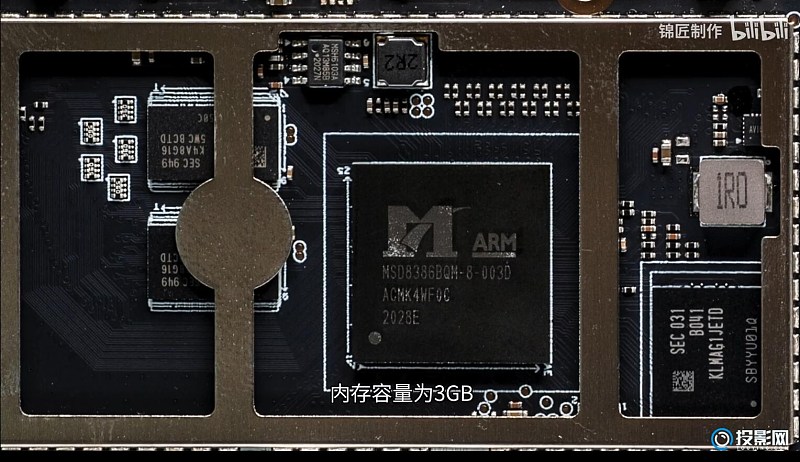

另一面是处理器型号，上面写的MSD8386，其实就是MSD6A848，只是投影仪和电视上的叫法不同。

光机部分：

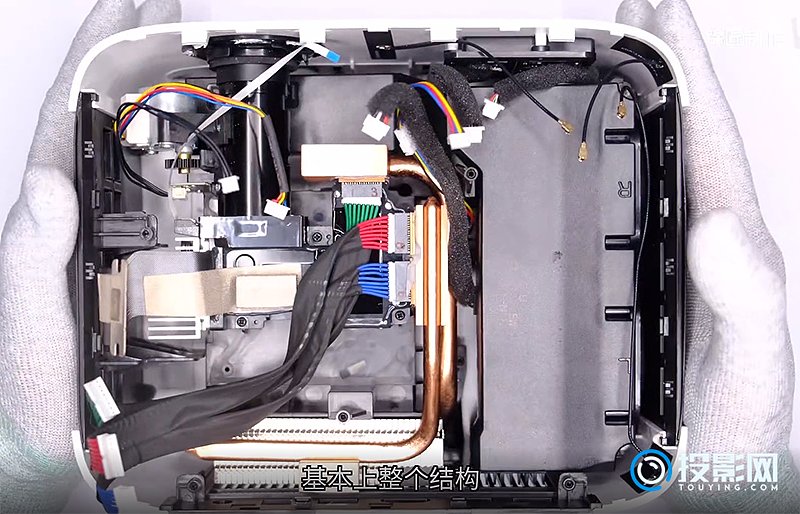

主板下面就是投影光机和音响了，音响看起来很大，占了近三分之一的面积，看来当贝D3X的音质效果非常棒；

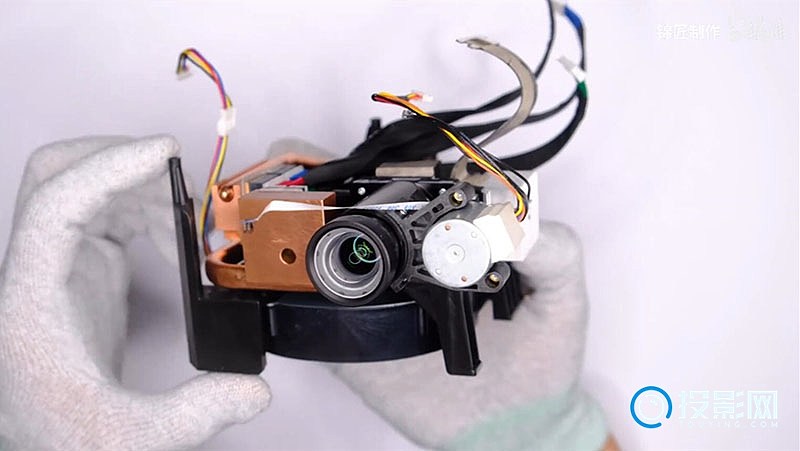

先得把投影光机部分拆出来，但是光学组件是较为密闭的仪器，这就不拆了。

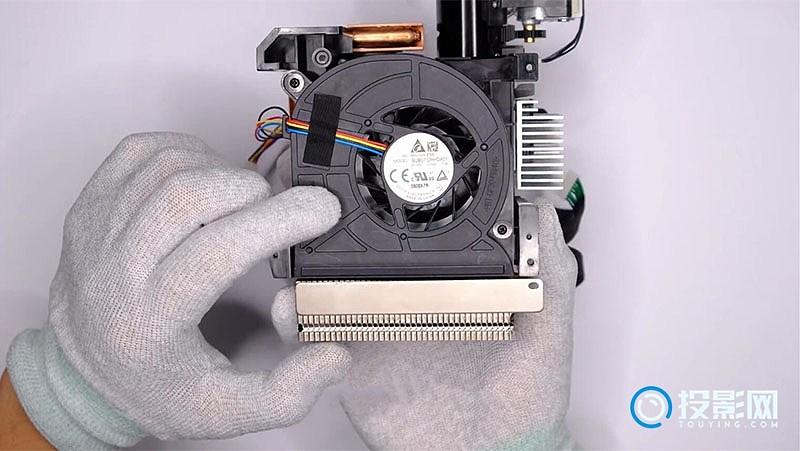

光机底部是一个非常大的散热风扇。

扬声器部分：

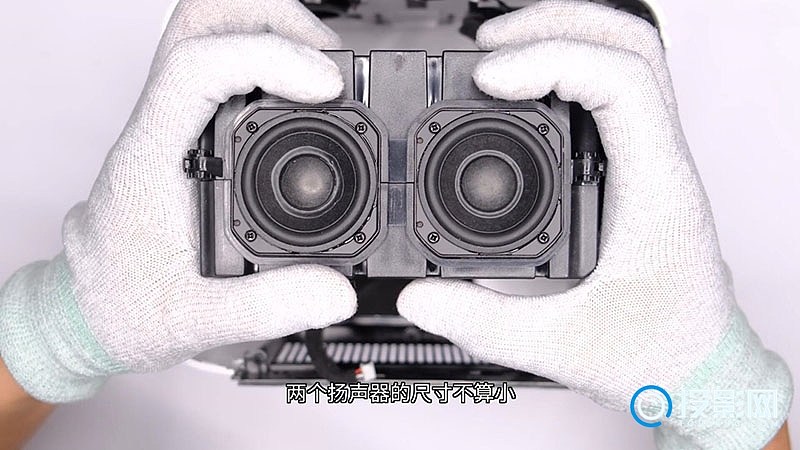

紧接着就是音响，音响整个都是用胶封死的，所以得放弃拆解了；不过可以看到有参数，这是一个四欧姆5W的扬声器。

对焦部分：

采用的激光对焦，与手机摄像头的零部件有点像；这个摄像头模组可以加快投影仪的对焦速度和进行自动梯形校正。

对焦摄像头

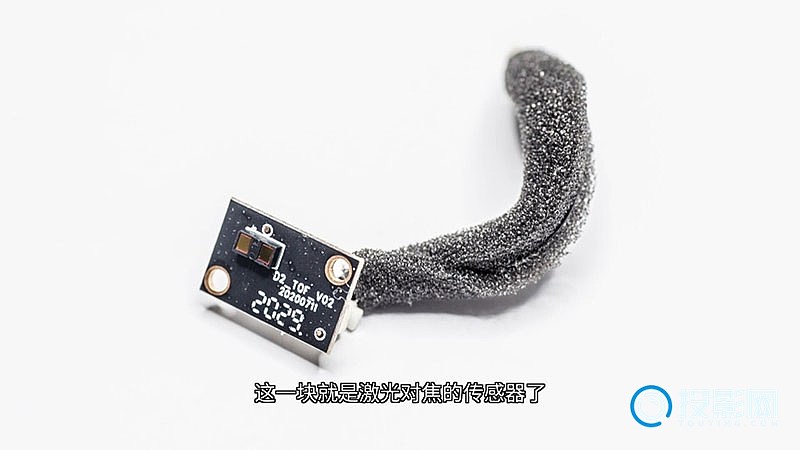

TOF激光对焦模组

三、当贝D3X怎么样

整个当贝D3X的拆机到此就结束了，当贝D3X的布线很归整，零部件分布也很合理，像我这样的强迫症患者看着也还是很舒服的。从散热设计、结构设计来看都非常合理，当然也能展现出完美的投影效果。不知道看完拆机后的你感觉当贝D3X怎么样呢？

鸣谢：拆机视频由B站UP主锦匠制作提供
