微型投影仪拆机:狂拆二手投影仪 详解内部电路主板
微型投影仪拆机:狂拆二手投影仪 详解内部电路主板
发表在
综合交流大区
2022-6-21 23:09
|
来自浙江
今天心血来潮想拆一个微型投影仪,就有了这篇狂拆二手投影仪 详解内部电路主板,希望给投影拆机小白们指条明路。话不多说,我们直接开拆:
一、投影仪画面及外观实拍
这款投影仪是塑料材质的机器,比较意外的是没有开关键,就是常说的通电自启,直接拔掉电源就可以关机,不过不知道久了会不会对投影仪不好。
用的是树脂镜头,几乎没有玻璃,开机要进行二次对焦,发热会造成虚焦情况,内凹的设计形式,可以避免人触碰到镜头造成的损伤。基本上是不需要清洁的,但相对不耐磨,就和我们的眼镜一样,用久了一样有划痕。
另外这投影的涂层老化,有点沾手,可以用酒精擦擦,基本不碍事。
实拍效果:
二、内部电路主板
1、主板排线接口:
散热风扇、DMD显示芯片、对焦电机、led光源、扬声器左/右声道、USB内部扩展、7.4v锂电池。

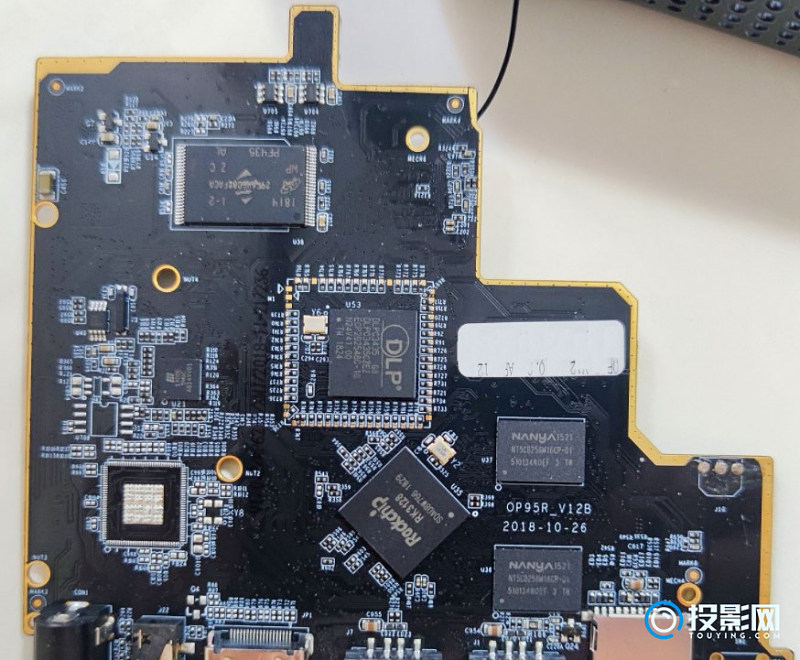

2、主要芯片都在这块板上:

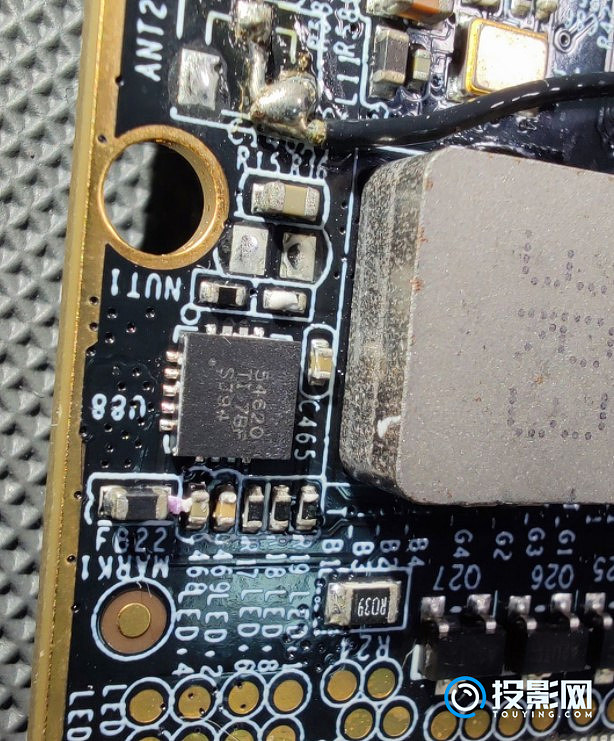

3、TPS54620:
TI的4.5V-17V、6A 同步 SWIFT™ 降压转换器,主要作用是LED光源驱动。
4、AP6212:
正基的WiFi+蓝牙模块,单频WiFi,蓝牙4.2,WiFi和蓝牙共用单天线

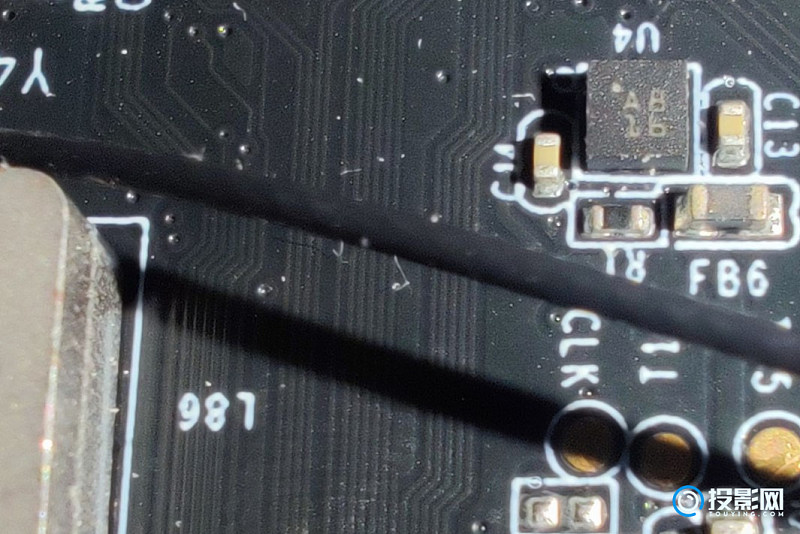

5、AB16:
方向角度传感器,用于自动垂直梯形校正
6、ant8110:
3W Class D 全差分输入单声道音频功放IC。两颗ic组成立体声功放,可以带动4Ω3w的喇叭。
这机器只是有预留喇叭接口,实际未安装,当然也可以自行加装。
7、GL850G:
GENESYS品牌的usb2.0分线器芯片,常见的分线器芯片主要是用于扩展usb接口,旁边的那个白色座子也是usb口扩展,预留的,可以利用这个接口将遥控接收器内置到机器中。
8、电源ic部分:
IABZG:DC-DC降压芯片,用于给USB接口提供5v2A的电源支持。
9、AEGH507:
锂电池充电及升压放电IC,用于锂电池的充放电管理,这个机器实际并没有内置电池,并且这机器不支持开关机控制,加电池的意义不大。

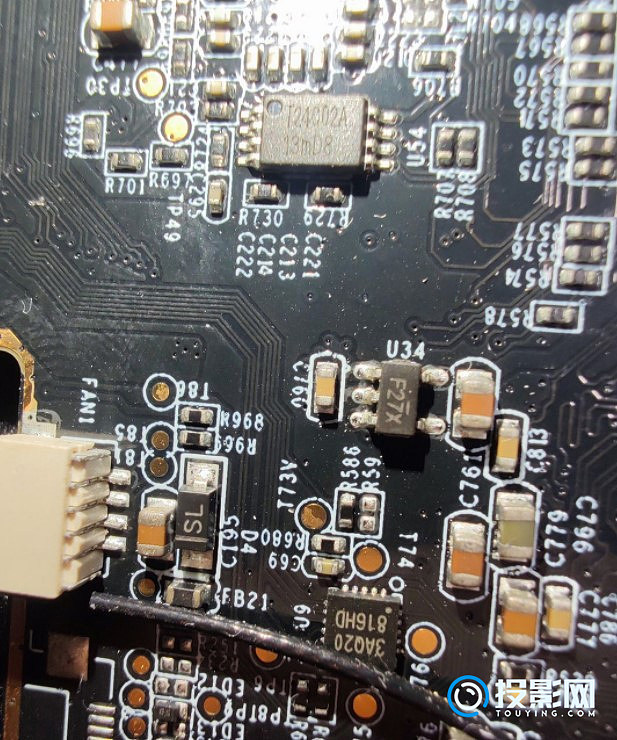

10、3AQ20:
新塘的单片机,内部编写有程序,用于负责整机的开关控制+电动调焦的驱动控制+散热扇控制
11、1300E 5MGC:
空焊盘用于hdmi输入的,但没有安装,目前是输出作用。
12、RK3128:
瑞芯微的CPU,
此处内容被隐藏,
回复
本帖后可见
三、光机部分
迅达光电OPD07光机:
据说占用了投影仪一半的成本,用的是rgb三通道光源,大功率高亮度光源,必定会带来高热量,使用热管传导热量到散热片,由风扇吹出。
带有电动对焦步进电机,由于此机器没有自动距离检测和摄像头,所以实现不了自动对焦,需要使用遥控来手动对焦。1.2:1的透射比,属于短焦范畴了,1米距离即可投射37,5寸的画面,投射100寸画面仅需2.67米距离。
附上TI官网元件详细说明:
此处内容被隐藏,
回复
本帖后可见
好了今天的拆机暂时到这里,还想看我拆什么,可以在下方留言。
