极米H2投影仪清理内部灰尘拆机教程,清一下好用多了


发表在 极米投影仪 2022-6-10 17:29 | 来自山东
好几年前买的投影仪了,这些日子因为特殊原因在家里没有出门,正好家里的投影仪最近出现了一点小毛病,这次大干一场!!来个拆机清灰!!
网上的拆机教程实在是太少了只能自己摸索,一边看视频一边学习,这里申明一下,本人虽然是第一次拆机但也是在制造业工作多年,动手能力这一方面还算不错吧,如果其他小伙伴动手能力不行的最好还不是不要轻易尝试,不过可以看看下面我的教程,也非常简单。

机器拆完之后重新组装起来和之前一样使用,大家可以放心看。这次的拆机没有复杂,没有深入到内部的光机和风扇,只是做了一个大概的清理其实也差不多了,要是对内部结构比较了解的小伙伴可以尝试清理一下内部。

话不多说,往下看,拆机了!!


一:拆顶板

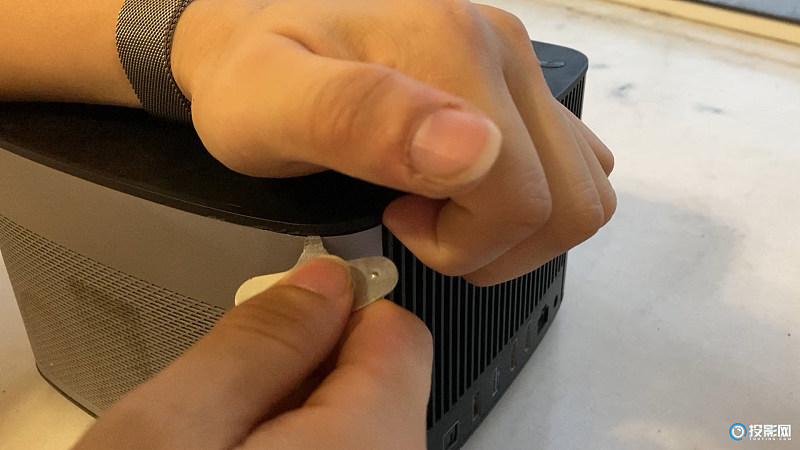

顶板比较好拆一点不过也要选择一个适当的工具,我们家就随便找了一个撬坚果的工具,还挺好使的。

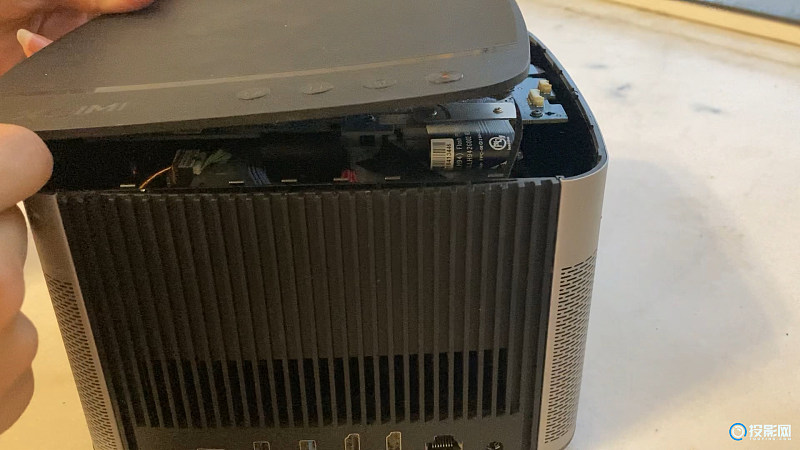

(可以从背部散热板的左上角开始拆)

(沿着左撬一圈)

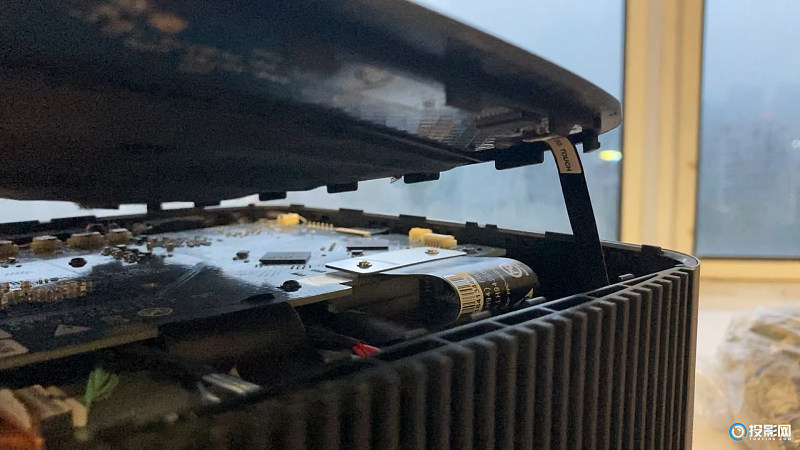

注意:撬开顶部盖板之后不要着急移走盖板,这里有一根排线连接在盖板和机身之间,需要先去除排线(捏着排线的头部,轻轻往外拉即可)


(盖板和机身之间还有一根排线)


(注意轻轻移走排线)


二:取下主板的排线和螺丝

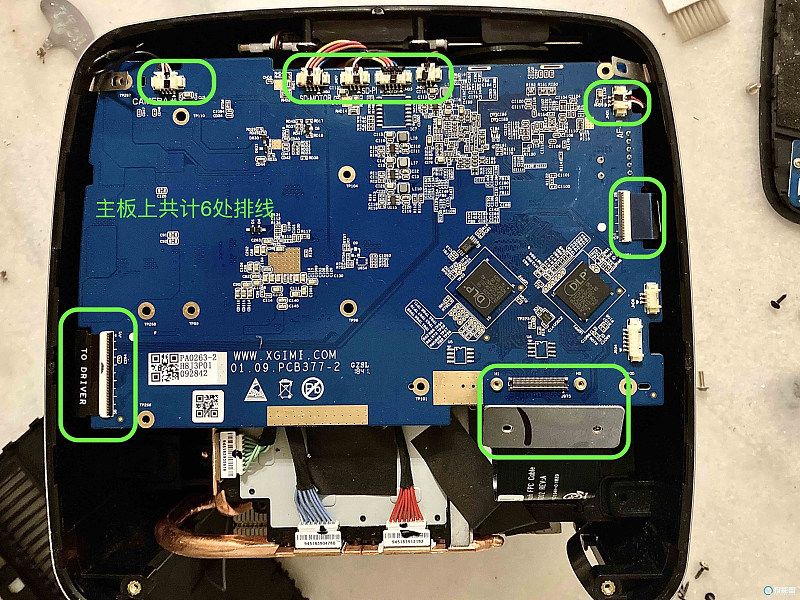

下面图中有6个地方的排线,需要依次取出(右侧有两个排线座子,没有连接排线,不要怀疑自己漏接),右下角的金属排线,上面有两个银色的小螺丝,需要拧下来。


(取下6处排线)

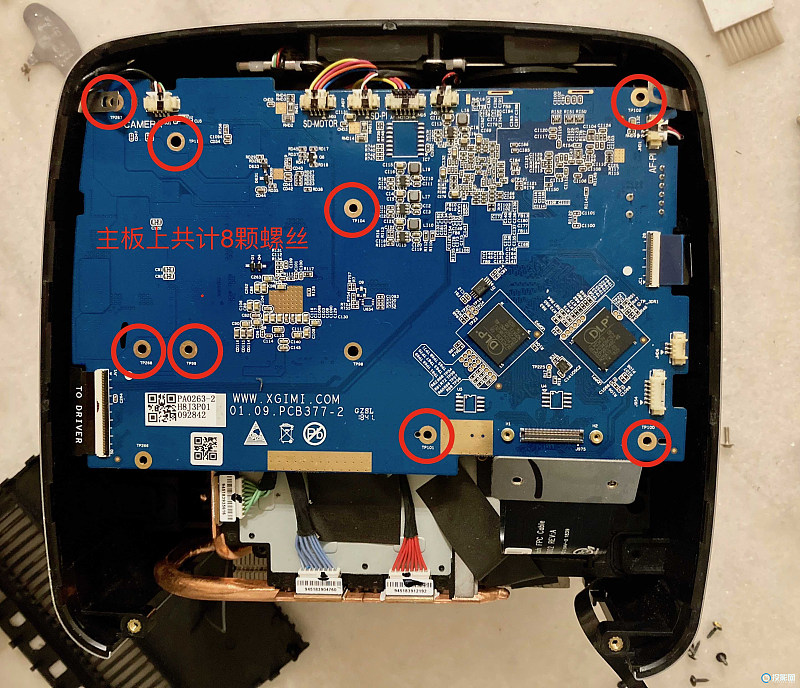

主板上总共有8颗螺丝,都是一样的规格,不用担心混淆了,将螺丝一一取下。



这一步完成后主板还是不能完全取掉的,别着急,我们往下进行。


三:取外包围

在这里注意,取下外包为围的几个螺丝规格是不一样的,不要搞混了。

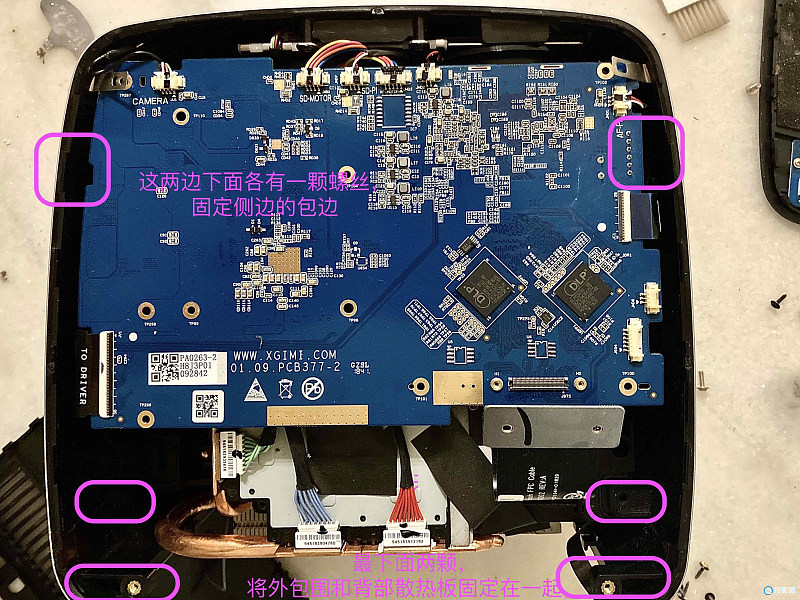

(取下紫色框中的6颗螺丝)

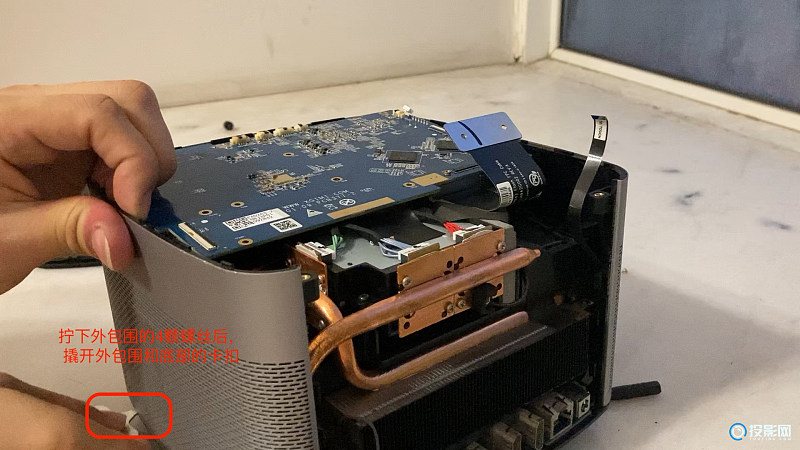

螺丝去掉之后,再将外包围和底板之间的卡扣撬开。


(沿着左手开始撬一圈)

撬开之后,就可以将外包围取下来了。


四:继续取主板

上面的文章我们提到过,主板和顶盖之间还有排线,现在外包围取下之后就可以很好的取下主板背后的排线了,两侧一共5根排线。

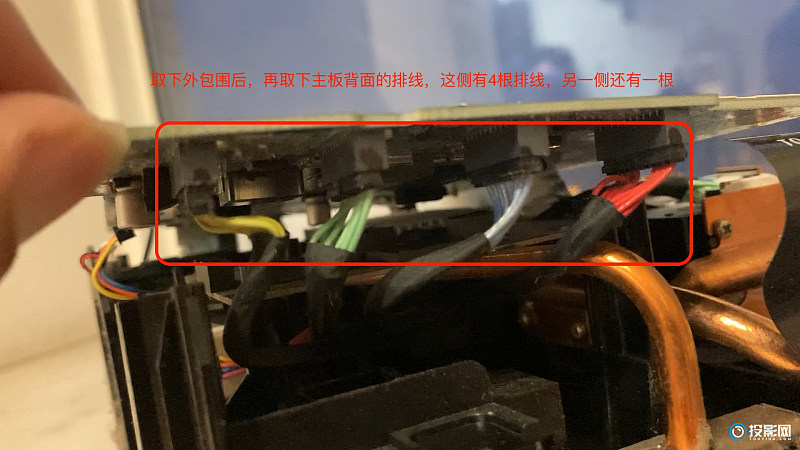

(一侧有4根排线)

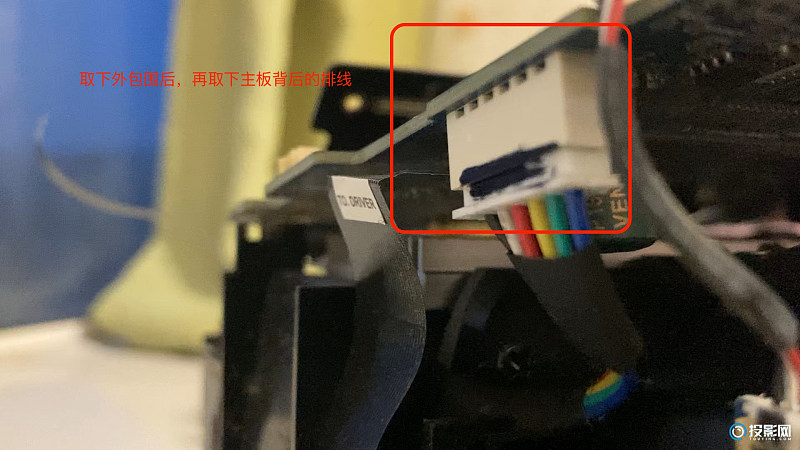

(一侧有一根排线)

两边的排线去掉之后,主板就可以拿下来了。

重点来了!!

此处内容被隐藏,回复本帖后可见


清理完之后,按照原来的方式小心翼翼就可以安装回去啦,盖上改版之前,可以先通电测试一下机器是否正常运行,能正常运行之后再断电,再盖上盖板,之后通电运行。我这款投影仪比较老,有些小伙伴的机器应该新一点,这个清灰教程不涉及到内部机器其实都差不多可以使用。

还是提醒一下各位,拆机有风险,各位需谨慎。
