极米H1投影拆机图解灰尘清理教程


发表在 极米投影仪 2018-5-29 19:51
极米H1投影拆机图解灰尘清理教程,这样吧,我来说说我的经历,从开始极米H1买来一直到后来联系售后处理,再到后来自己动手搞~决定发到投影网www.touying.com来分享一下!



极米H1用了两年多了,第一年,气温一高不停出现自动关机问题,寄回极米售后帮忙处理,顺便清理了积灰,又用了一年多了,天气又开始热了,虽然现在不自动关机,但晚上那吵杂的风扇声严重影响观影效果,还不是跳出温度过高保护,遮挡了字幕,很不爽,更重要一点,LED光源在不同温度下亮度和寿命是不一样的(尤其红色光源,高温下可能输出不到一半的亮度),高温将降低LED光输出和使用寿命,联系售后,当然结果是大部分人不愿意接受的,超过保修期的机器寄回售后的运费要客户自己承担,顺丰随随便便就要七八十块钱,想想这明显属于极米自身产品设计上的缺陷,你看人家专业的投影机清灰都是不需要拆机的,只需要清理过滤网,再看看极米,特别是下面拆机清灰过程,这种设计真的让人无语,产品设计都不考虑未来的维修吗???  好了,话不扯了,下面重点讲下自己清灰过程。


注意:没有动手能力的人还是老老实实寄回售后处理吧。
需要准备的物品:

1,塑料撬机棒,如果没有,找一把一字螺丝刀,找中号即可,螺丝刀口缠上一亮圈软布料(防止撬机造成明显的撬机痕迹)
2、无纺布和质量好一点的纸巾(不能遇水就化掉),都没有的话,就找个不容易掉毛的干净抹布
3、牙刷,可是用废弃的牙刷,刷头上的毛稍微软点的。
4、十字螺丝刀(中号和超小号各一把)
5、有条件的,准备点风扇的润滑油,实在没有,最好买点(如果机器使用时间很长,最好加点,以免时间长了有噪音),这里吐槽一点:极米H1使用的是含油轴承风扇,5000块的机器,居然用这么抵挡的风扇(这种风扇运行一段时间后需要重新加润滑油才能保证低噪声运行),
6、小收纳盒,或者其他小盒子,放螺丝用的,拆机种有四五种规格的螺丝
7、吹风机,没有的,就用太阳晒晒也可以,就是费时间。
8、尖头镊子,最好是防静电的

重要一点:机器需要断电后才能操作,操作前请不要穿着容易产生静电的衣物,手保持干净,操作前先用自来水洗手,然后用纸巾擦干即可,不要用其他东西擦手,以免带上静电,特别是冬天拆机,夏天一般静电很少。


正式开始:
1、拆面板

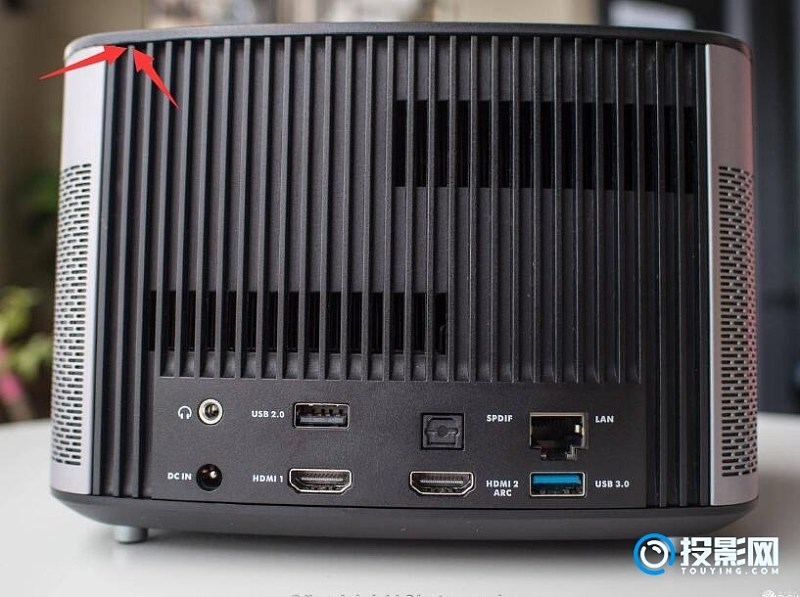

找到机器后面左上角的地方,箭头所指,这里明显有一个缺口,将撬机棒插入,稍稍用力就能撬开。话说这个缺口不会是极米自己预留的吧,方便维修?

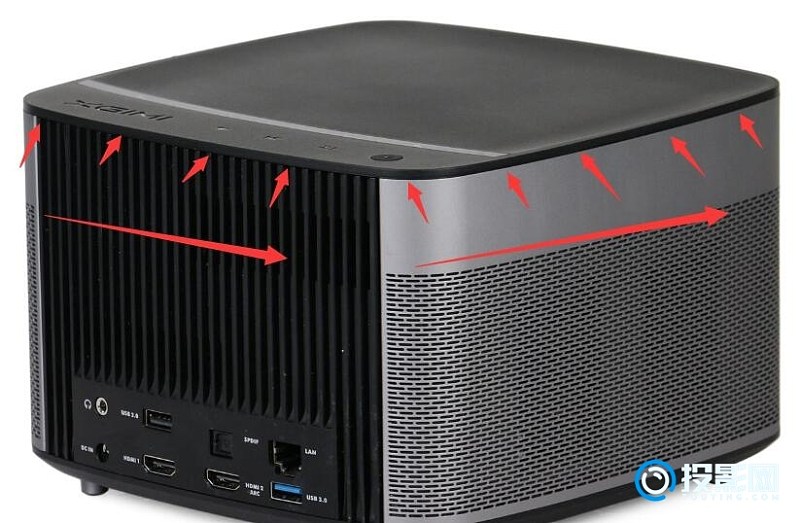

从上图的左上角开始,一次往右,在往上,使用撬机棒将上盖和主机分离,注意,分离后不能将上盖立刻移走,上盖上面有电路板和天线,用力移走会造成损坏。

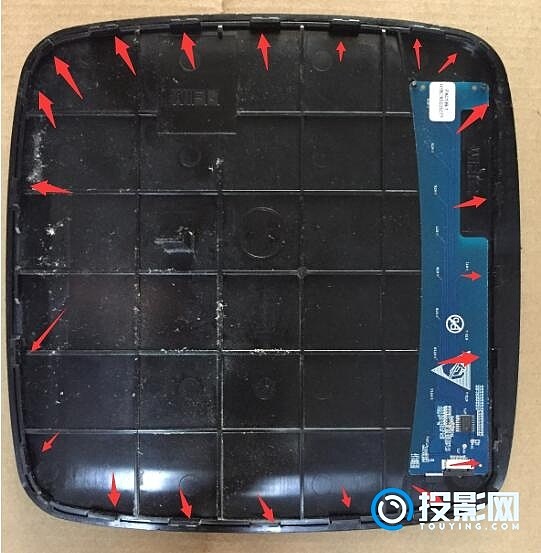

上盖的卡扣示意图:

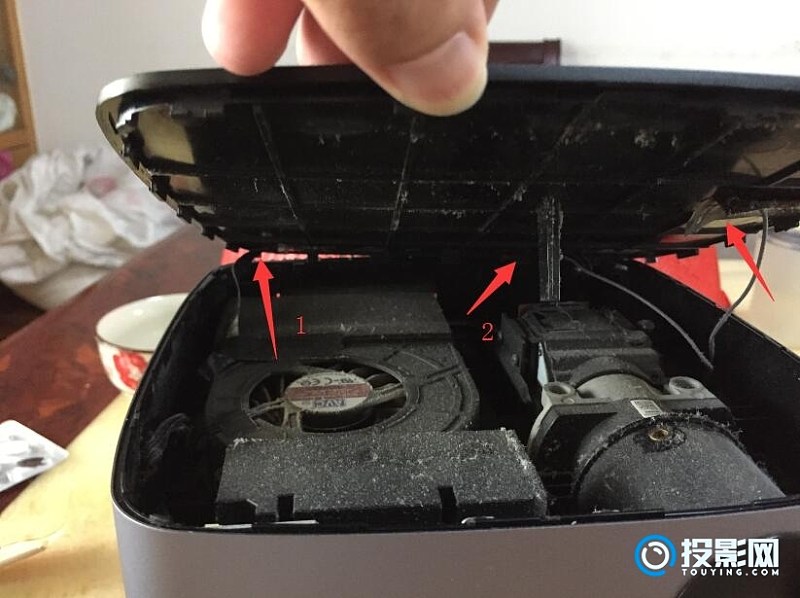

2、注意着三条连接线,一次移走,注意,排线1是推拉式的,需要用指甲将连接端子的锁紧片抠出才能拔掉连接线。2和3是胶粘的,直接拿下就是。




重点来了:

3、拔掉外壳上的连接线,注意,可能用胶固定了插头和连接座,需要用箭头镊子先去除胶体,



4、用中号十字螺丝刀先将标号1拆下,接口塑料板稍用力往上往外抬一下,可直接将接口板的塑料板拆下,然后将标号2的螺丝全部拆下,一共6颗,吐槽一点,极米给我机器拆机清理后少上一颗螺丝,低级错误!!!!
拆除螺丝后,可将U型外壳拆走。



5、拆主散热风扇,去除框内的胶带,框内有颗自攻螺丝。拆除3颗螺丝后,将风扇和散热器之间发泡棉胶用刀分开后,颗拆下风扇。



6、风扇灰尘很多,需要清理,拆除风扇上3颗螺丝(用小号螺丝刀),将风扇叶片直接取出,用牙刷将叶片灰尘清理掉,可水洗,记得洗完后擦干用电吹风弄干或太阳下晒干,风扇支架内的灰用无纺布清理后,将风扇装起来。(风扇连接线比较长,可以不拆下插头)



7、拆光机,先拆掉光机散热器上的温度传感器,一颗螺丝拧下,然后取下橡胶盖子就好了,将传感器移开,拆掉光机上的3颗螺丝,找到下面散热器上的螺丝,拆除,将光机翻出后,拆掉图中框内的排线,排线为翻盖式,直接把黑色压条往上掰,就可以直接取出排线。(注意,光机上的螺丝不要去动,尤其散热器相关)接下来就是光机下面的风扇,和上面的风扇一样清理后装回即可。


拆传感器


拆光机




拆光机上的散热器螺丝




拆光机上的连接线

8、这就是散热器上的灰,完全堵住了,造成风过不去,风扇最大转数也无法良好散热,清理掉这些灰,可以用刷子沾水处理,重要一点,不要让光机碰到水!!!!!
清理后按拆机步骤相反将机器装回。



9,最后一步,先不装上盖,试机没问题在装上盖,上盖需要在卡扣的位置用力按压才能装上,用力听到“哒”一声后说明安装到位。

清理后的机器你会发现,即使环境温度很高,风扇也是转的很慢,声音也是一点点。

最后建议极米:

投影机散热一直以来是难点,更高亮度的机器需要更高功率的LED,那么散热要求也势必更高,机器防灰是不是能靠近专业投影机技术呢?增加几十块成本(专业级的风道设计,用户可自行拆装的过滤网等办法降低灰尘造成机器的散热不良问题),却带来用户更好的体验,何乐不为!



点评

  • ahren007

  • DKGEO

  • midkns

  • 米米

参与人数 4T币 +23 收起 理由
  ahren007 + 5
  DKGEO + 2 6666666
  midkns + 6 赞一个!
  米米 + 10 很给力!动手能力很强!

查看全部评分



上一篇:极米无屏电视Z4Air&爵色 V1.18.12固件
下一篇:实用教程:极米投影如何访问电脑文件看视频?
650 个回复
正序浏览
与毅共承    入门级投影控 发表于 2019-2-2 09:16
感谢分享好内容
qyzpy192    入门级投影控 发表于 2019-3-3 22:41 投影网手机版
补充一下。刚刚看了楼主教程,正好赶上我的h1,出现过热关机。教主说的很详细,只是我补充一点,第3步可以不做,而且初次做相当危险的,因为胶放的很牢固或渗透,楼主不是初次打开,可能遇不到这个问题,用镊子弄胶时,很容易把排线弄断,我拆机时把一根排线从槽里弄出来了,三个排线一个也弄不下来,后来干脆直接从第4步做,不过拆u型外皮时,要把两个排线板拆掉,做到这一步,只做拆风扇就可以了,其他都不用动,清理完风扇和散热片,就可以了。不过在装u型外壳时,长的排线只能一个螺丝固定了,原来是两个。

点评

给力!  详情 回复 发表于 2019-10-18 10:21
gekzeognel    入门级投影控 发表于 2019-10-18 10:21
qyzpy192 发表于 2019-3-3 22:41
补充一下。刚刚看了楼主教程,正好赶上我的h1,出现过热关机。教主说的很详细,只是我补充一点,第3步可以不 ...

给力!
启明灯    骨灰级投影控 发表于 2019-10-5 19:48
感谢分享
启明灯    骨灰级投影控 发表于 2019-10-4 20:28
感谢分享
678954    入门级投影控 发表于 2019-9-23 22:39 投影网手机版
我也想自己ca
678954    入门级投影控 发表于 2019-9-23 22:38 投影网手机版
我也想自己拆
472512673    入门级投影控 发表于 2019-9-20 11:23
12222
MDQ    入门级投影控 发表于 2019-9-19 18:27 投影网手机版
感谢分享
carriez    入门级投影控 发表于 2019-9-19 15:58
看下能不能自己搞定, 不想返售后 .
cui1158    入门级投影控 发表于 2019-9-19 06:45
顶一下看看咋样能的
