极米h3拆机教程,罗老师口误的极米投影h3里面是啥样的


发表在 极米投影仪 2020-5-16 13:58
极米h3最近的关注度挺高,前有罗永浩老师直播带货口误,后又爱否科技彭老师“手撕”各品类投影产品。这次特意弄来一台极米h3,也不想测评了,毕竟网上测评太多了,有夸的,有骂的,反正我不信;所以我决定拆。

一、外观

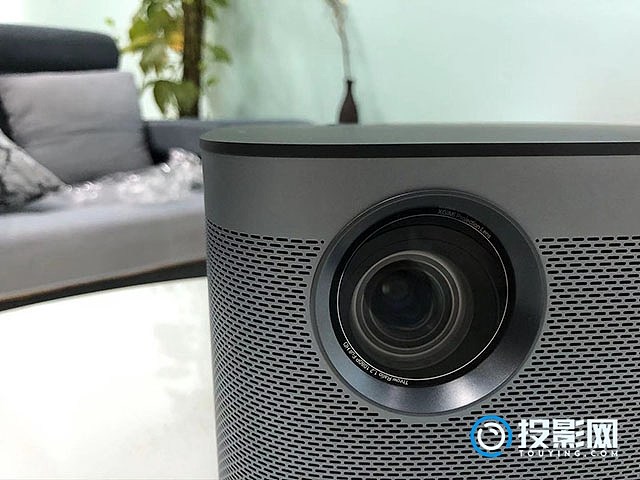

外观也不太多说了,极米投影H系列的一贯设计风格,不过主投影镜头设计整体往下,不处于镜头的中心。



大概就是这么个样子



能够让它实现激光对焦和自动梯形校正就是因为这个TOF镜头和CMOS摄像头

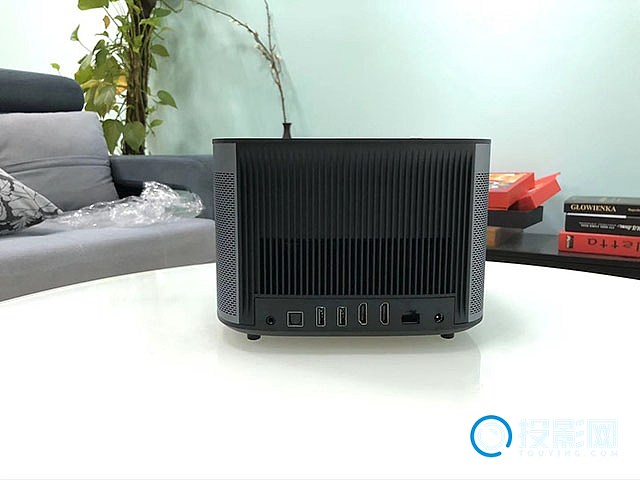

接口大致看看,USB2.0两个,hdmi2.0两个。下面直接拆机吧。

二、拆机

1.部件拆机,首先需要把顶盖撬开,这里需要慢慢撬,用力就会把连接顶盖主板的线给扯坏了。



2.撬开顶盖翻过来就看到了一个小的电路板和泡沫棉,泡沫棉是用来隔热的。

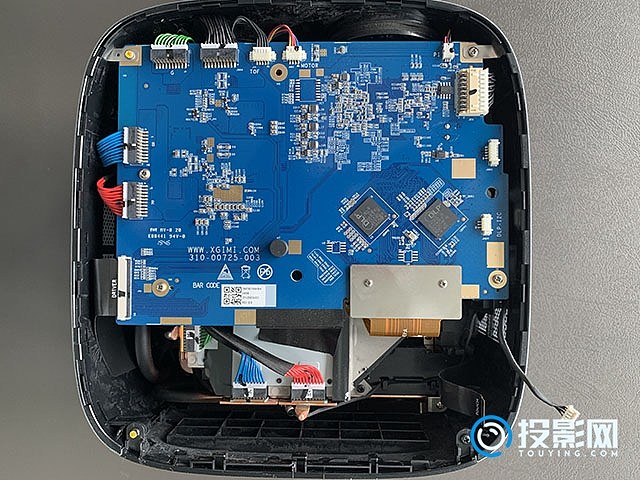

3.盖板下就是F3的主体了,一块大的主板,还能够看到芯片,驱动板和安卓主板都是分开设计的。

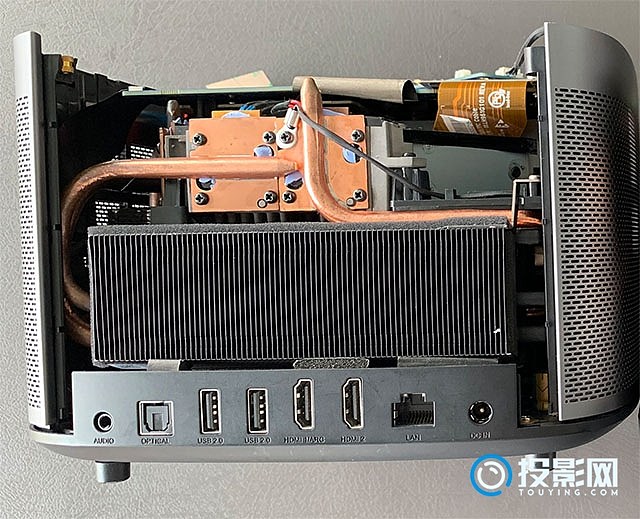

4.后挡板也是可以拆的,拆下就可以看到散热口和接口内部。

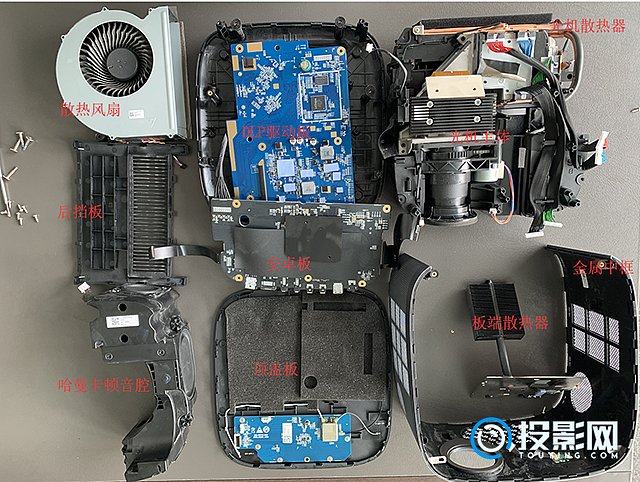

5.下面看看极米h3部件的“全家福”。




三、主板

1.先认识一下顶盖上的小电路板,这个电路板主要是触摸按键和wifi模块,上面标识使用的是四川爱联科技的WF-MT76B-USX1A的模块,查询应该是MTK7668芯片,有兴趣的可以去了解一下。



2.下面这个是驱动面板的正反面,极米h3的电路板都是分开的,之前就说过驱动板和安卓版都是分开的,这样设计的好处是便于维修,你如果是h3的用户售后维修主板时千万别被坑了;坏处就是不利于信号完整性,特别是这种高频的复杂产品上。

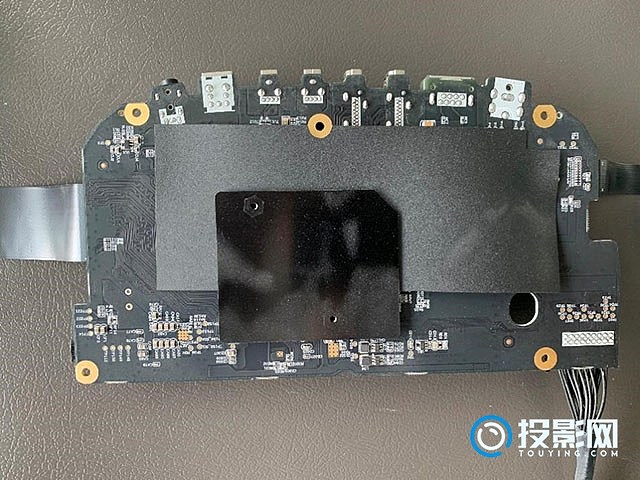

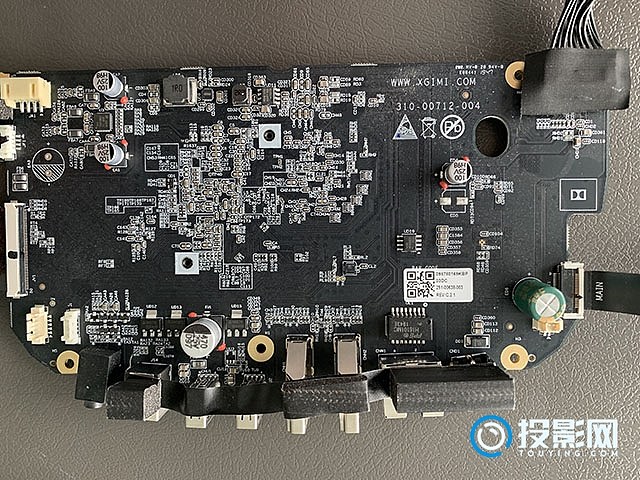

安卓面板的正反面,这上面应该可以认识到各种接口吧。





四.光机

光机内部就没敢随便乱拆了,毕竟这是一个没有图像问题的极米h3,光机拆坏了没人给我赔啊。从光机构造上来看,LED走线还是很工整的,但是光机DMD位置没有特殊的散热措施。



五、散热器和音腔

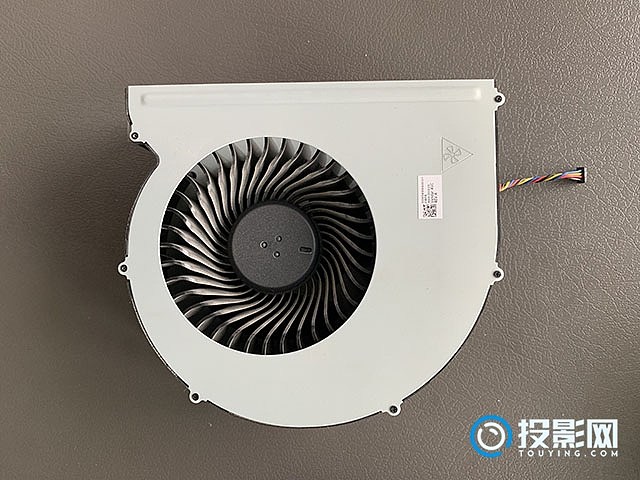

极米h3采用了AVC品牌的散热风扇,体积巨大,但整机就这么一个,内部就是高铜管进行导热。

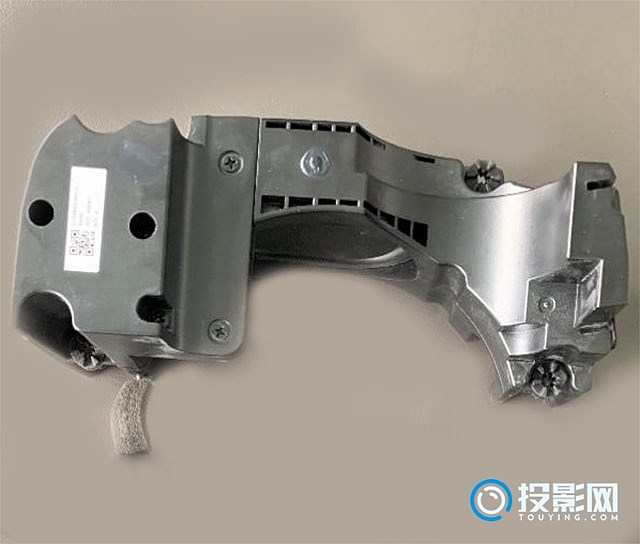

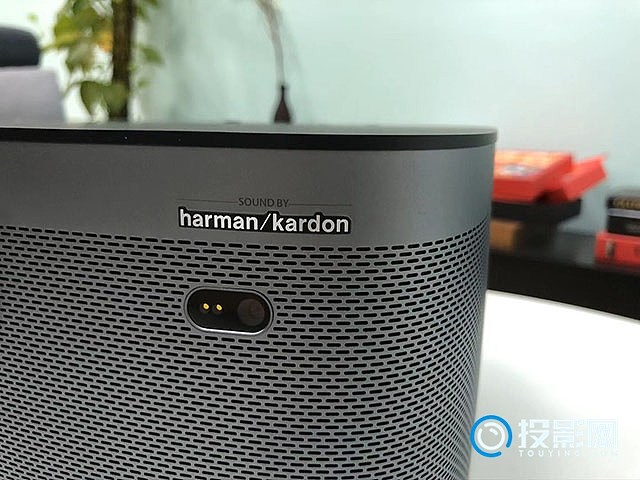

音腔就不说,如图片所述,这就是出自哈曼的h3音腔,好不好可以自行体验。



整体的拆机就是这样的一个情况,极米h3外观设计确实好看,但里面包裹的部件确实也比较复杂,个人私自千万不要乱拆,拆机的教程看看就好了,里面的构造知道就好了,拆坏了可没人负责的呀。


上一篇:极米产品极差,售后不负责,买了就后悔 图
下一篇:极米新款桌面支架怎么样,279的价格你会买吗
16 个回复
正序浏览
 楼主 九五先生    发烧级投影控 发表于 2020-05-18
knonge 发表于 2020-5-16 14:08
原来投影仪是可以自己拆的 孤陋寡闻了

可以自己拆,但不建议私自拆,里面复杂程度你可以看到
推荐 2020-5-18 09:34 回复 收起回复
 楼主 九五先生    发烧级投影控 发表于 2020-05-16
fonmm 发表于 2020-5-16 14:05
把光机也拆了吧,我们众筹一个新的h3给你,f3好了,新款

不拆了,就这样了,这还不是自己的
推荐 2020-5-16 14:06 回复 收起回复
 楼主 九五先生    发烧级投影控 发表于 2020-05-18

如果有光机坏的,那就可以拆开,好的设备,还是算了吧
2020-5-18 09:35 回复 收起回复
启明灯    神仙级投影控 发表于 2020-05-18
谢谢分享
2020-5-18 09:27 回复 收起回复
cmh7518    神仙级投影控 发表于 2020-05-17
很好的拆机分享
2020-5-17 20:54 回复 收起回复
闲聊天    中级投影控 发表于 2020-05-17 投影网手机版
支持继续拆完,
2020-5-17 11:38 回复 收起回复
音趣酱油团    大神级投影控 发表于 2020-05-16
谢谢分享,对比很硬核。
2020-5-16 15:56 回复 收起回复
knonge    发烧级投影控 发表于 2020-05-16
原来投影仪是可以自己拆的 孤陋寡闻了
2020-5-16 14:08 回复 收起回复
22jgsi3ea    发烧级投影控 发表于 2020-05-16
啧啧啧 你已经装好了吗 还能用吗
2020-5-16 14:07 回复 收起回复
dkeong0    发烧级投影控 发表于 2020-05-16
感谢 好内容
2020-5-16 14:07 回复 收起回复
3js3ksll    发烧级投影控 发表于 2020-05-16
大致清楚各个部分了,下次我的H3出问题,维修起来也不会被糊弄了
2020-5-16 14:06 回复 收起回复
