当贝F3拆机全网首拆,下血本也要来看看F3的内部构造


发表在 当贝投影仪 2020-5-14 11:35
当贝F3,今年智能投影产品里发布的第一款主打的旗舰机,必须要来好好掰一掰了。先来介绍一下当贝F3,F3目前智能投影仪的顶配产品,拥有4+64GB的内存,Mstar6A938VP芯片,配置没有毛病可挑;硬件上,2050ANSI流明的亮度,8001-10000:1的对比度,支持全自动的梯形校正和无感激光对焦,非常不错的产品。拆的就是这样高配的产品。



一、外观

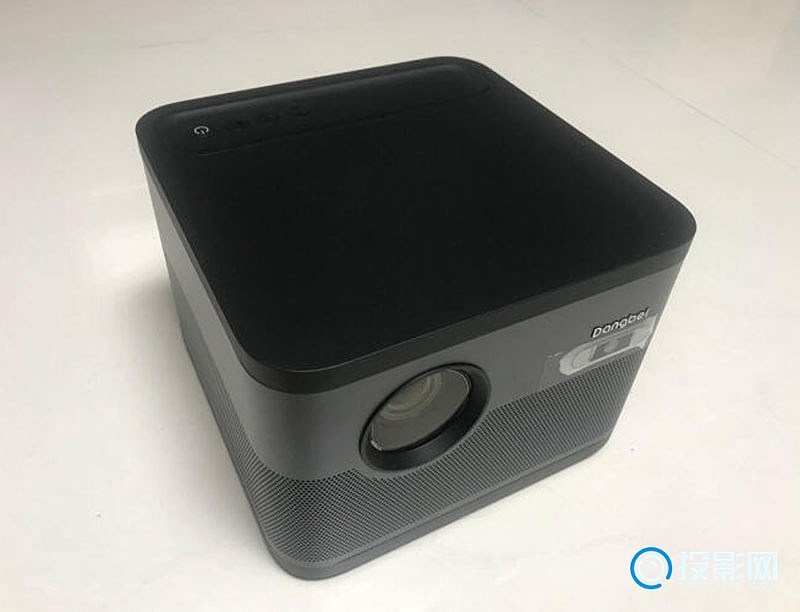

当贝F3的正面双TOF+CMOS摄像头,一颗蓝宝石的玻璃主镜头

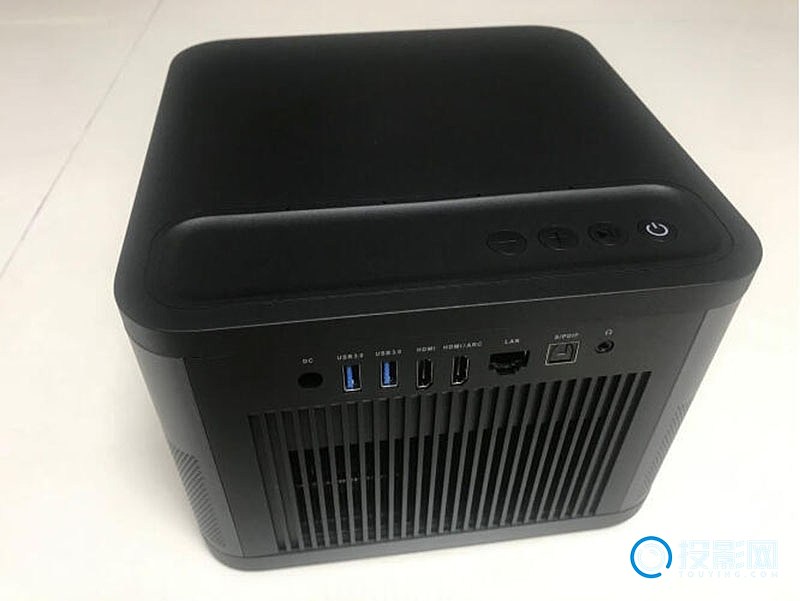

背面是散热口和各种接口,一个电源接口,双USB3.0,双HDMI,其中一个支持arc,lan接口,光纤音频接口,再加上3.5mm的音频口。

二、拆机

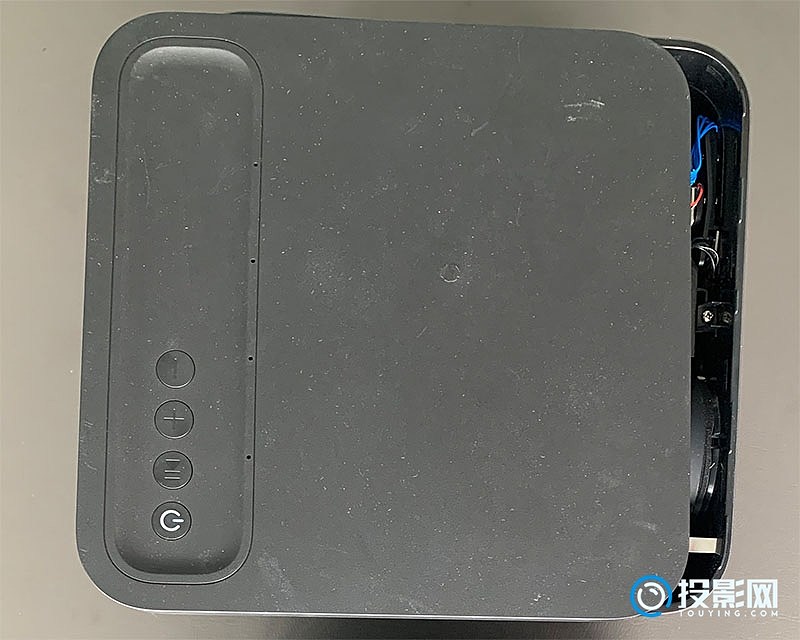

1.撬开盖板



还是老方法,先把顶盖撬开,一定要轻轻的去撬动,用力就把顶盖板的连接线给撬断了。

2.摘下盖板

盖板上会看到有粘贴隔热泡棉

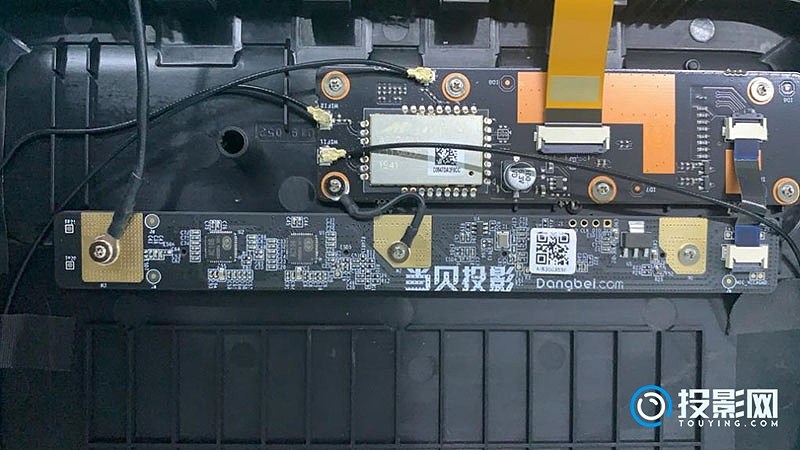

且在F3的盖板上会有wifi模块,而且还有一个长条的PCB,这应该是用来实现F3远场语音功能的



3.内部构造

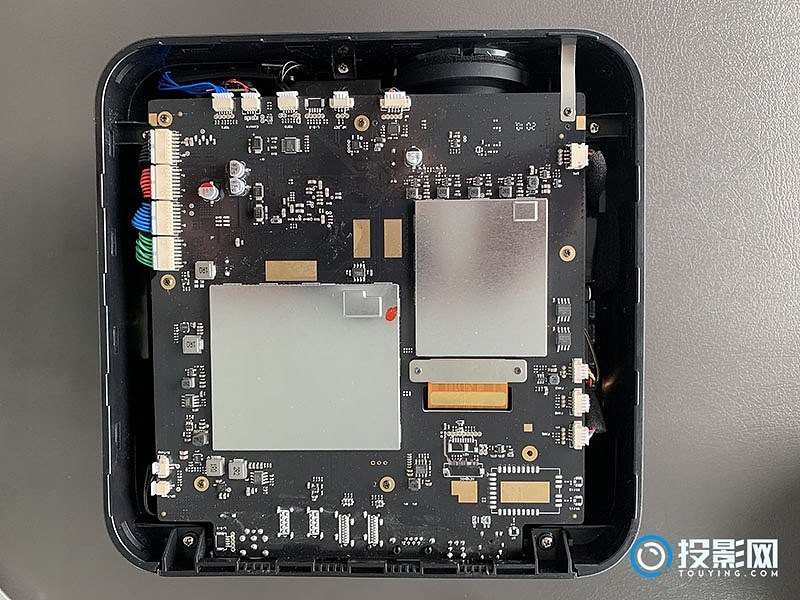

可以看到F3的主板是一块整体的设计,而且采用了弹片和金属外壳预防静电,可以看到有两块大面积的屏蔽盖,有对电磁辐射屏蔽的作用



这是当贝F3主板的正面

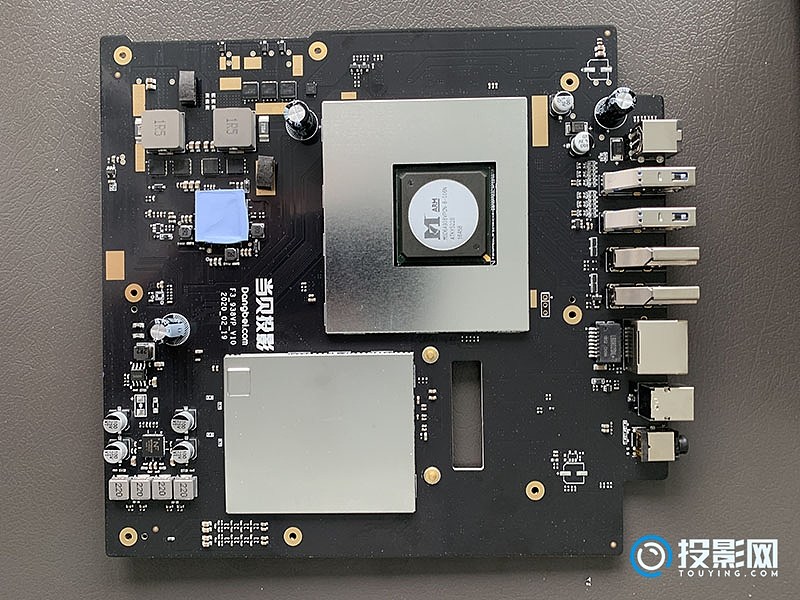

主板的方面

像F3这种单板式的设计有利于信号的完整性,特别是投影这种高频的复杂设备,视频信号的传输就要有所保证

4.光机部分



光机是投影仪的主体,看完盖板就来看看光机主体。可以看到当贝F3板端的散热器居然使用了纯铜材质(铝的成本低,导热性差,铜的成本高,导热性好),而且还单独为DMD区域设置了一个小风扇。F3的散热性能就不必多说了。

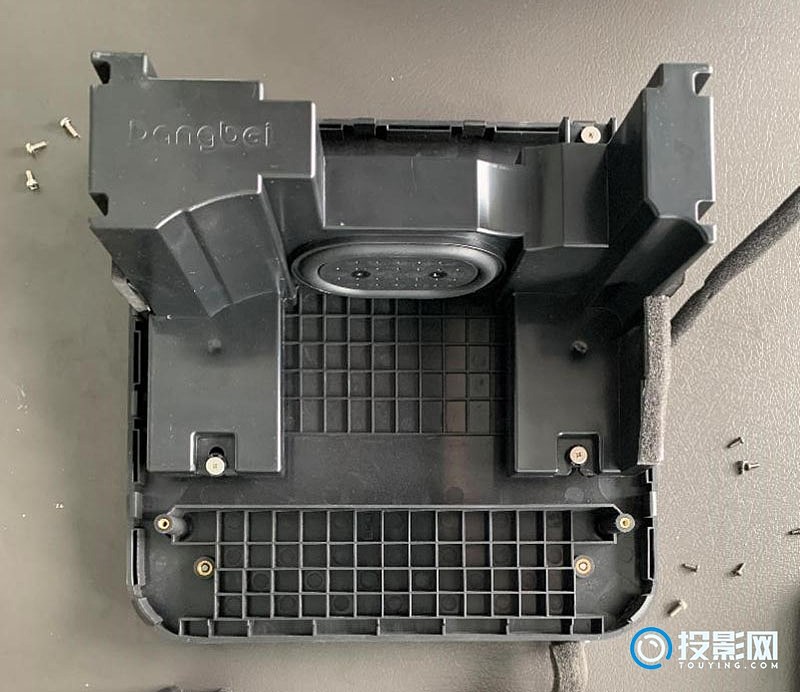

5.音腔部分



F3的音质非常不错,与之前拆过的产品音腔来看,这个还算是大的了

6.部件“全家福”



这就是当贝F3拆下来的全家福了,当贝F3体积变大,必然是有其原因的,而且当贝F3拥有三个排风扇,两个主排风。



这就是当贝F3拆解的情况了,当贝F3的料还是很足的,整体的构造细节做得都非常精致,在预防静电和屏蔽电磁辐射上都有考虑;体积做大可能是为了追求更好的音质和更高性的散热。
