极米z6拆机图解续集,一起来看看极米z6的内部结构

发表在 极米投影仪 2021-7-22 10:04
上次给大家展示的极米z6拆机还没有拆完,今天接着给大家拆极米z6。想要看前传的朋友可以搜极米z6拆机图解,或者我在文末或附上上次拆机的文章链接。

前面我已经拆了极米z6的供电驱动部分、音响散热部分、DLP驱动部分,今天我们继续来拆极米z6投影组件部分。

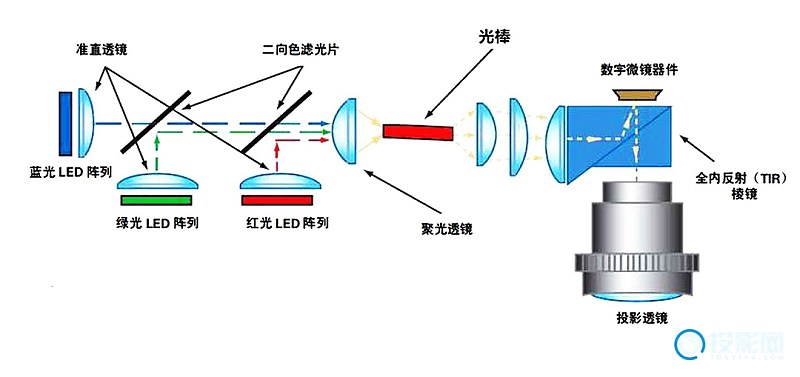

首先放一张光组示意图,方便大家看明白后面的组件。



原来没有拆开灯组之前,我以为是光轮驱动的,看来我分析错误,误导大家了,特此道歉。

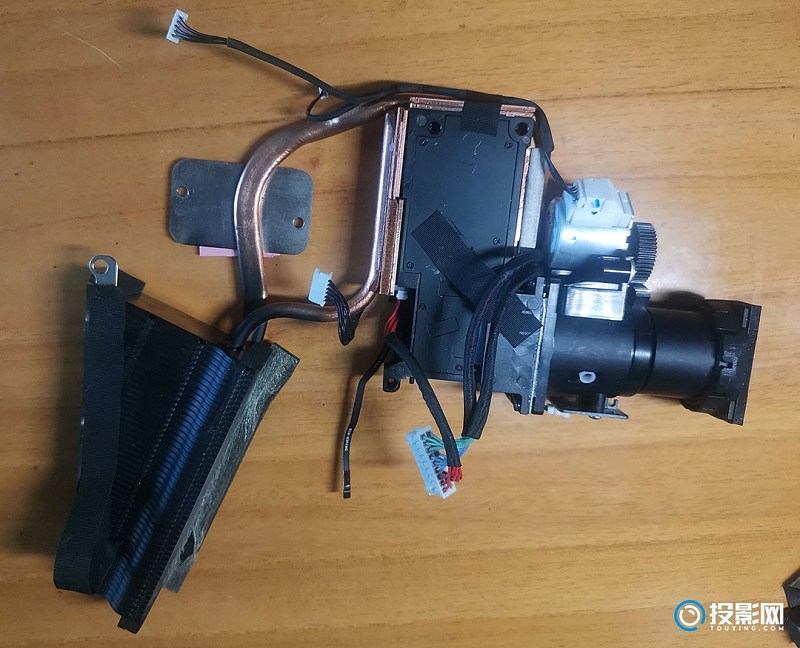

光组部分正面

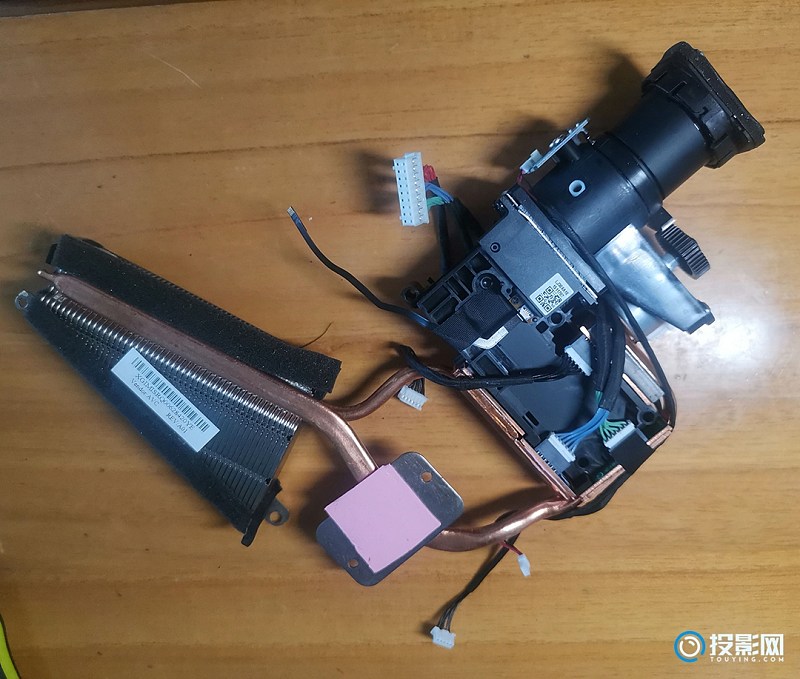

光组部分背面

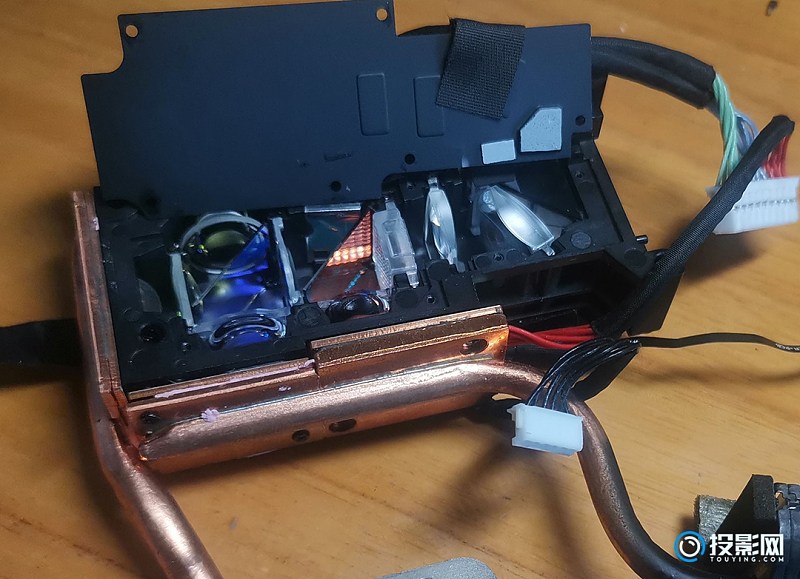

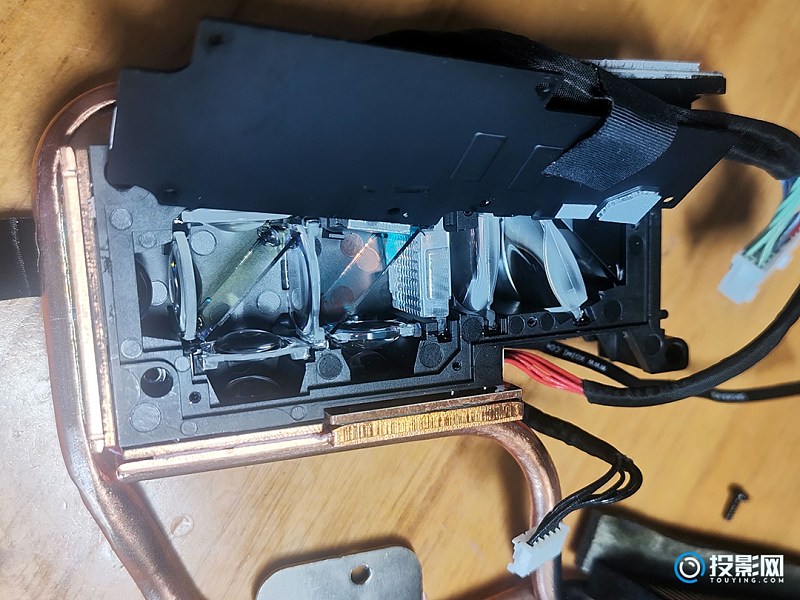

光组部分侧面



透镜

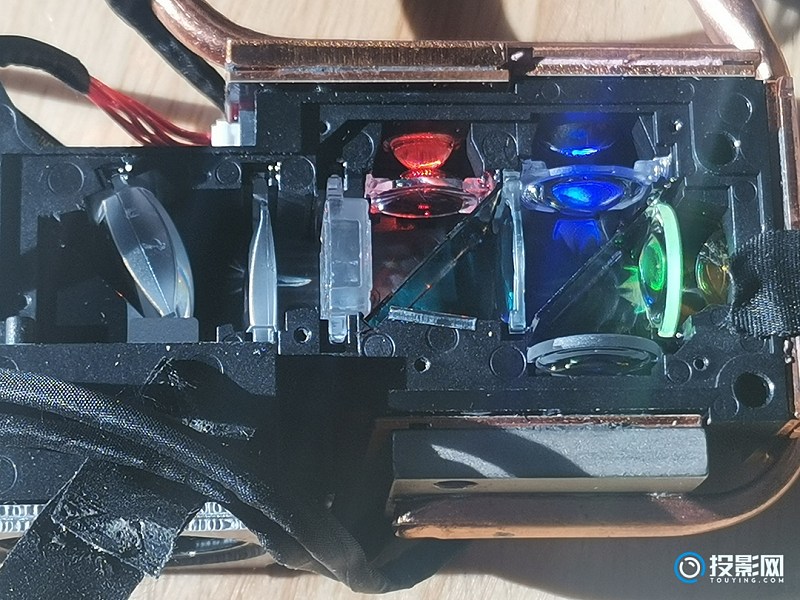

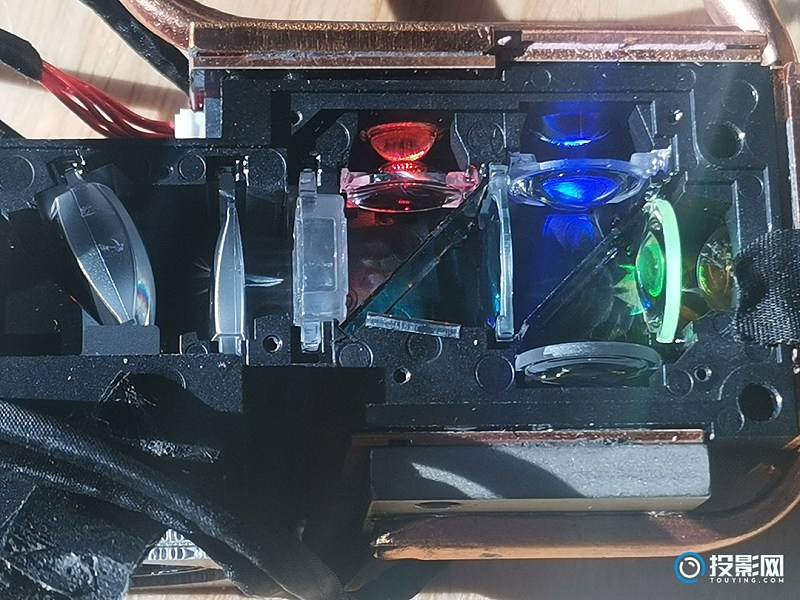

LED光组




配合上面的示意图可以很方便地看清楚LED光组里红蓝绿怎么样工作的。


到此,极光Z6拆机图解算是正式完结了,整体的拆机任务还是比较容易的。大家想要看前篇可以点击极米z6拆机图解,来看看极米z6投影仪的内部结构这篇文章。
