ASK C1200镜头拆机清灰方法教程(图文版)!


发表在 ASK投影机 2018-7-9 16:44
ASK C1200镜头拆机清灰方法教程(图文版)!

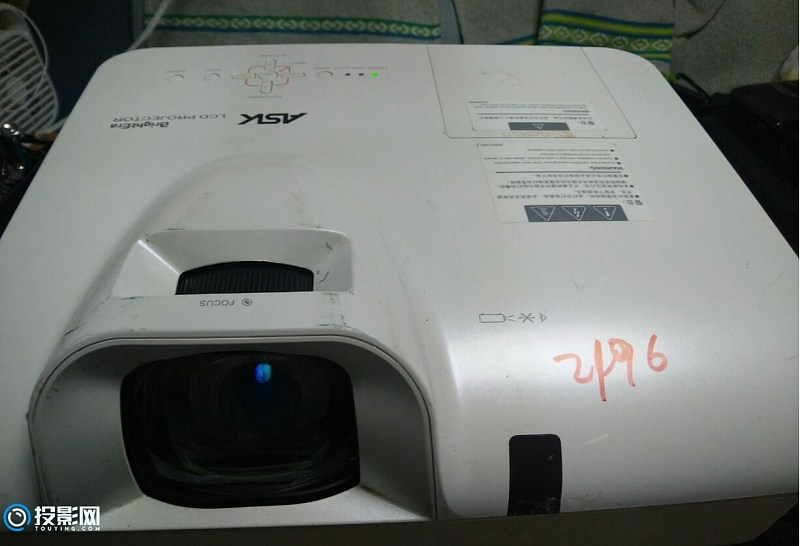

ASK C1200拆机镜头清灰方法教程!ASK可能很多人都没有听过这个投影仪品牌,目前京东上已经没有的卖了。为了让大家了解一下,首先来给大家介绍一下ASK这个品牌的历史,先给大家上一课!

ASK品牌来自挪威,自1986年推出全球第一款OHP屏以来,始终以独创的技术,不断拓宽投影应用的疆界。在欧洲,ASK的当之无愧的市场领袖,在全球,ASK更凭借其卓越的研发贡献。成为现代数字投影技术的奠基人。ASK投影仪产品采用全球精益,每台产品都出自十万级净化标准的无尘车间,在出厂前均需经过24小时连续烤机实验,确保用户不会承担任何生产*环节的品质瑕疵。ASK,全球顶级投影设备与解决方案,因在投影显示领域的不断创新而闻名于世,数十年来一直置身全球视角,专注于投影设备的设计、研发与生产,坚持科技与产品完美融合的发展理念,创造并传承着欧洲特有的不凡品质。ASK---投影之冠,源于欧洲1986年ASK研发中心设于挪威,每年投入近10%的年销售额作为研发费用,是行业内研发投入最高的公司之一,也正是凭借对投影技术的不倦挑战与科技突破,赢得了世界同行的认可与尊重,更得到了全球用户的支持。

好了,废话不多说,直接上ASK C1200镜头拆机清灰方法教程。

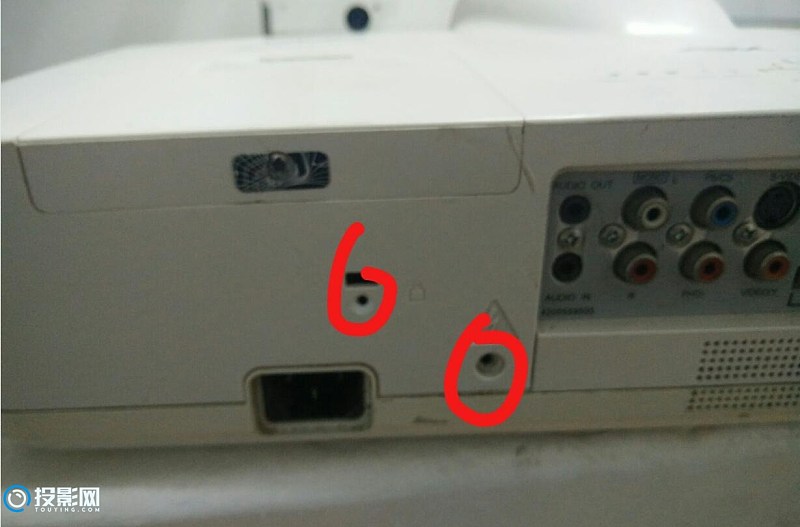

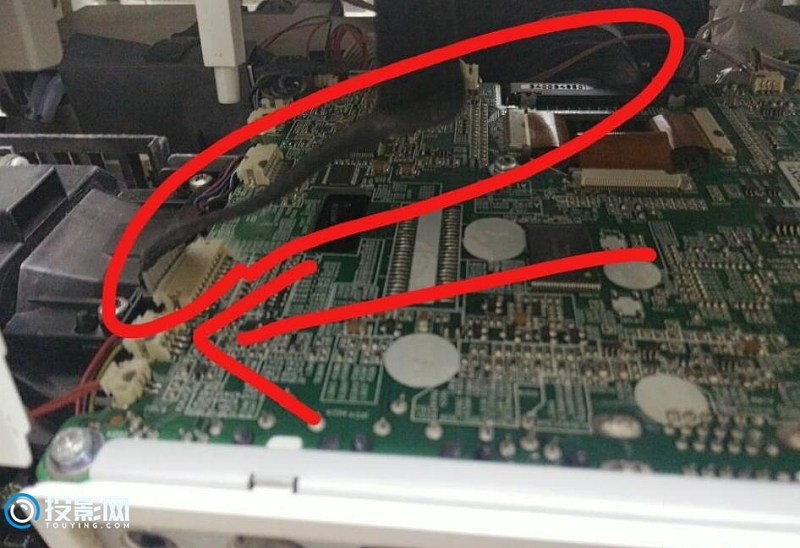

1、拆机中,底部8个螺丝,后面2个螺丝,灯泡盖下1个螺丝,拆下防尘盖,然后就可以把上盖提起,注意提一半时扣下按键板连接线。

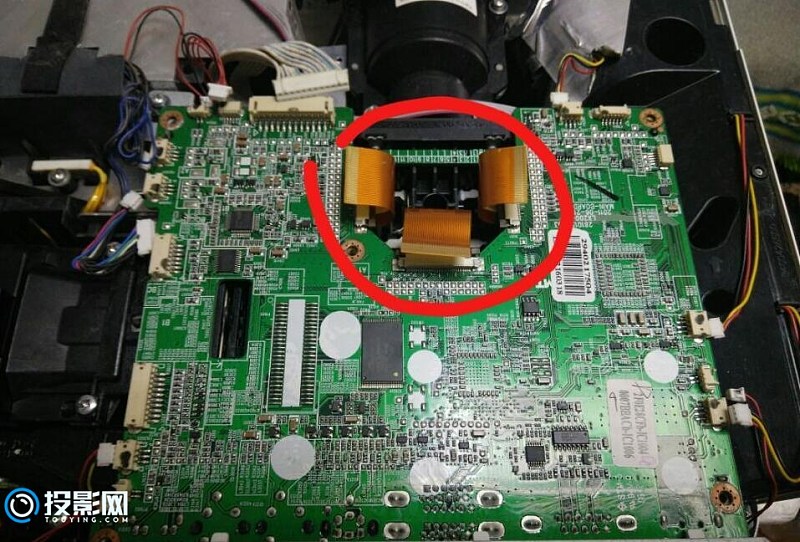

2、拆投影,一定要注意,开盖后最好先把液晶排线轻轻的推开卡扣,抽拉出来,然后拆掉主板固定螺丝。拔掉所有连接线,要注意力度,别把线和针扒坏了。

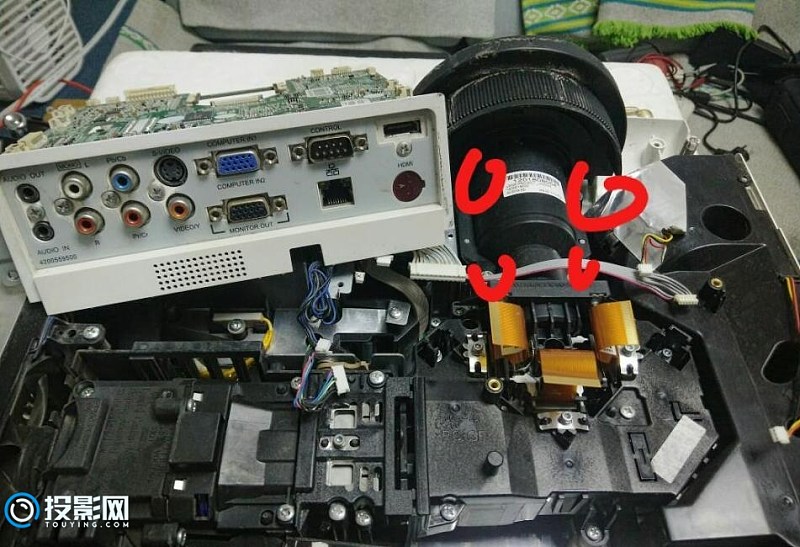

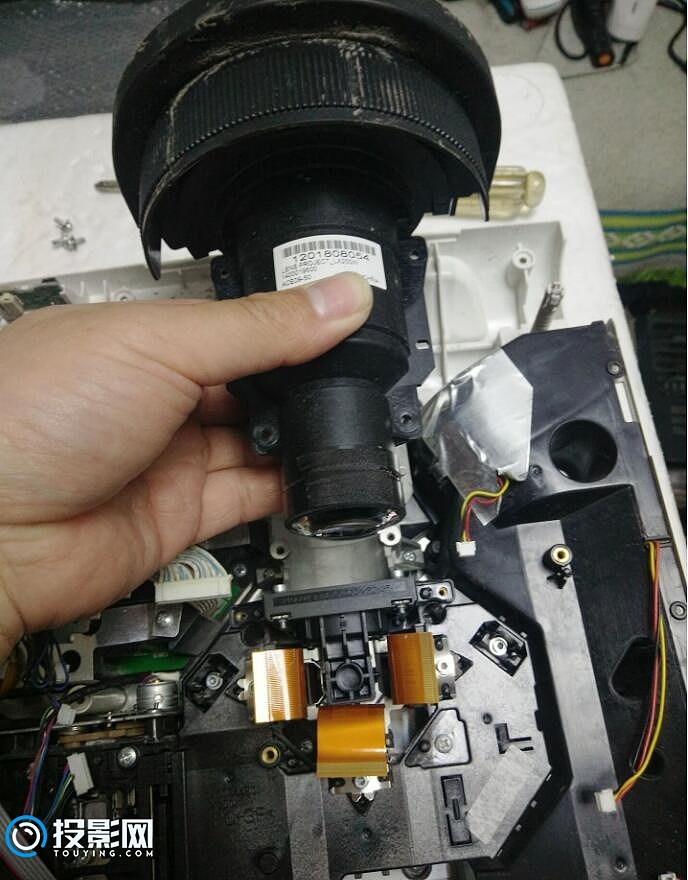

3、主板放在一边,拆掉固定镜头的的几个螺丝。提起镜头。

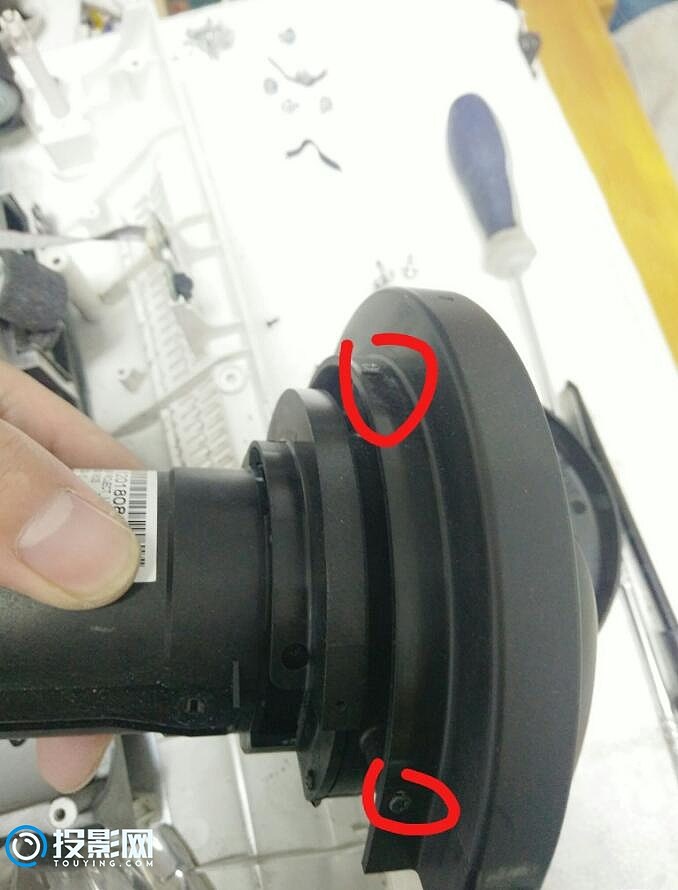

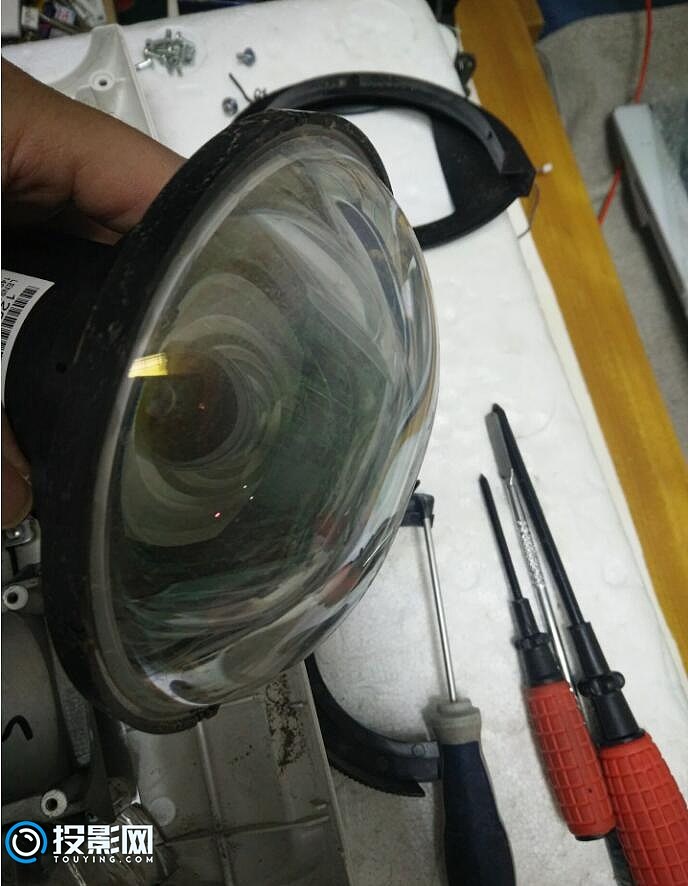

4、拆掉固定调焦旋盖的两个螺丝,一边一个,上抽出来放一边,然后再拆掉固定鱼眼镜头塑料卡盖的两个小螺丝。通用上抽出来放一边。可以开始拆镜头了。





此处内容被隐藏,回复本帖后可见

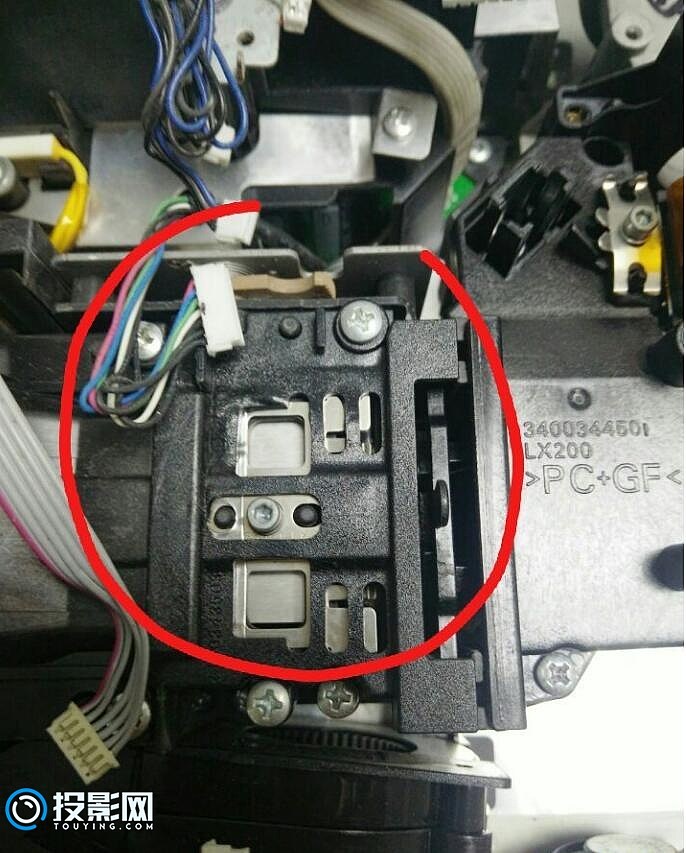

8、这批机器主要就是镜头脏了,液晶屏和偏振看一下不是太脏的话,光路里面就不用拆了,里面不容易脏,影响不是很大,图下上聚光和pbs部分,这部分有时候会烧糊,这批机器好像目测好像没这个问题,就不拆了,拆这些首先要把六角螺丝和偏振片拆下。


原样上好液晶组件和镜头,安装好主板,液晶排线插好,插液晶排线切记不可蛮力,最后盖上上盖,记得插上按键板连线。

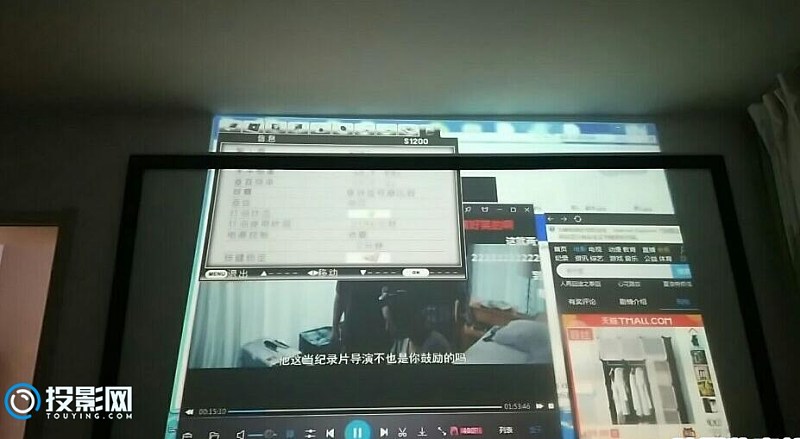

外壳螺丝不慌上,先通电测试下。

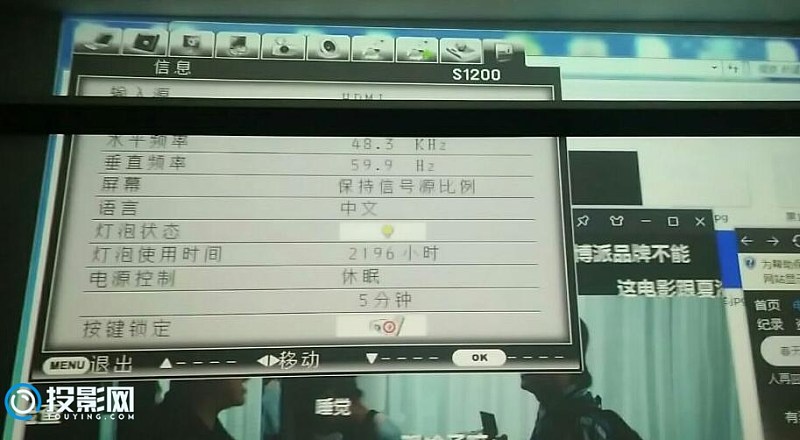

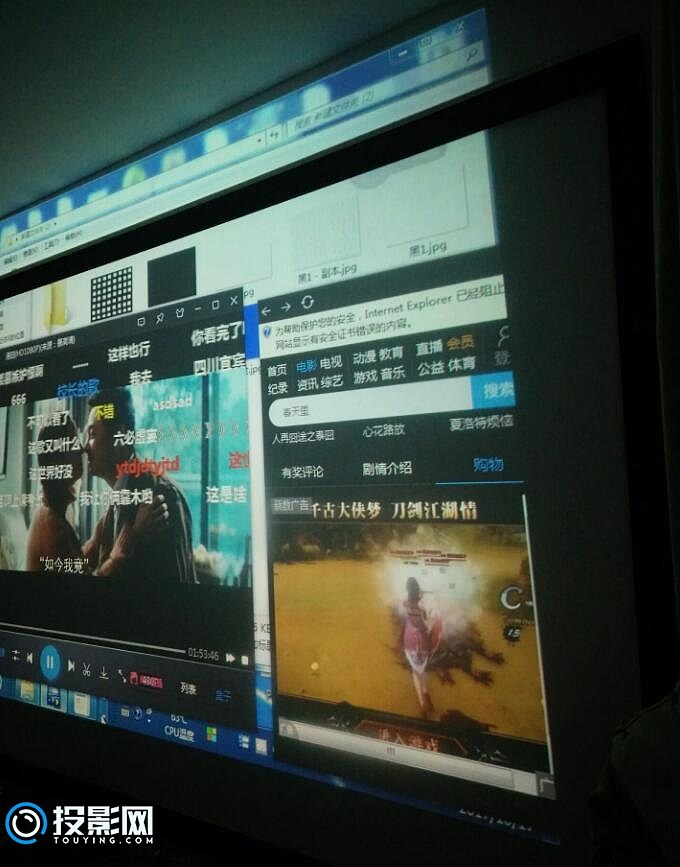

这批机器镜头都有点划伤,纯白色下面有影响,但是看电影效果还是很好的,鱼眼清理过后,亮度稍微提高点,但是用一阵子后最好还是换一个灯芯,咸鱼淘宝换进口灯芯130左右,国产几十到110都有。

ASK C1200镜头拆机清灰方法教程(图文版)介绍完毕!
