极米NEW Z4X拆机图解:拆机分析通电不开机怎么修问题

极米NEW Z4X拆机图解:拆机分析通电不开机怎么修问题


发表在 极米投影仪 2022-6-20 20:56
177038 25
| 来自广东
投影仪使用久了相信肯定会遇到一些大大小小的毛病，很多极米投影仪用户反应家里的投影仪最近通电也不开机了，而且内置的风扇狂转，不知道什么原因导致的。这里我们就拿一个有这样毛病的 极米NEW Z4X去拆一拆去分析，为什么会有这个问题，以及教你怎么解决这个问题。

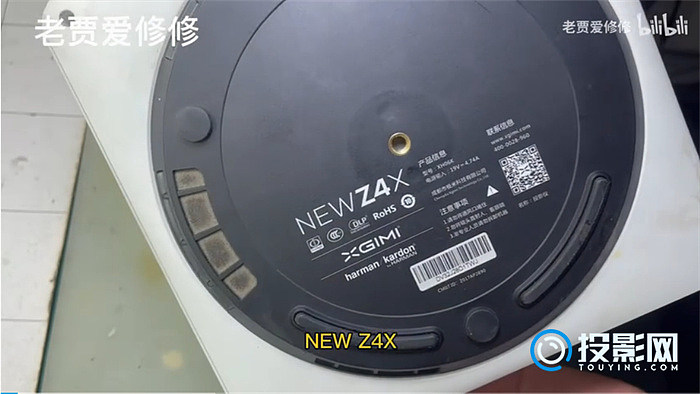

极米NEW Z4X拆机图解：

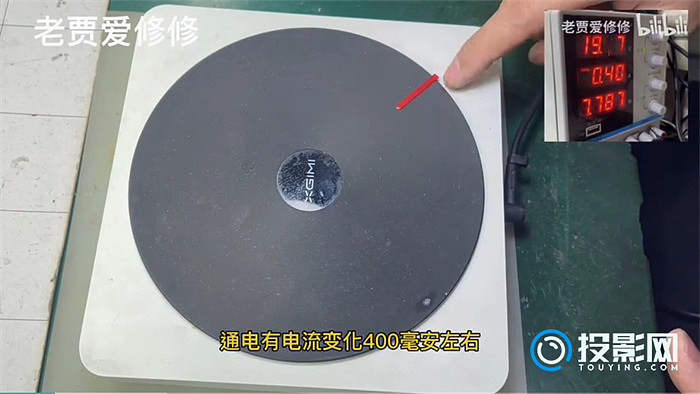

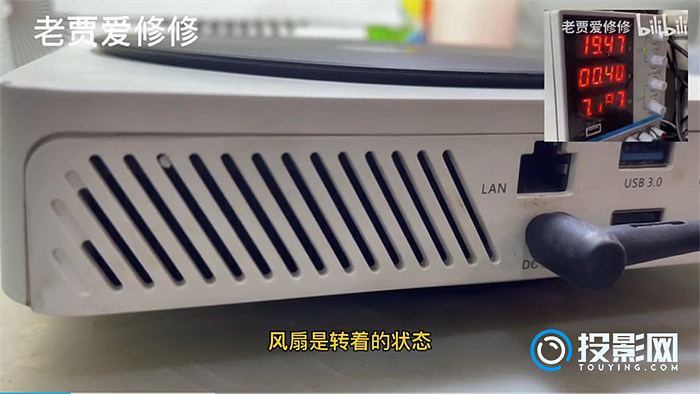

拿起要拆开的极米NEW Z4X投影仪我们先通上电去看一看，具体是哪里出现了故障；通电之后我们能发现投影仪内部是由400毫安的电流的，但是指示灯不亮，并且风扇会转动。

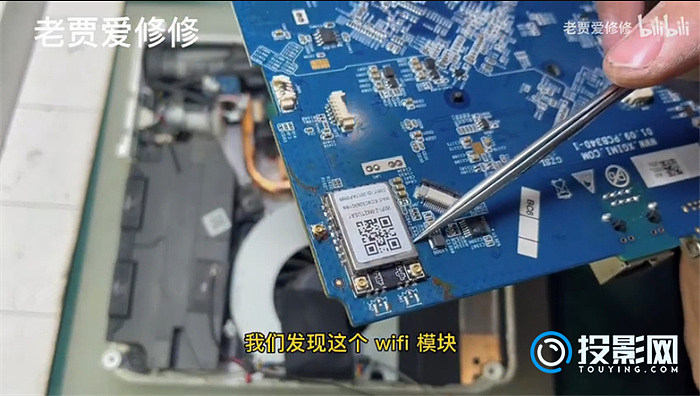

确认过这台投影仪是有问题之后，我们就要对投影仪进行断电拆解。手上一款极米NEW Z4X投影仪之前已经维修过了，我们在在主板上看到有WIF模块的周边被焊接过的痕迹。

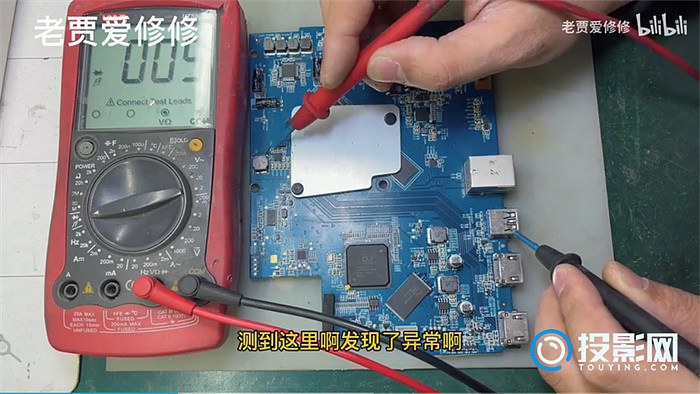

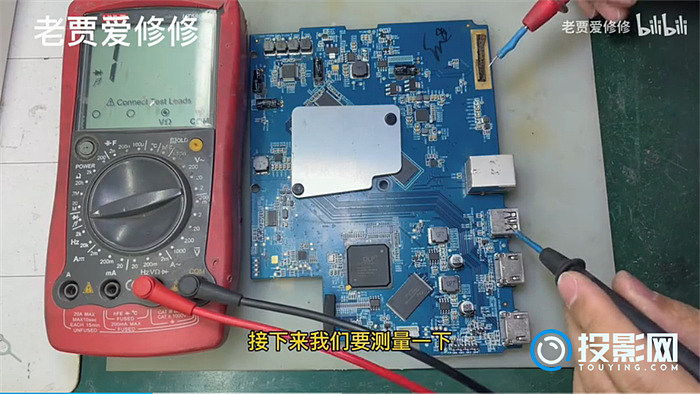

拿下主板后，我们就要对投影仪进行电足测试，可以在图中看到电阻几乎为0，这里明显的短路现象。

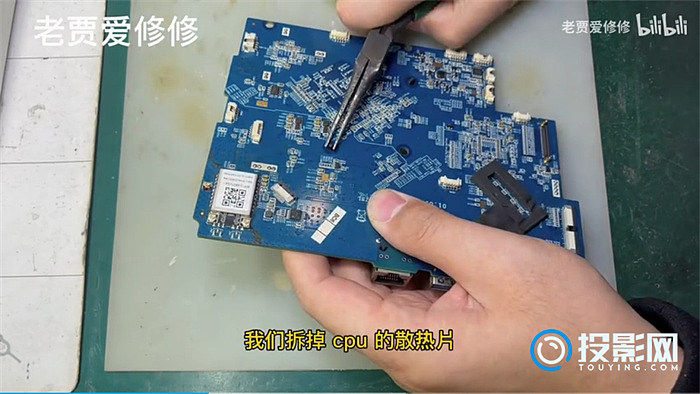

下面我们还要拆下CPU的散热片。

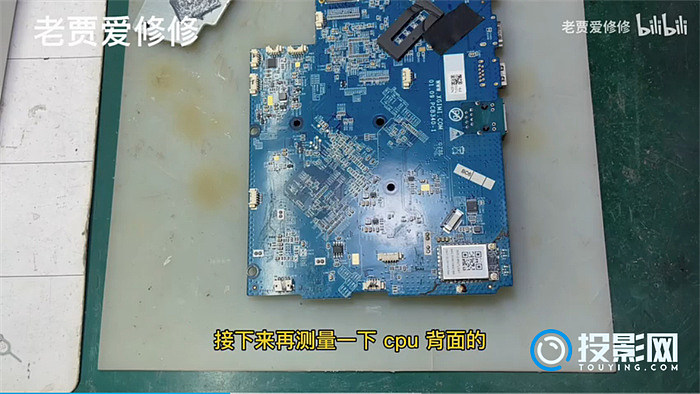

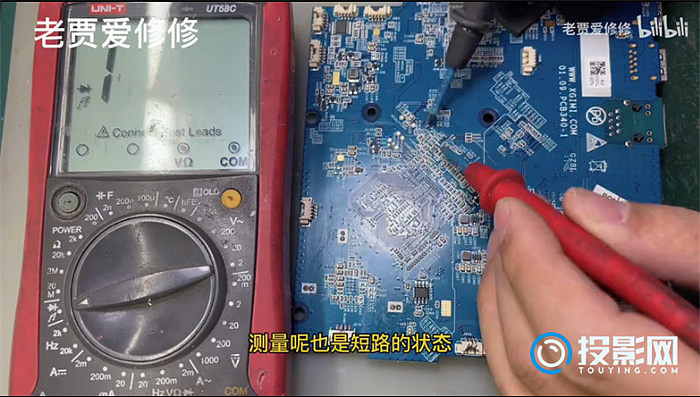

再来测试一下CPU背面供电的滤波电容，测量后发现仍然是短路状态，因此可以判断为CPU内部短路所造成的通电后不开机但风扇狂转的问题。

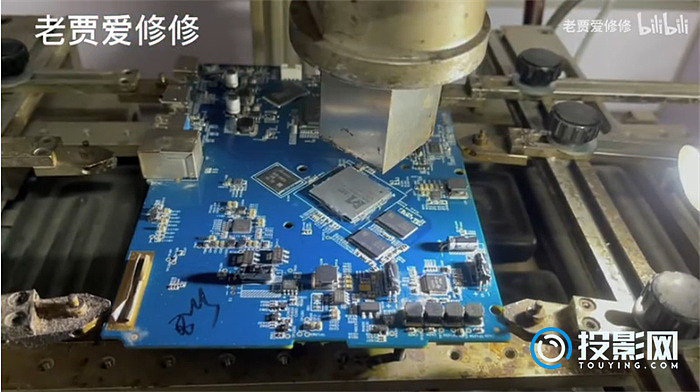

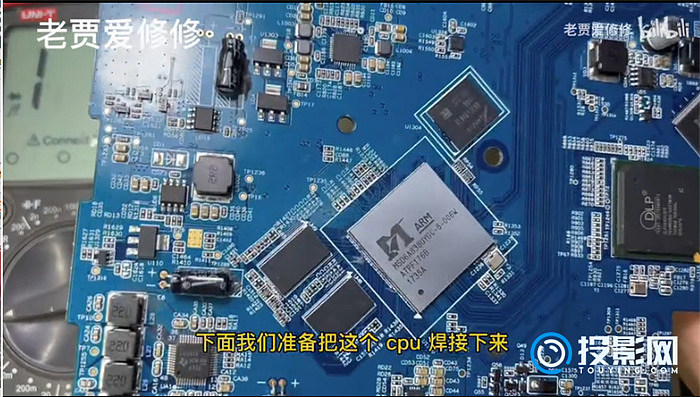

把CPU焊接下来。

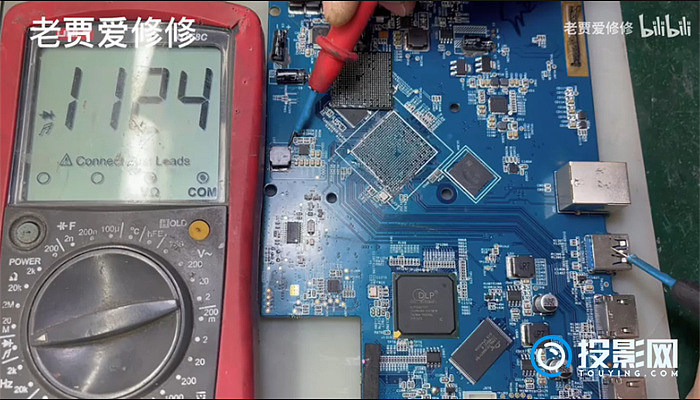

在取下CPU之后，我们通过测量主板各电感的对地阻值，能够发现CPU已经不短路了，这里就可以确定之前就是因为CPU内容损坏而导致的故障。





判断完故障原因之后，此处为整理修理阶段：

此处内容被隐藏，回复本帖后可见

总结：上面的步骤完成之后极米NEW Z4X投影仪通电不开机了，内置的风扇狂转的问题就解决了；一般的拆解都是建议有经验或者动手能力较强的小伙伴操作的哦，如果我们在家出现这种情况，也不会动手的话，建议还是送去售后维修吧。想要了解更多关于极米投影仪拆机教程欢迎关注极米投影仪论坛。
