北美烧友DIY影院诞生记


发表在 综合交流大区 2018-9-11 17:52

看过众多的案例之后,我们发现了一个问题。国外的烧友们似乎特别热衷于DIY,而AVS最新的每月案例又是DIY的典范。

影院的所有者Jeremy在其他烧友的在线指导下,几乎凭一己之力搭建了整个的家庭影院。今天我们就来看看这位动手能力满分的烧友如何搭建自己的家庭影院。

Jeremy Schneider(网名hd0823)的发烧思想也是从很小的时候萌芽,一步步升级。小时候他非常喜欢看电影,这种喜欢一直伴随到他成年。当他到了工作年龄并开始赚钱之后,家庭影院的梦想并没有湮灭。四五年之后,当他有能力购买人生第一套公寓的时候,他搭建了一套家庭影院系统,120英寸的幕布,三洋投影仪和Klipsch经济型扬声器。13年后,渐入佳境的他开始搭建现在的这个家庭影院。

目标与规划

Jeremy对他的家庭影院有一些明确的目标规划。首先是,要在不花费大量资金的前提下,打造出一款超越商业影院体验的私家影院。此外,他刚开始搭建的时候,Dolby Atmos刚刚在美国市场展露,他想要把这一先进的技术融入到家庭影院中,最初的设定是7.2.4的配置,但是最终结果是9.4.4。

对于屏幕的选择,Jeremy在16:9或2.35:1之间纠结。最终决定打造16:9,165英寸的幕布。最终的效果也让他很满意,声称有一种IMAX的感觉。

和一些有经验的发烧友请教加上自己的学习之后,Jeremy认为房间需要进行一些声学处理。此外,他想加入两层立板,并且在墙壁上覆盖一层织物材料,来取代石膏墙和其他涂料。

搭建过程

Jeremy的影院空间是车库上方的一个大房间,房间由16英尺高的挑高天花板(尖顶建筑)。出于成本的原因以及其他的考虑,没有选用隔音设备。因此,Jeremy没有使用美国烧友偏爱的Green Glue绿色隔音胶或IB-1 Clips等。只有一层石膏板,可以很好地隔绝家庭影院内外的噪音。

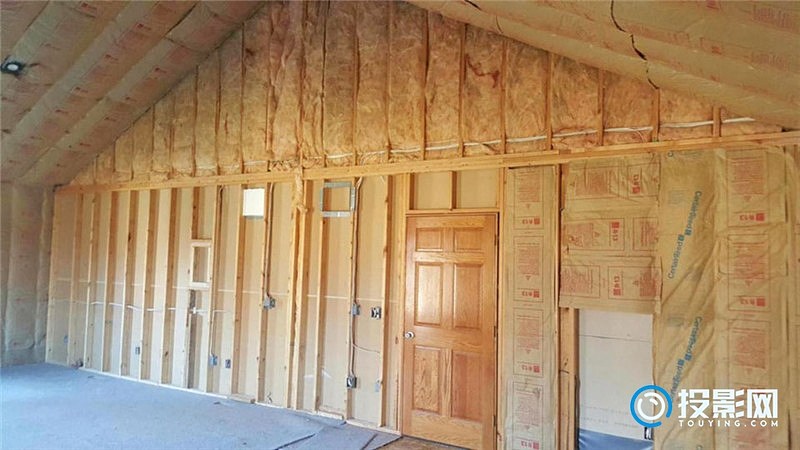

Jeremy的私家影院空间非常大,位于车库上方

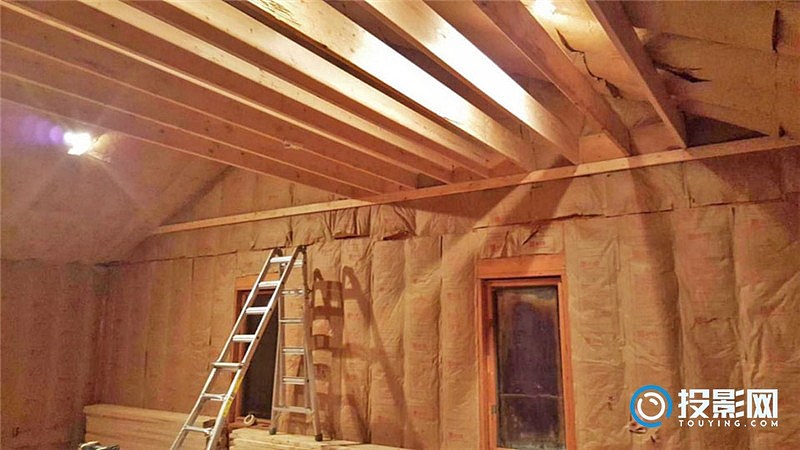

第一步是安装屋顶横梁,让房间更适合打造影音室

声学处理方面,护墙板以上的墙壁安装了Linacoustic RC管道内衬。 “我使用1.5″ Linacoustic RC进行隔音,然后用Acoustimac仿麂皮绒面料覆盖住 Linacoustic风管内衬。此外,立板也填满了隔音材料,并且有切口,可以充当低音陷阱。前面的舞台也进行了同样的处理。”

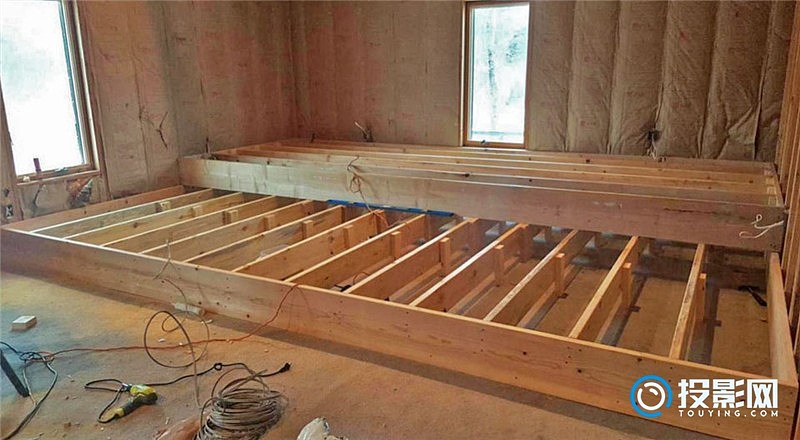

Jeremy在前面搭建两层立板,他觉得这样看起来更有感觉

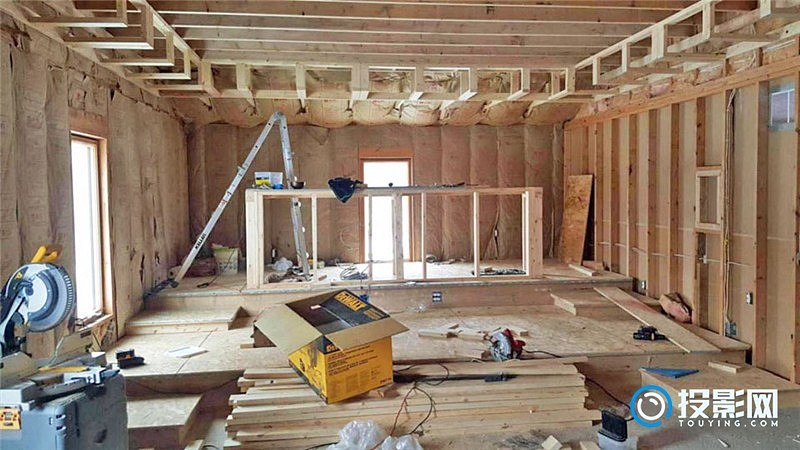

施工过程中的图片,房间后面计划打造一个酒柜

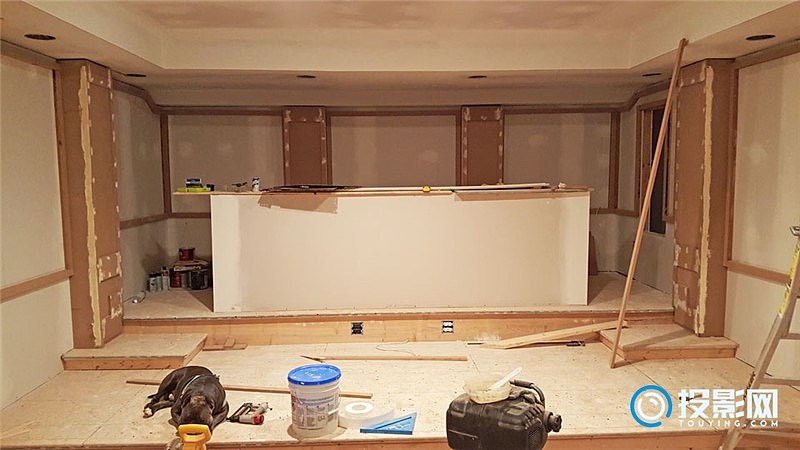

石膏板安装好之后,Jeremy建了几根柱子,用来放置环绕音箱

声学处理的另一个点在于屏幕后面的剪力墙。Jeremy将三只QSC SC-2150影院箱放在了定做好的框架中。他在消力墙以及后面的墙壁上覆盖了Linacoustic RC风管内衬。“当我把QSC音箱放入定做好的框架中时,感觉大不相同!”

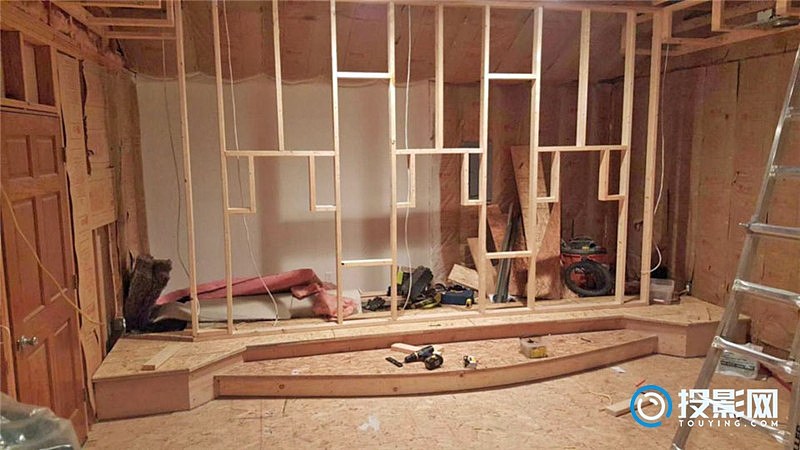

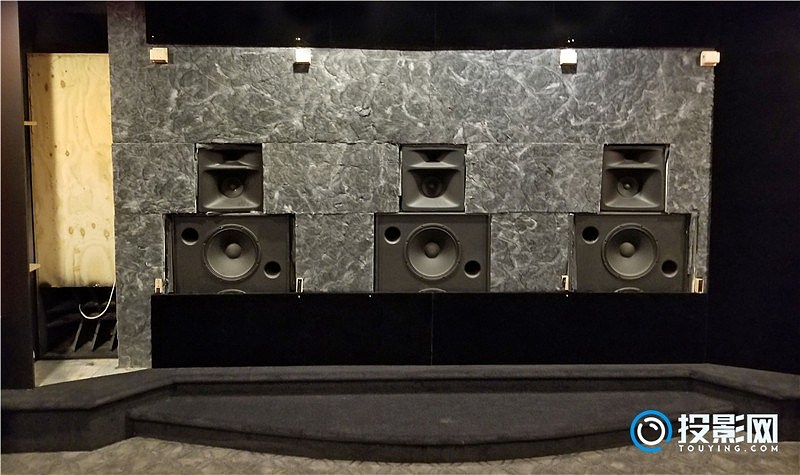

屏幕后面的框架就是为三个QSC SC-2150影院箱而定制的

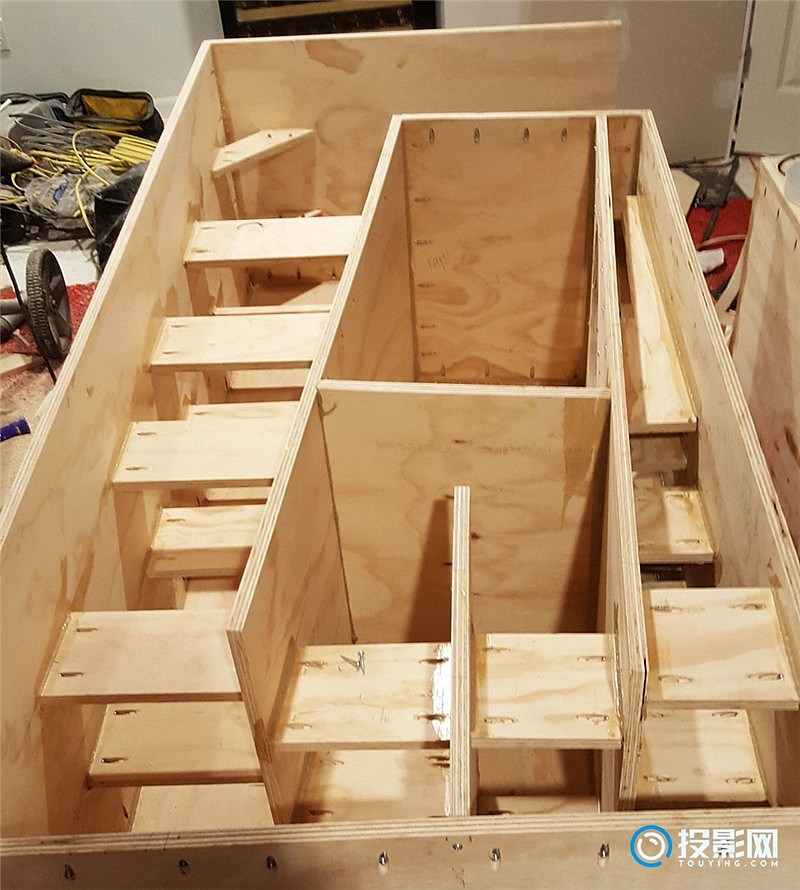

既然是DIY,当然不会错过低音炮。Jeremy的低音炮也是DIY完成的。他采用了AVS一位注册会员的设计,制作了两个SubMaximus v3号角机箱。每个箱体内都配备了一个Eighteen Sound(意大利扬声器单元制造商,此前被B&C收购)的21NLW4000 21英寸单元。低音炮位于房间前面的角落,位于屏幕框架之外。上面覆盖这黑色的织物,Jeremy留下了足够大的开口。


简单说明一下,低音炮机箱是由AVS论坛成员LTD02设计的,但实际的制作过程是由Jeremy自己完成的。


剪力墙上覆盖了一层Linacoustic RC风管内衬,而两个SubMaximus v3低音炮位于墙外。上图中可以看到:右边的那只低音炮用黑色织物材料覆盖了,而左边的那只依稀可见,高约80英寸。

接下来,他使用AVS论坛另一位会员设计的30立方英尺的倒相机箱制作了另外两只低音炮,这些机箱内安装了Stereo Integrity的 HS-24 mkI和mkII 24英寸单元,放置在影音室后面的角落里。

效果与总结

在开始搭建影音室之前,Jeremy在规划阶段花费了大量的时间,阅读了大量的帖子,确保后期的进展更为顺利。他希望视角和扬声器的摆位都是合理正确的。

然后,搭建过程本身又花了一年半的时间,因为他自己还有一份全职的工作也包括一些其他的原因。这样也有一些好处,他可以慢慢的购买自己心仪的设备。

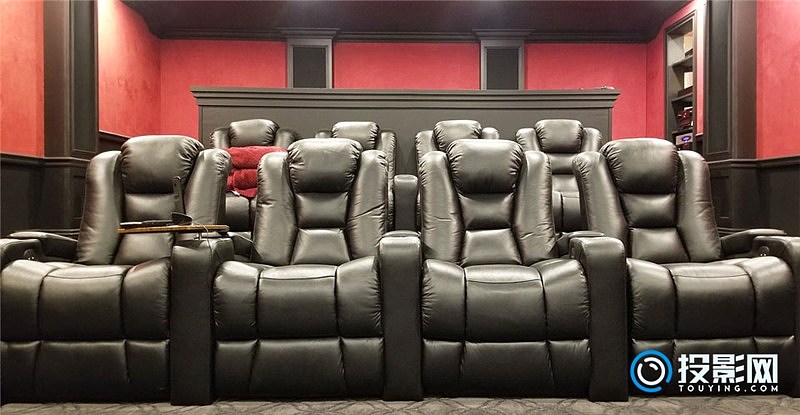

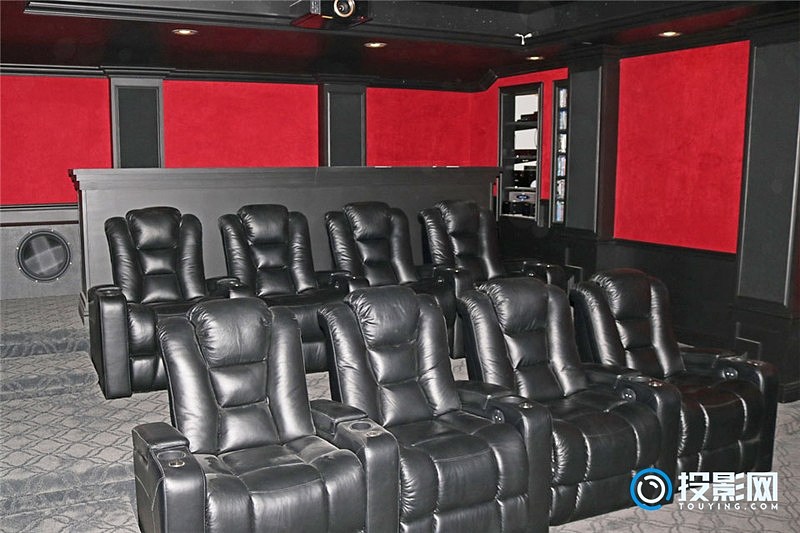

Jeremy原本的规划是12个座位,但事实上只能有8个座位

除了铺设地毯之外,影院的搭建几乎是Jeremy自己一个人完成的。在这个过程中,他也学会了很多的手艺,这可能也是DIY的最大乐趣。

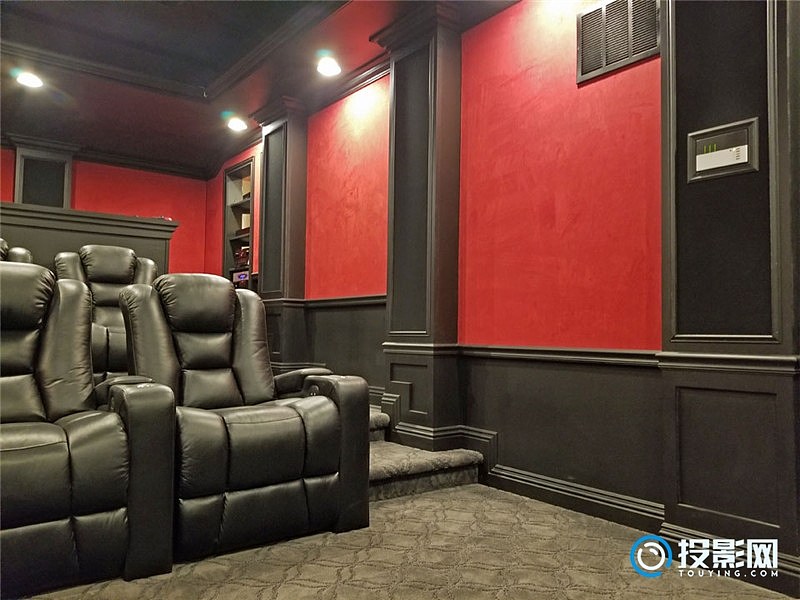

Jeremy的装修工作进行的非常出色。墙壁的红色部分是由1.5英寸的Linacoustic RC风管内衬外加Acoustimac仿麂皮绒面料。

事实上,这也是Jeremy家庭影院搭建过程中最具挑战性的项目。在此之前他没有建造过什么东西。对于独立工作他不得想出了很多不同的技术方法,尤其是庞大的装修工作和18英尺的天花横梁。这是一个不断的实验和试错的过程,逐渐找出解决问题的方法。

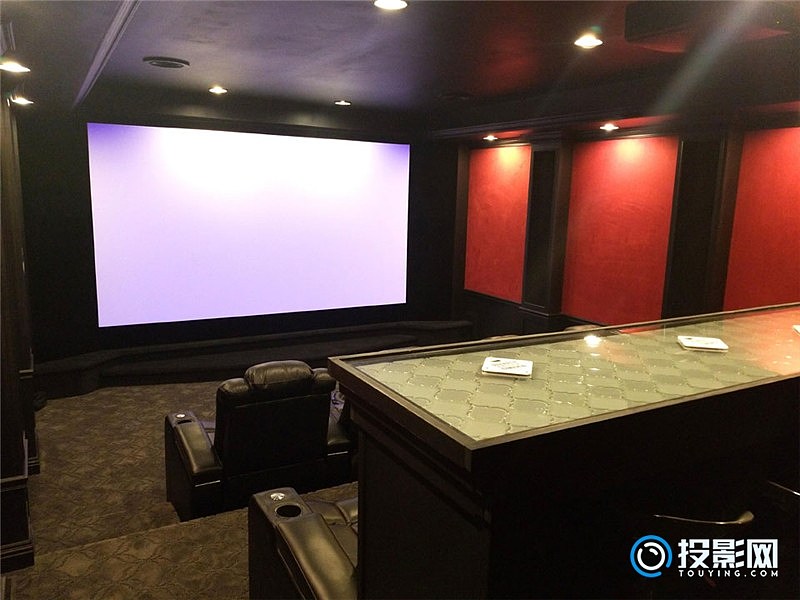

屏幕是16:9,165英寸


Jeremy和妻子Tia将他们的家庭影院称为Coldwater Creek Cinema。源于他们所居住区域的街道名称组合。妻子Tia把影院的名字印在了杯垫上,这样感觉也很有意义。更有趣的是,杯垫还有配套的开瓶器,也是一对很有意思的夫妇了!

关于整体的花费呢?据Jeremy所说, “总支出在23500-25000美元之间。 加上跑了很多次Home Depot门店(家得宝,北美三大电器连锁零售商),花费更接近25000美元。这肯定不算是小开支,但考虑到家庭影院最终的效果,他觉得这一切并不算很多。

用自己的双手创造的这一切,爱好者们的智慧和热忱是普通人无法想象的。

设备清单

信号源
Oppo UDP-203 UHD蓝光播放器
Roku Premiere +流媒体
Amazon Fire TV Stick 流媒体
Comcast Xfinity有线盒子
Xbox One游戏机

AV设备
Marantz SR7010 AVR(4个天空声道)
Marantz MM8077 7声道功率放大器(LCR和4个环绕声)
Lab Gruppen FP 14000立体声功率放大器(2,低音炮)

投影机
JVC DLA-RS400

屏幕
Seymour AV Center Stage XD (165英寸, 16:9,1.2增益,编织透声幕)
DIY屏幕框架

音箱
QSC SC-2150(3,LCR)
DIY Sound Group Volt 10(10: 6个环绕,4个天空喇叭)
低音炮(4,DIY制作)

线材
Monoprice HDMI线
Monoprice 12 AWG喇叭线

中控
罗技Harmony Elite万能遥控,带Harmony Hub
功率调节
APC H15电源调节器
座位
Seatcraft Meridian(8个)
房间尺寸
26.5'(长)x 18'(宽)x 10'(高)
