何为投影机的梯形校正技术以及它是如何实现的？

综合交流大区 · 发表在综合交流大区 2018-12-3 17:15

不少朋友都见识过投影机的梯形校正功能，但是关于梯形校正技术却知之甚少，今天就来给大家介绍一下什么是投影机的梯形校正技术以及它是如何实现的？

   在投影机的日常使用过程中，投影机的摆放位置应尽可能要与投影屏幕成直角，这样才能保证拥有方正的投影效果。如果在使用过程中无法保证两者的垂直角度，投影画面就极容易产生上宽下窄或上窄下宽的梯形问题。

   在这种情况下，我们就需要使用投影机的“梯形校正功能”来调整投影画面，保证投影画面始终是一个标准的矩形。梯形校正技术的实现通常有两种方法：第一种是光学梯形校正，光学梯形校正是指通过调整投影机的镜头位置来达到调整梯形的目的；第二种方法是数码梯形校正，数码梯形校正是通过软件的方法来实现梯形校正，目前大部分投影机产品都采用的是数码梯形校正技术。

何为投影机的梯形校正技术以及它是如何实现的？

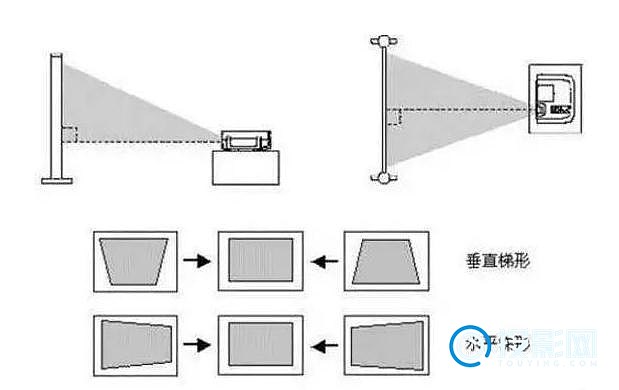

   但是在实际的应用过程中，我们又发现投影画面不只是在垂直方面容易产生“梯形”问题，图像的水平方向也极其容易产生变形问题，所以投影机厂商们又研发出“水平梯形校正”功能。

   在很多家用投影机产品中，梯形校正需要手动调节来实现，最常见的是四点校正，调整起来有些麻烦。对此神画发明了4D自动梯形校正技术，彻底解决了投影画面的变形问题，使投影机的位置摆放更加自由，目前神画已经将这一技术应用在旗下的投影产品中，喜欢的朋友不妨去关注一下。来源于互联网

imole 大神级投影控 *发表于 2023-08-23* · 发表于 2023-08-23

投影机的梯形校正技术又被称为梯形失真校正技术，其作用是将因投影机位置与投影面不垂直所产生的梯形失真进行校正，使得投影的图像能够呈现出一个矩形的形状。

梯形校正技术采用的主要方法是对图像进行变形或拉伸，或者改变光学元件的投射角度以及位置等方式来实现。以下是梯形校正技术的两种主要实现方式：

1. 数字变形法：

该方法适用于新型的数字化投影机，投影机通过内部处理器，对投影的图像进行数字变形，实现梯形校正的功能。该方法不需要使用任何硬件设备，而且变形精细，能够实现更加精确的梯形校正效果。

2. 光学拉伸法：

该方法适用于更为传统的投影机，通过投影机内部的光学镜组，对投影的图像进行光学拉伸实现梯形校正。该方法需要更加复杂的光学元件，同时对于实现更高精度的梯形校正也需要更多的技术支持。

2023-8-23 11:29 回复收起回复

0556491 大神级投影控 *发表于 2023-08-23* · 发表于 2023-08-23

投影机的梯形校正（也称为keystone校正）技术是一种通过软件或硬件调整投影机镜头的形状以纠正图像形变的方法。当投影机与屏幕不在同一水平面时会发生梯形形变，使得图像的顶部或底部被拉伸或压缩。这种形变不仅会严重影响图像质量，还会让观众感到不舒适。

梯形校正技术可以通过多种方式实现：

1. 数字梯形校正：基于投影仪中的图像处理器，对图像进行数字处理和变换来消除梯形形变。这种方法可以在许多投影机中执行，而不需要额外的硬件。

2. 光学梯形校正：采用透镜调节和位置移动等光学技术来消除梯形形变。这种方法需要较为复杂的光学组件和机械结构。

3. 自适应梯形校正：基于投影仪内置的传感器，利用稳定的梯形校正系统对任何不规则形状的表面进行自动调整，消除梯形形变，确保画面垂直。

总之，梯形校正技术是一种通过数字或光学方式或两者结合实现对投影仪图像形变进行调整的方法，确保画面的完美呈现。

2023-8-23 11:27 回复收起回复

ghosteven 大神级投影控 *发表于 2023-08-23* · 发表于 2023-08-23

投影机的梯形校正技术是一种能够减小因投影角度而产生的图像扭曲和变形的技术。

通常情况下，当我们将投影机放置在不同的位置或倾斜角度时，就会出现梯形形变效应，这种效应会使得图像的上部或下部变形，导致图像失真。为了解决这个问题，投影仪采用梯形校正技术来调整图像的形状，以使其看起来更平直。

梯形校正技术的实现通常是通过投影机内置的数字处理器或特定的软件来完成的。它可以通过调整像素的高度来改变图像的形状，在图像的顶部和底部添加黑色的条纹，从而让整个图像看起来更平直。这个过程被称作垂直梯形校正。

另外一种常用的梯形校正技术是水平梯形校正，它是通过缩短或拉长图像的宽度来校正图像，以减小因投影机的水平倾斜程度而导致的形变效应。

总之，梯形校正技术是一项非常重要的技术，它可以帮助用户在不同角度和位置下获得更加准确的投影图像，提高视觉效果。

2023-8-23 11:25 回复收起回复

ingpo 大神级投影控 *发表于 2023-08-23* · 发表于 2023-08-23

投影机的梯形校正技术又称为投影机的梯形畸变校正技术，其主要作用是在投影过程中对因投影位置的角度问题而出现的梯形畸变进行校正，以达到图像形状和几何形状的完美一致。

梯形畸变的产生主要有两种情况，一种是因为投影仪位置的高度比画面中央位置低，而造成的下巴形形状的畸变；另一种则是因为投影仪位置的角度不正，而造成的直立形的畸变。为了消除这些畸变，投影仪的梯形校正技术主要是通过软件算法和光路设计进行校正的。具体实现方法包括以下几个步骤：

1. 捕捉或测量投影画面的四个角点坐标。

2. 通过算法将捕捉或测量到的角点坐标转换成画面正常显示时的坐标，并根据其位置和倾斜程度计算出梯形畸变的程度。

3. 对应用到光学投影路径的多个光学元件进行调整，使光线在投影时能够在正确的位置汇聚，从而消除梯形畸变。

4. 打印输出的图像即为最终完美的梯形畸变校正的图像。

总之，投影机的梯形校正技术是通过算法和光路设计来消除因投影位置问题产生的畸变，从而实现画面的正常显示。

2023-8-23 11:24 回复收起回复
