投影仪亮度均匀性有什么含义? 如何测量亮度均匀性?

发表在 综合交流大区 2018-12-27 15:39

我们在每次审核中报告的关键性能数字之一是亮度均匀性。如果您经常阅读我们的评论,您会知道,根据投影仪的类型和其他因素,我们的测量值可能在最佳示例中从大约60%到大约90%不等。亮度均匀性的概念似乎直观清晰,可以衡量屏幕亮度的均匀程度。投影图像应该没有明显的热点或意外的黑暗区域,这是合乎逻辑的。然而,关于亮度均匀性意味着什么存在很多误解,并且很容易认真对待这个数字。

问题的一部分是没有好的方法来总结一个数字中的一致性所涉及的所有内容 - 我们稍后会回到这一点。但是解释亮度均匀性测量还有一个更基本的问题:有很多不同的方法来提出这个数字,你很少能确定使用了哪个。

投影仪亮度均匀性有什么含义? 如何测量亮度均匀性?

如图所示(BenQ提供),亮度均匀性差可能导致一个或多个角落明显褪色或中心或其他地方出现明显的热点。

在ProjectorCentral,我们遵循广泛使用的标准方法来测量亮度均匀性,并且每次都应用相同的方法,因此您可以有意义地将我们的结果从一台投影仪与另一台投影仪进行比较。但其他方法同样有效,每个制造商都可以自由选择。因此,当我们的测量结果与供应商的规格不符时,并不一定意味着规格(或我们的发现)是错误的。它更可能意味着他们的测量方式不同。

不幸的是,这也意味着比较来自两个不同品牌的亮度均匀性规格可以是经典的苹果与橙子的比较。你无能为力。但是,了解测量亮度均匀性的不同方法如何为同一台投影机提供不同的结果可以帮助您在更真实的环境中判断数字。

如何测量投影仪的亮度均匀性?

投影仪亮度均匀性有什么含义? 如何测量亮度均匀性?

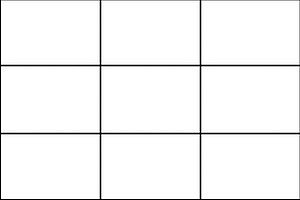

一个很好的起点是方法ProjectorCentral - 以及大多数其他评论者 - 用于亮度均匀性。第一步是使用光度计进行测量,使用100%白色测试图像。ANSI定义了九个要测量的点,基本上描绘了整个图像上的井字网格,并在每个矩形的中心点进行测量。下表显示了一台投影机的实际读数。(请注意,测光表会将其结果报告为勒克斯,但测量单位与此无关):


用于亮度均匀性的九个标准测量点的样品读数

剩下中央
TOP ROW585756645
中间行692850764
BOTTOM ROW759903841

然后,我们将单个最低读数(最小值)除以单个最高值(最大值),在这种情况下为585/903,即65%。从另一个角度来看,数字意味着在测量的最亮点和最亮点之间亮度下降35%。

其他选择

事情变得复杂了。如果您从上面读取相同的读数并将它们插入另一个同样有效的公式中,您将获得不同的亮度均匀度百分比。

例如,BenQ目前使用国际标准化组织(ISO)定义的方法,即使中心读数不是最大值,也可以将外角读数的平均值除以中心读数(在此情况下如此)案件)。使用相同的数据,可达到708/850或83%。ViewSonic和Epson也使用相同的方法。

另一方面,日立使用最小的外角读数(在这种情况下为585)除以所有九个读数的平均值(755)。这相当于77%。

一些方法也使用不同数量的测量点。例如,信息显示测量标准(IDMS)版本1.03提到使用少至5或多达25个。最常见的变体使用已经提到的相同的九个点,另外还有四个点靠近图像的角落(10%)在角落和中点之间的方式)。对于我们在这里使用的投影仪,另外四个读数是:


用于亮度均匀性的四个角落测量点的附加样本读数
左角右上角
TOP ROW485531
BOTTOM ROW670791

我们在一家供应商的日本网站上发现的另一种方法是使用这些外部点(485)的最小值除以9(755)的井字游戏块的平均值,这将使同一台投影机获得64%的评级。

什么不是一个数字

计算亮度均匀性的变化甚至更多,但这足以说明问题。根据您选择的公式,同一组读数将为您提供各种亮度均匀性测量 - 在这种情况下,我们所看到的公式在64%和83%之间。

有这么多公式的一个原因是因为它们中没有一个比其他公式更好。我们使用的版本告诉您最亮和最暗测量之间的差异,但对从一个单元到下一个单元的小变化非常敏感。使用平均值的公式倾向于最小化单位之间的差异,为给定模型的所有单位提供更一致的结果,但是它们不报告从最亮到最暗的实际范围。使用附加角点的是基于有关图像的更多信息。但是,由于大多数图像将您的注意力吸引到更靠近中心的位置,因此这些方法强调图像中您不会注意到的区域,除非差异极端。

所有这些公式共有的一个基本问题是,它们并没有告诉你理想情况下需要知道什么,这不仅仅是从最亮部到最暗部的亮度有多大,而且还有渐变 - 它的速度有多快改变距离。这可能比亮度均匀性数字本身对图像质量和检测缺乏均匀性的能力更重要。

正如IDMS指出的那样,如果变化逐渐在屏幕上传播,则很难看到从图像的一侧到另一侧的亮度变化20%。但是,在您的视野中,相同的20%下降超过一度将是显而易见的。测量亮度均匀性的方法都不能解释这一关键信息。

添加缺失的部分

因此,填写您需要知道的唯一好方法是描述它。这就是为什么我们的评论会说你是否可以看到任何热点或调光区域有一个坚实的白色测试图像,如果是这样,他们看到它们和它们显示的位置是多么容易。而且,由于图像中的视觉复杂性往往会隐藏亮度变化,我们通常会特别添加您是否可以通过文本文档,图形或照片般逼真的图像查看变化。

有些人认为即使你看不到任何变化,低亮度均匀性也是电影的问题,因为你不会像导演那样看到整个场景。然而,正如我们在此处所示,亮度均匀性测量可能会根据您的计算方式而有很大差异 - 再次,在我们的示例中,从64%到83%。因此,如果您要完全根据亮度均匀性排除投影仪,则需要确定哪个级别对您来说太低,但使用哪种特定方法的级别太低。

也就是说,对于大多数人来说,对均匀性的口头描述将是更重要的信息,因为它会告诉您是否可能会注意到任何变化。如果测量似乎与描述不符,那是因为梯度。当它快速变化时,即使我们测量高均匀性,我们也可能看到热点或昏暗区域。当它变化缓慢时,即使我们测量低均匀性,我们也可能看不到任何变化。当然,理想情况是高亮度均匀性与非常缓慢变化的梯度配对。如果评论是否正面,但投影机测量的均匀性低于平均值,我们会告诉您它是否有意义。有时,在查看亮度均匀性时,您可以看到另一种方式。
