拆卸并清洁奥图码 HD70投影仪

发表在 奥图码投影机 2019-1-25 15:22
拆卸并清洁奥图码 HD70投影仪

图码 HD70投影机开始闪烁并闪烁洋红色和绿色(首先,我认为问题出在我的灯上,但在更换之后,我意识到它更复杂。研究,我得出结论,可能的罪魁祸首是投影机机身内部的灰尘,可能是色轮周围的灰尘。不幸的是,由于投影机已接近四年(比奥图码保修期外两年),奥图码清洁它的成本是110美元而且我必须将它运送一两个星期。没有骰子。

那么,一个有进取心的年轻技术爱好者应该做什么?如果你猜到“打破那个傻瓜打开并自己清理它”,那么我喜欢你的热情!现在我会告诉你怎么样!

在开始之前,找一个干净的工作空间,你不介意在灰尘中涂抹并收集工具。你需要一些尖嘴钳,一把小型十字头螺丝刀,一罐压缩空气和一些Q-tip。

第1步:取下灯泡







首先小心地取下灯泡。确保投影机已关闭足够长的时间以冷却(警告标签显示30分钟),以便在取下灯泡时灯泡不会爆炸。

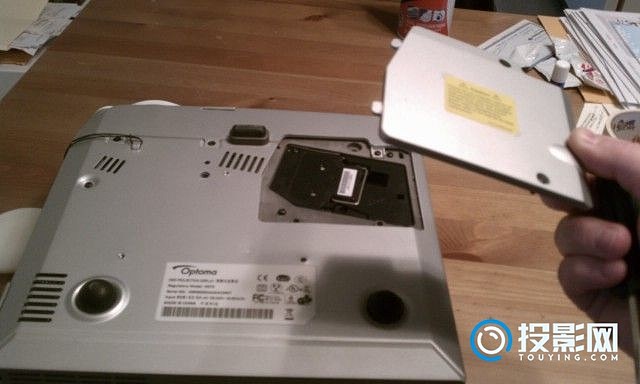

松开灯泡门上的两个螺丝。您无需完全删除它们。

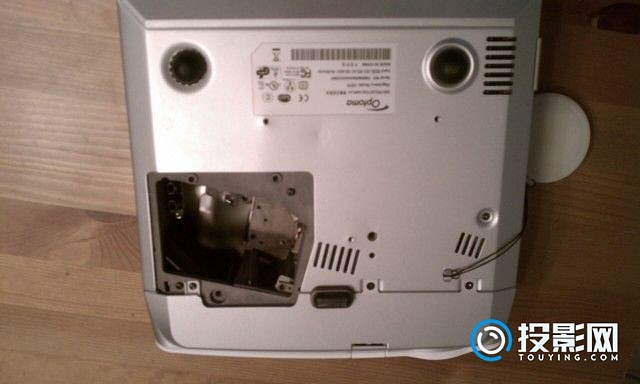

接下来,松开灯泡组件上的两个螺钉。同样,这些也不会完全出来。

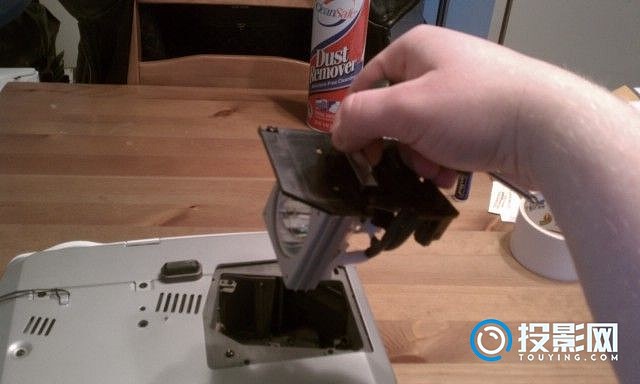

然后,抓住灯组件上的金属手柄并直接向上拉。将灯放在一个安全的地方放在一边,因为它非常昂贵,你喜欢它很多!

第2步:取下面板







接下来,您需要取下面板。你会在这里小心,因为有一个IR端口的电线连接器(或者它是一个RF端口?无论哪种方式......)。

首先,卸下将面板连接到主体的三个螺钉。

然后,将面板从主体中直接拉出,并将其倾斜,以便可以看到内部的电线连接器。

轻轻拉开塑料件,将面板放在一边。

现在你有一个无面板的投影机。戴上镜头盖,以防止所有灰尘和金属物品损坏其完整性。

接下来,您需要卸下将底座连接到盖子的螺钉。并确保你以某种有组织的方式将螺丝分组。在重新组装时它会非常有用。

第3步:取下盖子和背板

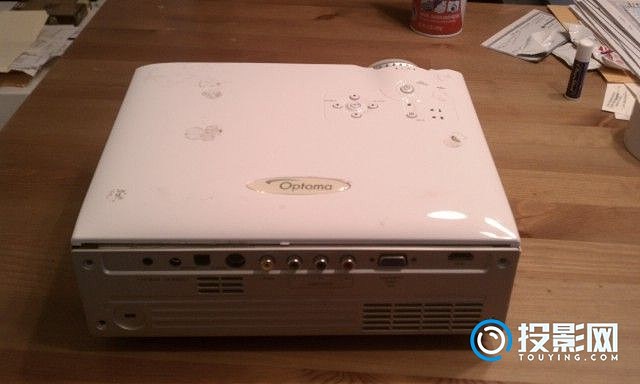

接下来,翻转投影机,使背板朝向您,然后卸下角螺钉。您还需要移除VGA端口周围的螺栓。我告诉过你,你需要那些钳子!

现在,将投影机竖直向后翻转并取下盖子。你需要将它直接向上拉,因为它上面贴着你不想撞到里面脆弱的硅片的帖子。抬起盖子时,请轻轻缓慢地操作,因为有一条带状电缆将盖子上的控件连接到主板上。你不想破坏这个!将盖子向后倾斜,然后轻轻拉上带状电缆。你还需要注意它的方向(面向你的蓝色尖端),因为你需要稍后再把它放回去。一旦带状电缆空闲,将盖子放在一边。

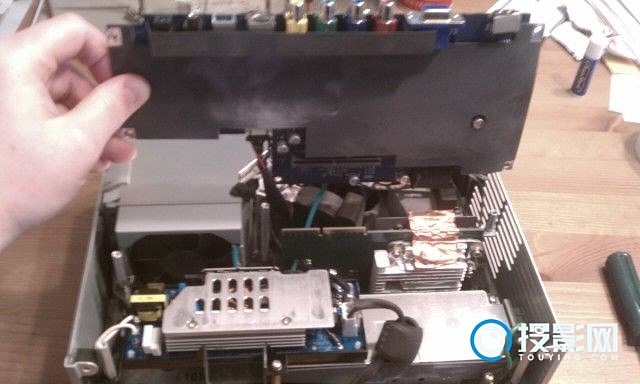

现在,您需要移除背板才能进入电路板。由于您已经在步骤2结束时卸下了螺钉,因此这很容易。只需轻轻拉动,确保不要破坏背面的任何端口或顶部的金属片。

第4步:取下电路板







现在是时候拆除主板并弄脏你的手......错误,尘土飞扬。将电路板连接到外壳上有5个螺钉。您需要删除它们。

拆下所有5个螺丝后,您需要将电路板垂直向上拉,因为下方有一个垂直连接器可将其固定到位。

现在是错综复杂的部分。您必须从电路板上拆下每个塑料电线连接器。您可能希望跳过此步骤,除非您必须完全移除该板。我做了,因为我之前尝试清洁而不移除电路板是不成功的。

主板上有8个塑料线连接器,顶部7个,底部1个。幸运的是,为了您的理智,它们都是颜色协调的,因此重新连接它们将很容易。即使这样,也要尽量保持它们以帮助这个过程。使用尖嘴钳(或镊子,如果有的话)轻轻地将它们从板上拉出来。

然后,从下板上卸下螺钉和保护板。

第5步:清理它!

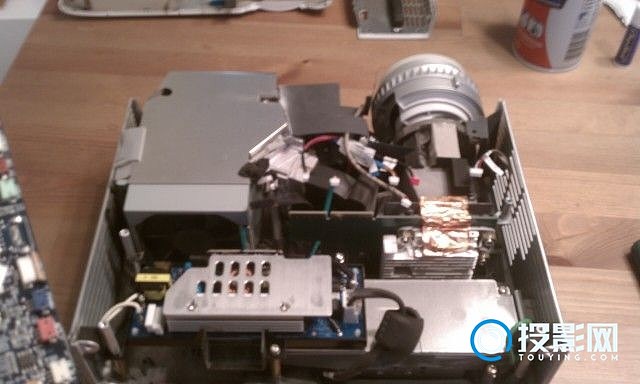

现在你有一个大多数裸体投影机,是时候把它吹灭了!等等......听起来很脏。无论如何,现在你想要使用压缩空气并清理投影机内部的每一点灰尘。我对最后一部分 - 每一点尘埃都很认真。我不得不两次做这个过程因为我不够细致。

在你清除了vorpal dust bunnies的内部之后,是时候打破Q-tips并进入裂缝之间。特别注意风扇和色轮,因为这些可能是导致问题的原因。

步骤6:重新分配和测试

现在,是时候精心重组了。如果需要,可以向后退一步。如果你最后得到额外的螺丝,你可能做错了。这是一个非常微妙的过程,所以一定要小心。

一旦你把所有的spick-and-span放回去,你就会想要测试它。对我来说,这是最令人伤脑筋的部分,因为这些症状在使用大约二十到三十分钟之前从未出现过,所以当我希望一切顺利的时候,我紧张地看着屏幕和我的钟。

如果由于某种原因您的投影机无法重新打开电源,请放松一下。很可能你在重组中滑倒了,你可以解决它。我遇到了一个问题,即面板没有正确重新连接,因此投影机无法启动。只要记住慢慢来,不要感到沮丧。
