多台投影机融合的方法

综合交流大区 · 发表在综合交流大区 2019-3-2 20:42

本帖最后由昕宇789 于 2019-3-2 20:43 编辑

一．系统组成
1、信号源
3、图形融合处理器
5、投影机
7、可触摸控制中控
9、其他辅助设备

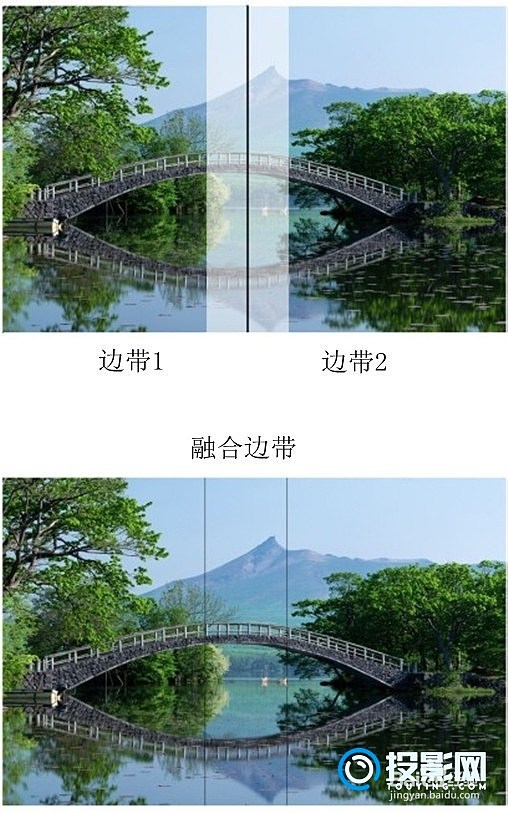

一、融合带的生成
边缘融合机能针对每个输出通道,产生能够与临近投影机叠加重合的图像。第一个图像的右边和第二个图像的左边的图像完全相同。

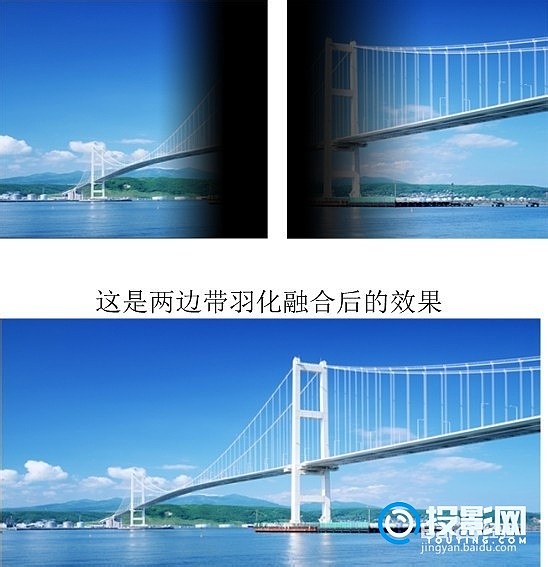

二、融合带的羽化
投影机光路叠加部分，亮度加倍，不处理会有明显高亮带，融合器负责将边带部分作渐变处理称为羽化过程。

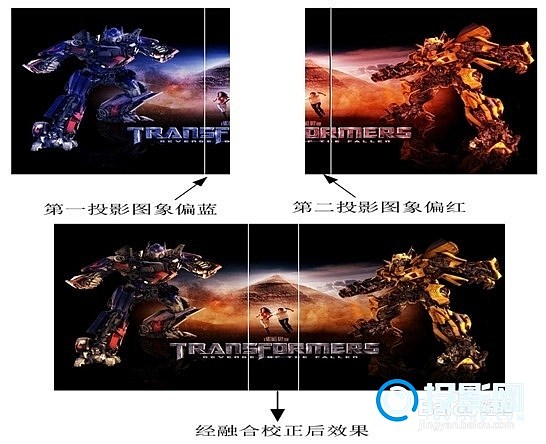

三、投影机色彩校正
在实际工程中，各台投影机的颜色都会有些差异，边缘融合机能够将不同投影机的颜色按照颜色低匹配标准，校正成同一颜色。

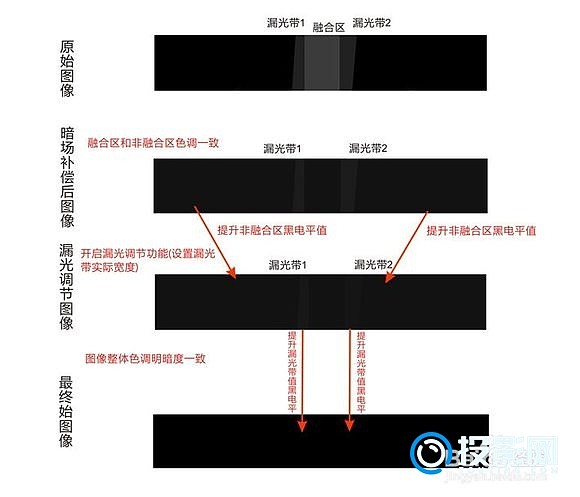

四、暗场/漏光补偿机制
在纯黑境下，投影机仍有一部分光线射到投影幕上,使中间出现一个亮带。边缘融合机能提升非叠加部分光强来抵消此亮带使图像画面一致。这时漏光效应又会影响画质，漏光补偿调节功能就可很好的解决这个问题通过设置漏光带宽度,提升黑电平值,使非融合区融合区漏光区色调一致从而使漏光部分去除。

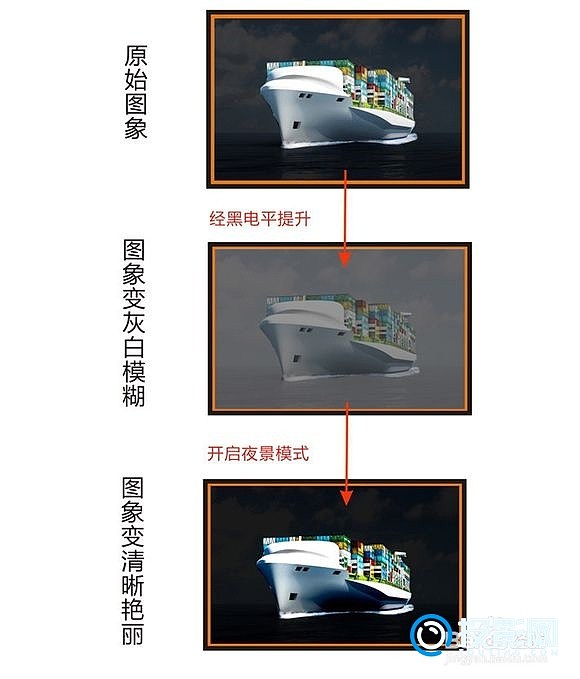

五、全新的夜景模式功能
在显示对比度较高的图像时，经暗场补偿,漏光带调节后。会显得灰白模糊。开启夜景模式功能.可提高图像的对比度,使图象色彩艳丽逼真。

六、功能强大的任意形状几何校正功能
第二代超亚像素几何校正，高级像素保真控制技术，非线性多滤波器技术和纹理补偿技术，支持弧形，柱形，球形等任意异形投影，支持120Hz几何校正.

七、采用全数字化显示体系，全同步数据处理
边缘融合机采用是单时钟纯硬件数字处理技术，所有信号在同一时钟下处理。根除了信号不同步问题，不会造成图像不流畅，画面被撕裂的现象。

八、采用超高精度图像处理方式
三．系统效果展示：
1、整屏超高分辨率显示:
2、分屏显示:
3、组合拼接显示:
4、跨屏拼接显示:
5、整屏图像画中画显示功能:
END

此方案可以应用于：剧院、媒体广告、展览显示系统，品牌专卖店形象展示系统，演唱会，显示设备租赁。电力生产调度控制中心，军事指挥控制中心，城市管理应急指挥中心，交通管理指挥中心，工业流程控制显示系统，广播电视显示及监控系统，商场、酒店、通讯信息显示系统，金融证券信息显示系统，政府企业多媒体视频会议显示系统，矿业安全生产监控系统，城市环境监控指挥系统，消防、气象、海事防汛指挥系统，机场、地铁航班显示、行李、安全监控系统。
