酷乐视Q6:拆开了揉碎了看看内部结构

发表在 综合交流大区 2019-10-21 10:51
最近收到了一款酷乐视Q6旗舰版投影仪,可惜这个酷乐视Q6存在一些问题,不太好使了,性能测评什么的也完不成了,索性就拆开了揉碎了看看它的内部吧。下面我们开始拆解。首先需要拆下在酷乐视Q6的下方有7颗固定螺丝,将面板与机体分离。


面板在拆卸时要注意内部的触摸板排线,需用摄子小心翼翼的从主板上先拆下。


将面板取下后,我们就可以看到酷乐视Q6内部的结构。面板上的触控板由控制芯片,LED灯和外围元件组成。机体内可以看到主板,光机和散热风扇。

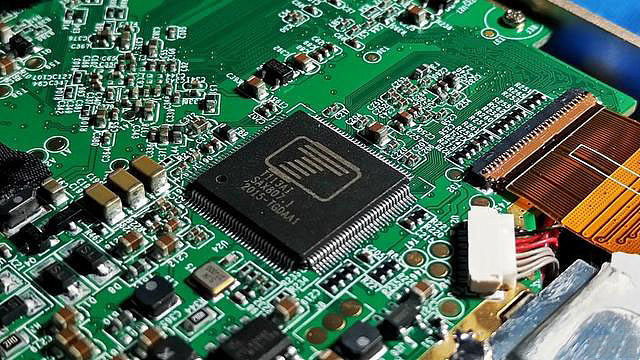

在主板上,最大的了一个芯片T113AI是宏芯科技开发的一款视频控制芯片。也就是下图这个。宏芯T113AI(视频切换/视频控制/OSD芯片),T113AI是一个高度集成在一个视觉处理器,内置高性能+1.8V LDO,三倍ADCs,TCON,24位TTL,单/双LVDS串行RGB输出。T113AI还集成了增强双层OSD引擎,支持平滑缩放和投影仪梯形校正功能。也就是说酷乐视Q6可以实现画面缩放和梯形校正功能。


将主板上的几颗螺丝拆下,就可以取出主板了。这里要注意主板和其它部件的排线,小心拆下后就可以将主板取下来了。


主板拆下后就可以看到内置的电池,从电池标签可以看到,该电池为SEC公司型号364898锂电池,电池电压7.4V,2500mAh。在酷乐视Q6的官方参数里标明的电池容量为5000mAh,这应该是根据使用电压为3.7V换算出来的容量,所以不要大惊小怪了。


下面继续拆解,将光机拆下,现在的LED光源的光机在体积上已有翻天覆地的变化,调整对焦镜头的效果如下图:


酷乐视Q6的光机型号为OPD01 ,在侧面为华邦电子W25Q16DVIG 16M-bit FLASH内存芯片。

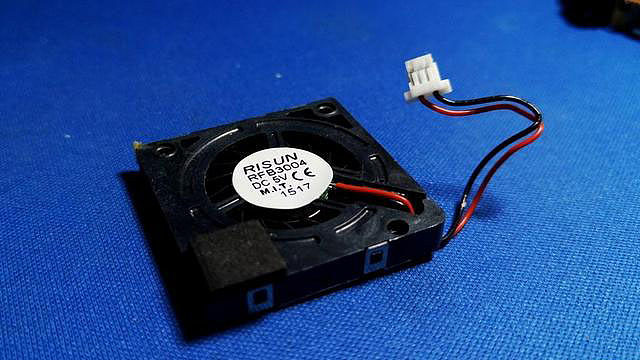

散热风扇采用的是RISUN(台湾鸿进)新开发的RFB3004超薄侧出风扇,有效保证光源器件的散热效果。


内部元件大集合,可以看到主板的另一面,集成了多个IC,一会单独解说主板的主要IC元件的作用。


在主板的正面,主要集成了视频控制芯片和WIFI+蓝牙4.0模块。


大致的拆机就是这样,酷乐视Q6麻雀虽小,但是内部的零件还挺多的,各项功能也都挺齐全,排风扇这些都是很小的仪器,便携式投影仪和家用旗舰投影仪的零件区别还是很大的,性能也是各不一样。一个字来形容现在智能投影仪就是精密。
