极米h2拆机:从光路散热及DMD组件了解内部结构


!postin! 2020-6-24 14:01
又到了拆机环节,这次要给大家展示的是极米h2的光路散热及DMD组件,从而看到内部结构。目的是为了让更多的投影小伙伴了解自己正在使用的机器,以便后续机子出故障,自己心中也能有个谱。


一、拆卸极米H2的外壳

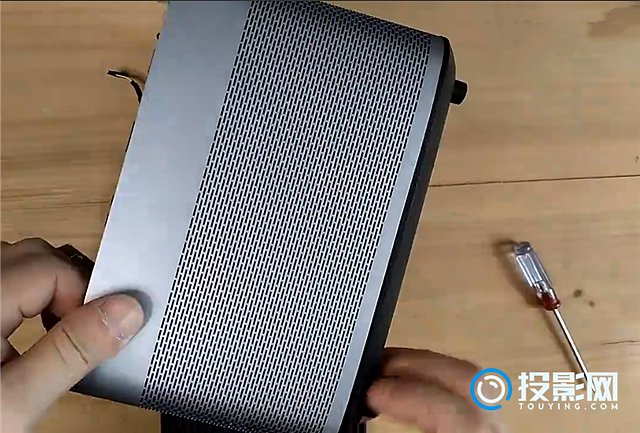

使用螺丝刀将机器周边一圈的螺丝拧下,在此过程中不断的用手轻掰外壳与主体的衔接处(不扯坏线),直到能顺利自然地拆卸半包围结构的外壳罩。

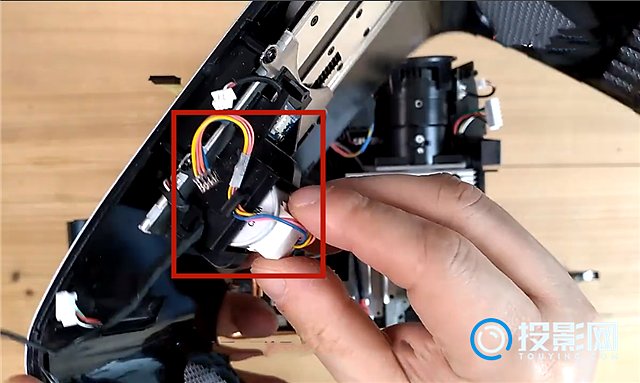

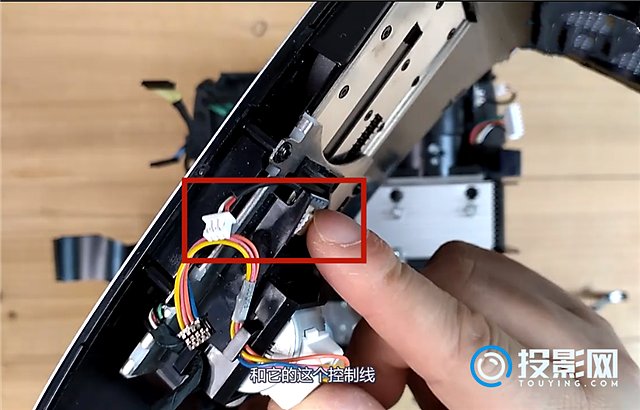

1.彩色的线为舱门合开电机排线,旁边的黑线为控制线



2.被黑色带子缠绕的为自动对焦摄像头排线

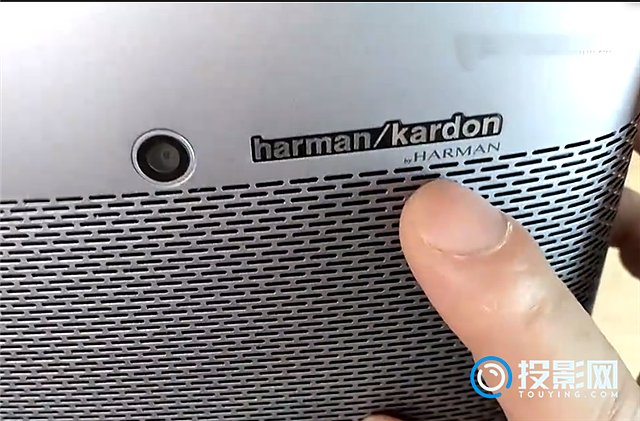

3.外壳右上角是哈曼卡顿的品牌标识


二、拆卸光路和DMD组件

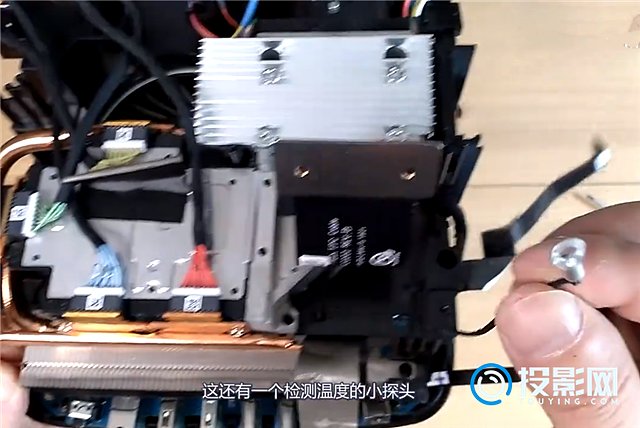

1.能看到一个检测温度的小探头


2.把光路和DMD组件拆下后,底部是一个集中散热的风扇。


三、主控PCB板

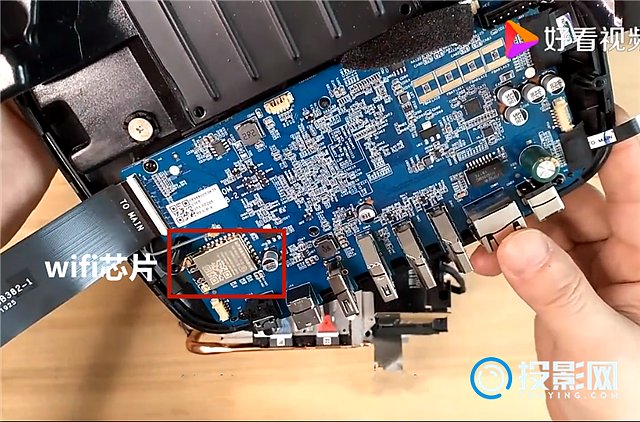

1.光路和DMD组件的下方是主控PCB板,拿起来可以看到一排的接口,左侧是一个wifi芯片,用户搜索并连接wifi信号。

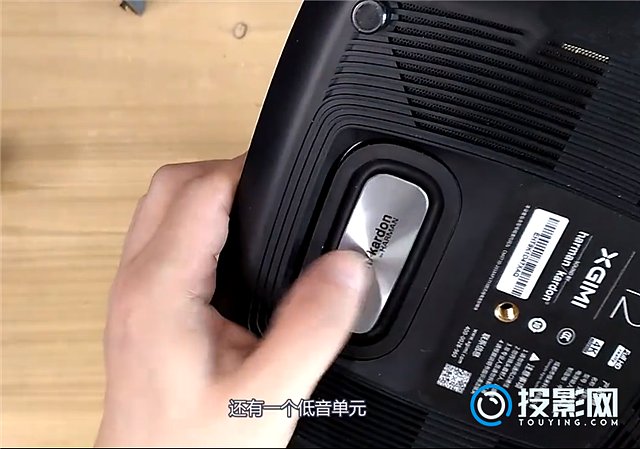

2.PCB板上还搭载了音响系统,左右各一个发声单元,底部一个低音单元。

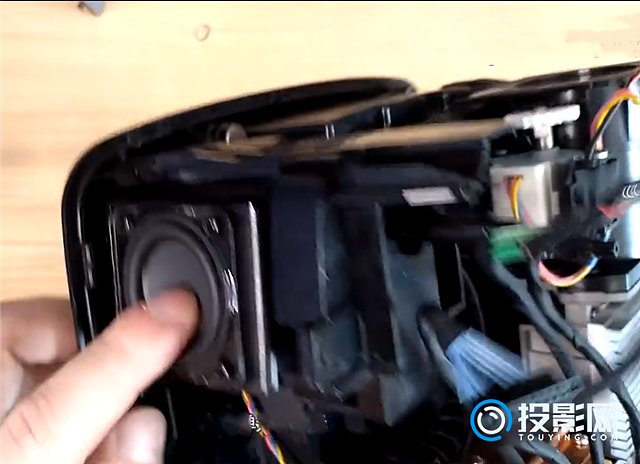

(左边发声单元)


3.搭载了安卓系统芯片

四、极米h2拆机总结

由于投影仪光路构造的复杂及精密性,所以就不往下拆了。但根据已经掌握到的知识,可以做出如下总结:

游客,如果您要查看本帖隐藏内容请回复

以上据是极米H2拆机的相关内容,极米H2的整机组成包括有顶盖、PCB面板(包括了四基色光源的供电电路、DMD芯片的控制电路)、半包围式外壳、后面板、DMD光路和散热(核心部位)、底座,任何一部分除了问题都会影响机器的运行。
