坚果G1拆机更换调焦马达，解决调焦问题

坚果投影仪 · 发表在坚果投影仪 2020-2-14 17:04

坚果G1不能调焦用户反映非常多，确实对于智能投影仪来说自动调焦很方便，但是经常会虚焦，或是调焦使用不了，调焦功能时好时坏。对于支持自动对焦的智能投影仪出现调焦问题多数是调焦马达损坏了，需要更换调焦马达，一般维修费在三百左右，过保的情况下。

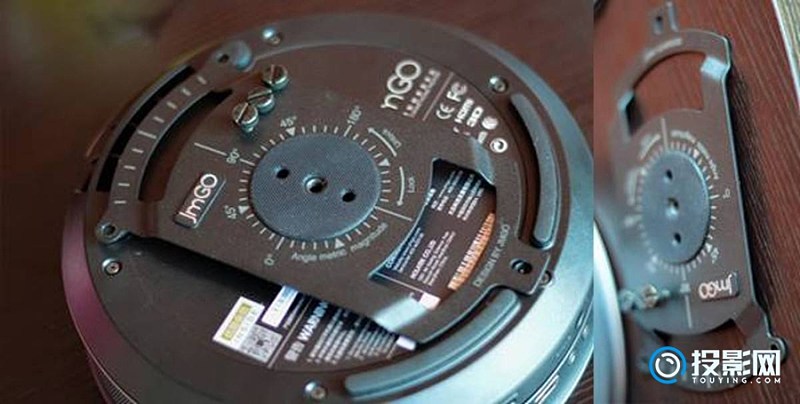

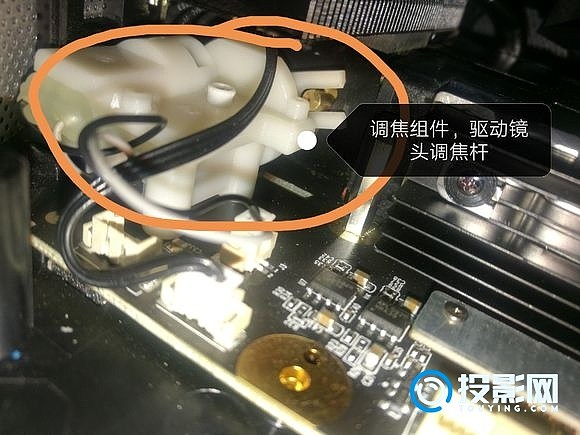

我自己的G1也有这样调焦时好时坏的现象，所以决定自行维修了，反正已经过保。在网上看了很多关于拆机的教程，原来G1的底座外壳拆除螺丝后逆时针转动就能取下。内部部件的质量和位置设计都很不错，一些电子元器件上能看到made in japan字样。部件主要分为风扇、音响、安卓主板、电源供电板和光学主板镜头这几部分。这个故障的罪魁祸首就是在光学主板上的调焦马达出问题了。要更换这个马达需要把内部的几个部件都拆除才可以。

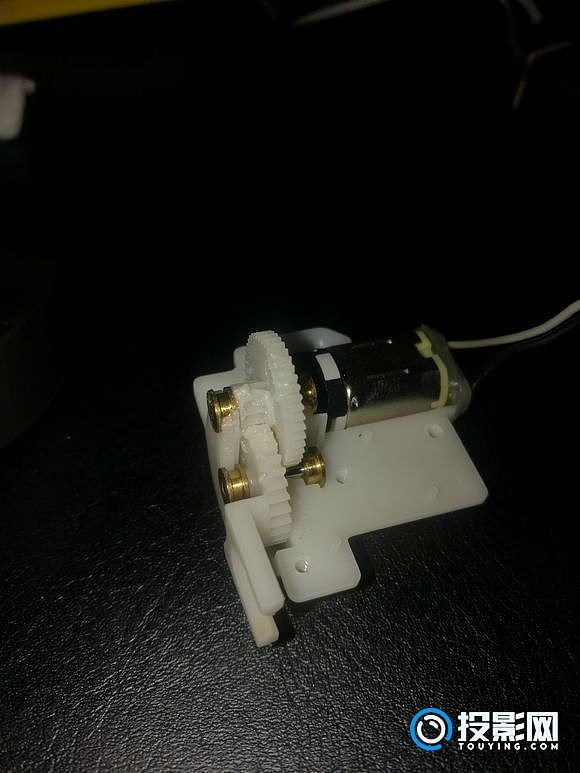

把白色的马达齿轮组件拆解后可以看到是由两组塑料齿轮加一个马达组成。拆除马达后两组齿轮可以自由转动，说明传动部件没有卡阻，检查齿也是正常。

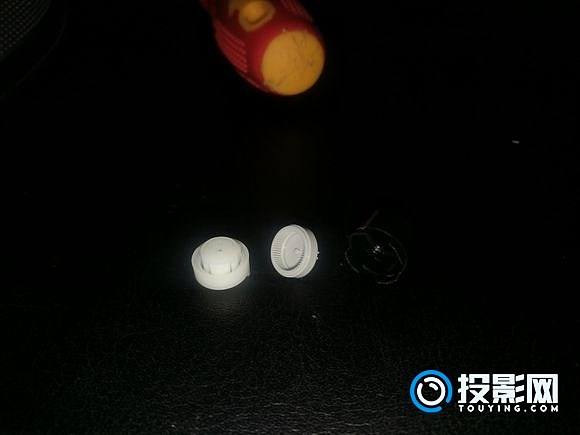

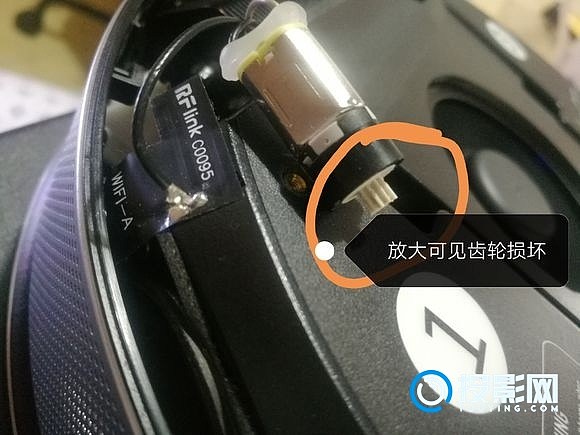

拆解马达端盖，可以看到马达的驱动轴驱动行星齿轮，开始我怀疑是马达故障导致不能调焦。清洁各部件后重新装配，开始几次调焦正常，然后又卡阻了。只能把马达拆了进行手动调焦了。我想测试下马达通电能不能正常转，就没有断开电插头。整机通电后，用遥控器调焦，马达竟然能够正常运转！正转反转连续转都没有丝毫问题！看来问题出在马达输出齿轮和外部齿轮卡阻了。再仔细看输出齿轮，基本上每个齿都已经损坏，有小凹坑。这也说明了为什么调焦时好时坏，当坏的齿啮合时，就会发生卡阻。

这个问题，完全是设计问题：电机力矩过小，传动齿轮为塑料，尤其是马达输出齿小且密，且组件位于散热管下方，该区域温度很高，系统逻辑每次开机都要重新调焦，所以齿轮很快会老化，导致调焦卡阻。猜想如果马达功率再大一些，齿轮材质改变，质量会比较可靠。或者直接为手动调焦最为方便，可以避免每次都调焦的烦恼，投影大部分使用地点都是固定的，为何要设计为遥控的？

解决方案：如果调焦组件没有改动，我认为没有必要寄回原厂更换，用1年左右又会出现同样的故障。我甚至怀疑厂家就是故意这样设计的，返厂换个塑料齿轮将近200，钱太好赚了！我准备改为手动调焦，去掉驱动马达，留下两组齿轮，在顶部外壳开一个大约长1cm，宽3mm的槽，这样就能够接近齿轮，通过牙签什么的拨动齿轮就能够调焦，如果在固定点，也不用每次开机就调焦这样麻烦了。

发表于 2020-06-29

SHAOXIAOHE 发表于 2020-6-28 16:32
请问楼主，您这个后盖是怎么打开的？我费了九牛二虎之力，也没有打开。

是不是有螺丝没有拆卸？

推荐 2020-6-29 09:51 回复收起回复

发表于 2020-02-14

ksoll 发表于 2020-2-14 17:06
这马达有地方可以买吗

估计很难买到的

推荐 2020-2-14 17:21 回复收起回复

发表于 2020-06-28

请问楼主，您这个后盖是怎么打开的？我费了九牛二虎之力，也没有打开。

2020-6-28 16:32 回复收起回复

发表于 2020-02-15

给楼主点个赞

2020-2-15 15:39 回复收起回复

发表于 2020-02-14

凡是碰到拆机的，我自己都不会解决

2020-2-14 17:33 回复收起回复

发表于 2020-02-14

ZHANGWWW 发表于 2020-2-14 17:22
严重怀疑厂商是故意这么设计的

+1

2020-2-14 17:22 回复收起回复

发表于 2020-02-14

严重怀疑厂商是故意这么设计的

2020-2-14 17:22 回复收起回复

发表于 2020-02-14

lz也只有自己改手动了，零部件应该蛮难买到的

2020-2-14 17:21 回复收起回复

发表于 2020-02-14

这马达有地方可以买吗

2020-2-14 17:06 回复收起回复
