三洋Z3000投影机3LCD板重合完美调整方法

其它家用投影仪品牌 · 发表在其它家用投影仪品牌 2018-8-29 21:54

本帖最后由昕宇789 于 2018-8-29 21:55 编辑

之前不想大动干戈拆机调整3LCD面板重合略有偏差的Z3000.

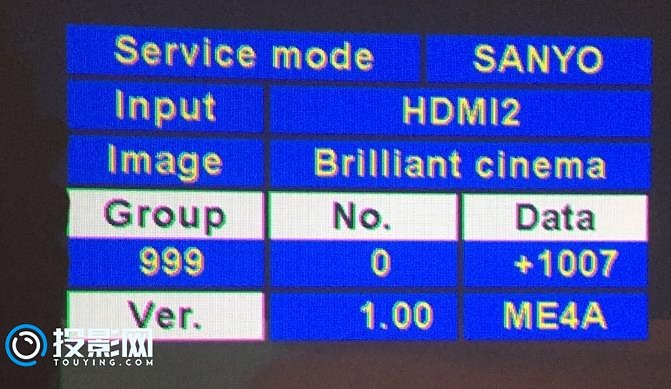

因该机仅仅使用600多小时崭新。所以发帖求助是否可以进入工程模式进行电路设定调整，无奈回应似乎不行，也找不到该机具体资料。所以，只能尝试拆机调整，想不到大获成功！方法如下：

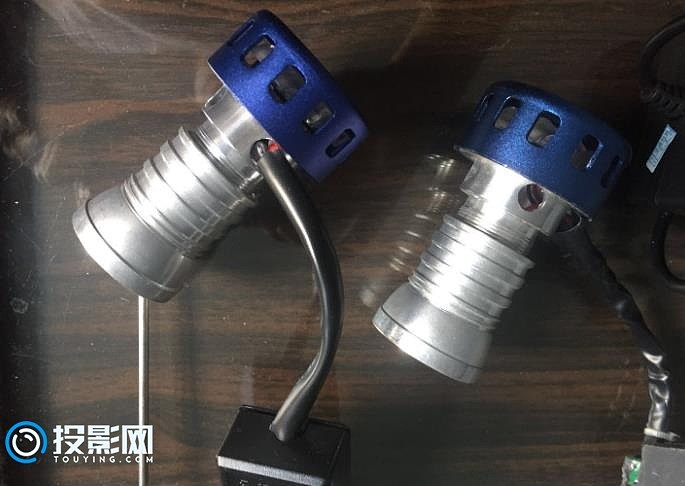

一、置备二个25W的摩托车LED车大灯，大约二十多元一个，带有聚光罩，口径可以正好覆盖0.7寸液晶板——

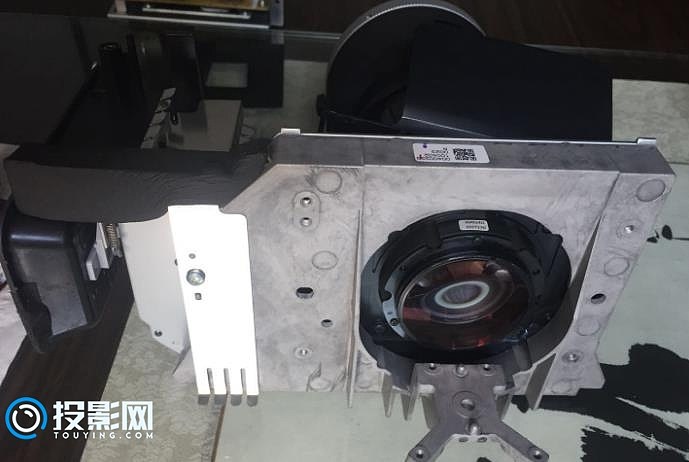

二、拆下投影机镜头组件（带3LCD合光棱镜组件）——

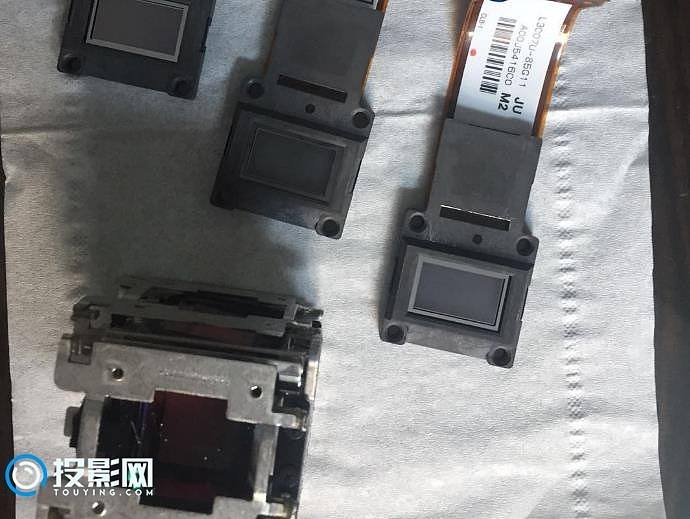

三、拆除3LCD面板，正好彻底清洁——

四、RGB分别用LED灯照射投影，二二调整重合——

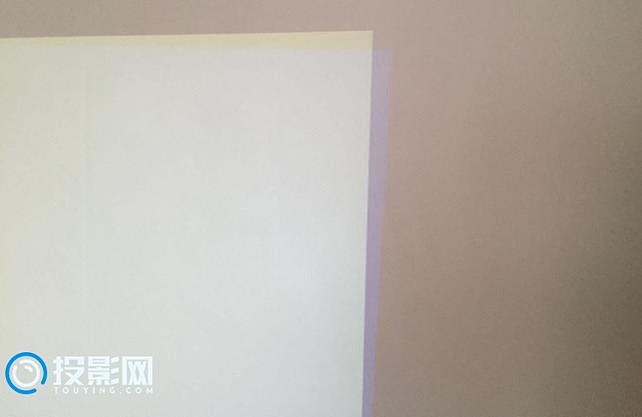

五、投影对照调整的画面，可以明显见到RGB的差距——

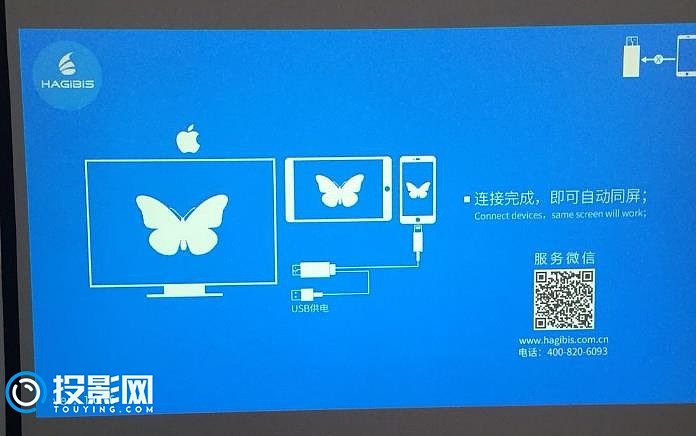

六、这种方法可以轻松自如地精细调整面板偏差，最后结果比原厂都完美——

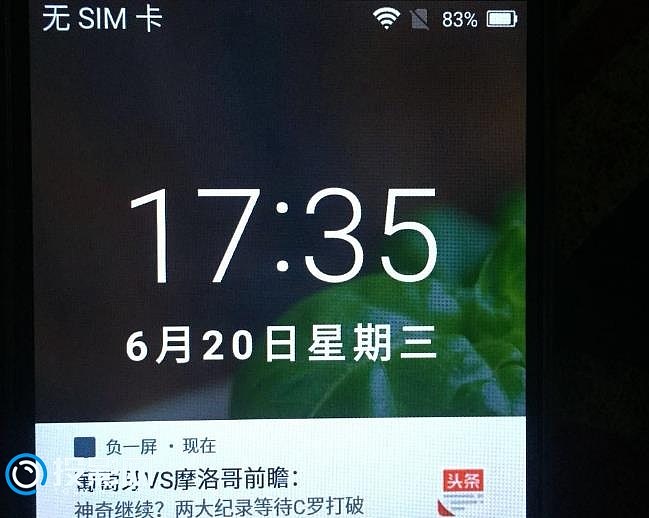

—这是手机同屏效果！

WangQD 入门级投影控 *发表于 2020-10-13* · 发表于 2020-10-13

支持楼主！很厉害，我也碰到这种问题了，液晶板应该怎么固定比较好呢？能详细说下吗？

2020-10-13 10:53 收起回复

A北纬域碳 2021-12-30 17:20 回复

其实液晶板不用完全拆下来，把安装在液晶板的塑料方框三颗螺丝钉卸掉，用双面胶大概固定上，然后用纸板挡住另外两个中的任意一个的光，然后装到机子里面，用镊子，起子之类的东西慢慢的拨动粘上的那一块的位置，使其和另外一块没挡住的画面完全重合，给调好的这一块用密封胶打上两个点，密封件完全干了以后，小心的拿出组件，用哥俩好胶水加以固定，螺丝不装
