不少朋友在选购投影时，都会发现很多投影机产品的简介中都有这么一句话“采用美国德州仪器DMD芯片”。“DMD芯片”是个什么元件？应用在投影机上到底有什么作用呢？今天我们就一起来探究一下投影机“芯脏”——DMD芯片的秘密。

投影机的“心脏”——投影芯片

投影机主要由光源和光机两大部分组成，光源部分大家都比较熟悉，但是对于光机却鲜为人知。投影机的光机部分最核心的器件就是投影芯片。市面上有很多采用DLP投影技术的投影机产品，其核心成像器件是DMD芯片。

DMD芯片的构造主要包括电子电路、机械和光学三个方面。其中电子电路部分为主要的作用就是控制电路，机械部分主要控制镜片转动，光学器件部分便是指镜片部分。当DMD芯片正常工作的时，光线经过DMD芯片，DMD表面布满的体积微小的可转动镜片便会通过转动来反射光线，每个镜片的旋转都是由电路来控制的。其实本质上DMD芯片是拥有众多小镜子的控制器，用来反射光线形成图像，是一个非常精密的产品。

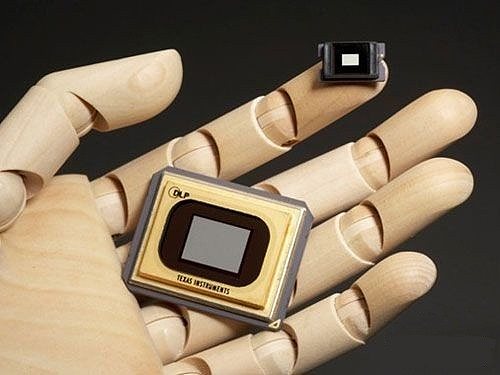

DMD芯片的尺寸越大，其成像质量越好，并且拥有更高的光利用率

我们经常看到的0.47DMD、0.65DMD，DMD芯片前面的数字又代表什么意思呢？其实数字代表着芯片的尺寸。为了让投影厂商制造出不同分辨率的DLP投影机，德州仪器DLP推出了不同尺寸的DMD芯片。

在分辨率相同的情况下，DMD芯片的尺寸越大，其成像质量越好，并且拥有更高的光利用率。但是遗憾的是，市场上的投影机芯片都需要向日本和美国采购，目前中国还没有能力生产。
