投影仪光路怎么清洗?图解一下光路系统的组成


发表在 综合交流大区 2020-3-12 13:33
40278 16
投影仪最为主要的部分就是光机,光机可以说是投影仪的“心脏”,一旦它出现瘫痪,那么这个投影仪就无法正常的工作了。很多投影仪的画面显示问题都是因为光机的故障,光机内部也正是由光路组成,清洗投影仪光路对画面显示有益,那么投影仪光路怎么清洗呢?下面就先来图解一下光路系统。

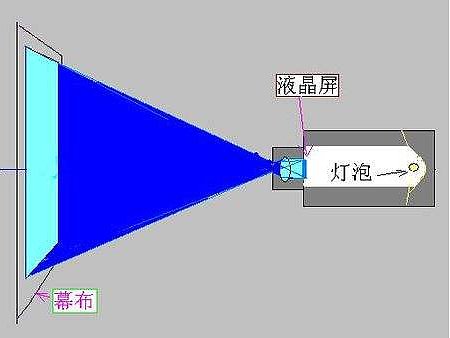

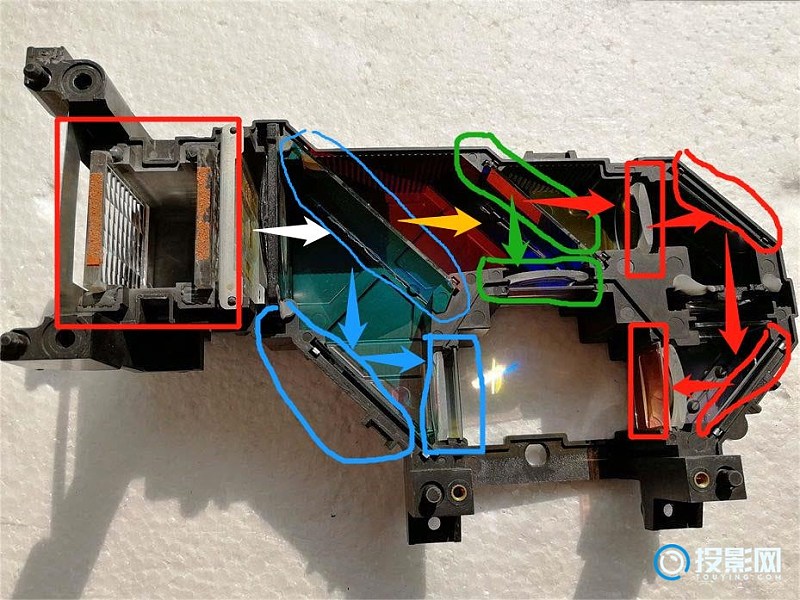

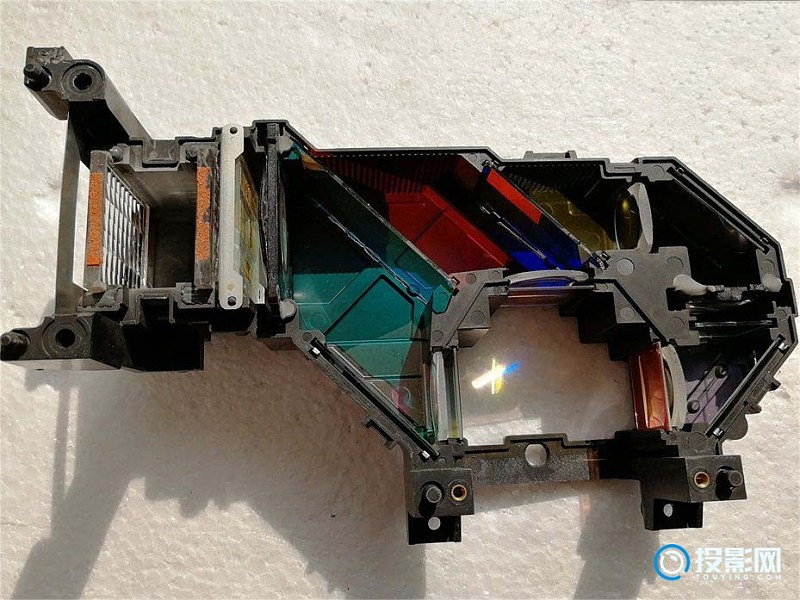

这就是某个投影仪的光路系统,能够看到光路有各种镜片,而且镜片都有不同的颜色,大致会是红、绿、蓝三种颜色。通过透镜、分镜、聚光片和偏光片等等形成光路设计。当然不同的投影仪在光路构造会有所不同。以此光路为例,我们来认识一下。


首先我们从左边开始介绍,左侧最前面的红框将光源灯泡散射白光变成平行光,照射在蓝色圈的二分镜里,二分镜将蓝光和黄光区分开来,蓝光折射到下一块反射镜上,并再次折射,折射到偏振片,由偏振片送到液晶板显示蓝色图像部分。(蓝光参照蓝色指示路线)

而在第一个二分镜投射过去的黄光,照射在第二个分镜上,二分镜将黄光分为绿光和红光,绿光折射到偏振片形成需要的绿色图像。红光投射到反射镜上,通过两次折射,照在偏振片上,形成红色图像。(黄光、绿光和红光参照黄色、绿色和红色指示路线)


这就是一个投影仪光路的设计,如果需要清洗就需要拆机,使用酒精轻轻擦拭各种镜片,但是这都需要有一定的拆机能力,有较强的动手能力,不然拆机时会破坏零件,且有可能拆机成功,安装却成了大问题。
